lcd panasonic 3D

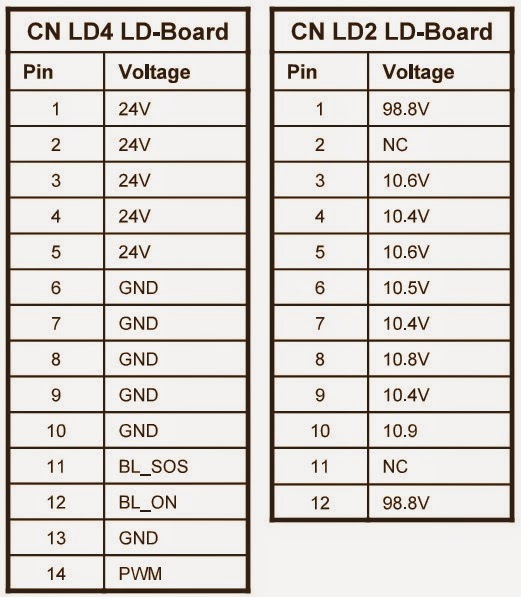

carte DRIVE LED

> Connecteur LD2 déconnecté fournit ‘ Un ‘clin d’alimentation LED; après neuf secondes de mise sous tension.
> Connecteur LD4 déconnecté fournit ‘ Un ‘clin d’alimentation LED; après 7 secondes de Power On.
> Un connecteur LVDS déconnecté fournira « Dix clignote ‘de puissance LED; après 5 secondes de Power On.

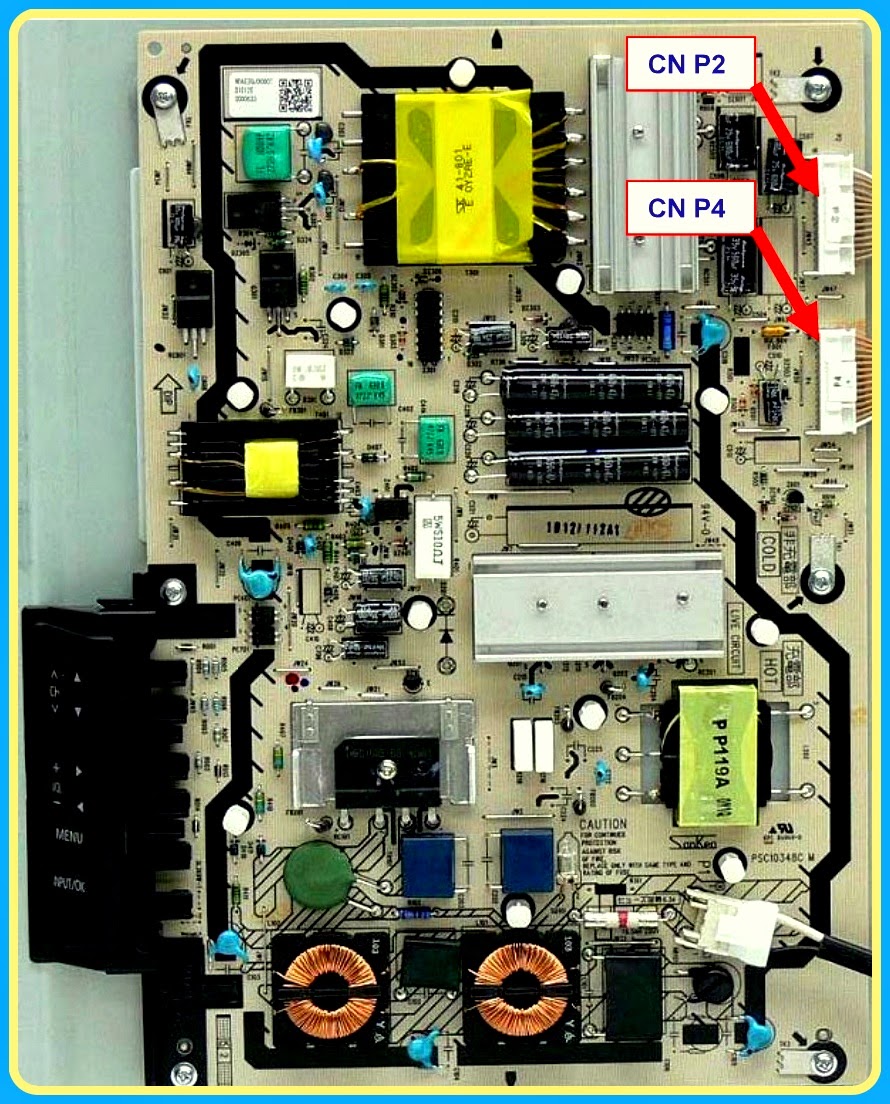

ALIMENTATION régulateur Conseil [SMPS]

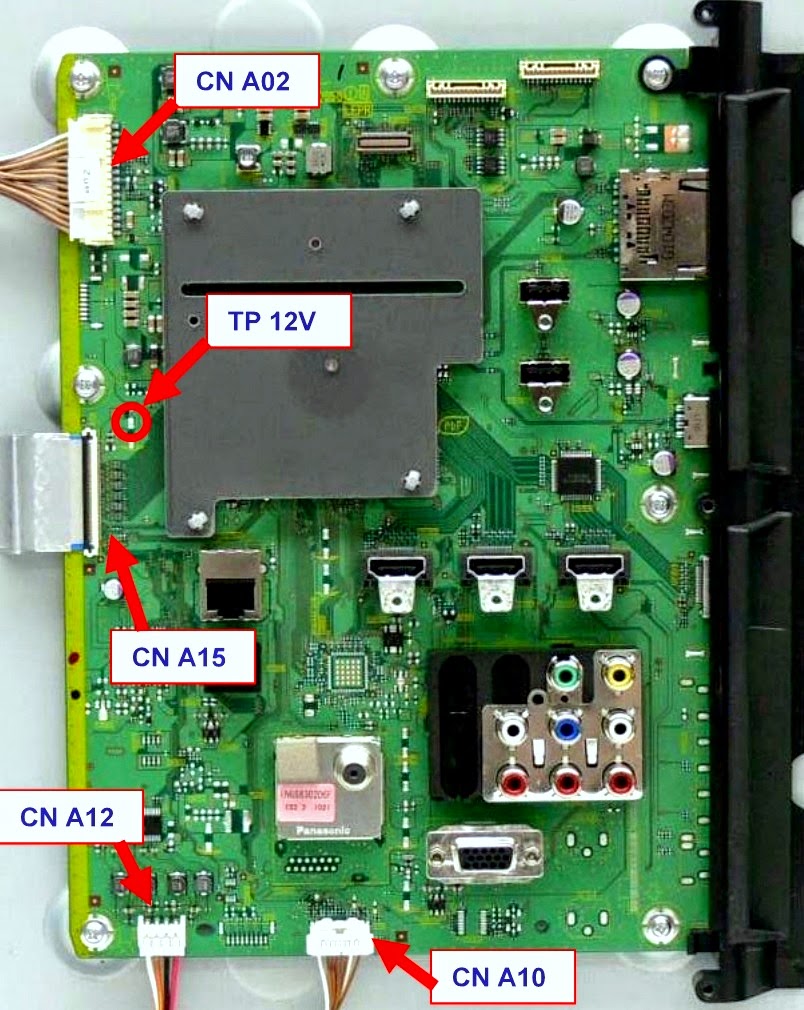

CARTE PRINCIPALE



Codes de mise en place de la télécommande universelle
0016 0032 0033 0049 0054 0075 0099 0101 0104 0107 0110 0119 0143 0151 0152 0161 0166 0207 0249 0304 0305 0306 0396 0420 0461 0611 0631 0633 0692

STANDBY POWER-1
Lorsque le téléviseur est branché, la tension alternative est appliquée au circuit de secours du circuit d’alimentation pour produire STB 5.8V. Le 5.8V STB est fourni à la Commission A, via la broche 15 du connecteur A02. Le 5.8V STB est régulée à 5V STB et appliqué à l’application spécifique IC [ASIC]; IC5000, pour la conversion en STB 3.3V. le STB 3.3V dynamise IC8001 pour préparer le microprocesseur interne pour l’exécution du programme. Le 3.3V du régulateur de tension est également appliquée au récepteur de la télécommande, et la puissance LED sur le tableau K travers Pin-3 connecteur A10 / KA10.
SI LE STB 5.8V est manquante, le téléviseur sera mort [Non-Power].
STANDBY POWER-2
Lorsque le bouton d’alimentation du téléviseur ou du ou de la télécommande est pressée, le MPU [IC8000] du conseil émet A la télé-Sous-Sur commande pour activer les transistors Q2001 et Q2002; qui fournissent STB5V à la photo-coupleur situé sur la carte de régulateur d’alimentation. Le STB 5V entre le conseil du régulateur d’alimentation; via la broche-9 du connecteur P2. La commande TV-Sub-On est également relié directement à l’alimentation électrique pour activer un transistor qui fournit une connexion de mise à la photo-coupleur. Lorsque la photo-coupleur se allume, l’alimentation à découpage va dans opération de création + 16V ou DC24V et des fournitures. Sur le tableau A, le + 16V est réglementée à de nombreux autres tensions à alimenter la carte A. Le DC24V est appliqué à la carte de lecteur de T’Con; pour alimenter le circuit qui commande la sortie de lumière des LED à lumière arrière. Cependant, le circuit de rétro-éclairage ne est pas encore allumé, car ce qu’une opération d’auto-test.
A & P CONSEILS SONT EXCHAGED SEULEMENT. LA T’CON / CONSEIL DRIVE LED, fait partie de l’écran LCD. Se il est défectueux, le panneau doit être remplacé.
STANDBY POWER-3

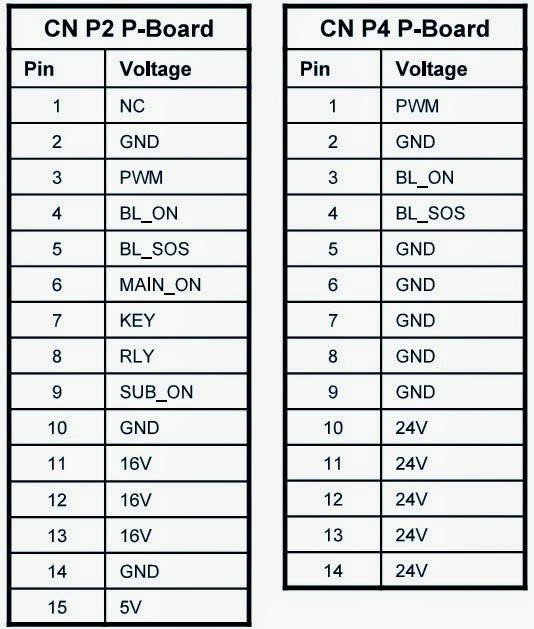

Lorsque le téléviseur est branché, AC est appliquée au circuit de secours de l’alimentation pour produire STB5V. Le STB5v est fourni à la Commission via la broche A-2 du connecteur P2. La veille de la broche 5V-2 du connecteur P2 est appliquée à l’ASIC Analogique [IC5000] pour alimenter la principale CPU / pics LDA3 [IC8000] sur la carte A. Le IC5000 convertit le STB5V à STB3.3V et STB1.2v. Ces deux tensions dynamiser et préparent du microprocesseur [CPU] l’exécution du programme. Le STB3.3V de IC5000, en plus d’être appliquée à la SPU, est également appliqué au récepteur de la télécommande et le voyant d’alimentation sur la carte K par A1 / K1 [pin-3]. Lorsque CPU reçoit 3.eV et 1.2V, il affiche la commande Sous-On qui est fourni à la carte P. Cette commande déclenche les commutateurs de la carte de P et ne dure environ 15 secondes. La fonction de cette commande est de se tourner sur le circuit qui génère le F15V sur la carte P. Le + 16V de la carte P est appliquée à la carte A travers le connecteur P2 [4 broches creux 6]. Cette tension est applie4d à plusieurs régulateurs de tension à génère les tensions SUB utilisés par le jury A pour une opération d’auto-contrôle.
Si le mode veille 5V est manquant; LA TV sera mort [Non-Power].
CONTRÔLE BacLight
Lorsque IC8000 est satisfaite de la présence de tous les sous-tensions mentionnés, il fournit la commande backlight_On pour allumer l’unité d’entraînement LED. Cette commande entre dans le conseil d’administration P, via pin13 du connecteur P2 et se déplace à l’écran LCD pour allumer le circuit LED d’entraînement. Le signal de commande PWM de rétro-éclairage] est livré au circuit LED d’entraînement, par l’intermédiaire de la broche 1 du connecteur P4, pour contrôler la luminosité des LED. Le signal PWM dépend des paramètres de l’utilisateur, et le contenu de l’image. Un circuit de l’intelligence artificielle est utilisée pour manipuler le signal PWM pour une qualité d’image et de la consommation d’énergie réduite. Le circuit de commande de LED en charge pour commander la quantité de courant qui passe à travers les diodes électroluminescentes. Pour éviter les échecs catastrophiques, lorsque le circuit de commande de rétro-éclairage LED est défectueux, la commande Back-light_SOS est sortie IC8000 pour déclencher l’arrêt du téléviseur. Le voyant d’alimentation clignote une fois.
LUNETTES DE SIGNAUX DE COMMANDE
Le circuit de traitement poignées 3D de la télévision à écran LCD se trouve à l’intérieur du panneau LCD. Ni schéma de principe, ni un schéma est disponible pour la compréhension de base de l’opération 3D. La seule chose qui est savoir, ce est que le signal de synchronisation des lunettes développée à l’intérieur de l’écran LCD, est sortie à la carte via la broche A-42 du câble SVDS [A15]. Sur le tableau A, il entre IC5901 où il est utilisé comme référence pour créer le signal nécessaire pour synchroniser les lunettes 3D. Le signal de sortie de IC5901 est prévu pour les LED de la V-conseil pour une transmission infrarouge pour les lunettes. Pour allumer l’émetteur IR, IC8000 délivre la commande 3D_LED_ON à grigger le convertisseur DC / DC IC5900 en sortie LED_DRV 5V.
