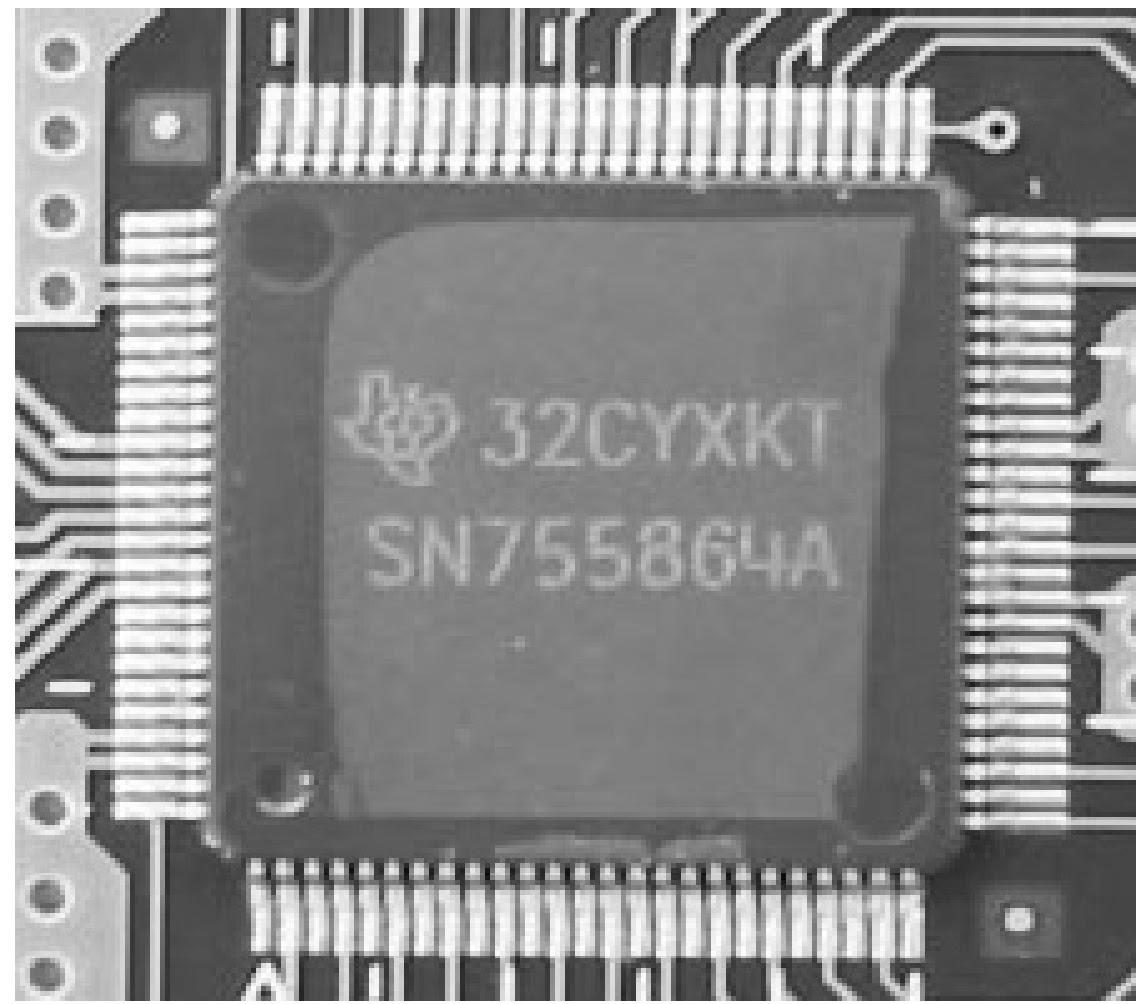

cof 32CYXK7

Accueil Forums Schématèque Composants cof 32CYXK7

Ce sujet a 0 réponse, 1 participant et a été mis à jour par rocky rocky, il y a 1 an et 11 mois.

Affichage de 1 message (sur 1 au total)
  • Auteur
    Messages
  • #1964
    rocky
    rocky
    Admin bbPress


    VERIFICATION DE SCAN CI

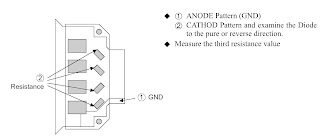

    • Changer le code PIN Vpp dans ANODE et GND Pin en cathode et ensuite tester la diode avec l’avant ou vers l’arrière.

    PROBLEME écran d’affichage pour SCAN FFC

    • Il est peut-être un problème entre FFC Scan et YB / D.
    • Vérifiez la connexion de YB / D et de numérisation COF.
    • Si l’IC numérisation échoue, remplacer le Y DRV B / D.

    FORMULAIRE ECRAN D’AFFICHAGE

    L’écran a une ligne verticale AVEC GAP ORDINAIRE [Un flash bande verticale à la couleur particulière]

    • C’est un problème sur le contrôle B / D.
    • Remplacer contrôle B / D.

    FORMULAIRE ECRAN D’AFFICHAGE

    UNE COPIE DE DONNÉES EN EST ARRIVÉ direction verticale

    • Dans ce cas, elle est due au marquage de la vague de numérisation incorrects.
    • Remplacer un Y DRV B / D ou Y SUS B / D.

    Formulaire d’affichage de l’écran.

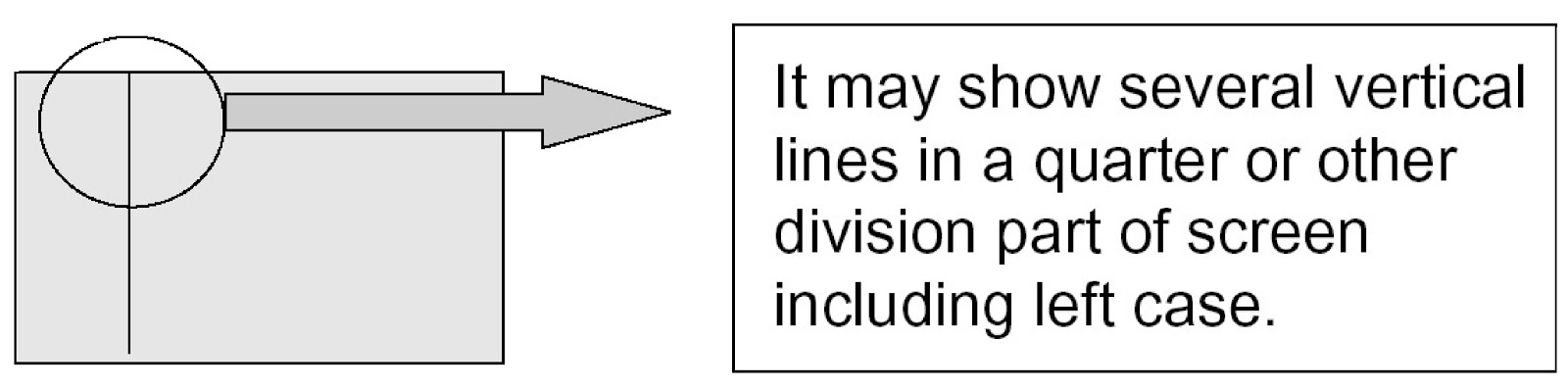

    L’écran a une ou plusieurs lignes verticales

    Dans ce cas, ce n’est pas un problème sur l’automate B / D ou XB / D.
    Il peut causer des suivants.

    • Il est hors de commande d’un panneau
    • Ouvert ou en court de DATA COF FPC panneau fixé
    • Il est hors de commander un panneau fixé COF DATA
    • Remplacer le module.

    forme d’affichage de l’écran

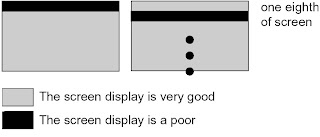

    L’écran affiche une ou plusieurs lignes horizontales
    Dans ce cas, ce n’est pas un problème sur l’automate B / D ou XB / D.

    Il peut causer des suivants.

    • Il est hors de commande d’un panneau
    • Ouvert ou en court de SCAN FPC panneau fixé
    • Il est hors de commande d’un panneau SCAN CI-joint
    • Remplacer Y DRV B / D

    Formulaire d’affichage de l’écran

    L’écran affiche SIGNAL tendance, mais la luminosité est sombre.

    • Dans ce cas, le fonctionnement ZB / D n’est pas complète.
    • Vérifiez le cordon d’alimentation de ZB / D.
    • Vérifier le connecteur de ZB / D et le contrôleur B / D.
    • Remplacer le contrôleur B / D ou ZB / D.

    AFFICHAGE autres couleurs PARTIELLEMENT sur l’écran blanc PLEIN OU SE PASSE décharger en partie en plein écran NOIR

    • Vérifiez la déclinaison de YB / D mis en place, déposer vague.
    • Vérifiez la déclinaison de ZB / D rampe vague.

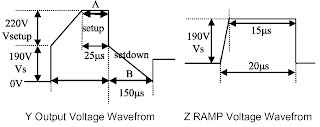

    • Mesurez chaque onde de sortie avec oscilloscope (plus de 200 MHz) et de comparer les données avec des données chiffrées ci-dessous.
    • Réglez le YB / D mis en place (Test-up: B / C – VR1) / setdown (Test-bas: D SU – VR2) et ZB / D rampe (Tramp: F / G – VR3) la déclinaison en changeant VR1/VR2 / VR3.
    • Point de mesure de YB / D: P4 (connecteur 36 broches P4)
    • Point de mesure de ZB / D: B37 (SUS_OUT).


    Centre de l’écran est plus sombre que A bord de l’écran AT mire blanche complète

    • Dans ce cas, c’est un problème sur ZB / D rampe vague.
    • Vérifiez le câble de connexion de ZB / D et CTRL B / D.
    • Remplacez le ZB / D.

     Formulaire d’affichage de l’écran


    N’affiche pas LUMINOSITE SPÉCIFIÉE À couleur spécifiée

    • Vérifier le connecteur de signal d’entrée CTRL B / D.
    • Remplacez la touche CTRL B / D.

    DONNÉES-COF IC CONTRÔLE


    Il génère schéma inhabituel de l’unité de données COF IC

    • En cas de génération de forme inhabituelle de l’unité de données COF IC comme image ci-dessous, il ya problème dans le contrôle qui est entrée en données COF IC
    • En cas de <case 1, 2, 3> – confirmer la connexion du connecteur de données COF – remplacer le XB / D pertinente
    • En cas de <case 4, 5> – confirmer le connecteur qui est connecté à partir de la touche CTRL pour XB / D – Remplacez XB / D pertinent ou CTRL B / D

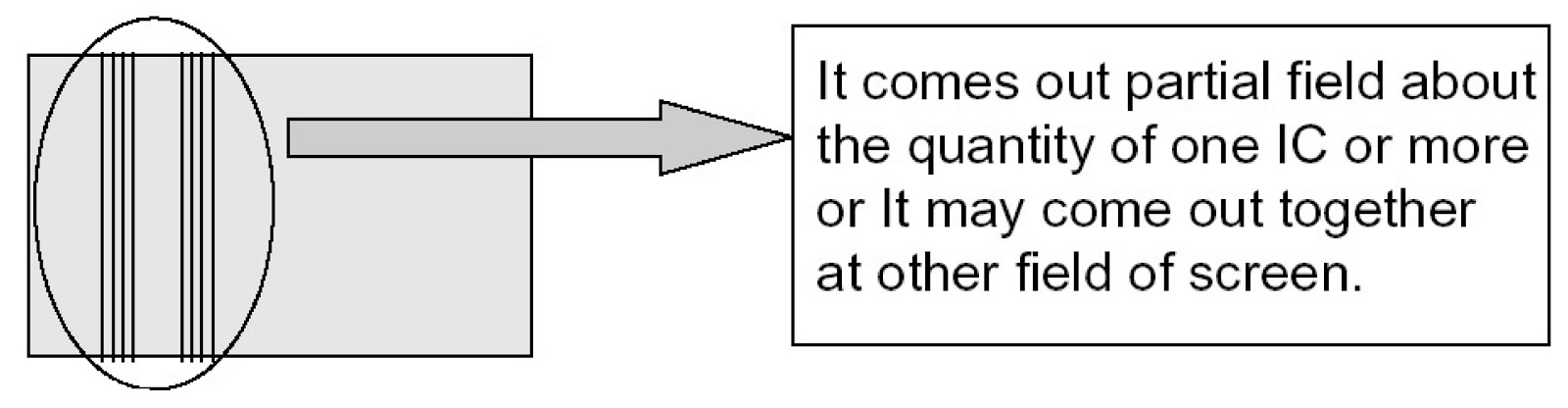

    BANDE ORDINAIRE généré environ quantité d’un DATA-COF IC OU PLUS

    • En cas de génération de bande régulière de la quantité de données un COF IC, il est le problème à la sortie de la production ver plat de XB / D. En cas de génération de bande régulière de la quantité de deux circuits de données COF, cela signifie que les données qui est transporté de CTRL B / D n’est pas bien transmis.
    • Confirmer le connecteur de raccordement XB / D branché bien. Correspondre à l’écran inhabituel.
    • Remplacer XB / D pertinent ou CTRL B / D.

    Relation entre l’écran et XB / D
    XB d’écran / D

    Bas à gauche de l’écran 4/7 ó droit XB / D
    En bas à droite de l’écran 3/7 ó Gauche XB / D
    Formulaire d’affichage de l’écran.
