    HITACHI

    Modèle: 42PD9700

    En stand-by

    Appuyez sur la télévision toute en même temps:

    POWER – ENTREE – CHANNEL DOWN

    TENIR pendant 10 secondes

    Plus d’infos:

    (Mode de gravure 712)
    1 est sur
    0 est éteint

    HITACHI

    Modèle: P42T01

    TV ON:

    TENIR SUR LA TELECOMMANDE:

    1 – VERT – JAUNE

    Plus d’infos:

    Déplacez télétexte:

    DISPOSITIF 1.
    2. PRESSE 16 4 (80)

    ======================================

    RPTVs:

    F59 SERIES

    * Appuyez et maintenez le bouton {MENU} sur le téléviseur.
    * Ensuite, appuyez sur la touche {Menu} {8} {SELECT} touches de la télécommande.
    * Pour quitter, appuyez sur la touche {MENU} sur le téléviseur ou
    le bouton {EXIT} de la télécommande.

    Mode DCAM:

    * Utilisation de la télécommande:
    * Maintenez la touche {TV}.
    * Appuyez sur le bouton {MENU}.
    * Appuyez sur la touche {INFO}.
    * Relâchez le bouton {TV}.
    * Fonctions de la télécommande en mode DCAM:

    {ENTREE} …………. Bleu (13×9 ajuster)
    {} ASPECT ………… ROM Ecrire
    {JOUR / NUIT} ……… ROM Lire
    {MENU} ………….. Supprimer la couleur
    {EXIT} ………….. mode quadrillage / vidéo
    {INFO} ………….. vert
    {} GUIDE …………. calcul
    {2} …………….. curseur vers le haut
    {5} …………….. curseur vers le bas
    {6} …………….. curseur vers la droite
    {4} …………….. curseur de GAUCHE
    {0} …………….. ROUGE (7×5 Réglez)
    {STOP} ………….. Initialisation
    {Play} ………….. Raster Position
    {} AVANCE RAPIDE …… Phase

    Pour quitter le mode DCAM:

    * Appuyez et maintenez le bouton {TV}.
    * Appuyez sur la touche {0}.
    * Appuyez sur le bouton {1}.
    * Relâchez le bouton {TV}.
    ============================

    PROJECTEURS:

    * Appuyez sur le {MENU} & {} REMISE boutons, puis appuyez sur
    le {} RAZ nouveau sur le bouton et maintenez-le pendant au moins 5 secondes.
    * Le menu Service s’affiche.
    * Pour quitter, éteindre le projecteur.

    ===========================
    MISC:

    Une.
    * Allumez le téléviseur.
    * Appuyez sur le MENU {} {} {MENU} {8} SELECT touches de la télécommande.
    * Le menu Service s’affiche.
    * Utilisez les {UP} {} BAS boutons pour sélectionner des éléments.
    * Utilisez le {LEFT} {} DROITE pour modifier les données.
    * Appuyez sur le bouton {EXIT} pour quitter le menu Service.

    2.
    * Éteignez le téléviseur.
    * Appuyez et maintenez le bouton {INPUT} sur le téléviseur, puis appuyez sur {} PUISSANCE.
    * Maintenez les deux boutons jusqu’à ce que les pouvoirs de télévision sur
    avec le menu Service affiché.
    * Utilisez les {UP} {} BAS boutons pour sélectionner des éléments.
    * Utilisez le {LEFT} {} DROITE pour modifier les données.
    * Appuyez sur le bouton {EXIT} pour quitter le menu Service.

    3.

    * Éteignez le téléviseur.
    * Appuyer sur {} et {PUISSANCE ENTREE} boutons du téléviseur pour plus de 3 secondes.
    * Le menu Service s’affiche.
    * La lettre «P» indique l’image et « A » indique audio.
    * Utilisez les {UP} {} BAS boutons pour sélectionner des éléments.
    * Utilisez le {LEFT} {} DROITE pour modifier les données.
    * Appuyez sur la touche {EXIT} pour quitter le menu Service.

    =====================================================

    LCD HITACHI

    MODE REGLAGE MENU SERVICE

    mode de réglage du châssis peut être l’accès en appuyant sur la R / C touches MENU + MENU + 8 + SELECT pour passer en mode de réglage.
    Pour certains paramètres, la seule façon de les voir est en sélectionnant le numéro de paramètre que pressée SELECT afin de le voir; alors les données peuvent être changer si un autre paramètre doit changer puis appuyez sur ▼  clé puis répétez la même procédure.
    Autre moyen d’accéder à ce mode est par l’utilisation JIG Code R / C: (9C Hex).
    Pour échapper à appuyer sur la touche Mode de réglage « INPUT » sur le panneau latéral ou sur la touche EXIT de R / C pour quitter le mode de réglage de service.
    CHANGEMENT DES VALEURS DE DONNEES
    Lorsque le téléviseur est en mode de réglage, le curseur ◄ / ►  ▲ / ▼  et MENU touches de la télécommande ou du panneau avant peut être utilisé comme des touches de réglage.
    Utilisez ne importe quelle télécommande Hitachi lors d’un réglage.  ▲ ▼   clés sont utilisés pour sélectionner élément de réglage.

    ◄► touches sont utilisées pour modifier les valeurs de données. touche MENU est utilisée pour faire défiler les menus et les pages du mode de réglage.
    Pour faire une sélection, utilisez le pavé numérique sur la R / C.
    Exemple: Sélectionnez DISPOSITIF appuyez sur 69, puis sélectionner les données est montré « EB »; Si ces données doit être le changement appuyez sur les  ◄►  touches de modifier quand finish appuyez sur la touche SELECT pour mémoriser la nouvelle valeur de données.

    Après avoir terminé l’ajustement nécessaire, appuyez sur la touche EXIT R / C ou la touche EXIT sur le panneau latéral. mode de réglage est libéré et téléviseur revient à l’état normal.
    TELECOMMANDE & TOUCHE DE  FONCTIONS

    INITIALISER  LA MÉMOIRE
    REMARQUE: L’exécution de cette fonction retourne les codes de réglage aux valeurs prédéfinies, par conséquent, les données de réglage seront perdus.
    Procédure
    * Entrez en mode d’ajustement par la méthode décrite dans les sous-articles 1.1 et 1.2 de l’article 1 («procédure de réglage de démarrage »).
    * Apprenez à la deuxième page du Mode Réglage en appuyant sur ​​la télécommande touche « Menu » une fois, ou soit R / C ou du panneau avant ▲ ▼   touches de direction à plusieurs reprises.
    * Sélectionnez MEMORY ajuster INIT code.
    * Activer MÉMOIRE INIT en appuyant sur ​​► touche curseur pendant plus de trois secondes.
    * Vérifier le processus suivant pour l’opération d’initialisation.

    > Un écran est être coloré cyan lorsque le démarrage MÉMOIRE INIT.
    > Un écran est être coloré en vert lorsque MÉMOIRE finition INIT normalement.
    > Un écran est être de couleur rouge lorsque la mémoire finition INIT anormalement.
    Ne débranchez pas de la prise secteur jusqu’à ce que cette opération est terminée et ne effectuez aucune opération soit, après cette opération chaque réglage d’usine et tout régler données de mode devraient rétablir les paramètres de livraison automatiquement.
    Après initialisation de la mémoire, il devrait être cordon d’alimentation Débranchez. Débranchez et rebranchez AC cordon puis tous les paramètres et les données sont mises à jour.

    Lorsque le téléviseur se allume, il se règlera CH03 Ce est l’opération complète de processus initialisation de la mémoire.

    MODE USINE
    Après tous les réglages de châssis principal sont terminées, effectuez USINE.
    1 Entrez en mode d’ajustement par la méthode décrite dans la sous-article 1-1 de la page 39. (« Procédure de réglage Start-up »).

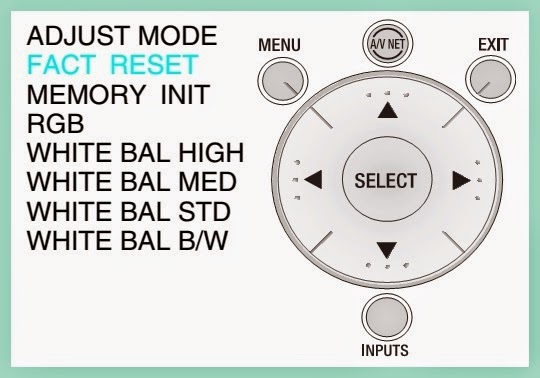

    2. Dans le premier menu en mode Réglage, sélectionnez le code de réglage RESET FACT.
    3. Activer FAIT RESET en appuyant sur ​​la touche de curseur « droit » une fois.
    4. Autre procédure pour acces la réinitialisation est en envoyant le code 92 hexagonale et d’un programmable R / C.
    5. La procédure du processus USINE est la suivante et la table de données est affiché à côté.

    > Un écran est de couleur magenta si USINE commence.
    > Un écran est coloré en vert lorsque USINE termine normalement.
    > Un écran est de couleur rouge lorsque FACTORY finition RESET anormalement.
    > Après USINE, il devrait être cordon d’alimentation Débranchez. Débranchez et rebranchez AC cordon puis tous les paramètres et les données sont mises à jour.

    > Lorsque PDP se allume, il se règlera CH03 Ce est l’opération complète de processus USINE.
    RESET (par défaut) VALEURS DE DONNEES D’USINE



    ========================================================

    LCD Hitachi  “UT

    MODE  SERVICE

    Le UT42X902 et UT42V702 Moniteurs LCD passent par une série d’ajustements à l’usine.
    Après l’entretien, ces ajustements doivent être refaites.

    NOTE: – / version S W vérifier la version du logiciel de l’écran LCD peut être vérifié dans le menu SETUP OSD. L’image suivante montre l’OSD où le numéro de version est affiché.
    COMMENT ENTRER  MODE SERVICE MENU

    Le menu Service Mode peut être atteint en suivant la séquence suivante:
    1. Avec TV dans la condition d’arrêt (avec principal Power Off)
    a. Appuyez et maintenez la touche Menu du panneau de commande inférieure, tout en maintenant la touche de menu, appuyez sur et relâchez le bouton d’alimentation principale.
    b. Continuez à appuyer sur la touche de menu jusqu’à ce que le menu de service apparaît sur ​​l’écran, la touche de menu de libération.
    2. Pour quitter
    la presse Service Mode [MENU] de la télécommande ou le moniteur UT, le menu OSD de l’utilisateur apparaît.

    Lorsque le moniteur UT est dans le mode de service, utilisez les touches de contrôle du curseur à distance ◄ , ► , ▲ , ▼ pour effectuer les réglages.
    Le panneau de contrôle en bas de l’écran UT peut également être utilisé pour faire les ajustements.

    Utilisez la télécommande:
    La ▲ , ▼ , touches sont utilisées pour sélectionner l’élément de réglage (dans la même page).
    Le ◄ , ► touches sont utilisées pour modifier les valeurs de données.
    Utilisez le bouton VOL UP / DWN de la télécommande pour faire défiler les différentes pages service du menu.
    Le bouton « OK » est égal à la touche « Entrée ».

    Utilisez le Panneau de configuration (situé au bas)
    touche Menu / Exit est pour appeler le menu OSD ou pour sortir tel menu ou tout autre écran. Entrée bouton Select / est pour changer l’entrée affichée ou, lorsque certains OSD est affiché, pour être en mesure de sélectionner l’option en surbrillance.
    ◄ Vol – bouton est pour réduire le volume audio ou équivalent à la touche du curseur gauche lorsque la valeur de réglage est
    mis en évidence.
    ► bouton VOL + pour augmenter le volume audio ou équivalent à la touche de curseur droit quand une valeur d’ajustement est mis en évidence.
    ▲ Bouton est la même que / C Jusqu’à curseur de R.
    ▼ Bouton est la même que / C vers le bas curseur de R bouton.

     COMMENT initialiser la mémoire
    La mémoire initialiser opération est d’effacer le contenu de la mémoire de données et de mettre toutes les valeurs de réglage au réglage par défaut.
    ATTENTION: Les données qui seront stockées dans sera perdu.

    EEPROM ALL procédure INIT:
    > Entrer en mode service.

    > Sélectionner le point de réglage pas. 657 et appuyez sur le bouton OK (la télécommande doit être réglé en mode normal de la télévision). L’image disparaît et l’initialisation de l’EEPROM va commencer.
    > Environ 2 secondes plus tard, le processus d’initialisation se terminera et l’image apparaîtra à nouveau. NOTE: Ne mettez pas de la puissance que l’image apparaisse à nouveau.

    EEPROM RENEW Procédure
    Il existe deux méthodes.
    première méthode.
    1 Entrer en mode service.

    2 Modifiez la valeur de données de l’élément d’ajustement pas. 659 de « 0 » à « 1 ».
    3 Appuyez sur le bouton OK de la télécommande. L’image disparaît indiquant que l’initialisation de l’EEPROM est lancé.
    4 Environ 2 secondes plus tard, l’initialisation se terminera et l’image apparaîtra à nouveau. Ne mettez pas de la puissance que l’image apparaisse à nouveau.

    Seconde méthode.
    1 Eteignez le moniteur par l’interrupteur d’alimentation du panneau latéral.
    (Allumez l’interrupteur d’alimentation du panneau de côté tout en maintenant poussé sur la touche curseur vers le haut du panneau de commande inférieure pendant plus de cinq secondes.

    Initialisation de la mémoire des ajustements concernés.
    Le tableau suivant montre les éléments de réglage qui sont affectés par l’opération et EEPROM initialisation de la mémoire EEPROM ALL INIT RENOUVELER opération.
    Réglage ALL INIT RESCAPÉ

    La balance des blancs se réinitialise pas réinitialisé
    Amplitude réinitialise pas réinitialiser
    Réf. 657 réinitialise pas réinitialiser

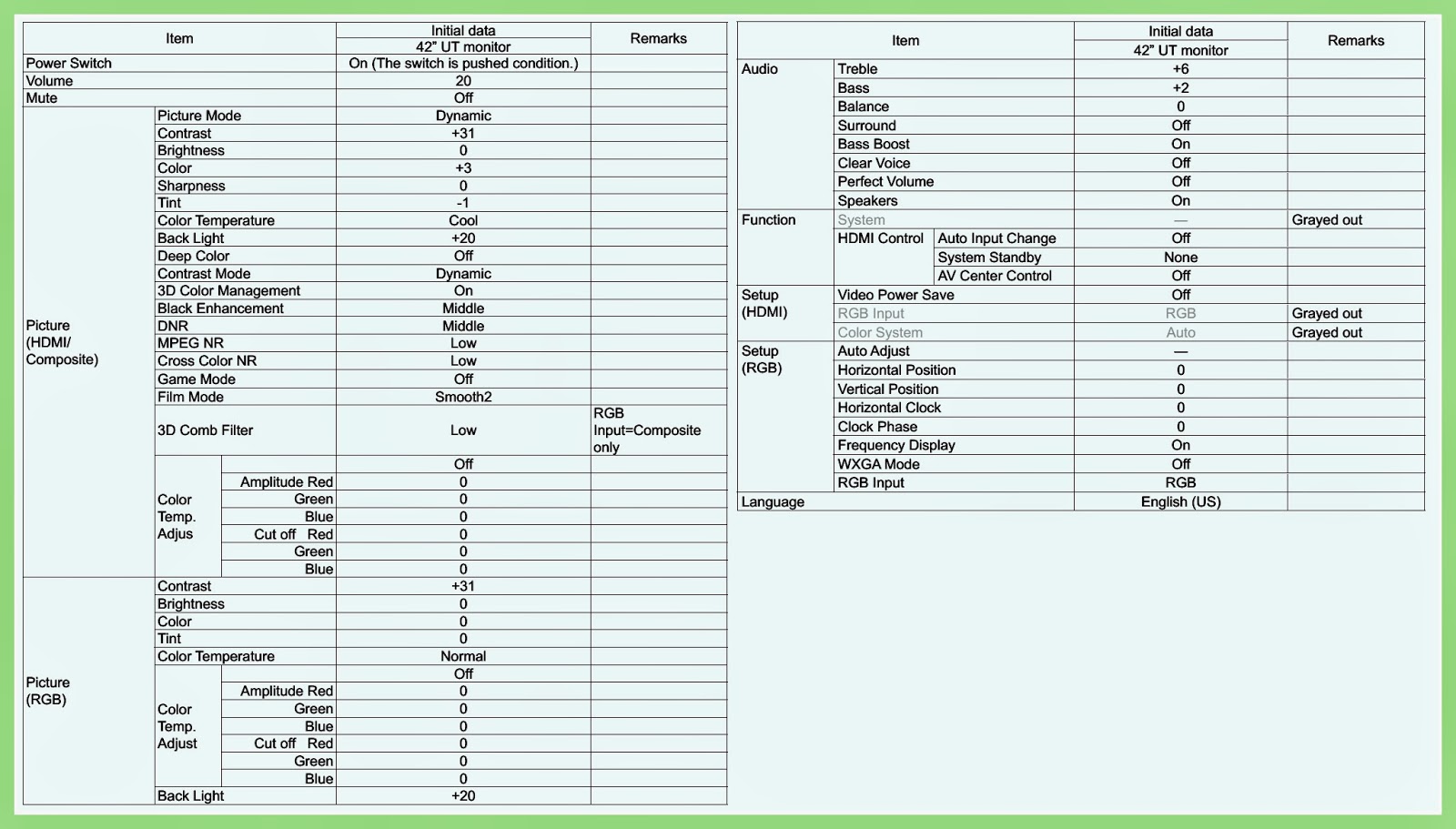

    VALEURS DE DONNEES USINE MODE_DEFAUT

    =======================================================================

    LCD HITACHI

    MENU SERVICE ET DEPANNAGE

    Appuyez sur « MENU » Appuyez ensuite sur le code de la télécommande deux fois, ce qui est « 4725 ».


    MISE À JOUR
    En projet MB60 il ya un seul logiciel. De étapes suivantes logiciels procédure de mise à jour peut être vu:
    1. MB60_en.bin, mboot.bin et documents usb_auto_update_T4.txt devrait copier directement à l’intérieur d’une mémoire flash (pas dans un dossier).
    2. Mettez la mémoire flash du téléviseur lorsque le téléviseur est éteint.
    3. Allumez le et attendez lorsque le téléviseur est ouvert.
    4. Si l’écran Première installition vient, cela signifie procédure de mise à jour logicielle est réussie.

    DÉPANNAGE
    Pas de rétroéclairage

    Problème:. Si la télévision fonctionne, led est normal et il n’y a pas d’image et le rétroéclairage sur le panneau
    couses possibles: broche rétro-éclairage, tige de gradation, l’approvisionnement en rétroéclairage, STBY ON / arrêt broche de rétroéclairage des aiguilles doivent être élevés en position ouverte. Se il est faible, se il vous plaît vérifier Q181 et de panneaux câbles.
    Gradation broche devrait être vague haute ou carrée en position ouverte. Se il est faible, se il vous plaît vérifier S16 pour le côté Mstar et de panneaux ou de câbles électriques, connecteurs.
    Alimentation rétroéclairage devrait être dans les specs du panneau. Se il vous plaît vérifier CN705 pour MB60, connecteurs liés pour les cartes d’alimentation.
    STBY_ON / OFF devrait être faible veille à la condition, se il vous plaît vérifier R1677.
    Module CI
    Problème: CI. Ne fonctionne pas lorsque le module CI inséré
    couses possibles: Approvisionnement, broche de commande suply, détecter des broches, des positions mécaniques de broches CI offre shoul être 5V lorsque le module CI inséré. Si ce ne est pas se il vous plaît vérifier CI_POWER_CTRL 5V, cette broche devrait être faible.
    vérifier positions mécaniques de module CI. Détecter les ports devraient être faibles. Si ce ne est pas se il vous plaît vérifier bas CI broches, épingles du module CI
    et 3V3_VCC sur MB60
    LED clignotante
    Problème: LED clignotante, aucune autre opération
    Ce problème indique une courte des tensions Vcc. Protéger la broche doit être logique haut tout en fonctionnement normal. Quand il ya un court-circuit à protéger broche sera logique bas. Si vous détectez logique bas sur la broche de protection, débranchez le téléviseur et les points de tension de commande avec un multimètre pour trouver la tension de court-circuit à la terre.
    IR
    Problème: LED ou IR ne fonctionne pas
    Vérifier LED d’alimentation de la carte sur MB60 chassis.
    Clavier Touchpad
    Problème: clavier ou le pavé tactile ne fonctionne pas
    Vérifier l’alimentation du clavier et la broche de CLAVIER le MB60.
    USB
    Problème:. USB ne fonctionne pas ou pas de détection USB
    Vérifiez USB offre, il devrait être presque 5V. Aussi USB Activer devrait être logique haut.
    Pas de son
    Problème:. Pas de son sur les sorties principales TV enceintes
    Vérifiez tensions d’alimentation de VDD_AUDIO, 5V_VCC et 3V3_VCC avec une tension-mètre. Il peut y avoir un problème dans le connecteur casque ou casque circuit de détection (lorsque le casque est connecté, haut-parleurs sont automatiquement désactivés). Mesurer la tension sur la broche HP_DETECT, il devrait être 3.3v.
    Pas de son au casque
    . Problème: Pas de son sur la sortie casque
    Vérifiez HP broche de détection, lorsque casque est. Vérifiez 5V_VCC et 3V3_VCC avec un voltagemeter.
    Standby On / Off
    Problème: l’appareil ne peut pas démarrer, téléviseur ne pend en mode veille.
    Il peut y avoir un problème à propos de l’alimentation. Vérifiez 12V_VCC, 5V_VCC et 3V3_VCC avec une tension-mètre. Aussi il peut y avoir un problème à propos de SW. Essayez de mettre à jour avec les dernières TV SW. En outre, il est goood pour vérifier impressions SW via hyper-terminal (ou Teraterm). Ces impressions peuvent donner un indice sur le problème.
    DVD
    Problème: . DVD ne fonctionne pas
    Vérifiez que la source DVD est sélectionné dans le menu Service. Vérifier la tension d’alimentation du DVD savoir 12V_VCC.
    Pas de signal
    . Problème: Pas de signal en mode TV
    Vérifiez la tension d’alimentation du tuner; 5V_TUN. Voir tuner options sont correctement définis dans le menu Service. Vérifier la tension AGC au RF_AGC broches du tuner.

    MENU 4725 ENSEMBLES AUDIO MENU
    MENU 1461 ENSEMBLES COULEUR ET IMAGE MENU

    ============================================================

    LCD Hitachi 32LD8700

    MODE SERVICE
    pour accéder au menu  service, entrez  par le bouton « MENU » en appuyant sur ​​puis appuyez sur les chiffres 4, 7, 2 et 5 .
