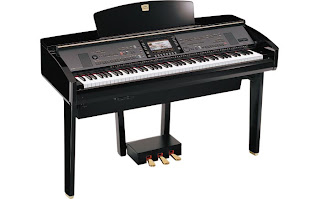

Piano YAMAHA _ CVP-309PE_CVP-309PM

Accueil Forums Schématèque Autres Piano YAMAHA _ CVP-309PE_CVP-309PM

Ce sujet a 0 réponse, 1 participant et a été mis à jour par rocky rocky, il y a 1 an et 10 mois.

Affichage de 1 message (sur 1 au total)
  • Auteur
    Messages
  • #1848
    rocky
    rocky
    Admin bbPress

    programme de test

    APPAREILS DE MESURE:

    • Indicateur de niveau [d’un filtre JIS-C]
    • Compteur de fréquence. Connectez une prise stéréo pour les [téléphones] prise [L / Rch:. 33 Ohms]

    JIGS

    • Micorphone, pédale au pied, câble USB [-B-type A de type], disquette, Smart Media, câble optique, amplificateur AV, etc: –

    COMMENT ENTRER DANS LE PROGRAMME D’ESSAI

    • Appuyez sur l’interrupteur d’alimentation sur le clavier, tout en appuyant sur le [C2 #], [F2] (C2 # Code majeur).

    COMMENT PROCEDER TEST:

    • Lorsque le programme de test est activée, le signe « TEST » est indiqué sur l’écran LCD.
    • Aller à l’élément en mode choix avec [temp0 -] bouton [TEMPO +] ou la note la plus basse.
    • Appuyez sur la touche «START / STOP] pour exécuter le test.

    Si le résultat est réussi : dans l’écran de sélection acceptable, et l’astérisque {*} sera affiché, de sorte que puisse voir plus tard si elle a déjà été vérifiée.



    Si le résultat est réussi, peut revenir à l’écran de sélection avec le bouton [START / STOP], le bouton [DEMO] ou la note plus bas.


    Si le résultat est INACCEPTABLE , peut revenir à l’écran de sélection avec le bouton [DEMO] ou la note plus bas.
    Pour revenir au dernier point, appuyez sur [TEMPO -] pour tourner vers la gauche le [DATA ENTRY] cadran à la tête d’articles.


    TEST LISTE PROGRAMME

    Numéro de l’essai Ecran LCD descriptions d’essai

    1 001: Version. nom du modèle Affiche, informations sur le pays désigné et chaque version de ROM ( * . ** ).
    Nom du modèle: CVP-309 (E)
    Programme principal: * . ** Programme secondaire: * . ** BitMap: * . ** matières1: * . ** Contents2: * . ** Wave1: * . ** Wave2
    2 002: Mémoire ROM 1 Vérifie ROM (contrôle simplifié). Vérifiez ROM (DM2-A: IC34, de 38, 45, 47) connectés à
    bus de CPU. Assurez-vous que « ROM Check1 OK » s’affiche sur l’écran LCD.
    Si le résultat est unaccepatable.
    Programme principal: NG
    Matières1: NG
    Contents2: NG
    LCD Patch1: NG
    LCD à mémoire d’image: NG
    JFONT: NG
    WNN: NG
    3 003: RAM check-1 Vérifie RAM (contrôle simplifié). Vérifiez RAM (DM2-A: IC17, 18) relié au bus du processeur.
    Assurez-vous que  » RAM Check1 OK « s’affiche sur l’écran LCD.
    Si le résultat est inacceptable « , le programme principal RAM NG « est affiché sur l’écran LCD.
    4 contrôle de flash 1 Mémoire flash contrôles (contrôle simplifié).
    Vérifiez la mémoire flash (DM2-A: IC52) connecté au bus du processeur.
    Assurez-vous que  » flash Check1 OK « s’affiche sur l’écran LCD.
    Il faudra environ 20 secondes avant que le test est terminé.
    Si le résultat est inacceptable,  » flash Check1 NG « est affiché sur l’écran LCD
    5 Vague ROM Check-1 Vérifie Vague ROM (TG1: IC10 ~ 13, TG2: IC11, 13, 15, 17, 19, 21) (chèque simplifié).
    Assurez-vous que  » Vague ROM Vérifier OK « s’affiche sur l’écran LCD.
    Si le résultat est inacceptable,  » Vague ROM1 Vérifier NG « est affiché sur l’écran LCD.
    6 006: Effet de contrôle RAM -1 Vérifie Effet RAM (TG2: IC6, 7) (chèque simplifié).
    Assurez-vous que  » Effet Vérifier TG1 OK »et« Effet Vérifier TG2 OK « s’affichent sur ​​l’écran LCD.
    Si le résultat est inacceptable,  » Effet Vérifier TG1 NG « ou » Effet Vérifier TG2 NG « est
    affiché sur l’écran LCD.
    7 007: TG 1 Vérifier Vérifie source sonore 1. TG2 carte de circuit et SWP50 (IC2) sont contrôlés tandis que le son est produit.
    Vérifiez la source sonore et la production du son en produisant le son de la basse gamme de clavier
    que peut produire un son lors de la commutation séquentielle des chaînes de production de son du son
    source avec le ton par défaut comme une onde sinusoïdale. Vérifiez le son de la voix en entendre qu’il n’y a pas
    bruit inhabituel ou bruit anormal.
    Production son s’arrête que le chèque pour le nombre de chaînes de production de son est terminée.
    Son produire gamme de clavier comprend 32 sons de C2 à G4. Le nombre de sons
    produit est 64.
     » TG 1 END « apparaît lorsque le contrôle est terminé.
    8 008: TG 2 Vérifier Vérifie source sonore 2. TG2 carte de circuit et SWP50 (IC3) sont contrôlés tandis que le son est produit.
    Vérifiez la source sonore et la production du son en produisant le son de la basse gamme de clavier
    que peut produire un son lors de la commutation séquentielle des chaînes de production de son du son
    source avec le ton par défaut comme une onde sinusoïdale. Vérifiez le son de la voix en entendre qu’il n’y a pas
    bruit inhabituel ou bruit anormal.
    Production son s’arrête que le chèque pour le nombre de chaînes de production de son est terminée.
    Son produire gamme de clavier comprend 32 sons de C2 à G4. Le nombre de sons
    produit est 64.
     » TG 2 END « apparaît lorsque la vérification est terminée.
    9 009: TG 3 Vérifier. Vérifie source sonore 3. TG1 carte de circuit et SWP50 (IC6) sont contrôlés tandis que le son est produit.
    Vérifiez la source sonore et la production du son en produisant le son de la basse gamme de clavier
    que peut produire un son lors de la commutation séquentielle des chaînes de production de son du son
    source avec le ton par défaut comme une onde sinusoïdale. Vérifiez le son de la voix en entendre qu’il n’y a pas
    bruit inhabituel ou bruit anormal.
    Production son s’arrête que le chèque pour le nombre de chaînes de production de son est terminée.
    Son produire gamme de clavier comprend 32 sons de C2 à G4. Le nombre de sons
    produit est 64.
     » TG 3 END « apparaît quand la vérification est terminée.
    14 014: Pas Vérifier Vérifie hauteur.
    Pas Vérification de la précision: Connectez le compteur de fréquence à L ou R de [PHONE] prise.
    Le son est produit avec 441,4 ± 0,2 Hz sinusoïdal à un niveau spécifié, PAN = centre.
    Production son s’arrête lors du retour à l’écran de sélection avec la touche [START / STOP].
    15 015: Sortie R Vérifier Contrôles Output Level R.
    Le son est produit par l’onde sinusoïdale d’environ 1046 Hz (C5) à un niveau spécifié, PAN = R.
    Vérifiez si le son est produit au niveau spécifié.
    Connectez l’indicateur de niveau (avec un filtre JIS-C) à chaque prise (PHONES L, R, AUX OUT
    L / L + R, R, AUX OUT (niveau fixe) L, R)
    Avec [MASTER VOLUME] au maximum, vérifiez le niveau de sortie du canal de R. (Environ
    1046Hz sinusoïdal, PAN = R) (PHONES L, R: 33 ohms charge AUX OUT L / L + R, R: 10k
    charge ohms AUX OUT (niveau fixe) L, R: 10k ohms charge)
    · TELEPHONIE L: 33.5dBu-ou moins TÉLÉPHONES R: +6,5 dBu
    · AUX OUT L:-50.0dBu ou moins AUX OUT R: +10,0 dBu
    · AUX OUT (niveau fixe) L:-56.0dBu ou moins AUX OUT (niveau fixe) R: +4,0 dBu.
    16 016: Sortie L Vérifier Contrôles Output Level L.
    Le son est produit par l’onde sinusoïdale d’environ 1046 Hz (C5) à un niveau spécifié, PAN = L.
    Vérifiez si le son est produit au niveau spécifié.
    Connectez l’indicateur de niveau (avec un filtre JIS-C) à chaque prise (PHONES L, R, AUX OUT
    L / L + R, R, AUX OUT (niveau fixe) L, R)
    Avec [MASTER VOLUME] au maximum, vérifiez le niveau de sortie du canal L. (Environ
    Vague 1046Hz sine, PAN = L) (PHONES L, R: 33 ohms charge AUX OUT L / L + R, R:
    10k ohms charge AUX OUT (niveau fixe) L, R: 10k ohms charge)
    · L TÉLÉPHONES PORTABLES: 6,5 dBu R:-33.5dBu ou moins
    AUX OUT · L: 10,0 dBu AUX OUT R: 50.0dBu-ou moins
    · AUX OUT (niveau fixe) L: 4,0 dBu AUX OUT (niveau fixe) R:-56.0dBu ou moins.
    19 019: EQ Low chèque Contrôles EQ-basse fréquence.
    Le son est produit à partir de MAIN L / R avec une onde sinusoïdale d’environ 65,4 Hz (C1) au spécifiée
    niveau, PAN = centre. +6,0 DBu: Circuit EQ * CN2 (1-2, 3-4)
    Production son s’arrête lors du retour à l’écran de sélection avec la touche [START / STOP].
    20 020: EQ Mid Vérifier Contrôles EQ MID-fréquence.
    Le son est produit à partir de MAIN L / R avec une onde sinusoïdale d’environ 523 Hz (C4) au spécifiée
    niveau, PAN = centre. +2,0 DBu: Circuit EQ * CN2 (1-2, 3-4)
    Production son s’arrête lors du retour à l’écran de sélection avec la touche [START / STOP].
    21 021: EQ High Vérifier Contrôles EQ haute fréquence.
    Le son est produit à partir de MAIN L / R avec une onde sinusoïdale d’environ 4186 Hz (C7) à spécifiée
    niveau, PAN = centre. +2,5 DBu: Circuit EQ * CN2 (1-2, 3-4)
    Production son s’arrête lors du retour à l’écran de sélection avec la touche [START / STOP].
    22 022: SP Vérifier Muet Vérifie SP MUTE. Le son est produit avec environ 1046Hz (C5) de l’onde sinusoïdale à un niveau spécifié,
    PAN = centre. Répétez la production du son (MUTE OFF) et arrêter (MUTE ON) en appuyant sur la
    Bouton [TAB <] et [TAB>], respectivement. Vérifiez que SP MUTE relais n’est pas coincé.
    23 023: Arrivée Muet Vérifie muet. Le son est produit avec environ 1046Hz (C5) de l’onde sinusoïdale à un niveau spécifié,
    PAN = centre. Répétez la production du son (MUTE OFF) et arrêter (MUTE ON) en appuyant sur la
    Bouton [TAB <] et [TAB>], respectivement. Vérifiez que MUTE relais n’est pas coincé.
    24 024: Arrivée AFC. Fonction AFC exécute le traitement de signal à la sortie son, capté par le microphone interne
    et combiné avec son interne du Clavinova, à travers les haut-parleurs au bas de la
    unité principale, créant un son stéréophonique plus riche.
    Tapez dans vos mains à côté du microphone interne pour confirmer un effet de réverbération produite
    par les haut-parleurs de l’AFC au bas de l’unité principale.
     » AFC Vérifier « affiché sur l’écran LCD reste inchangé.
    25 025: MIC Vérifier Vérifie un microphone. Branchez un microphone [MIC].  » MIC inséré « est affiché à l’
    bas de l’écran LCD lorsque MIC est inséré.
     » MIC pas insérée « est affiché en bas de l’écran LCD lorsque MIC n’est pas insérée.
    Parler à MIC pour vérifier le son de la voix par entendre qu’il n’y a pas un bruit inhabituel ou anormal
    son.
    Vérifier si l’insertion et l’enlèvement du MIC peuvent être détectées par l’insertion de commutation MIC et l’enlèvement.
    Niveau MIC: Connectez l’indicateur de niveau (avec un filtre JIS-C) à L et R de prises [PHONES]. (33 ohms charge)
    Réglez la commande [MASTER VOLUME] au maximum.
    Mesurer la sortie de chaque terminal après l’entrée d’une onde sinusoïdale de 1 kHz à -50 dBu à [MIC].
    Réglez [MIC. / LINE IN] interrupteur de sélection de [MIC.] Et réglez [MIC VOLUME] au maximum.
    TÉLÉPHONES L, R: 4,0 ± 2dBu.
    26 026: Numérique chèque. Vérifie Digital Out. Connecter des périphériques externes tels que les amplificateurs AV en utilisant un câble optique. Vérifier
    si le son de la sortie numérique est produite par produire des sons à partir de MAIN L / R avec une onde sinusoïdale
    d’environ 1 kHz au niveau spécifié, PAN = Centre.
    Production son s’arrête lors du retour à l’écran de sélection avec la touche [START / STOP].
    Sortie de Digital Out est produit également lorsque l’autre production sonore est cochée.
    27 027: SW, LED Check. Vérifie SW LED. Mettez successivement toutes les touches du panneau affiché sur l’écran LCD à l’aide
    garde de ne pas appuyer sur deux interrupteurs à la fois.
    Quand on appuie sur un interrupteur, un code de commutation est affichée sur l’écran LCD.
    Quand un commutateur de panneau est mis en marche, un bruit d’onde sinusoïdale est produite à une échelle sonore dans l’
    basculer la table de séquence de test (voir page 74). Si le commutateur a une LED, il s’allume. Il s’éteint
    quand un prochain commutateur correct est allumé. Lorsque tous les commutateurs sont finis, confirmer avec
    actions de détection down-and-place de [DATA ENTRY] cadran. Si on appuie sur un interrupteur qui n’est pas
    spécifié, un son correspondant est produit. Si le test est réussi, vous pouvez aller à la
    écran de sélection, en utilisant le bouton [START / STOP].
    Appuyez sur la touche [DEMO] se termine le chèque. (Il est efficace après [DEMO] test de bouton est
    plus.) Assurez-vous que  » SW, le voyant Vérifier OK « est affiché sur l’écran LCD.
     » NG « est affiché quand un commutateur autre que celle spécifiée est enfoncée.  » Plus de deux Sw »est
    s’affiche lorsque plusieurs commutateurs sont pressés.
    28 028: Tout panneau de LED sur Vérifier. Vérifie toutes les LED du panneau «éclairant.
    Tout le panneau LED de s’allument.
    LED est divisée en blocs et l’éclairage est commuté d’un bloc à l’autre à chaque fois
    [TAB <>] est pressée. Quand ce test est terminée, la LED s’éteint.
    Appuyez sur la touche [START / STOP] pour compléter le test.
    29 029: LED rouge sur Vérifier. L’éclairage de la place de chèques tous les voyants du panneau rouge.
    Tout le voyant rouge de s’allument.
    LED est divisée en blocs et l’éclairage est commuté d’un bloc à l’autre à chaque fois
    [TAB <>] est pressée. Quand ce test est terminée, la LED s’éteint.
    Appuyez sur la touche [START / STOP] pour compléter le test.
    30 030: le voyant vert sur Vérifier. L’éclairage de la place de chèques tous les voyants du panneau vert.
    Toutes les LED vertes s’allument.
    LED est divisée en blocs et l’éclairage est commuté d’un bloc à l’autre à chaque fois
    [TAB <>] est pressée. Quand ce test est terminée, la LED s’éteint.
    Appuyez sur la touche [START / STOP] pour compléter le test.
    32 032: Clavier Vérifier LED. Vérifie toutes les LED du clavier-guide ‘allumer.
    LED Tout le guide du clavier s’allument.
    Quand ce test est terminée, la LED s’éteint.
    Appuyez sur la touche [START / STOP] pour compléter le test.
    33 033: Toutes les LED À l’arrivée Vérifie tous les écrans LCD ‘allumage. Vérifiez que tous les points de LCD se transforment en noir.
    34 034: Tout Éteint Cehck. Vérifie tous les écrans LCD ‘sortir. Vérifiez que tous les points de LCD se transforment en blanc.
    36 036: Luminosité LCD Check. Luminosité contrôles LCD. luminosité de l’écran varie en REGIST 1, 2, 3, et 4 sont pressées
    en séquence.  » Luminosité LCD « s’affiche lorsque le test est terminé.
    37 037: LCD damier. Motif contrôles LCD. Passer de RGB motif motif arc-en-scintillement contrôle de bruit
    modèle, en utilisant [TAB <>] bouton. Le programme de test affiche le motif de couleur pour
    l’inspection de la qualité de l’écran LCD de l’image. Il peut prendre plusieurs secondes avant un modèle est
    affiché. Appuyez sur la touche [START / STOP] pour compléter le test.
    38 038: Principal Vol Check. Vérifie volume principal.
    Tournez le Master Volume aiguilles d’une montre.  » Volume principal MAX « est affiché si MIN est
    détecté.
    Si OK (si MAX est détecté après la mise Master Volume horaire),  » principal Volume OK «
    est affiché.
    Vérifiez que MIN et MAX sont détectés.
    42 042: Soft contrôle de la pédale [contrôle de la pédale gauche] Vérifie Pédale douce (gauche).
    Lorsque vous appuyez sur la pédale,  » souple début des essais « est affiché et la note C3 est sortie.
    Relâchant la pédale, vérifiez que « souple Test OK « est affiché et la note de C4 est sortie.
    43 043: Sostenute Pédale Check. Vérifie Sostenute pédale.
    Lorsque vous appuyez sur la pédale,  » Sostenute début des essais « est affiché et la note C3 est sortie.
    Relâchant la pédale, vérifiez que  » Sostenute Test OK « est affiché et la note de C4 est sortie.
    44 044: Pédale Check. Vérifie Pédale.
    Lorsque vous appuyez sur la pédale,  » Damper début des essais « est affiché et la note C3 est sortie.
    Relâchant la pédale, vérifiez que  » Damper Test OK « est affiché et la note de C4 est sortie.
    45 045: AUX contrôle de la pédale. Vérifie AUX Pedal.
    Connectez une pédale à [AUX PEDAL].
    La note C3 est sortie en appuyant sur la pédale au maximum et la note G3 est sortie
    en le pressant au minimum. Puis la note C4 est sortie lors de la suppression de la pédale
    [AUX PEDAL].
    Lors du retrait de la prise, de confirmer que « Aux Pédale Vérifier OK « s’affiche sur l’écran LCD.
    53 053: MIDI Arrivée Vérifie MIDI.
    Après avoir connecté le terminal [MIDI IN] et la borne [MIDI OUT] avec un câble MIDI, exécuter
    le test. Assurez-vous que la note de C4 est sortie et  » MIDI Check OK « s’affiche sur l’écran LCD.
    Retirez le câble MIDI quand le test est terminé.
    55 055: Sortie vidéo NTSC RVB Exécute essai RGB VIDEO OUT (NTSC RVB).
    Connectez l’unité principale avec l’écran de visualisation approprié. Vérifiez que l’écran d’affichage
    affiche le code à barres de couleur RVB et chaîne le NTSC.
    56 056: Sortie vidéo PAL RGB Exécute essai RGB VIDEO OUT (PAL RVB).
    Connectez l’unité principale avec l’écran de visualisation approprié. Vérifiez que l’écran d’affichage
    affiche le code à barres de couleur RVB et la chaîne de PAL.
    57 057: USB to Device / Host Check. Vérification [USB TO DEVICE] terminal et [USB TO HOST] borne simultanément.
    Appuyez d’abord sur la touche [START / STOP].  » Branchez USB à l’appareil et à l’hôte « apparaît
    sur l’écran LCD. Lorsque le câble USB est connecté à [USB TO DEVICE] terminal et [USB TO
    ,  » USB Device/Host1 Vérifiez OK « s’affiche sur l’écran LCD, immédiatement
    suivi de  » périphérique USB de stockage Connect « .
    Tirer le câble USB de [USB TO DEVICE] terminal et [USB TO HOST] de terminal et connectez
    câble USB de FDD [USB TO DEVICE] terminal.
    Vérifiez que  » USB to Device / Host Check OK « est affiché sur l’écran LCD.
    58 058: USB Storage Device Check. Teste si les dispositifs de stockage USB peuvent être utilisés.
    Une. Connectez FDD [USB TO DEVICE] borne et insérez une disquette.
    Quand aucun disque n’est inséré,  » NO DISK »s’affiche sur l’écran LCD.
    2. Effectuer essai de lecture / écriture 10 secteur.
    3. Lire tous les 100 secteurs de 0 secteur.
    4. Comparer avec les données après écriture secteur à confirmer son accord.
    Utiliser aussi pour tester la compatibilité des dispositifs de stockage USB avec et tester FDD dans la même
    paquet (U, E, B, O modèles).
    Assurez-vous que  » périphérique de stockage USB Vérifier OK « s’affiche sur l’écran LCD.
    59 059: CARTE Check. Vérifie carte. Insérez la Smart Media formaté (carte), en accordant une attention à l’insertion
    direction (côté d’or est à la baisse).
    Une. Effectuer essai de lecture / écriture 10 secteur.
    2. Lire tous les 100 secteurs de 0 secteur.
    3. Comparer avec les données après écriture secteur à confirmer son accord.
     » PAS DE CARTE « s’affiche lorsque le test est lancé sans une carte insérée.
    Assurez-vous que  » CARTE OK « s’affiche sur l’écran LCD.
    Retirez la carte et appuyez sur la touche [START / STOP] pour concurrencer la vérification.
    61 061: Type de clavier Vérifier. Détermine si le clavier approprié est connecté. Type de clavier actuellement connecté est affiché.
    Détermine OK si la LSI pour trois claviers (Lo, MD et Hi) sont tous identifiés comme le clavier NL2.
    Vérifiez que  » Type de clavier Vérifiez OK (Lo: NL2 Md: NL2 Salut: NL2) « est affiché sur l’écran LCD.
    62 062: Assurez contrôle de la position. Vérifie NL2 MakePosition (mode PingPongPang)
     » Note: xx Make123 « (note n ° et faire No.) s’affiche pendant le test 0, 4 et 7.
    notes sont sortie avec une vitesse de 127 pour tous les trois marques. Par exemple, si le pressage
    C touche sur le clavier, chaque noter CEG est sortie.
    Le relâchement de la touche, la sortie séquentiellement son s’arrête.
    63 063: 1-2 make check. Contrôles 1-2Procédez.
     » Note: xx « (note n °) et » 1-2MakeVel: nn « (Faire vitesse) est affiché pendant le test.
    Le son est émis avec une vitesse calculée par le 1-2S’assurer. La valeur varie en fonction nn
    sur la vitesse avec laquelle la touche est pressée.
    64 064: 2-3Assurez Arrivée Contrôles 2 3Assurez.
     » Note: xx « (note n °) et » 2-3MakeVel: nn « (Faire vitesse) est affiché pendant le test.
    Le son est émis avec une vitesse calculée par le 2-3Assurez. La valeur varie en fonction nn
    sur la vitesse avec laquelle la touche est pressée.
    67 067: ROM chèque-2 Test de l’inspection en usine.
    68 068: RAM Arrivée 2 Test de l’inspection en usine.
    69 069: flash Arrivée 2 Test de l’inspection en usine.
    70 070: Wave ROM Arrivée 2 Test de l’inspection en usine
    71

    88

    89

    071: Effet RAM Check 2

    088: Factory Set

    089: Test de sortie

    Test de l’inspection en usine.

    Si vous exécutez la fonction Factory Set, les données sur les paramètres d’Internet peuvent être perdues.
    À la prochaine fois de la mise sous tension, les données sont mises à FlashROM être en défaut.
    Ici, un drapeau pour l’initialisation est activé (seulement si nécessaire). L’exécution se fait lors de la prochaine
    moment de la mise sous tension.

    Si vous exécutez la fonction Factory Set, les données sur les paramètres d’Internet peuvent être perdues.
    À la prochaine fois de la mise sous tension, les données sont mises à FlashROM être en défaut.
    Ici, un drapeau pour l’initialisation est activé (seulement si nécessaire). L’exécution se fait lors de la prochaine
    moment de la mise sous tension.

    Existe du programme de test et entre à nouveau dans le mode de jeu après l’exécution de l’essai

Affichage de 1 message (sur 1 au total)

Vous devez être connecté pour répondre à ce sujet.
