autoradio i-random cs101

[rocky]

bonjour,message de vitch

alors voila;

j’ai un autoradio en panne

c’est un i-random cs101 4*35w
le problème s’est produit après une tentative de mise d’une fourchette (ou un couteau) comme antenne, j’imagine que ca a fait un court circuit . il a fonctionné quelques seconde et ensuite plop plus rien avec une ptite odeur.

j’ai changé deux condos qui avaient l’air pas bon,

bon là mon idée c’est le challenge de capter la panne, j’en ai un autre dans la voiture. c’est plutot par envie de répertorier la panne, voir pourquoi pas réparer.

la je le teste en dehors du véhicule sur une alim 12v
la led rouge clignote bien
quand je met la facade je devine vaguement ce qui est marqué sur la facade. donc pas de rétro éclairage mais y a bel et bien fm/am source/aux de marquer, les boutons fonctionnement

il n’y pas de son qui sort en branchant des enceintes dessus

le module fm n’est pas bien visible mais on dirait que y ‘a un genre de quartz grillé.

je n’arrive pas à trouver les autre modules genre son ampli tout ca; ils sont pas clairement défini

pas trouvé de schéma sur le net

voila en gros,

ma question est :
est ce que le rétro éclairage et le son sont lié? comment les tester?

y’a t il des test pour les tester?

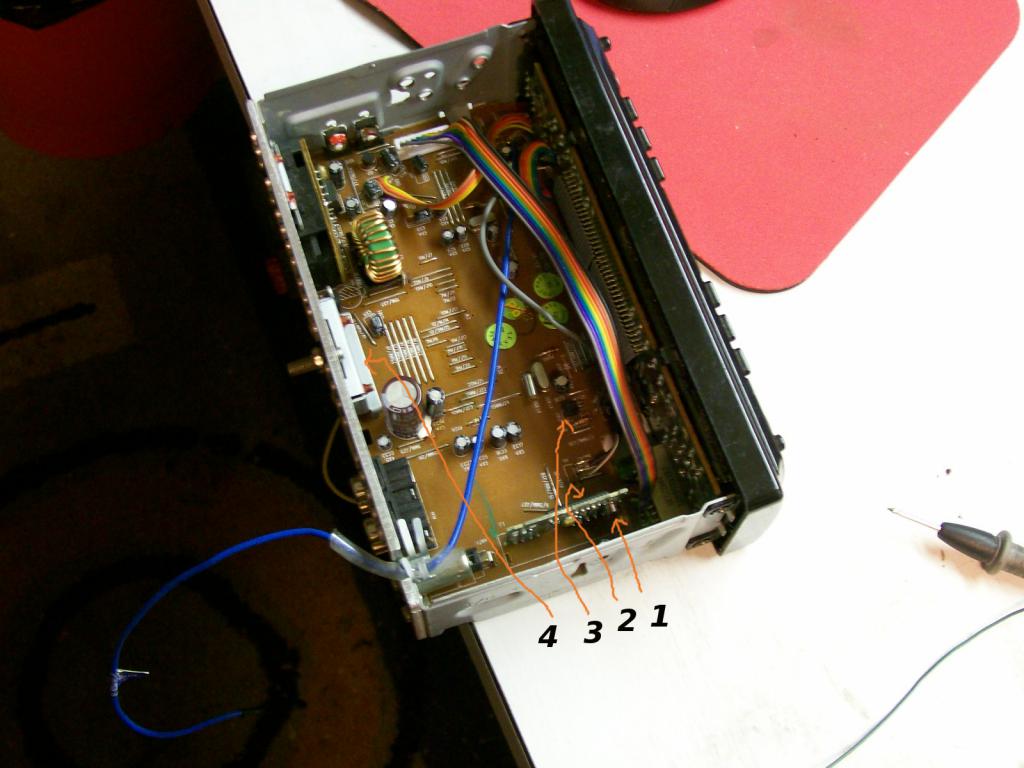

sur la photo 1 , à droite entre l’entrée de l’antenne et les cable en arc en ciel y a le module fm/am, et à sa droite y a un quartz qui est à moitié maron.

sur le dessous sur la photos 2, j’ai relié des cables, parce que j’ai un peu flingué le circuit en désoudant.  n’ayant pas non plus de plan j’ai essayé de faire comme je voyais les chemins à relier.

j’aarive pas à bien voir le nom des microship en dessous

1: quartz
2: tef 6624t
3: k1470
4: tda7388
5: ld1117a
6: ALI m7701s
7: Samsung 0936  s3f828 bxzz
8: 7313 sg32y
