Désolé Rocky j’ai beau regarder de près au microscope sur une tv je ne vois rien d apparent pas de sms brûlé ou piste coupé..ya du monde a regarder… demain matin j’essaierai de démonter au niveau du bandeau si je vois quelques choses
Merci encore
Ça ne fonctionne pas !
Remplacez les # par /
https:##filedn.com#lmvIIG3TzpTXy2MP9pGuvl0#SN66N095EP_85%20c%C3%A2blage_.pdf
https:##filedn.com#lmvIIG3TzpTXy2MP9pGuvl0#SN66N095EP_85%20sch%C3%A9ma_.pdf
Comme visible sur le câblage, le bouton M/A du bandeau (S1) est relié via X5 à K10 (carte de puissance) en X6 broches 1 & 3. L’alimentation de veille produit un « petit » 5V en X6.3a et est l’entrée d’une bascule T (faite avec plusieurs transistors) qui change d’état à chaque impulsion lente sur M/A.
La sortie de cette bascule fait alimenter une des deux bobines du relai ADW112 pour fermer ou ouvrir ce relai, qui lui fournit ou pas le 230Vac à l’alim principale à TNY.
Si relai fermé, donc 330 à 340Vdc sur la capa de filtrage, il faut vérifier les points évoqués en amont et autour du TNY. Vérifier au voltmètre l’entrée (8.5V) et la sortie du régulateur 5V qui est à gauche du TNY. Si la sortie est en court-circuit (mesure en Ω hors tension), alors c’est souvent le µC qui a grillé suite à un court-circuit sur une sonde ou autre.
On dirait que WordPress refuse les posts contenant des liens en clair avec /
En insérant un lien via l’icône ça ne marche pas plus : le post est rejeté.J’utilise pCloud comme hébergeur et WordPress n’aime peut-être pas la Suisse !
<p style= »text-align: center; »>Merci jc j’ai réussi a télécharger en changeant par des / sauf unifuzz</p>
Je suis de repasce soir peut pas continuer les investigations Merci encore vous tiens au courant 👍Ah oui, unifuzz est une extension que j’ai créée pour SQLite, gérant du texte Unicode. Aucun rapport !
Salut les amis
Rebondissements je viens de démonter le bandeau de commande a l’instant et ..il pourrait forcément y avoir un problème de ce côté 😛 vous joints quelques photos je ne pourrais pas y regarder de plus près d’ici demain soir..qu’en pensez-vous..?
Je trouve les deux résistance fusible coupées Mais j’ai pas le la valeur j’entends parler de souvent 47 ohm ?
Je vais commander le lnk qui apparemment serait la cause de la destruction du résistances
quelle resistance fusible???
c’est TROP cher
je t’ai mis que les deux resistance faisait 100R tu lie pas
si tu a des resistance de 100R normal tu peut faire un essaie pour etre fixer
si le LNK n’est pas en court jus ,remplace uniquement les deux resistance
et verifie coté cuivre que tous va bien
V voir se que j’ai.. étonnant qu’elle aurait brûlé pour rien.. mais pourquoi pas j’ai encore une demie heure devant moi et je serai plus dispo .. Merci te tiens au jus
Nickel côté cuivre tout paraît ok ..mis deux résistance de 100 ohm direct au cimetière des résistances de 100 ohm 😂le lnk est sans doute la cause
Je continuerai plus tard il faut que ji aille jc toi quand a réparer a la pelle ta déjà eu le cas ?
Merci encore a vous deux
A suivre
si les resistance sont en serie mets une de 180R ou 220R pour essaie plus facile a trouvé sur des chassis de recup’

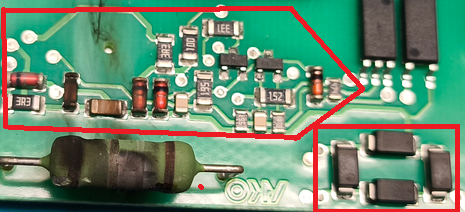

a tu verifié avant de remplacer les resistance les composant cms encadré
Ouch ! Jamais vu ça…
Faut dire que 98% des pannes, c’est la carte de puissance. De fait, je ne vois que très rarement les cartes de commande.
Par contre, je viens de récupérer schéma & câblage de ton modèle exact et c’est bien différent de ce que j’avais posté en lien.
Voir une alim à découpage sur une carte de commande BSH, c’est plus qu’étrange et en réalité ce que tu as là, c’est une carte dite « bloc d’alimentation » sur la doc !
Voici le lien pour le schéma :
https:##filedn.com#lmvIIG3TzpTXy2MP9pGuvl0#SN66V095EU%20sch%C3%A9ma_.pdfet celui pour le câblage :
https:##filedn.com#lmvIIG3TzpTXy2MP9pGuvl0#SN66V095EU%20c%C3%A2blage_.pdfComme avant, remplace les # par /
Le schéma montre 3 cartes + le display :
K10 = étage de puissance
K12 = bandeau de commande
K14 = module d’affichage
K15 = bloc d’alimentation <– ce que tu as mis dans tes dernières photos
