    TUYAU
    [1] Position du tuyau de vidange pendant la assembley de produit.
    [2] Position du drain et des tuyaux d’approvisionnement en eau avant de démonter.


    Dans le but d’éviter tout siphonnage dans le tuyau d’évacuation, le tuyau est maintenu à un certain niveau suffisant par l’intermédiaire d’une collier de serrage. Cette pince doit jamais être retirée lors du montage de la machine dans la position souhaitée.

    Lorsque le tuyau doit être remplacé, l’unité, qui est vu dans le coin supérieur droit arrière de la machine doit être retiré après avoir été coupé.
    3 serre-câbles et 2 colliers de serrage en plastique sont enlevés pour le démontage du tuyau de vidange.


    PLATINE

    • Mode d’ouverture de la serrure de la plaque supérieure.

    • Démontage de la plaque supérieure après les vis sont démantelés.

    • La plaque est tiré vers l’arrière d’environ 1 cm. en dévissant les boulons qui sont situés sur les deux côtés de la plaque supérieure dans la direction vers le haut. Ensuite, la plaque est retirée en la tirant vers le haut.

    PLAQUE SUPPORT TOP MID
    La partie peut se dissimuler en desserrant 2 snops tournevis.


    Verrouiller un groupe

    • Serrure de porte est monté sur le panneau de contrôle par montrées deux crises de pression.

    Plateau inférieur
    Bien que la prestation de services pour les composants situés sous la machine, la machine est déplacée à un autre endroit que le lieu d’installation.

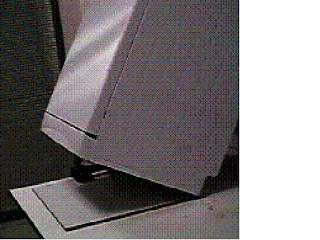

    • Pour le démontage du plateau, la machine est inclinée vers l’arrière avec un angle d’environ 40 °.

    • La porte est ouverte rapidement, et le couvercle en plastique situé en bas de l’appareil est retiré, en étant tourné dans la direction vers le bas sans utiliser aucun outil. Ensuite, lorsque ce couvercle en plastique est repositionné le mode opératoire similaire est appliqué, mais cette fois-ci en étant mis en rotation dans le sens inverse.
    • 4 vis de fixation de la base et situées sur la face antérieure sont supprimés et les éléments situés en dessous de la machine sont accessibles. Ainsi, il est possible de travailler sur toutes les composantes sauf pour la soupape d’admission d’eau, Clip Holder et le tuyau de vidange.

    TROP-PLEIN CALIBRE

    • Le mécanisme de fixation de la jauge de trop-plein à la base est tiré vers la direction avant, en appuyant sur ​​les loquets, puis est retiré.   NTC est retiré en étant tourné de 30 °.


    CHAUFFAGE

    • Type de tube chauffant est utilisé dans la machine. Il est sorti en dévissant les deux pinces à ressort.


    POMPE DE CIRCULATION

    • La pompe de circulation est reliée au moteur par encliquetage adapte représenté.
    • Après que les pinces et les connexions du câble de la pompe de circulation sont enlevés, les vis de la plaque de fixation du moteur relié au cadre de corps sont dévissés. De manière à détacher la pompe de circulation de la plaque moteur de détention, la connexion est coupée en brisant l’oreillette couleur blanc le montre la photo, et une nouvelle oreillette est installé lors de l’assemblage.
