  • #13498
    Mathieuz
    Participant

    Bonjour,

    J’essaie actuellement de réparer un extracteur de jus. C’est un produit assez simple, avec un bouton marche/arrêt, quelques composants électroniques et un moteur. Mais parmi les composants électroniques j’en ai identifié un qui était abîmé. J’ai cherché sur Google à quoi ça pouvait correspondre, et ça ressemble à une bobine d’arrêt de mode commun. J’ai démonté le composant pour chercher la ref pour le remplacer, mais il n’y a rien d’indiqué…

    Est-ce que quelqu’un saurait m’expliquer comment je pourrais le tester afin de l’identifier et pouvoir en racheter un nouveau ?

    Merci d’avance pour vos réponses.

    #13501
    rocky
    Maître des clés

    salut

    mets une image de la bobine et de la carte complete bien net

    pour mettre une image: https://www.depanetout.com/Forums/topic/comment-mettre-une-image/



    #13532
    Mathieuz
    Participant

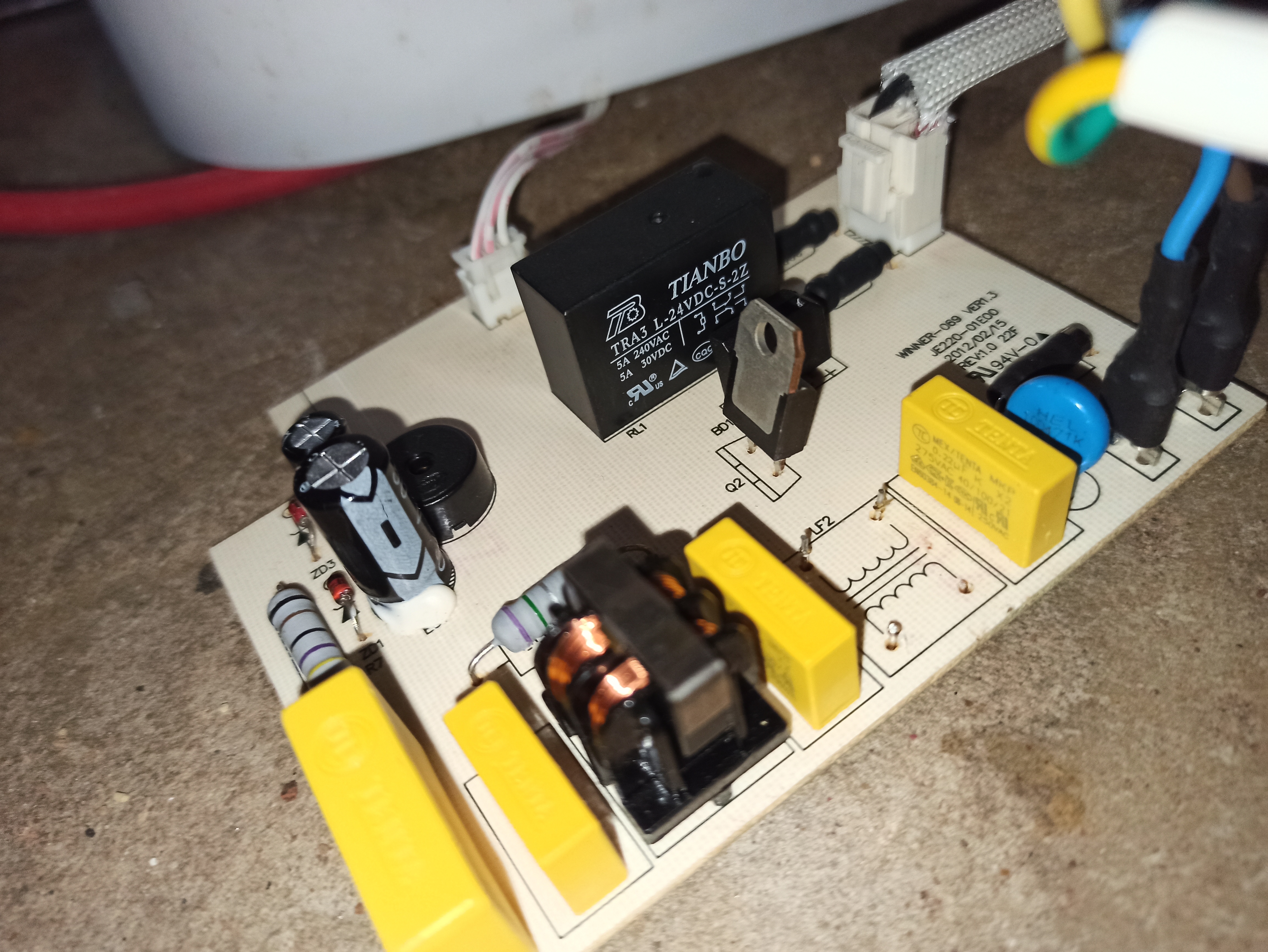

    Carte

    bobine

    #13535
    rocky
    Maître des clés

    salut

    c’est une self de filtrage secteur ,vérifie si l »enroulement est coupé

    mais que fait ou ne fait pas ton robot? quel est la panne ?

    #13544
    Tournesol
    Participant

    Bonsoir,
    Tu dis ; « j’en ai identifié un qui était abîmé » …

    Qu’est-ce que tu lui trouve de mauvais ???

    à cette self ? …
    Les enroulements respectifs sont-ils passant au multimètre ?
    .
    .

    Le vieux Tryphon

    #13567
    Mathieuz
    Participant

    <p style= »text-align: left; »>Toute la partie du dessus est cassée, pour une meilleure qualité d’image, celle-ci vient d’un site internet. Le robot fait un bip interminable et le moteur ne démarre pas</p>

    #13568
    Mathieuz
    Participant

    « Les enroulements respectifs sont-ils passant au multimètre ? »

    Je ne sais pas le vérifier, il faudrait que vous me guidiez svp

    #13571
    rocky
    Maître des clés

    salut

    mets une image de ton multimètre pour te guidé

    #13579
    Tournesol
    Participant

    Bonjour,
    Bonne semaine,

    pour mettre une image cliques la dessus (copier/coller ce qui est entre les guillemets) et c’est facile (mettre l’image dans le bon sens),
    Ensuite copier/coller le lien principal (sans les [ ] et ce qu’ils contiennent :

    « https://img.pccreation.net/upload.html »

    à plus de te lire …
    .
    .
    Le vieux Tryphon

    #13580
    Mathieuz
    Participant
    #13584
    rocky
    Maître des clés

    mets le calibre sur bipper ou 200Ω tu doit avoir une continuité ou faible valeur

    #13587
    Tournesol
    Participant

    MAIS DECHARGER LE CONDO AVANT ! ! !

    si il y en a un et que la self est en place …

    Eyhhhh pardon, c’est une réponse pour un condo de mico onde ! ! !

    Rocky a tout de juste ! ! !

    Dis nous le résultat …
    Il doit y avoir deux enroulement donc une patte ne correspond qu’à une autre et pas deux autres ou plus ! ! !

    #13589
    Mathieuz
    Participant

    En mettant sur 200Ω, j’ai 1,8

    #13593
    rocky
    Maître des clés

    salut

    si tu a 1.8 elle n’est pas coupé, la deuxième self doit etre identique a celle qui est cassé

    verifie les deux resistance de faible valeur une fait 0Ω75 et l’autre 47Ω

    #13610
    Mathieuz
    Participant

    En position 200Ω j’ai :

    Le second self idem que le 1er

    R7: 46,2

    R5: 1,3

    #13611
    rocky
    Maître des clés

    salut

    tous est ok

    #13614
    Mathieuz
    Participant

    D’après vous d’où peut provenir cette panne ? (Pour rappel, lorsque je branche le robot, j’entends juste un bip et le moteur ne se lance pas)

    #13616
    rocky
    Maître des clés

    salut

    quelle tension a tu sur les deux condo

    par contre je sais pas comment tu a mesuré la self mets ont voit les 4 picots sur la carte?
