    Comment démonter SHARP UX-370H / 310H / FO-730H – FAX

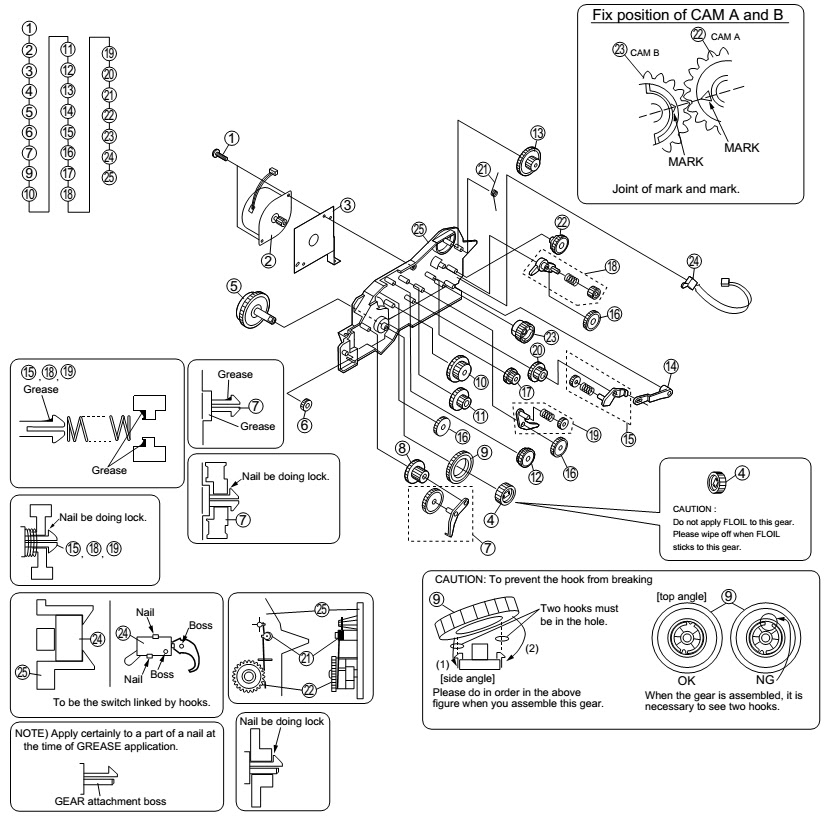

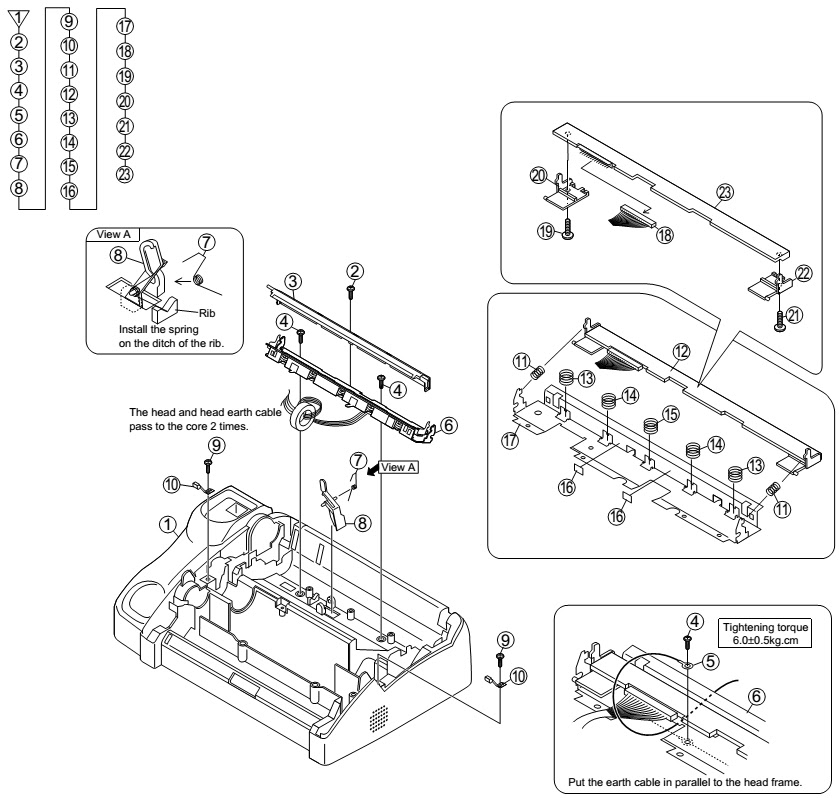

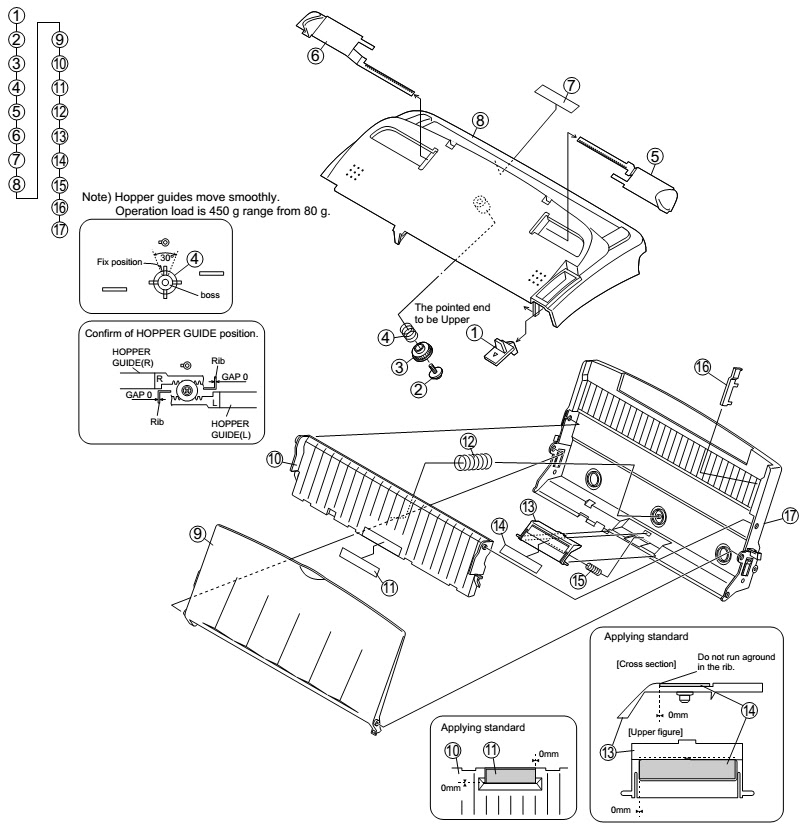

    PROCÉDURE DÉSASSEMBLER [ PTB de, unité d’entraînement, ass’y du cordon d’alimentation et haut-parleur]


    rouleau de papier etc et capteur levier

    Cadre conduire


    Unité sous de cadre, le guide papier original, unité de panneau de commande et l’unité de la CEI.


    Cabinet et le document guide supérieur unité supérieure


    guide de document supérieur


    Sous châssis, haut unité de recouvrement unité RP de la trémie


    Le capot supérieur et RP trémie


    La tête thermique


    traitement de fil

    =================================================================

    SHARP FACSMILE UX-370H/310H/FO-730H – BLOCS DE MÉCANISME


    MÉCANISME
    bloc d’alimentation de document

    opération d’alimentation de document

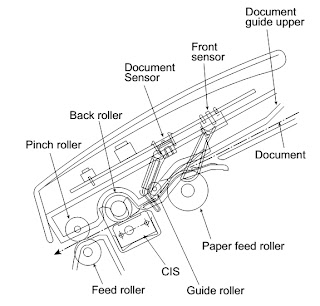

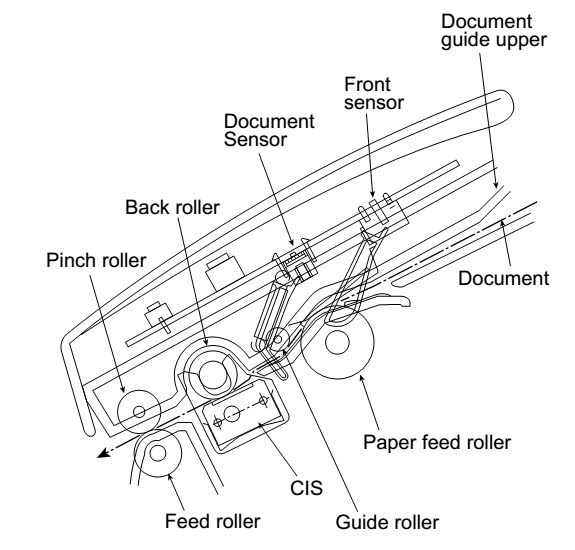

    • L’original, qui est définie dans le document trémie, alimente automatiquement lorsque le capteur avant est activé. Ceci active à son tour le moteur à impulsion qui entraîne le rouleau d’alimentation en document. Le document s’arrête quand le bord avant est détecté par le capteur de document.
    • Le bord d’attaque de l’original est alimenté un nombre spécifié d’impulsions après que le bord avant du document est détectée pendant le processus de lecture pour commencer.
    • Le bord de fuite de l’original est introduit un nombre déterminé d’impulsions après que le bord arrière du document, désactive le capteur de document. Le processus de lecture s’arrête alors et l’original est déchargée.
    • Lorsque le capteur avant est dans l’état OFF (aucun document n’est pas mis en place dans le guide de la trémie), l’entraînement sera arrêté lorsque le document est déchargée.



    Mécanisme Hopper

    La section de la trémie contient des guides de document qui sont utilisés pour ajuster la trémie à la largeur du document original. Cela garantit que l’
    RSS origine directement dans la machine de fax pour la numérisation.
    largeur de document: 148 mm à 216 mm (A5 de taille longitudinale Lettre dimension longitudinale)
    REMARQUE : Réglez le guide de document après la mise en place du document.

    Chargeur automatique de documents

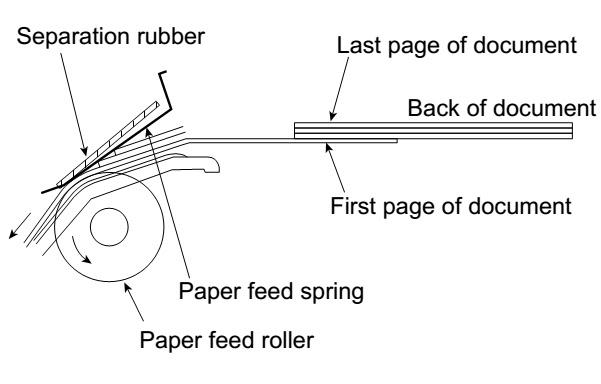

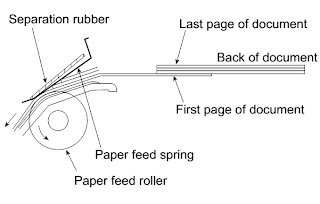

    • Utilisation du rouleau d’alimentation de papier et la plaque de séparation en caoutchouc assure un transport exempt d’erreurs et de séparation des documents. Le ressort à lame appuie sur le document sur le rouleau d’alimentation en papier pour assurer une alimentation régulière du document.
    • méthode de séparation de document: plaque de caoutchouc de séparation.

    REMARQUE : les documents et les documents Double-face enduite sur le papier d’enregistrement par télécopieur doivent être insérées manuellement. La quantité d’alimentation de document ne peut être modifiée en fonction de l’épaisseur de document.

    Documents correspondant à un poids de papier de plus de 64,3 kg (74.3g/m2) et plus léger que 135 kg (157g/m2) sont acceptables pour l’alimentation manuelle.
    Documents plus lourds que 135 kg en fonction du poids de papier doivent être dupliquées sur un copieur pour le rendre opérationnel dans le fac-similé.
    Chargement des documents

    • Assurez-vous que les documents sont de taille et d’épaisseur convenable, et sans plis, des plis, des boucles, de la colle humide, une encre encore humide, clips, agrafes et les broches.
    • Placez les documents face vers le bas dans la trémie.
    • Ajustez les guides document à la taille du document.
    • Alignez le bord supérieur de documents et les placer délicatement dans la trémie. La première page sous la pile sera repris par le rouleau d’alimentation pour se préparer à la transmission.

    NOTES:
    Bord roulé de documents, le cas échéant, doit être redresser.
    Ne pas charger les documents de différentes tailles et / ou l’épaisseur ensemble.

    • Documents nécessitant l’utilisation de support de document
    • Documents plus petits que B6 (128mm x 182mm).
    • Documents plus minces que l’épaisseur de 0,06 mm.
    • Les documents contenant des plis, des plis, ou des boucles, en particulier ceux dont la surface est enroulée (courbure maximale admissible est de 5 mm).
    • Les documents contenant des larmes.
    • documents de carbone à des créances. (Insérez une feuille de papier blanc entre l’arrière de carbone et le support de document pour éviter le transfert de carbone de la porte.)
    • Les documents contenant une matière facilement séparables d’écriture (par exemple, celles écrites avec un crayon de plomb).
    • Documents transparents.
    • Plié ou documents collés. Document en support de document doit être inséré manuellement dans le chargeur.


    Bloc d’enregistrement

    Conduite
    Dans le mécanisme d’entraînement, la force de rotation du moteur à impulsions à la fois pour la transmission et la réception est transmise au rouleau d’alimentation en papier, l’enregistrement de rouleau d’alimentation de papier et la vitesse d’entraînement de film de formation d’image à travers l’engrenage impulsion d’essieu moteur, réducteur et d’engrenages planétaires.
    Enregistrement
    Cet équipement utilise le système de transcription thermique, qui utilise le film de formation d’image de la tête thermique.
    La tête thermique: La tête thermique est composé de 2016 éléments chauffants ligne de cheminement, et le pouvoir de résolution est de 8 points / mm. La vitesse maximale est 10ms/line.

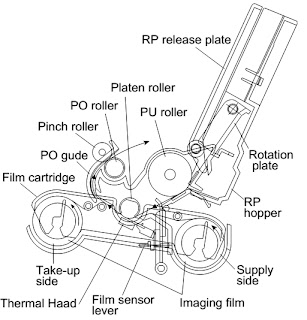

    Structure de mécanisme d’enregistrement
    L’enregistrement est réalisé en appliquant une pression appropriée sur la tête thermique à travers le film de formation d’image du rouleau d’alimentation du papier d’enregistrement et le  papier d’enregistrement.   L’balayage principal se fait par voie électronique, et le sous-balayage se fait mécaniquement (en envoyant le papier d’enregistrement avec l’ enregistrement rouleau d’alimentation de papier).
    Enregistrement de la séquence de transfert du papier
    Le papier d’enregistrement stockée dans la trémie RP est alimenté avec le rouleau d’unité centrale, et le papier d’enregistrement est arrêtée lorsque le capteur P-IN est activé par la détection de son bord avant.

    Ci-après, le film d’imagerie et papier d’enregistrement sont transférés à l’enregistrement rouleau d’alimentation de papier, et la transcription thermique se fait sur le papier d’enregistrement.

    Après transcription thermique, le film de formation d’image est reprise par le rouleau sur le côté enroulement, et le papier d’enregistrement est déchargé par le rouleau de PO. Comme base, l’inégalité de densité résulte principalement de l’alignement longitudinal de la tête thermique à la ligne de chauffe. Dans le cas contraire, la tête est en contact avec l’enregistrement inégale rouleau d’alimentation de papier, ou le film de formation d’image est froissé.
    Les éléments suivants sont décrits comme étant le procédé de contrôle simplifié.

    • Est l’alimentation et les câbles de signal de la tête thermique traités convenablement?
    • Ne semble le même symptôme, même si le chef pression thermale est remplacé?
    • Est le rouleau d’alimentation du papier d’enregistrement concentrique? (La densité est inégale à intervalles.)
    • Est-ce le même symptôme apparaît même si la tête thermique est remplacé?
    • Est le film d’imagerie taché ou froissé?
    • ============================================================================================

    • Répondre en citantTÉLÉCOPIEUR SHARP UX385 – FO785 – NX575IT FAX – SERVICE / MODE diagnostic et de service commutateur logiciel

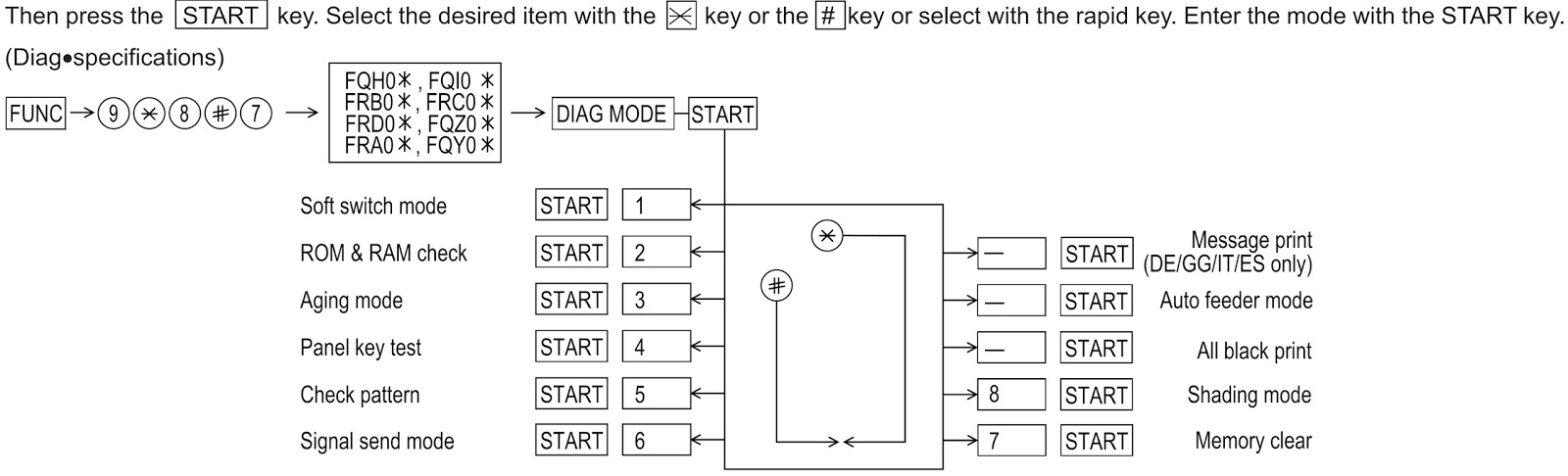

      OUVERTURE DE LA MODE DIAGNOSTIC

      presse

      FQH0 (UX-385DE)
      FQI0 (FO-785DE)
      FRB0 (UX-385GG)
      FRC0 (UX-385IT)
      FRD0 (FO-785IT/NX-575IT)
      FQZ0 (UX-385ES)
      FRA0 (FO-785ES)
      FQY0 (UX-385H)

      Si le mode diag ne peut être réglé, répéter l’opération en mode de diagnostic, d’effectuer l’opération suivante.
      Après la mise sous tension et «Attendez un instant » est indiqué, appuyez sur la touche STOP.
      En ce qui concerne la réponse de processus (demande de l’ingénierie de production) « Attendez un instant » indication de l’heure peut apparaître selon le moment de la touche STOP. Si la touche STOP est enfoncée, « EFFACER MEMOIRE? » apparaît.

      ARTICLES DE DIAGNOSTIC

      NO
      DIRECT KEY [FO-785 / NX-575]

      DIRECT KEY
      UX-385
      Contenu
      Fonction
      1
      1
      1
      SWITCH MODE SOFT
      Commutateurs logiciels sont affichés et modifiés. Liste peut être sortie

      2
      2
      2
      ROM et RAM CONTRÔLE
      ROM est somme vérifiée, et la RAM est adaptée. Liste de résultats est sortie.

      3
      3
      3
      MODE VIEILLISSEMENT
      10 feuilles de motifs de vérification sont émis toutes les 5 minutes par feuille.

      4
      4
      4
      PANEL KEY ESSAI
      Touches du panneau sont testés. Liste de résultats est sortie.

      5
      5
      5
      Vérifiez le modèle
      Motif de contrôle est sortie.

      6
      6
       ==
      ENVOYER MODE SIGNAL
      Différents signaux de communication FAX sont sortie

      7
      7
       ==
      CLEAR MEMORY
      Mémoire de sauvegarde est effacée, et est fixé à la livraison

      8
      8
       ==
      OMBRAGE MODE
      compensation de l’ombrage est effectué dans ce mode.

      9
       ==
       ==
      ALL BLACK PRINT
      Pour vérifier la tête d’impression, points entiers sont imprimés sur l’intervalle de 2 m

      10
       ==
       ==
      Chargeur automatique MODE
      Insertion et décharge du document sont testés.

      11
       ==
       ==
      MESSAGE Imprimer
      Le message d’affichage de chaque langue est imprimé conjointement avec l’équivalent anglais.
      (DE / GG / IT / ES uniquement)

      DESCRIPTION D’ARTICLES

      Mode de commutation logicielle
      Permet de modifier les paramètres de commutateurs logiciels.
      Le commutateur logiciel qui est stocké en interne est réglé en utilisant les touches.
      Les commutateurs logiciels disponibles sont SW-A1 à SW-N3.
      Le contenu de commutateurs logiciels est indiquée dans la page 2-5 à 2-18.
      Les contenus sont définis les paramètres par défaut d’usine.
       ROM et RAM chèque
      ROM exécute la vérification de la somme, et la RAM exécute le test correspondant.
      Le résultat sera annoncé avec le nombre de sons courts de la sonnerie ainsi que par l’impression de la liste de contrôle ROM et RAM. Nombre de sons courts de buzzer
      0 à Aucune erreur
      1 à erreur de ROM
      2 à erreur de RAM (32Kbyte)
      Mode vieillissement
      Si un document est d’abord présent, la copie sera exécutée feuille par feuille.
      Si aucun document n’est présent, le motif de vérification sera imprimé feuille par feuille. Cette opération sera exécutée à une vitesse d’une feuille par 5 minutes, et sera terminé à un total de 10 feuilles.
      test de touche du panneau
      Ce mode est utilisé pour vérifier si chaque touche fonctionne correctement ou non.
      Appuyez sur la touche sur le panneau de commande, et la clé est affiché sur l’affichage. Par conséquent, appuyez sur toutes les touches. A cette époque, enfin appuyez sur la touche STOP. Lorsque la touche STOP est enfoncée, les touches qui ne sont pas jugés comme «pressé», seront imprimées sur la liste de résultats. Partie LED du capteur d’image de contact (CIS) est maintenu pendant la durée entre le moment où «START» du mode de test de panneau à la fin avec la touche STOP.

      • Vérifiez le modèle

      Ce mode est utilisé pour vérifier l’état de la tête d’impression. Il se termine avec le motif suivant imprimé sur une feuille d’impression.

      1. Bande longitudinale 2 Env. 30 mm. 2 points noirs et points blancs sont 2 ont progressé de façon répétée sur une seule ligne.
      2. Complète Environ noir. 30 mm.



      mode d’envoi de signal

      Ce mode est utilisé pour envoyer différents signaux au circuit lors de la communication de FAX. Chaque pression sur la touche START envoie un signal dans la séquence suivante. En outre, le signal sonore est également sortie de l’enceinte lorsque le moniteur de ligne du commutateur logiciel est activé.

      1. Aucun signal
      2. 14400bps (V.33)
      3. 12000BPS (V.33)
      4. 14400bps (V.17)
      5. 12000BPS (V.17)
      6. 9600BPS (V.17)
      7. 7200BPS (V.17)
      8. 9600BPS (V.29)
      9. 7200BPS (V.29)
      10. 4800 bps (V27ter)
      11. 2400BPS (V27ter)
      12. 300bps (FLAG)
      13. 2100Hz (DEC)
      14. 1100Hz (GNC)
      15. PSEUDO RINGER

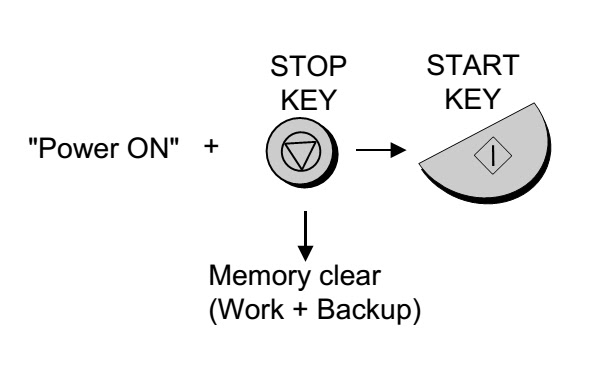

      Effacement de la mémoire

      Ce mode est utilisé pour effacer la mémoire de sauvegarde et de rétablir les paramètres par défaut.
      Mode d’ombrage
      La mode est utilisé pour la compensation de la prise de vue. Pour la lecture, mettre en place le document original spécial. La rémunération de tir mémorise les données de référence de blanc et de noir pour la lecture. En outre, les données mémorisées ne sont pas effacées même si le mode effacement de la mémoire est exécutée.
      Tous impression noire
      Ce mode est utilisé pour vérifier l’état de la tête d’impression et intentionnellement surchauffer. Dots entiers sont imprimés sur l’intervalle de 2 m. Si elle est en surchauffe ou la feuille d’impression est coincé, appuyez sur la touche STOP pour la fin.
      le mode d’alimentation automatique
      Dans ce mode, un document est inséré et déchargé de vérifier la fonction d’alimentation automatique. Après ce mode est lancée, paramétrer un document, et le document d’alimentation sera testé automatiquement.
      Message Print (DE / GG / IT / ES uniquement)

      Dans ce mode, toutes les données de message, qui sont utilisés pour l’affichage de l’indication et de la liste d’impression, sont imprimées sous forme d’une table de contraste de la langue sélectionnée et en anglais.
