Comment démonter UNITÉ PRINCIPALE – CANON LBP1120 – laser – [2]

COUPE

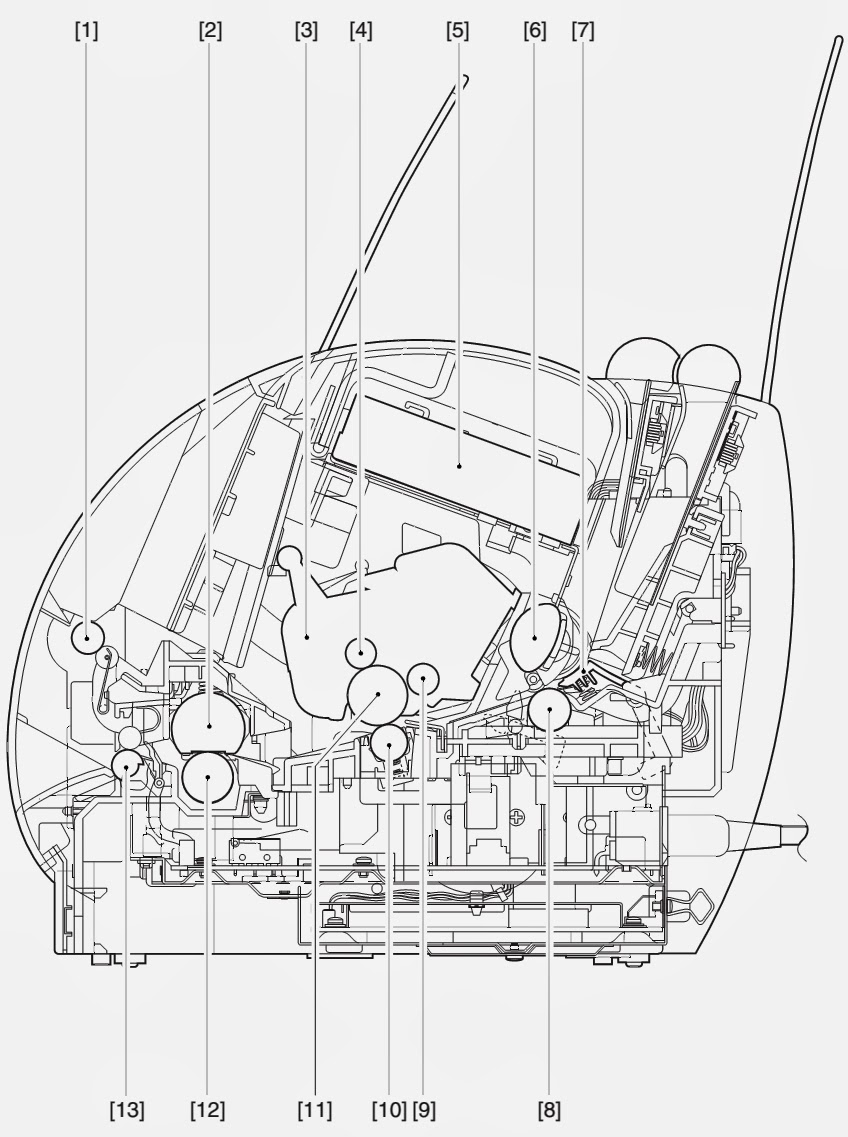

[1]: rouleau de sortie face vers le bas.
[2]: unité de film de fixation
[3]: cartouche EP-22
[4]: rouleau de charge primaire
[5]: unité laser / scanner
[6]: rouleau de rendez-vous
[7]: Tampon de séparation
[8]: ROULEAU
[9]: cylindre développement
[10]: Transfert de charge rouleau
[11]: tambour photosensible
[12]: rouleau de pression
[13]: fixation rouleau de livraison

Retirez le couvercle arrière, capot gauche / droite, et la couverture supérieure.
Pour activer la déconnexion des connecteurs, décoller l’étiquette d’avertissement (laser) à mi-chemin.

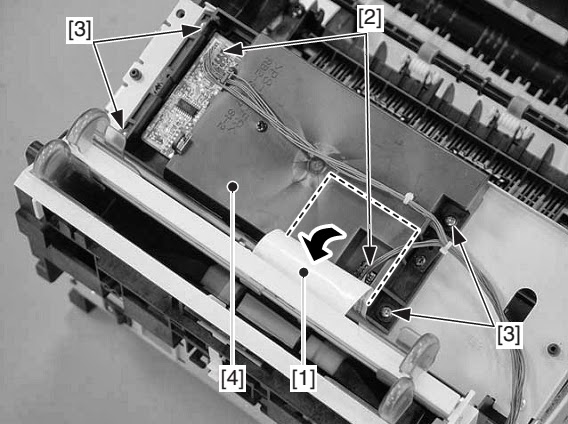

Débrancher les 2 connecteurs et retirez les 4 vis, puis détachez l’unité laser / scanner.

Ne démontez pas l’appareil laser / scanner, vous ne serez pas en mesure de régler dans le domaine.
Il n’y a aucune étiquette d’avertissement (laser) utilisé sur l’unité laser / scanner offert dans le cadre du service. Si vous remplacez l’ensemble, retirez la

étiqueter de l’ensemble existant, et de le transférer à la nouvelle assemblée. Ou, utiliser l’étiquette d’avertissement de nouveau disponible (des pièces de rechange). Assurez-vous également de cacher complètement les ouvertures de connecteur de vue.
Assemblée entraînement
Retirez le capot arrière et le capot gauche / droite.

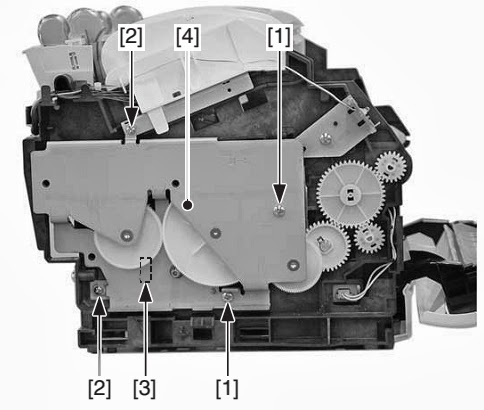

Retirez les 2 vis et 2 vis équipés d’un lave-linge. Faites glisser l’ensemble d’entraînement légère, et débrancher les connecteurs de supprimer l’ensemble d’entraînement.

Nourrir Assemblée
Retirez l’ensemble de commande de moteur.

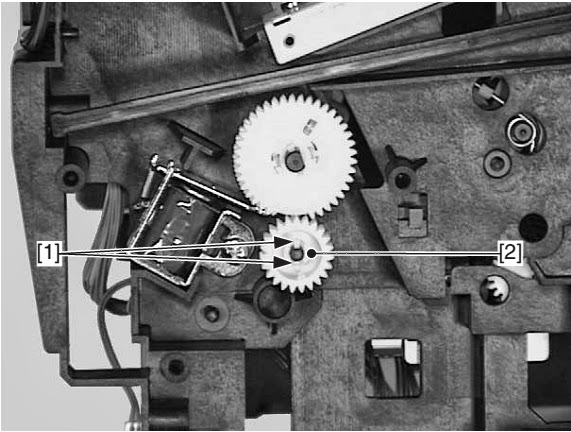

Libérez les deux griffes, et enlever les 2 roues et la vis.
Poussez les deux griffes, et retirer le coussinet.

Retirez les 2 vis et débrancher les 2 connecteurs, puis retirez l’ensemble d’alimentation.



Assemblée de livraison
Ouvrez le couvercle de la cartouche.
Retirez le patron, et retirez la face cachée rouleau de livraison douille, puis faites glisser la livraison rouleau face vers le bas vers la droite pour se détacher.
Tirez le levier de relâchement de la pression à l’avant de relâcher la pression.

Retirez les 2 vis et faites glisser l’assemblage de livraison vers la droite pour se détacher.


Fixing Unit Film
Retirez le capot arrière et le capot gauche / droite.
Retirez l’ensemble de la prestation.

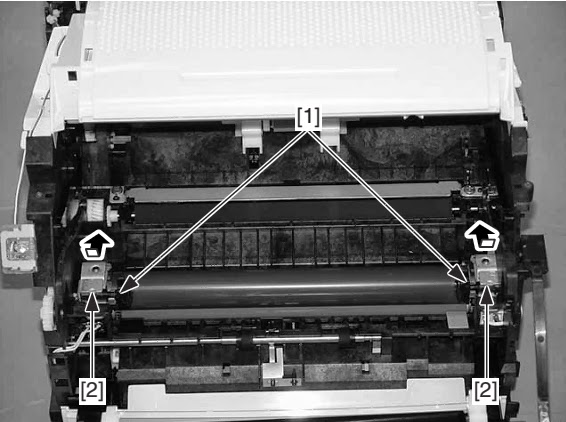

Avec le levier de relâchement de pression décalée vers le haut, appuyez sur l’unité de pression de fixation (gauche / droite) en haut, puis faites-le glisser vers l’arrière pour détacher.

Débrancher le connecteur.


Débrancher le connecteur, et libérer le harnais du guide de harnais.

Retirer l’unité de film de fixage.
