Démonter une DS Lite

Affichage de 1 message (sur 1 au total)
  • Auteur
    Messages
  • #1530
    rocky
    Maître des clés

    Tout d’abord il vous faudra un tournevis triangulaire (Nintendo)

    1] Retournez la DS Lite afin d’accéder au dessous de la console.

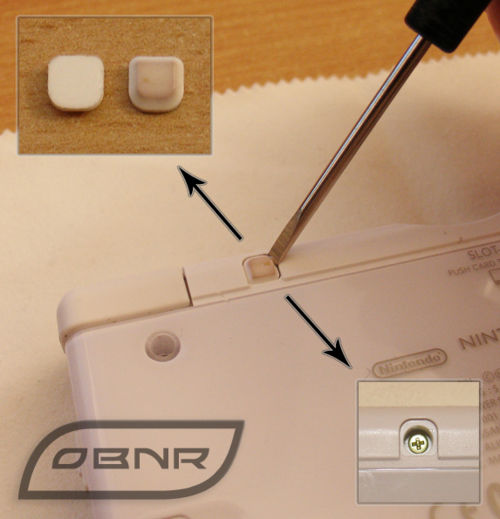

    2] Avec un petit tournevis plat ou un couteau (faire très attention dans ce cas), décollez très doucement les bouts en caoutchouc indiqués sur la photo pour laisser apparaître les vis.

    3] Dévissez avec le tournevis cruciforme le cache de la batterie (la vis ne peut pas s’enlever du cache) et enlevez la batterie en faisant pression avec un objet plat sur la droite de celle-ci.

    4] Maintenant toutes les vis sont apparentes.


    Attention, cette photo est très importante, je vous conseil de bien l’avoir en tête pour le remontage.
    De plus, à partir de maintenant un code couleur est utilisé pour chacun des types de vis.


    Dévissez toutes les vis:
    rouge et gris avec le tournevis triangulaire
    jaune et bleu avec le tournevis cruciforme.

    5] Enlevez le cache GBA et le stylet.
    Avec un objet en plastique, enlevez soigneusement la coque du dessous.

    6] Vous pouvez désormais admirer la carte mère.
    Dévissez la dernière vis (type bleu) qui reste. Puis retirez soigneusement les gâchettes.
    Observez bien comment elles sont installées et n’allez pas trop vite sous peine de perdre les petits ressorts.

    7] Voici les 2 gâchettes, une fois retirées de la console.

    8] Revenons à la carte mère, vous pouvez y voir le module wifi en photo.
    Tirez dessus délicatement (flèche 1), il y aura une légère résistance à cause du bout en caoutchouc collant qui se trouve en dessous sur la droite.
    Puis retirer les 2 câbles (flèches 2 et 3).

    9] Une fois la manipulation précédente réalisée vous devez avoir ceci.

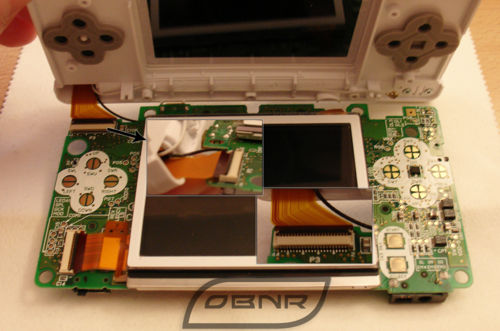

    10] Ouvrez partiellement la console et poussez avec vos doigts sur l’écran tactile afin de faire ressortir la carte mère.

    11] Posez l’ensemble afin d’être comme sur la photo.
    Vous devez voir une nappe qui relie la carte mère à la partie supérieure de la console.
    Redressez la fixation noire où est connectée la nappe afin qu’elle soit en position verticale
    et ainsi libérez la nappe en tirant légèrement dessus avec la pince de précision.

    12] Poussez le bout de la nappe pour qu’il soit comme sur la photo.
    Puis tirez sur le fil noir de l’antenne précédemment connecté au module wifi afin de le faire passer sous le lecteur de carte et libérer totalement la carte mère.

    13] Voici donc la carte mère entièrement libérée, mettez la soigneusement de côté pour l’instant.

    14] Dévissez les 2 vis (nouveau type « orange » / cruciforme).
    Et retirez la partie de la charnière droite qui s’enlève d’elle même
    (celle sur laquelle apparaît normalement les lumières (charge/Wifi/batterie faible).

    15] Poussez sur la nappe afin de la faire passez dans la fine fente.
    Puis séparer les 2 partie en plastique de la coque pour faire apparaître l’intérieur de la charnière. Retirez l’anneau en métal avec la pince de précision.

    16] Avec la pince de précision enlevez délicatement la partie en métal qui permet normalement à la console de maintenir l’écran incliné.

    PARTIE SUPÉRIEURE
    17] Avec un couteau très fin, enlevez délicatement les petites étiquettes qui cachent les vis.
    Vous allez retrouver 4 vis type bleu, à dévisser avec le tournevis cruciforme.

    18] Maintenant que les 4 vis sont enlevées, faites coulissez les 2 parties comme sur la photo afin d’ouvrir la partie supérieure de la console.

    19] Voici la partie haute telle qu’elle devrait vous apparaître.

    20] Retirez l’écran, pour se faire, vous allez devoir enrouler la nappe afin de la faire passer par le reste de charnière.

    21] Retirez l’autocollant qui se trouve sur le dessous de l’écran.

    La coque est désormais complètement retirée!
