Ecran 55″ sans tuner EDENWOOD M5501

  • Ce sujet contient 14 réponses, 3 participants et a été mis à jour pour la dernière fois par rocky, le il y a 1 année.
15 sujets de 1 à 15 (sur un total de 15)
  • Auteur
    Messages
  • #11225
    Anonyme
    Inactif

    Marque : EDENWOOD
    Model : M5501

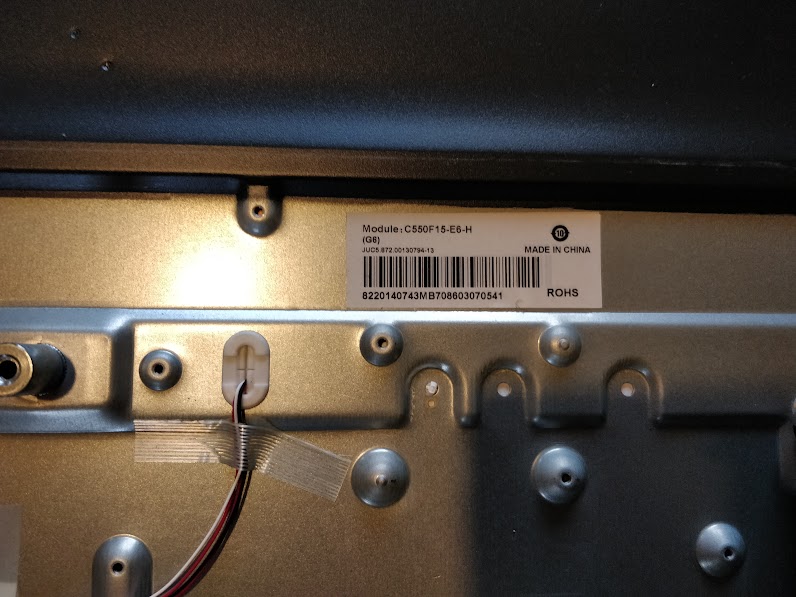

    Châssis: C55F15-E6-H
    Défaut : écran noir, reste que le son



    #11235
    rocky
    Maître des clés

    salut bilienn

    a tu verifié avec une lampe torche si tu aperçois en arriere plan le menu

    quelle sont les tensions que tu trouve au secondaire

    #11311
    Anonyme
    Inactif

    Salut Rocky,

    j’avais déjà vérifié a la lampe torche sans résultat. Nouvel essai avec cette fois une source connectée, j’ai le son mais toujours rien en éclairant l’écran.

    Pour les tensions du secondaire, j’ai repris ton exemple dans le post : https://www.depanetout.com/Forums/topic/edenwood-m5501-ecran-pc/#post-5907

    • Multimètre en position DC
    • Masse prise sur la vis de fixation de la carte en haut a droite
    • J’ai mis l’indication « insta » pour dire que ce n’est pas mesurable. Le multimètre change de calibre sans donner de valeur ! comme si on mesurait une tension AC !
    • La tension de sortie qui doit être normalement de 214V pour cette carte oscille entre 270 et 300V !

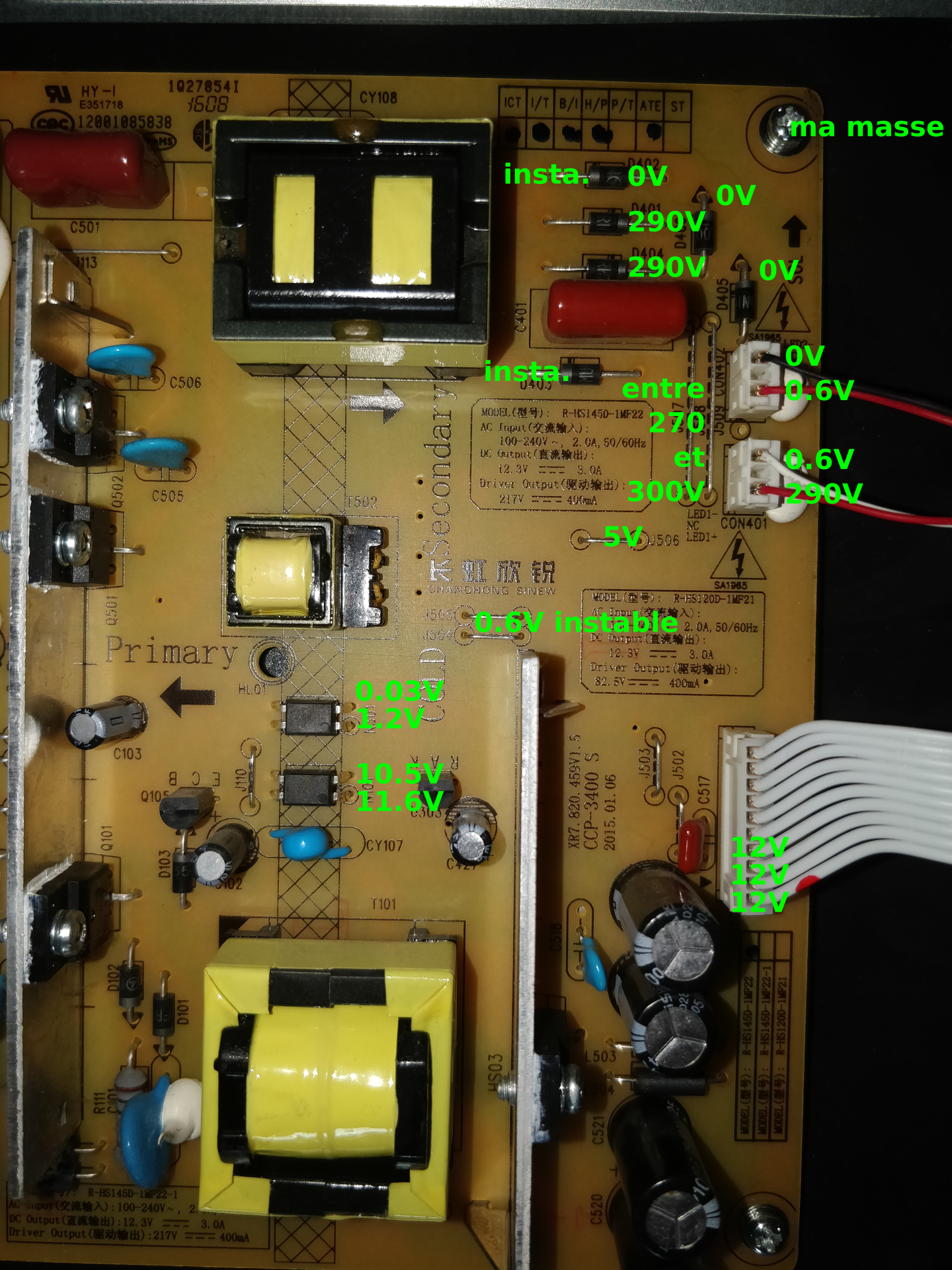

    tensions secondaire

    Je n’est pas encore entamé l’ouverture pour accéder et contrôler les LED, mais j’ai de tel écarts avec tes mesures que je me pose vraiment des question sur l’alim.

    #11328
    rocky
    Maître des clés

    salut

    pour la méthode de la torche il faut être dans le noir total ,ensuite allume ton et mets toi sur menu ou autre et baladé la torche sur tous l’écran

    verifie le mini fusible sur la carte tampon ,sur l’une des deux carte en bas

    #11337
    Anonyme
    Inactif

    Salut,

    Nouveau test de la torche dans le noir complet connecté a un ordi, et en effet, il y a bien une image ! C’est très faible mais présente sur la totalité de la dalle. Merci de m’avoir fait revenir aux bases 😉

    Concernant le mini fusible, je l’ai testé au multimètre en mode « continuité », et il est OK. Mais je pense ce test n’était pas utile si je suis la logique de ton diagnostique, c’était dans le cas ou je ne voyais toujours rien a la torche.

    Pour ceux qui le cherche, il est vraiment petit, identifié F1 3A/23V, entouré en rouge sur la photo :

    mini fusible t-con

    Donc on a le LCD qui est OK, mais le rétro-éclairage qui est KO.

    Pb alim ou pb LED ?



    #11338
    rocky
    Maître des clés

    ton alim est bonne ,ce ton tes leds qui sont a remplacer

    dans mon dépannage meme probleme j’ai remplacer uniquement les leds hs

    Edenwood M5501 Ecran Pc

    #11340
    Anonyme
    Inactif

    Les écarts sur les tensions que j’avais relevé ci dessus et les tiennes ne te semble pas bizarre ?

    Surtout au niveau des 2 connecteurs du rétro-éclairage  ?



    PS : j’arrive pas à afficher les images dans les réponses ! Je suis obligé de faire « charger l’image » sur le texte de remplacement, il y a une astuce ?

    #11342
    rocky
    Maître des clés

    salut

    pour les images pour quelle s’affiche elles doivent ce terminer par l’extension  .jpg ou .png sinon tu mets le lien ,voici le lien que tu as mis

    https://drive.google.com/file/d/1hLAljwZ5qM4c2bi_Jq_9h7lLUhfkBTT6/view

    en sortie des leds tu a 0,6V donc problème de leds, ne cherche pas plus loin

    #11688
    Anonyme
    Inactif

    Je viens de recevoir les LED, il y a plus qu’a opérer la bête…

    #11694
    rocky
    Maître des clés

    salut

    tiens nous au courant A+++

    #11825
    Anonyme
    Inactif

    J’ai enfin pris un peu de temps dimanche pour démonter le rétroéclairage :

    Démontage du rétroéclairage

    https://drive.google.com/file/d/1ZrX2HMSfgM7pMpFxW3EYkdZaWnTCvDuK/view?usp=sharing

    Le plus dur aura été de déclipser le cadre autour de l’écran sans rien casser.

    Mais avant de décoller les bandes de LED pour les remplacer, j’ai voulu les tester individuellement. Alimentée en 3.3V aux extrémités de chaque LED (il y a un petit contact pour chaque LED sur la bande), et ben elles fonctionnent toutes !

    Donc retour a la case départ…

    #11827
    rocky
    Maître des clés

    salut bilienn

    cela ne veux rien dire quelle s’allume toutes ,remplace les leds ,et sans remonter la dalle branche le tv elle devrais tous s’allumer

    il faut aussi ce mefier des connecteur entre chaque bandes leds

    #11937
    Anonyme
    Inactif

    Salut Rocky,

    Il faut s’incliner devant le maitre 😉 tu avais raison.

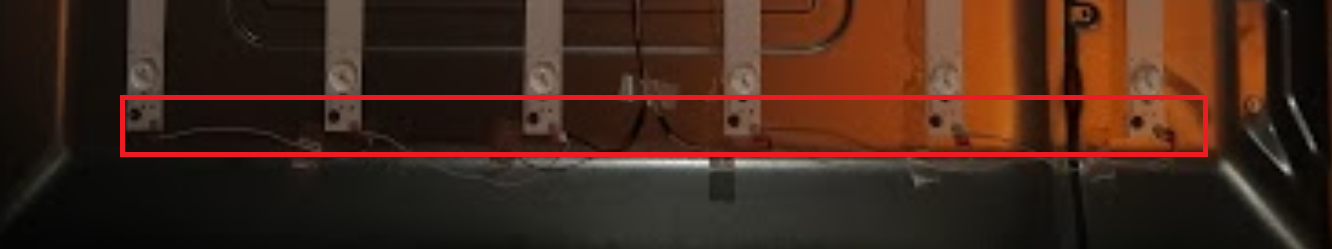

    En effet en montant les nouvelles bandes LED tout c’est allumé :
    Rubans LED ok https://drive.google.com/file/d/14vbin-uwsnXuHq_bNNBrDPjTMEsdr5Vi/view?usp=sharing
    Ruban LED 2 ok https://drive.google.com/file/d/1_BZed2934Go4yiTI8_YyveEmXT1hXsou/view?usp=sharing

    Par contre cette réparation a fini mal, j’ai fissuré la dalle au remontage…

    Entièrement ma faute, j’ai mal placé les baguettes plastiques qui entourent la dalle. N’ayant pas vu leurs positions au démontage, j’avais pas compris qu’elles allaient entre le réflecteur et la dalle, et celle ci a forcé sur un plot de centrage du réflecteur. snif snif… Cette fois l’écran est bien HS.

    En tout cas un grand merci pour ton aide et de m’avoir guidé dans les entrailles d’un écran. On y était pas loin de la réussite… a un pico prêt.

    #14783
    Abdel
    Participant

    Y a-t-il quelqu’un ici qui pourrait m’envoyer le schéma electrique de cette carte d’alimentation ?
    Merci

    #14785
    rocky
    Maître des clés

    salut abdel

    il faut ouvrir ton propre sujet et nous decrire le probleme

    ref:alim?,gestion ?
