    HP Compaq Presario V5000 Notebook PC – PROCÉDURE DÉSASSEMBLER

    DEMONTAGE

    • Signaler le numéro de série de l’ordinateur à HP pour demander des informations ou commander des pièces de rechange. Le numéro de série se trouve sur le dessous de l’ordinateur.

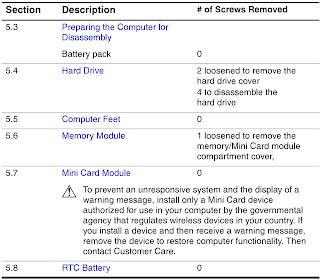

    DEMONTAGE SEQUENCE GRAPHIQUE



    Préparer le démontage

    • Arrêtez l’ordinateur. Si vous ne savez pas si l’ordinateur est éteint ou en veille prolongée, allumer l’ordinateur, puis éteignez-le via le système d’exploitation.
    • Déconnectez tous les périphériques externes connectés à l’ordinateur.
    • Débranchez le cordon d’alimentation.

    Batterie Nombre de pièce de rechange d’information

    • 12 cellules, 8,8 Amp heure à 407835-001
    • 6 cellules, 4.0 Amp heure à 407834-001

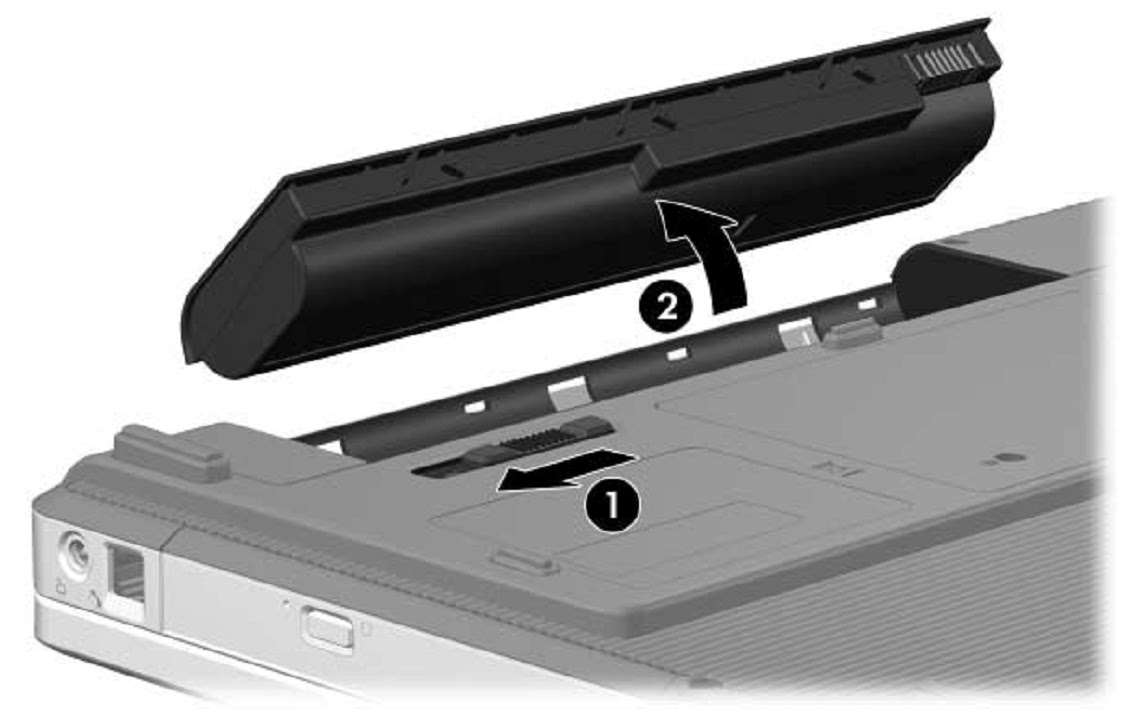

    Retirez la batterie en suivant ces étapes:

    • Allumez l’ordinateur à l’envers avec la face vers vous.
    • Faites glisser la batterie libération de loquet de la batterie [1] à la gauche. (La batterie se désengage de l’ordinateur.)
    • Soulever le bord avant de la batterie [2] et le balancer arrière pour la retirer.


    DISQUE DUR
    De pièce de rechange de nombre

    5400 rpm, 100 Go
    5400 rpm, 80 Go
    5400 rpm, 60 Go
    5400 rpm, 40 Go
    409064-001
    409063-001
    409062-001
    409061-001



    • Préparez l’ordinateur pour le démontage.

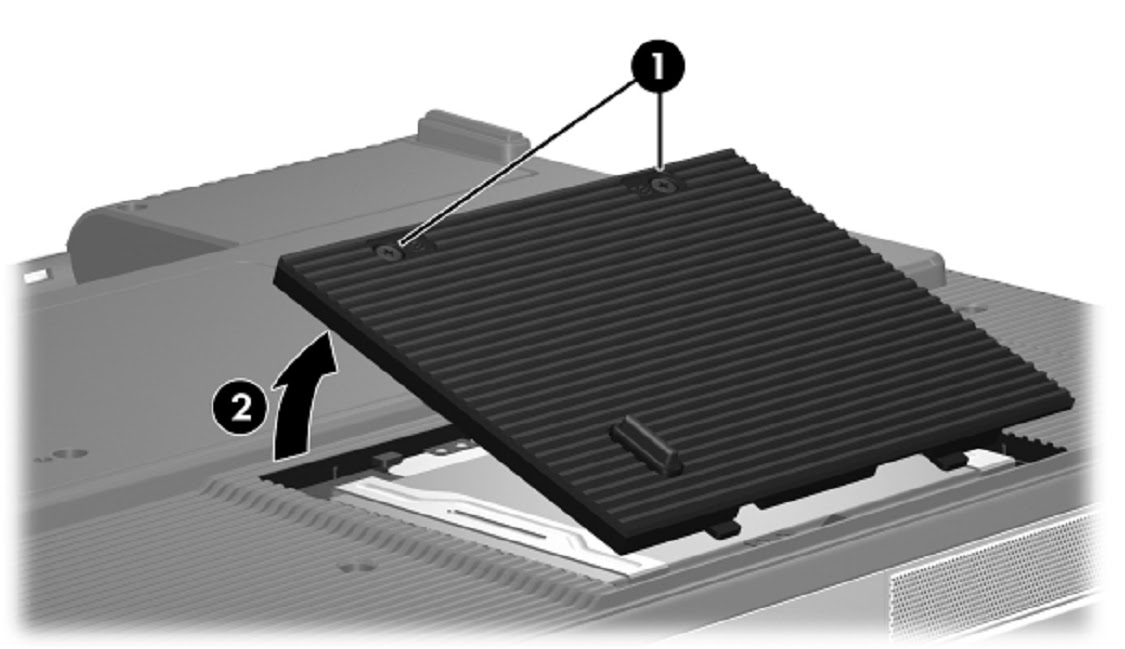

    • Desserrer le PM2.5 deux Phillips × 5.0 vis imperdables [1] qui fixent le cache du disque dur de l’ordinateur.
    • Soulevez le bord arrière du cache du disque dur [2] , puis balancer et vers l’avant et retirez-le.

    • Faites glisser le disque dur [1] vers la droite, puis soulevez le disque dur [2] de la baie de disque dur.
    • Retirez le PM3.0 quatre Phillips × 4,0 vis de la structure du disque dur [1] qui fixent le cadre de disque dur sur le disque dur.
    • Faites glisser le disque dur [2] à partir du disque dur de l’enlever.

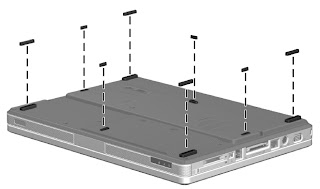

    PIEDS INFORMATIQUES

    • Les pieds de l’ordinateur sont des tampons en caoutchouc adhésives. Les pieds sont inclus dans le Kit plastiques, le numéro de pièce de rechange ( 415691-001 ).
    • Il existe deux pieds informatiques supplémentaires qui sont installés sur la batterie d’alimentation 12 de la cellule. Ces pieds supplémentaires ne sont pas représentés dans l’image ci-dessous.


    MODULE DE MÉMOIRE [1 DIMM]
    De rechange numéro de pièce.

    PC2-5300
    1024 Mo
    512 Mo
    256 Mo

    409060-001
    409059-001
    409058-001

    PC2-4200
    1024 Mo
    512 Mo
    256 Mo

    407767-001
    407766-001
    407765-001

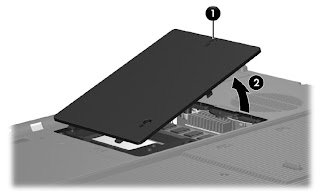

    • Desserrer le PM2.5 Phillips × 5.0 vis captive [1] qui fixe le / Mini Card Module couvercle du compartiment de la mémoire de l’ordinateur.
    • Soulevez le côté droit du couvercle [2] et le balancer et à la gauche et retirez-le. [Le couvercle du compartiment du module de mémoire / Mini Card est inclus dans le Kit plastiques, pièces de rechange numéro 415691-001 ]

    • Répartir les pattes de retenue [1] de chaque côté du support de module de mémoire pour libérer le module de mémoire. (Le bord du module opposée à la prise de courant s’élève à une distance à partir de l’ordinateur.)
    • Retirez le module de mémoire en tirant sur le module de la prise à un angle [2]. [Modules de mémoire sont conçus avec des encoches [3] pour empêcher l’installation incorrecte dans la prise du module de mémoire.]


    MINI MODULE DE CARTE


    Avant de débrancher les câbles d’antenne, prendre note de ce qui est attaché à un câble qui attache de l’antenne sur la carte de communication Mini Card.

    • Débranchez les auxiliaires et principales [1] câbles d’antenne du module de communication Mini Card.
    • Faites glisser la barre de retenue [2] avant. (Le bord du module opposée à la prise de courant s’élève à une distance à partir de l’ordinateur.)
    • Retirez le module de communication Mini carte en tirant sur ​​le module de la prise à un angle [3] .

    Mini modules de communication de la carte sont conçus avec des encoches [4] pour empêcher l’installation incorrecte dans la prise du module Mini Card.


    LECTEUR OPTIQUE [pièces de rechange]

    1. DVD ± RW et CD-RW double couche avec LightScribe lecteur Combo et HLDS à 417699-001
    2. DVD ± RW et CD-RW double couche avec LightScribe Lecteur Combo à 413102-001
    3. DVD / CD-RW double couche avec LightScribe lecteur combo DVD / CD-RW à 413101-001 _ 413100-001.
    • Retirez le PM2.5 Phillips × 5.0 vis [1] qui fixe le lecteur optique de l’ordinateur.
    • Introduisez une fine dans l’encoche [2] à l’arrière du lecteur optique et appuyez sur pour déconnecter le lecteur optique de la carte système.
    • Retirez le lecteur optique [3] .

    • S’il est nécessaire de remplacer le support de disque optique, procédez comme suit:
    • Placez le lecteur optique avec le connecteur vers vous.

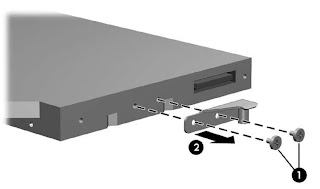

    • Retirez le PM2.0 deux Phillips × 4,0 vis [1] qui fixent le support du lecteur optique dans le lecteur optique.
    • Retirez le support du lecteur optique [2] .


    INTERRUPTEUR COUVERTURE

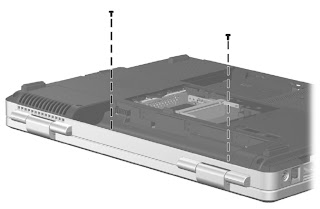

    • Retirez le PM2.5 deux Phillips × 5.0 vis qui fixent le couvercle de l’interrupteur à l’ordinateur.

    • Tourner l’écran à côté de l’ordinateur avec l’avant vers vous.
    • Ouvrir l’ordinateur dans la mesure du possible.

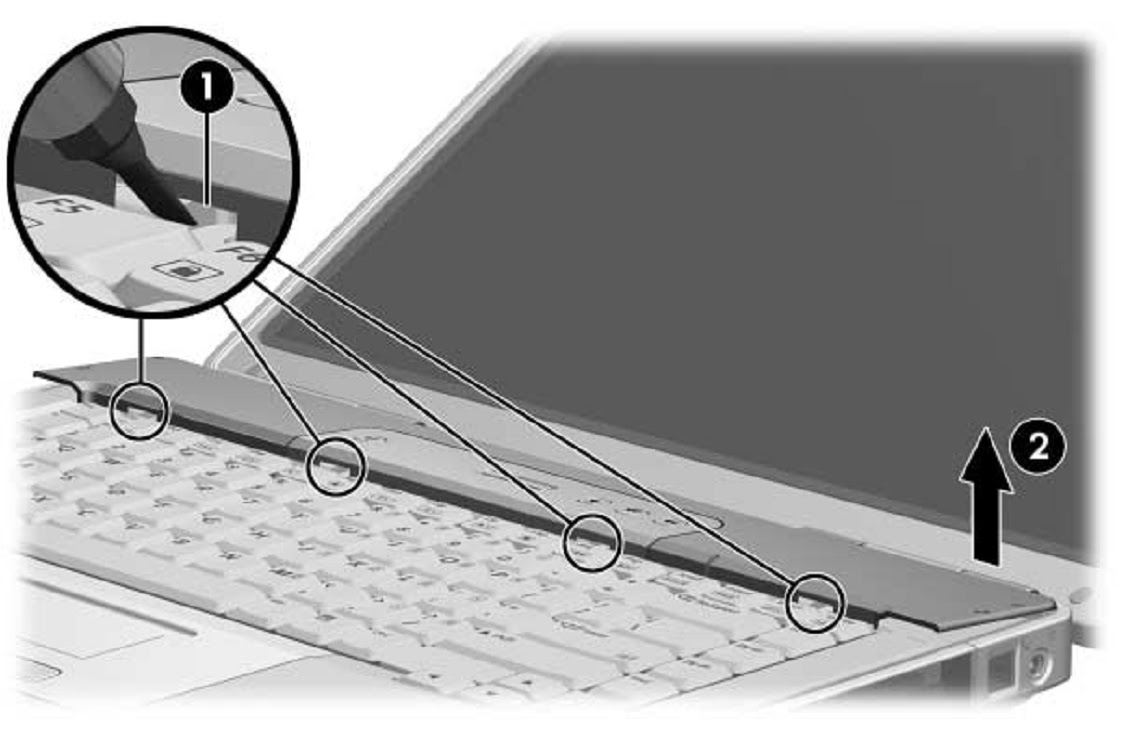

    • Insérez un outil plat dans les encoches de commutation couverture derrière la f1, f5, f11, et insérez les touches [1] et lever jusqu’à ce que le couvercle de l’interrupteur [2] se désengage de l’ordinateur.
    • Retirez le couvercle de l’interrupteur.


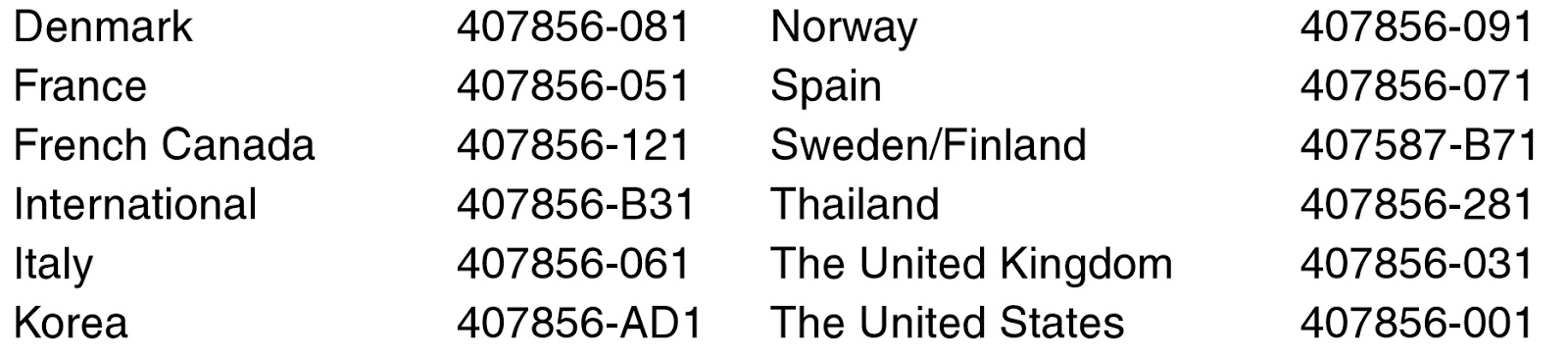

    CLAVIER DE RECHANGE PARTIE RENSEIGNEMENTS

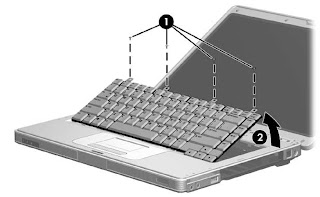

    • Retirez le PM2.5 quatre Phillips × 5.0 vis [1] que fixer le clavier à l’ordinateur.
    • Soulevez le bord arrière du clavier [2] pour le dégager du capot supérieur.

    • Faites pivoter le clavier [1] jusqu’à ce qu’il repose sur le repose-mains.
    • Relâchez le connecteur force d’insertion nulle (ZIF) à laquelle le câble du clavier [2] est fixée et débranchez le câble du clavier [3] .
    • Retirez l’ensemble du clavier.


    Ensemble d’affichage
    Tous les ensembles d’affichage comprennent un câble de l’écran, les émetteurs-récepteurs sans fil d’antenne et des câbles d’antenne.
    15,4 pouces, WXGA BrightView avec à 407842-001
    15,4 pouces, WXGA antireflet à 407840-001

    • Avant de débrancher les câbles d’antenne, prendre note de ce qui est attaché à un câble qui attache de l’antenne sur la carte de communication Mini Card.
    • Débranchez les câbles d’antenne sans fil auxiliaires et principales [1] à partir du module Mini Card.
    • Retirez le PM2.5 deux Phillips × 13.0 vis [2] qui fixent l’ensemble d’affichage à l’ordinateur.

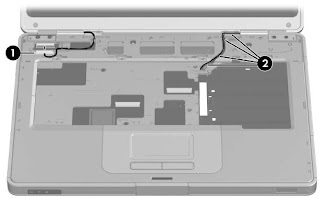

    • Débranchez le câble de l’écran [1] de la carte système.
    • Retirez les câbles d’antenne sans fil à partir des clips [2] dans le capot supérieur.


    ATTENTION : Soutenir l’ensemble de l’écran lorsque vous retirez les vis suivantes. Le défaut de soutenir l’ensemble d’affichage peut entraîner des dommages à l’ensemble d’affichage et d’autres composants de l’ordinateur.

    • Retirez le PM2.5 quatre Phillips × 9.0 vis [1] qui fixent l’ensemble d’affichage à l’ordinateur.
    • Soulevez l’ensemble de l’écran vers le haut et retirez-le [2] .
