    COMMENT RÉGLER [PG] (Planten Gap) – EPSON L800 – EPSON L801 – IMPRIMANTE


    AJUSTEMENT PG

       Réglez la distance entre la surface de la tête et le guide papier avant Assy (platine) correctement et régler le parallélisme sur le côté de la colonne 0e et sur le 80e
    colonnes latérales pour assurer la qualité d’impression fiable. Une fois le transport Assy et / ou des bagues de réglage ont été retirés ou chaque fois que nécessaire pour toute autre raison, faire cet ajustement pour corriger l’écart de l’espace d’exposition.



    Position

    PG Taille (mm)

    Demande d’impression (choisi parmi PG liste de drapeau pour
    tête frottement / normal)
    Séquence
    Application
    PG-APG Accueil

    1.2

    EPSON papier épais spécial
    PGPP, cartes postales, mat, etc
    Nettoyage
    Mesure de CR,
    Détection VH
    Position d’origine CR
    Chercher
    PG typ. Mécanique
    défaut

    1.7

    Papier ordinaire
    EPSON papiers minces spéciaux, SF, etc
    Frottant avec PG1.2 est évitée
    PG +

    2.35

    Enveloppes
    Frottant avec PG1.2 et 1.7 est évité
    PG + + 4.2 Impression de CD-R En cas de remplacement d’encre

    OUTILS
    Jauge d’épaisseur: 1,15 mm (x2). 1,3 mm (x2) et un tournevis cruciforme.
    La jauge d’épaisseur pour être utilisé doit être exempt de poussière et de la saleté et de la déformation. Assurez-vous de nettoyer avant de l’utiliser.
    Veillez à ce que la tête d’impression n’est pas sale ou rayé.
    Pour assurer une grande précision de réglage, installer les adaptateurs dans la voiture, et déplacer le droit de transport et à gauche en tirant la courroie sans tenir le chariot.

    • Effectuez ce réglage après l’installation du mécanisme de l’imprimante et de l’article CISS. (Installez l’échelle linéaire après ajustement.)
    • Avec L800/L801, quatre étapes de réglage PG sont disponibles par l’intermédiaire du mécanisme de la SGA. Cependant, cet ajustement avec le mécanisme en position minimum PG (PG-: 1,2 mm). (Reportez-vous à « 1.5.4 Unité APG » (p.41) et ci-dessous.)

    PG POSITION RÉGLAGE PG

    Procédure de réglage
    Valeur spécifiée PG: 1,2 ± 0,1 mm

    • Installer de nouvelles cartouches d’encre dans le chariot.
    • Retirez le support Cadre câble.
    • Vérifiez que l’APG Assy et le transport sont à la PG position.

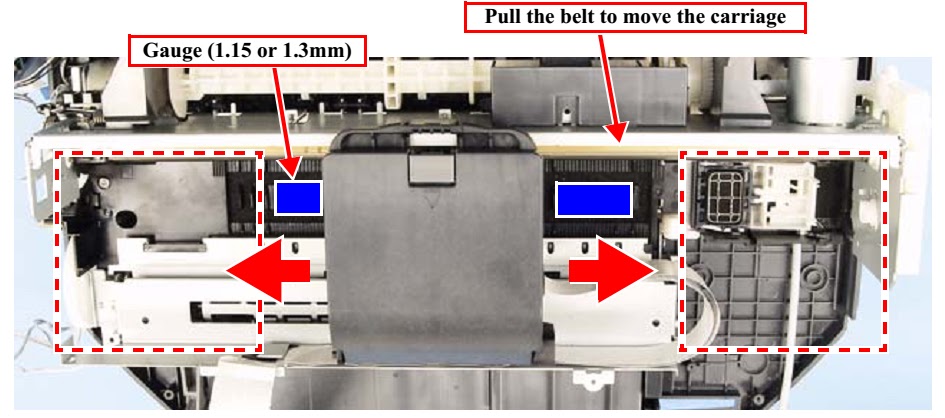

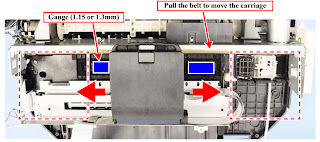

    • Déplacez le chariot au centre du plateau, et placer 1,15 mm jauge d’épaisseur sur la gauche en alignant le bord gauche de la seconde nervure du guide papier avant. Et placer une autre jauge d’épaisseur de 1,15 mm sur le droit d’aligner son bord droit avec la nervure droite du guide papier avant.

    NOTE : La jauge d’épaisseur ne doit pas être réglé sur la gauche nervure sur le guide papier avant.

    • Tirez la courroie de distribution pour déplacer le chariot à l’extrémité gauche.
    • Si le chariot est en contact avec la jauge, ajuster la gauche Parallélisme Bush d’augmenter le transport à une position où la tête d’impression ne vient pas en contact avec la jauge.
    • Tirez la courroie de distribution pour déplacer le chariot à l’extrémité droite.
    • Si le chariot est en contact avec la jauge, régler le droit Parallélisme Bush d’augmenter le transport à une position où la tête d’impression ne vient pas en contact avec la jauge.
    • Déplacer le chariot vers la zone médiane de la platine, et placer des jauges d’épaisseur 1,3 mm au niveau des extrémités gauche et droite de la platine.
    • Tirez la courroie de distribution pour déplacer le chariot à l’extrémité gauche.
    • Si le chariot ne pas entrer en contact avec la jauge, refaire le réglage.
    • Tirez la courroie de distribution pour déplacer le chariot à l’extrémité droite.
    • Si le chariot ne pas entrer en contact avec la jauge, refaire le réglage.
    • Marquer la position indiquée de remise des diplômes de la droite et la gauche Parallélisme Bush, et serrez les vis. (Couple de serrage de vis: 0,8 ± 0,1 N • m)
