Sony KD55XG8596 s eteint clignote 6 fois

[Twist]

Bonjour,
J’ai vu qu’il existe déjà un sujet concernant ma panne, mais le sujet date d’il y a 2 ans et à priori semble fermer car je ne peux pas éditer dessus !
Je me permet donc d’ouvrir un nouveau sujet

Mon cas est très simple, la télé s’allume, logo Sony ok, Logo Android qui démarre et la télé s’éteint au bout de 20 secondes, suivi de la Led rouge qui clignote 6 fois.
Après quelques recherches il semble que se soit un problème de rétro éclairage
Ayant quelques notions dans le domaine et un peut de matériel, voici ce que je constate

Après ouverture du capot j’ai directement testé les leds du rétro éclairage via les connecteurs de la CM
Mais n’ayant pas de schéma j’ai besoin de vos conseils :
Le connecteur + possède 6 emplacements mais 4 fils:
1 et 6 NC
2 et 3 : gris
4: gris liseré rouge
5: gris

et le connecteur – lui il a 8 emplacements et 6 fils
1 et 8 NC
2 et 3 : gris
4: gris liseré rouge
5, 6 et 7 gris

Déjà je me demande pourquoi le nombre de fils n’est pas le même entre le + et le –
Ensuite j’ai utilisé un testeur de leds et voici le résultat en prenant la mesure par position 2 avec 2, 3 avec 3 etc…

2 : 104V
3 : 96,8V
4: 300V
5: 97V
6: 96,9V
7: 300V

Pour info ayant 4 fils + et fils 6 – pour effectuer le test du fil – en pos 6 et 7 j’ai garder le + de la Pos 5
Donc avec le  +5 et le -6  j’ai 96,9V
en revanche avec le 5+ et le 7- j’ai 300V
Ensuite j’ai fait des test croisés et en prenant le + 4 et le – 7  j’ai 97V
et pour Finir en prenant le +2 et le -4 j’ai 96,8V
Bien entendu à chaque test les leds s’allument, avec une faible intensité mais elles s’allument

Conclusion, je constate qu’en croisant le test les leds réagissent mais pas dans la logique de l’ordre de connexion des fils !
Donc ma question, avez-vous un schéma ou une idée si mon diagnostic est fiable ?
Je vais essayer de mettre des photos en ligne

Un grand merci pour votre aide

Twist

[Twist]

Enfin réussi,

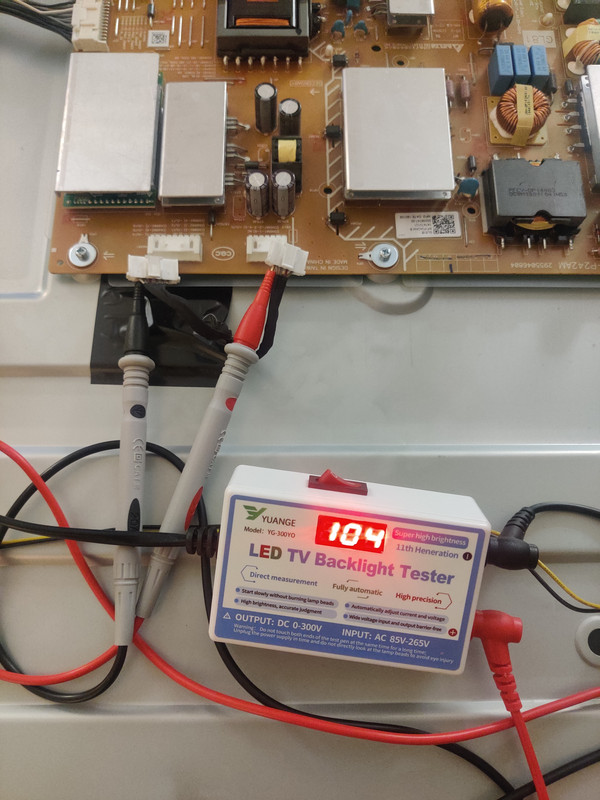

Voici le contrôle du premier fil : pos 2 à pos 2

[Twist]

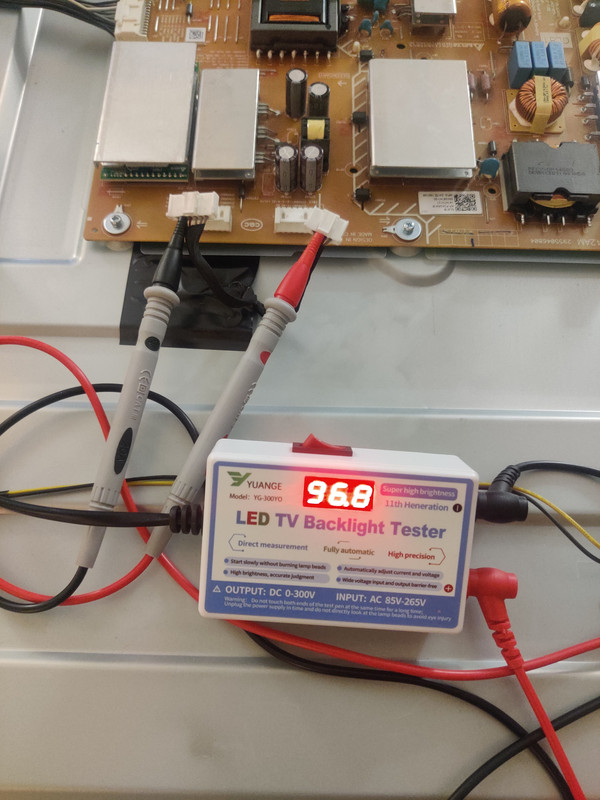

3 à 3

[Twist]

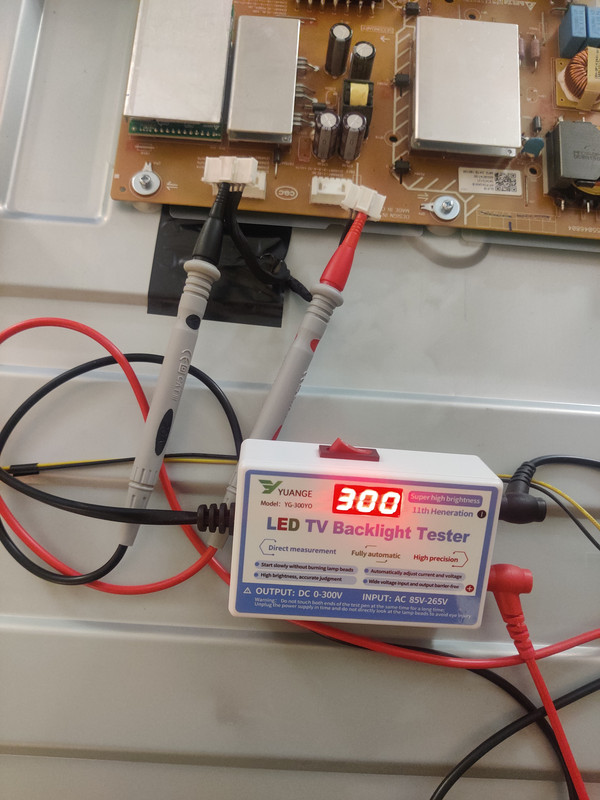

4 à 4

Je ne vais pas mettre toutes les photos car les mesures sont déjà écrites dans mon premier post
Dans l’attente de votre aide

Merci

[rocky]

salut twist

quelle est la reference de la carte d’alim et gestion ?

[Twist]

Bonjour Rocky

La ref carte alim: AP-P241 AM – B
la ref CM :  BSL  1-983-791-31   Mais je ne suis pas sur, je vais la démonter pour vérifier derrière

J’ai lu sur l’autre post qui parle du même sujet de mettre à la masse le fil BL_ERR si la t reste allumée ça confirme les leds, je vais faire le test



[rocky]

tu peut aussi verifié avec la lampe torche sur l’ecran

la ref: que tu donne n’est pas bonne AP-P242AM

[Twist]

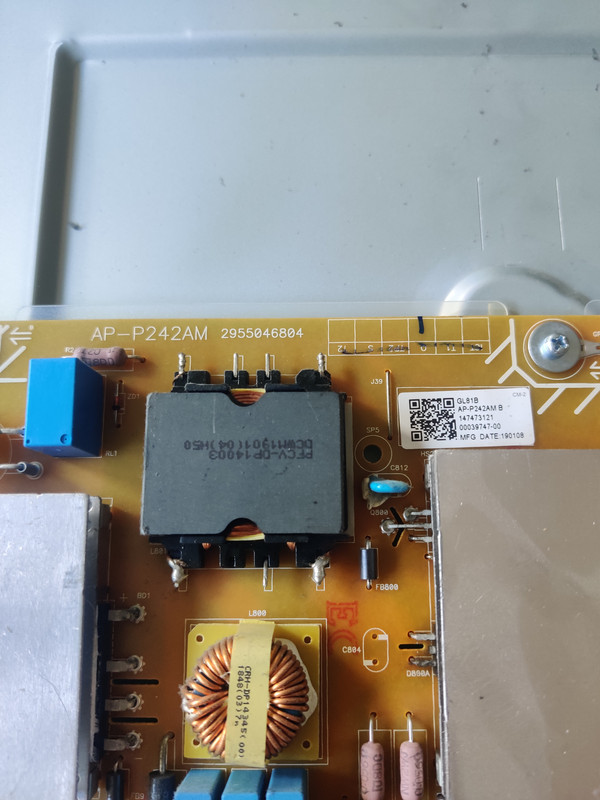

Oui pardon c’est bien AP-P242AM

[Twist]

[rocky]

verifie cette diode si elle n’est pas en C/C j’ai deja eu

sinon 6 clignotement tu doit avoir au moins une led grillé

[Twist]

J’ai suivi l’idée de tester le retro éclairage en mettant à la masse le fil BL_ERR et la télé s’alume à nouveau et fonctionne normalement, j’ai bon chercher une zone d’ombre et je ne vois rien, mais je pense que probablement s’il y a une led de grillée ça ne se voit pas, je verrais dans le noir si ça se voit
Ma question pensez-vous qu’il y a un risque de laisser le fil BL_ERR à la masse ?
ou je dois changer mes rampes Led ?
Merci pour vos retours

Twist

[rocky]

salut

non ne laisse pas le BL_ERR a la masse qui risque de grillé l’étage retro cela fonctionnera mais pour combien de temps et tu sera bon pour une autre alim ,retire la dalle et remplace la led grillé

[Twist]

Je m’en doutait quand même!
En revanche je n’ai pas trouvé de vendeur pour cette pièce à part Ali express, mais je n’ai pas trop envie de l’acheter chez eux, déjà je craint que l’emballage ne soit pas assez solide et la qualité de la pièce je ne sais pas quoi en penser
As-tu un conseil à me donner pour l’achat ?

Merci
