    Salut
    Voici g un soucis avec ma machine à laver (Laden Ev1047 /858410429094) elle avait un problème elle tournais dans un sens, puis grognais peut-être pour l’autre sens de rotation.
    Je me suis renseigné et il s’avérait que le problème venait d’un relais (Hongfa HF 115F /12vdc 16Amp 250Vac) de la carte électronique (Whirlpool L2158/ Bitron 15003549-01)  que g remplacé depuis par un équivalent (Omron G2RL 1A E /12vdc 16Amp 250Vac).
    Depuis ce remplacement maintenant en début de cycle la machine tourne bien ne grogne plus, vidange l’eau (ok) mais au moment ou elle doit prendre de l’eau par le biais de l’electrovanne rien , pas d’admission d’eau, le lave linge se met en défaut signalé par une led. Bien sur robinet d’arrivé d’eau ouvert, et filtre entrée lave linge propre.
    Je signale que l’électrovanne fonctionnait bien juste avant le remplacement du relais (vérification des fiches de connexion à maintes reprises) et g mesuré d’autres organes « résistance, sonde, pressostat, pour le switch de porte, pompe, moteur sont ok car la machine ne se mettrait pas en route du tout sinon !

    Le relais que j’ai changé était soudé bien entendu et g galéré pour l’enlever (le flux décapant ça aide/ fer à souder 30W) mais g bien peur que des composants limitrophes n’ont pas aimés ces surchauffes répétitives qui pourrait les avoir endommager.

    Il faut savoir que le prix de la carte électronique coute un tiers du prix de machine a laver neuve, donc voilà.

    Alors l’électrovanne double et g mesuré 3,4 Kohms pour chacunes d’entre elles et au moment ou l’une d’entre elle est alimentée g mesuré une tension de 5,4 Volt donc il y a bien un soucis au niveau de la carte.

    https://www.fairmondo.de/system/images/007/814/008/original/img_4196.jpg?1476647635

    schéma de la carte (page 10/ vw3.1/ vpw3.1)

    http://www.prs-pms.com/pdf/doc/858410429092.pdf

    • Ce sujet a été modifié le il y a 12 mois par Avatar isfcer.
    #4554
    rocky
    rocky
    Admin bbPress

    Salut

    Si elle  prenait  l’eau avant le remplacement du relais ,c’est que le relais que tu a mis a un probleme c’est pas parce-que il est neuf qu’il fonctionne

    j’ai deja acheter des transistor neuf en court-circuit ,

    ton electrovanne est sous alimenter.elle ne peut pas s’ouvrir

    verifie a la loupe si tu n’aurai pas abimer une piste ou un composant

    mets une photos de ta carte l’endroit ou ça a souffert

    pour mettre une image : https://www.depanetout.com/Forums/topic/comment-mettre-une-image/



    #4555
    Avatar
    isfcer
    Participant

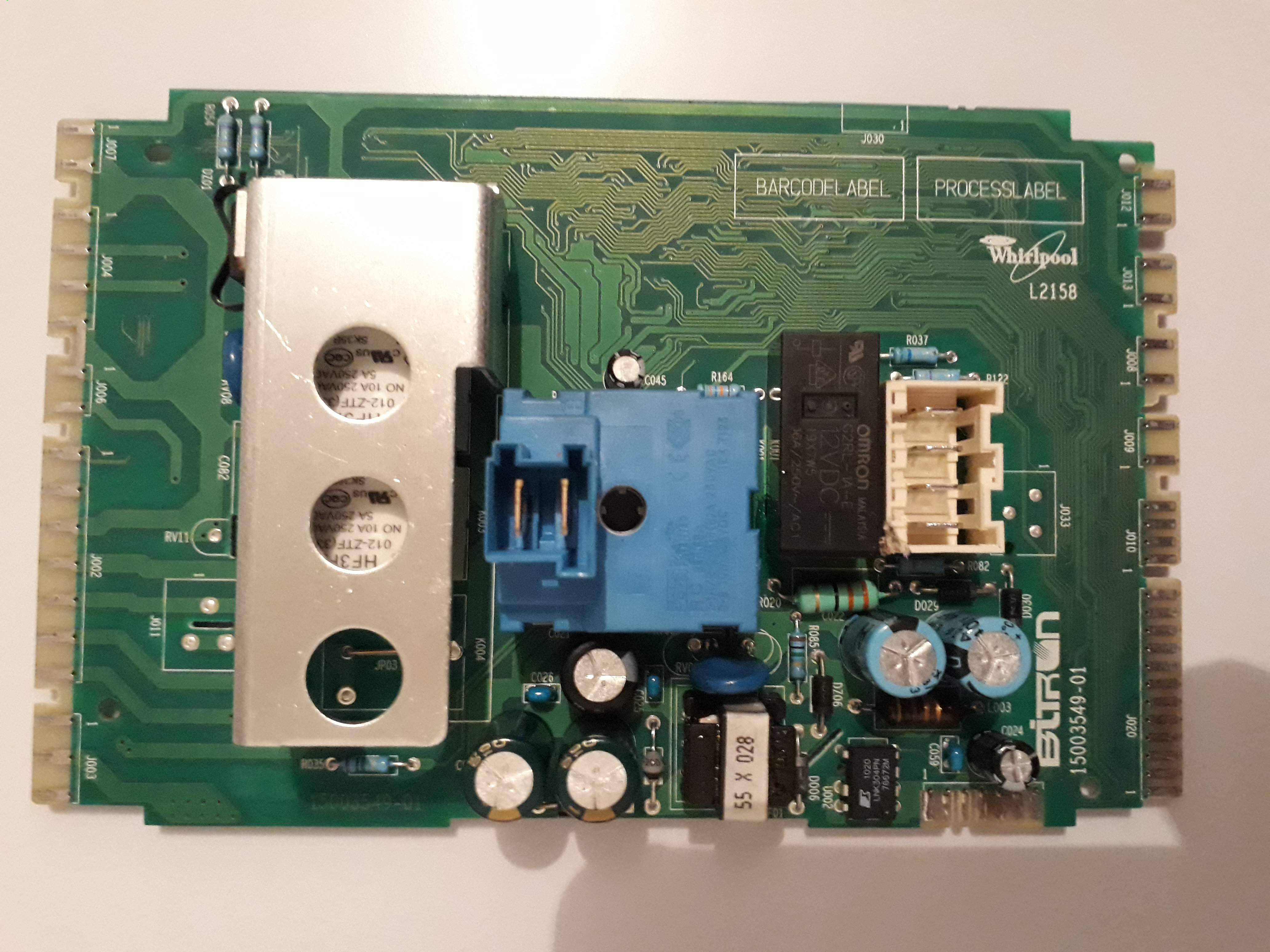

    une vue du dessus de la carte, le relais remplacé est celui qui est en noir

    [url=https://zupimages.net/viewer.php?id=20/05/9eka.jpg][img]https://zupimages.net/up/20/05/9eka.jpg[/img][/url]

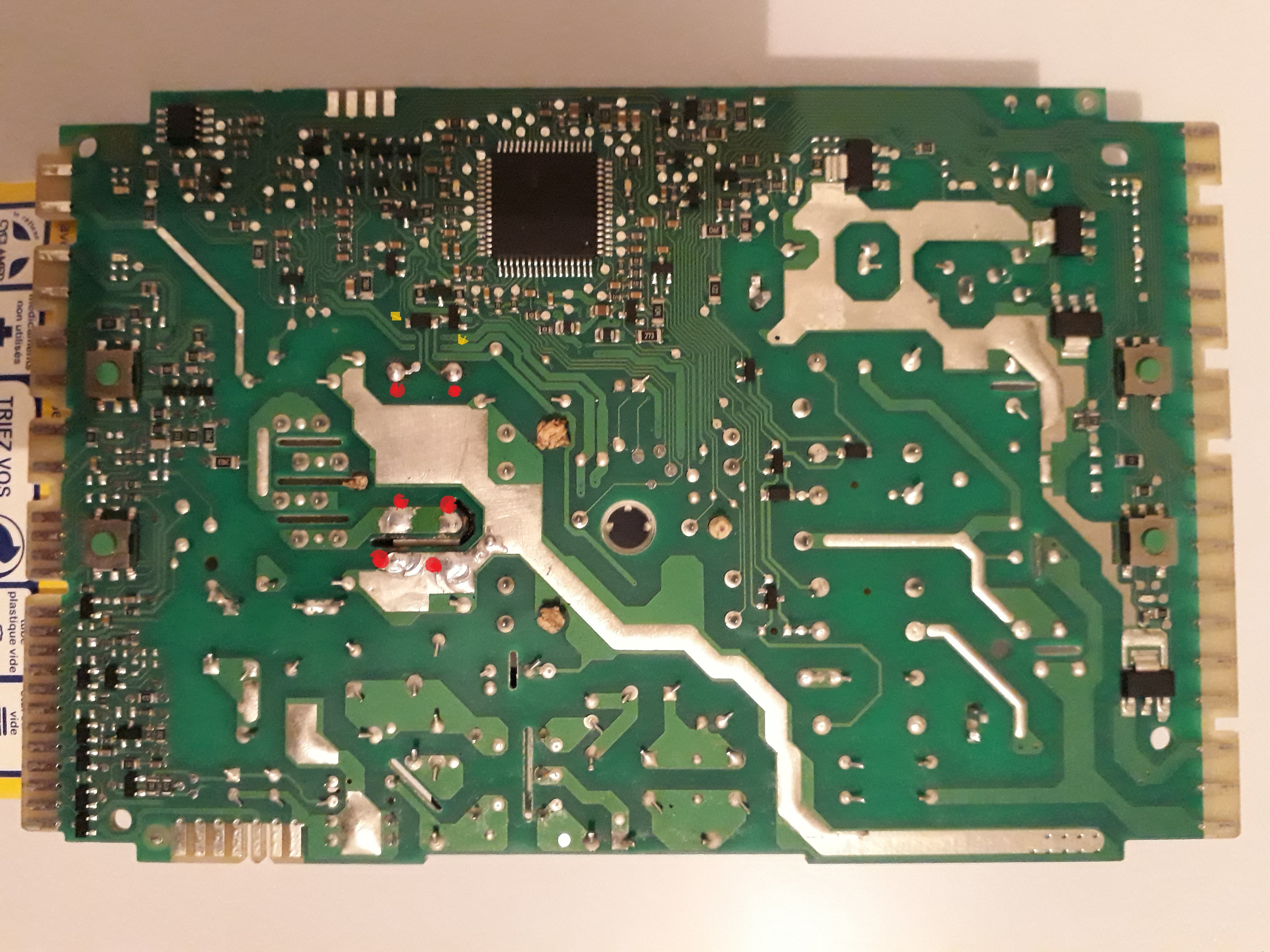

    Les points rouge sont les soudures du relais et les points jaunes sont les composants qui ont peut être souffert  des chauffes répétitives par conduction des pistes dût au fer souder.

    [url=https://zupimages.net/viewer.php?id=20/05/bibx.jpg][img]https://zupimages.net/up/20/05/bibx.jpg[/img][/url]



    #4556
    rocky
    rocky
    Admin bbPress

    Salut

    le relais que tu a remplacer n’a rien avoir avec électrovanne ,c’est celui du moteur c’est pour cela que ça grognait et qu’il tournait que dans un sens

    la  carte n’a pas l’air d’avoir souffert ,pas tres net un peu flou ,a tu verifier, le triac et les deux relais  K002/K003 ce sont ceux la qui commande électrovanne ta-potte dessus sur les relais

    lorsque tu a déconnecté les fiches les a tu bien remis a leurs emplacement

    tu peut refaire l’essaie de remettre l’ancien relais et si elle prends l’eau alors le neuf est hs

    #4570
    Avatar
    isfcer
    Participant

    L’ancien relais est totalement hs, mais g pu tester les relais avec une pile de 9V et on entends les relais claquer, donc apparemment fonctionnel.

    S’ il y a un passionné volontaire (non professionnel) de la région parisienne qui veut bien dépanner ma carte ce serait sympa (diagnostic, etc…)

    #4571
    rocky
    rocky
    Admin bbPress

    salut

    s’il  claque cela ne veut pas dire qu’il est ok,car si les contact sont charbonner rien ne passe.
