bonjours voila j’ai un collegue qui a cette lampe qui fonctionne avec des batterie bosch qui ne fonctionne plus
je l’ai donc ouvert pour voir ce qu’il ce passais et ben voila en photo le resultat
ca a bien cramer dedans, le composant detruit est un XN2115TP j’ai reussi a dechiffre ca dessus, mais pour le condo je ne sais pas ca capa.
https://www.dropbox.com/sh/k401pjpyv2utsks/AAAzz0FNgUyGfwa4ru967dWba?dl=0
salut eddy
cela pourrai t’aider
http://www.szxinna.com/PDF/2011729388.PDF
XN2115 Pilote à courant constant LED à rapport de gradation élevé 40 V/1,5 A Aperçu XN2115 est un courant constant abaisseur de mode de conduction de courant d’inducteur continu Source, utilisée pour piloter une ou plusieurs LED en série. entrée XN2115 La plage de tension est de 8 volts à 40 volts, le courant de sortie est réglable et le maximum peut atteindre 1,5 ampères. Selon différentes tensions d’entrée et appareils externes, XN2115 Il peut piloter des LED jusqu’à des dizaines de watts. Interrupteur d’alimentation intégré XN2115 Éteint, utilisez l’échantillonnage de courant haut de gamme pour définir le courant LED moyen et passez La broche DIM peut accepter la gradation analogique et la gradation PWM à large plage. Lorsque la tension de DIM est inférieure à 0,3 V, l’interrupteur d’alimentation est éteint, XN2115 Entrez dans l’état de veille avec un courant de fonctionnement extrêmement faible. XN2115 adopte le package SOT89-5
https://www.dropbox.com/sh/k401pjpyv2utsks/AAAzz0FNgUyGfwa4ru967dWba?dl=0
voila avec plus de photos
voila j’ai recus les composants mais je me demmande quelles pattes va ou ^^
je pose 2 photo avec et dans composant
https://www.dropbox.com/s/t6pdknjdehiglog/1642522268143.jpg?dl=0
https://www.dropbox.com/s/35iv417z39ei6o9/1642522268137.jpg?dl=0
Je t’ai dis ça dans la shoutbox :
https://img.pccreation.net/photos/202201231714054067.JPG
ça devrait te dire ???
Salut Eddy,
Comme décrit dans la shoutbox, il semble que, pour bien faire, il te faut surtout détruire toute la partie brûlée …
En conservant les pistes du 1, du 2 et du 3 et en grattant le vernis vert encore visible, une soudure pourra être efficace, même chose pour le 4 et le 5
Il faudrait savoir ce que sont les deux points noirs (devant le 2) et si il y a le contact avec la partie PAD ou pas, avant de :
soit percer un trou (du diamètre suffisant pour éliminer le carbone entre les points),
soit avec une Dremel et un petit disque fin, créer des isolations (en enlevant le carbone et laissant le substrat) entre les points …
Ainsi, tu sera sûr qu’il est inséré correctement dans le circuit électriquement, sans court-circuit …Bon courage pour la manip délicate ! ! !
.Le vieux Tryphon
ok je vais faire un essaie, mais il y a la pastille de passega de l’autre coté du pcb (entre 3 et 4) je ne sais pas ci elle était relier a une patte.
pas facile avec ce cratère.
Bonjour Eddy,

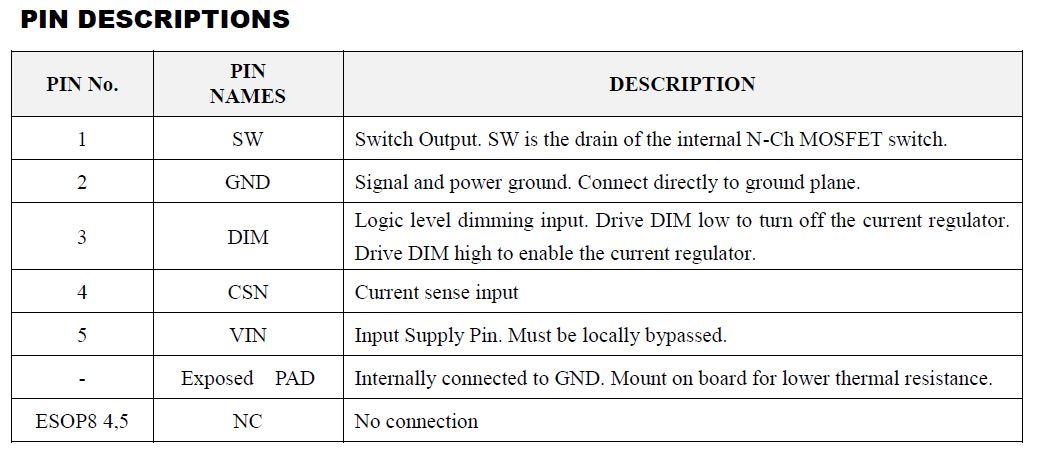

La broche 3 est la broche qui reçoit les impulsions PWM, autrement dit, un signal tout ou rien dont le rapport cyclique varie en fonction du courant et de la voulu dans le régulateur et donc, selon le rapport fait varier la luminosité des leds alimentées.
Si, dans ton engin, il n’y a pas de variation possible, il est certain
Qu’elle est à un potentiel fixe …
La tension, elle étant fixée par la diode Zener D5 (le schéma que je t’ai mis plus haut), est donc fixe dans ce cas !
Ceci indique que la broche 3 devrait être raccordée :
1 soit au plus
2 soit à a masse (le moins)
3 soit à un diviseur de tension fait de deux résistances (et peut-être un condensateur de découplage)
t’as plus qu’à regarder quel fut le choix de Bosch là-dessus.
Ainsi c’est plus clair ?
La datasheet du circuit est dispo si tu la veux aussi …Le vieux Tryphon
Et voilà le lien pour la datasheet complète :
https://datasheetspdf.com/pdf-file/735494/PowTech/PT4115/1
Il y a les caractéristiques complètes …
voila quelque photo de l’avancement de la lampe j’ai gratter tout le charbon ca a donc percé le PCB sous les conseils de tournesol pour qu’il ni est plus de contacte.
j’ai ensuite tailler un petit morceau de cuivre qui sert de dissipateur thermique, car le PT4115 chauffe bcp.
j’ai ensuite souder la patte 2 qui est le GND et qui sert aussi de transfère de chaleur a la plaque en cuivre et resouder les autres pattes. la lampe se rallume mais pas a plein puissance.
j’ai remarquer que la resistance R30 a pris une claque elle a comme repère R200 c’est une 200M ohms. et il faut aussi que je change le fusible il a comme indication N donc 2A, il est hs deoui le debut .
Sur la 2eme photo tu vois la résistance r200 qui a cramé il faut que je la change et que je trouve aussi un fusible cms 2A
pas de souci rocky comme dab je met l’avancement et photo pour aider la communauté
mais comme toujours pour commander les composant il y en a chez RS mais trop de frais de port.
hello j’ai recus et changer la r200 mais ca ne change pas j’ai une question, ne faudrait il pas raccorder la pastille a une patte ? voire photo, je met en noir la liaison de l’autre coté du pcb.
Si la liaison entre les endroits 3 et 4 sur la photo, ne sont pas réunis, c’est un essai à faire …
Mais il faut alors vérifier qu’entre le 3 et le PAD, il n’y a pas de continuité …je me suis pencher sur la lampe et il me faut une resistance 0.13 ohms qui manque entre les pine 4 et 5 du PT4115 comme c’est indiquer sur le datasheet ou je peut mettre autre chose ?
la plus petite que j’ai c’est du 2.7 ohms.
donc si j’ai bien compris, c’est bien la resistance Rs qui regule la luminosité de l’eclairage qui se trouve entre Vin et CNS ( pin 4 et 5) la ou pour le moment je n’ai rien …
combien de watts ? j’ai testé avec une 2.7 ohms ca ne change pas la luminosité mais j’ai l’impression que en la testant elle est hs.
et peut etre metre aussi un condo pour le c15 comme le datasheet mais j’ai le c18 en place 100uf selon datasheet mais je crois qu’il y a un 18uf.
