lave linge Essentiel B : ELF614D1

[rocky]

lave linge Essentiel B : ELF614D1

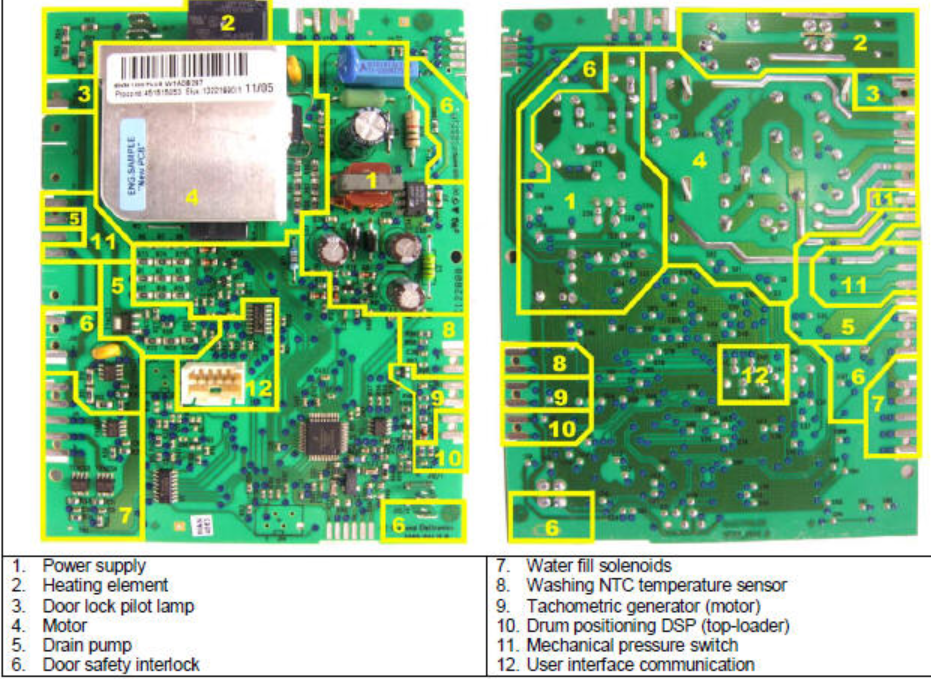

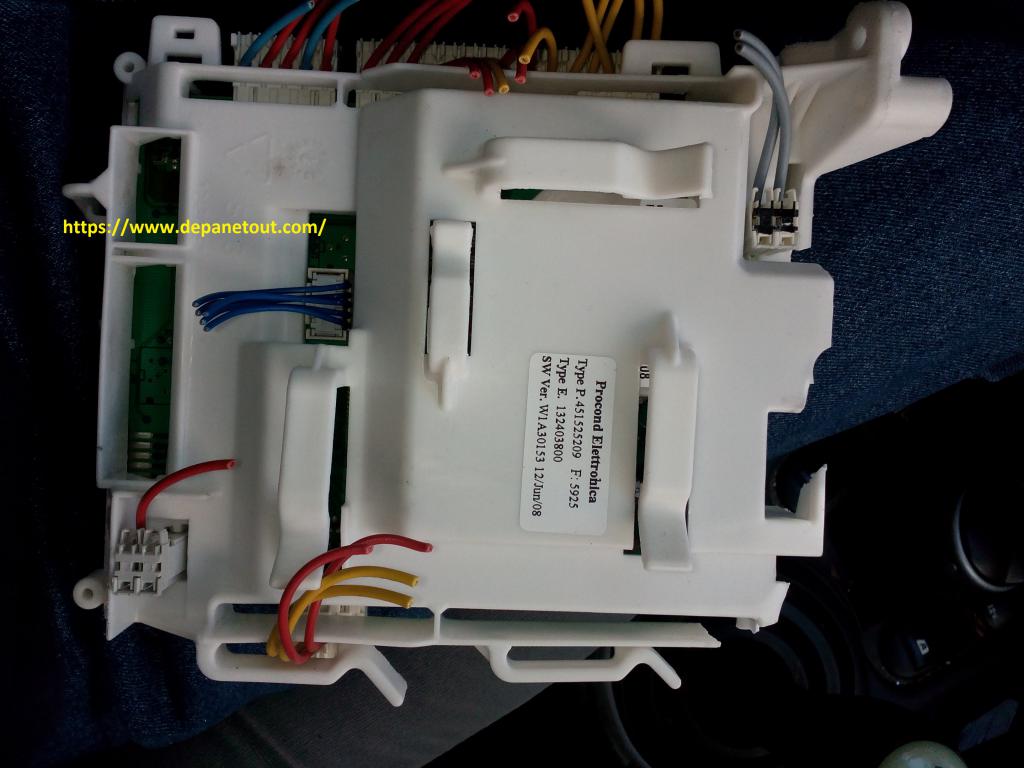

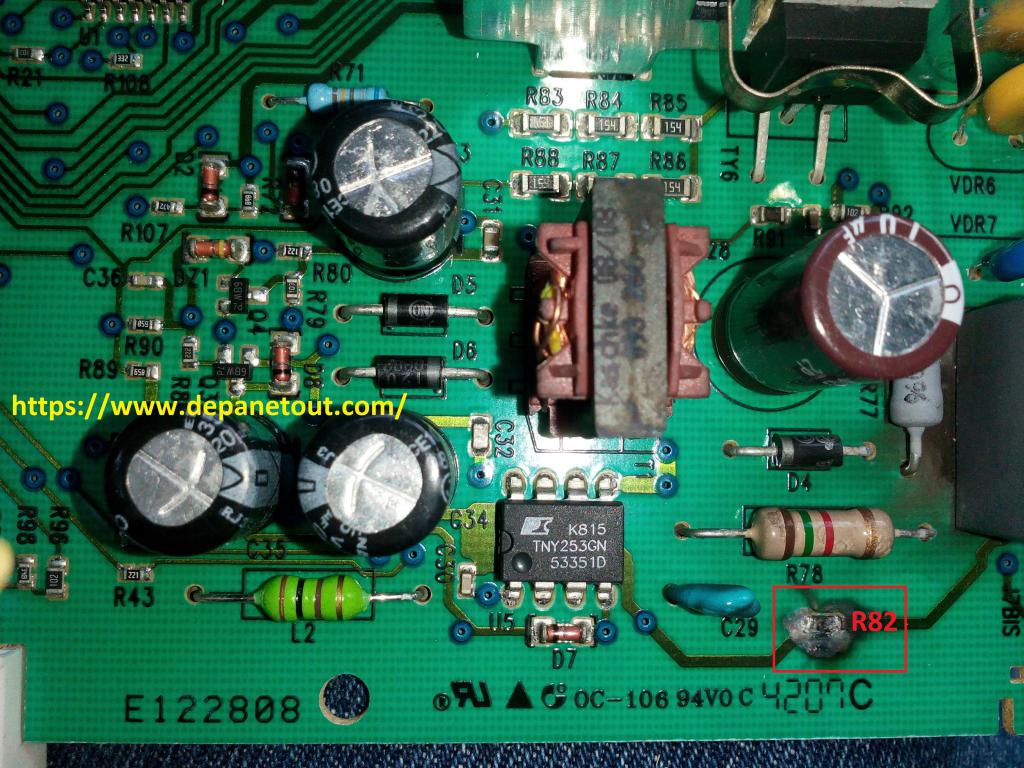

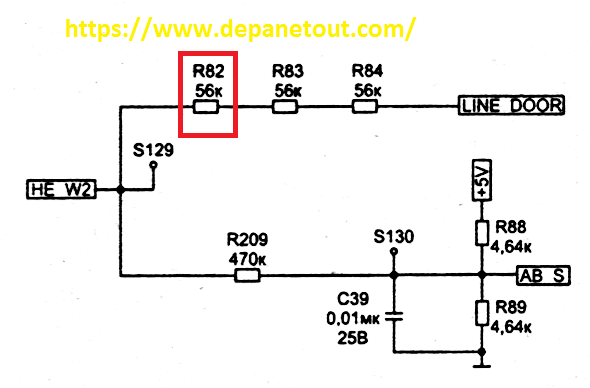

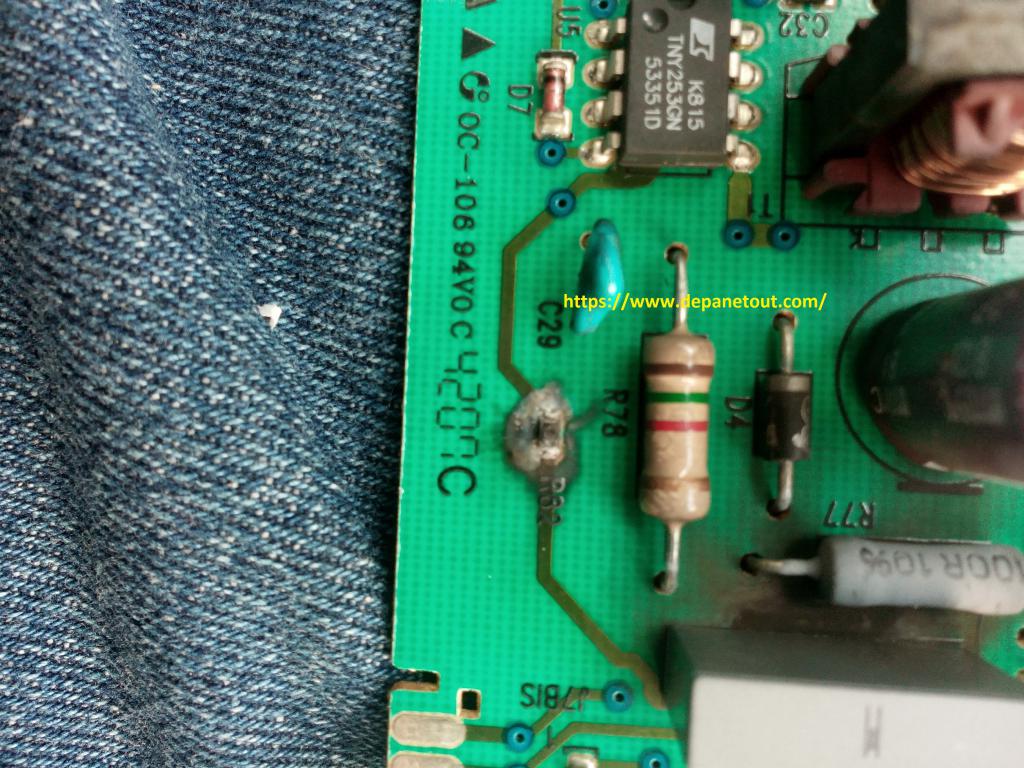

R82 bruler =56K

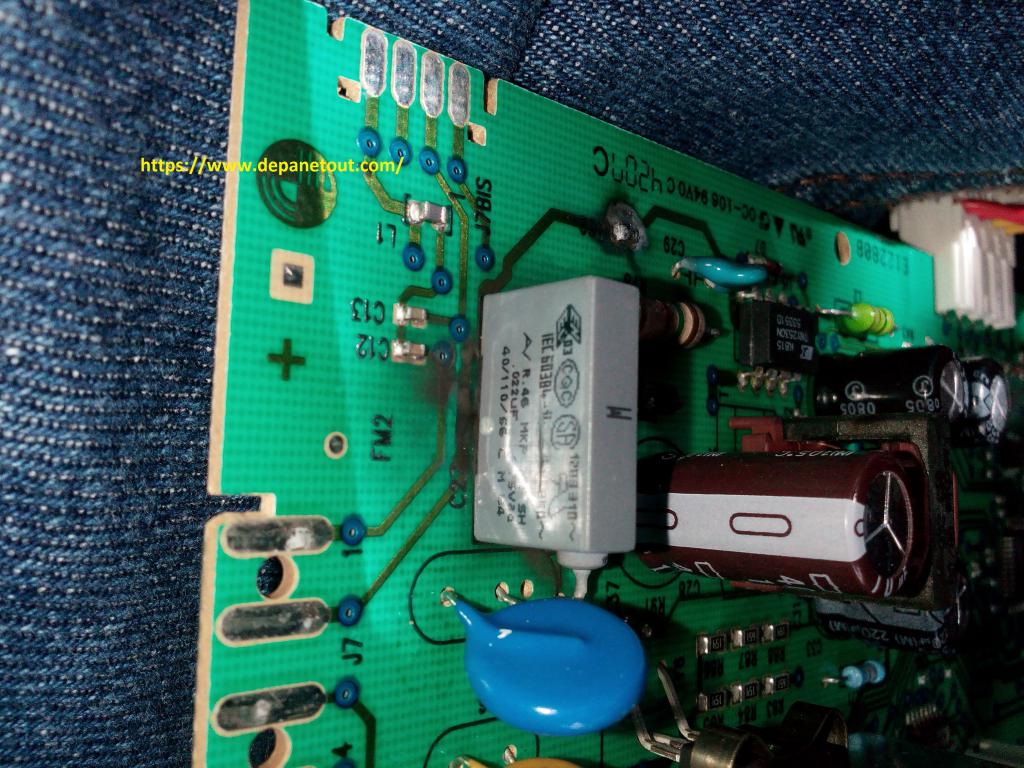

Remplacer le condensateur polyester gris

Lecture des codes d’alarme
Pour lire le dernier code d’alarme mémorisé dans l’EEPROM du PCB:
avec pommeau
• Entrer en mode de diagnostic
• Indépendamment du type de circuit imprimé et de la configuration, tournez le
sélecteur de programme dans le sens des aiguilles d’une montre jusqu’à la dixième position.
sans bouton
• Appuyez sur le bouton Tissus (1) ou Température (2) jusqu’à ce que le voyant L10 s’allume.
lumières.

Affichage de l’alarme

L’alarme est affichée par une séquence de clignotements répétés des deux voyants (0.4
secondes allumées, 0,4 seconde éteinte, avec un intervalle de 2,5 secondes entre les séquences).
La sonnerie (le cas échéant) sonnera «bips» en synchronisation avec le clignotement de
les leds.
• La LED FIN DE CYCLE → indique le premier chiffre du code d’alarme (famille)
• START / PAUSE → indique le deuxième chiffre du code d’alarme (numéro
au sein de la famille)
Ces deux voyants sont présents sur tous les modèles (bien qu’ils soient configurés
différemment) et clignote simultanément.
Remarques:
• La première lettre du code d’alarme “E” (Erreur) n’est pas affichée, car cette lettre est
commun à tous les codes d’alarme.
• Les «familles» de code d’alarme sont affichées en hexadécimal; en d’autres termes:
→ A est représenté par 10 clignotements
→ B est représenté par 11 clignotements
→ …
→ F est représenté par 15 clignotements
• Les erreurs de configuration sont signalées par le clignotement d’une série de voyants.

Exemples d’affichages d’alarme

Exemple: L’alarme E43 affichera ce qui suit:
• Sur l’écran, le cas échéant, E43
• La séquence de quatre clignotements de la LED de fin de cycle indique le premier chiffre E43;
• La séquence de trois clignotements de la LED Start / Pause indique le deuxième chiffre E43;



E35	Overflow	Water fill solenoid valve is defective; Leaks from water circuit on pressure switch; Pressure switch defective; Wiring defective; Main board defective.			Cycle stops. Emergency drain procedure. Drain pump continues to operate (5 min. on, then 5 min. off, etc.).	OFF/reset
E36	Sensing circuit on antiboiling pressure switch 1 defective	Main board defective. Electrical current leak between drying heating element and ground			Cycle stops with door locked	OFF/reset
E37	1st level sensing circuit faulty	PCB faulty.			Cycle blocked, door locked.	OFF/reset
E38	Pressure chamber blocked (water level does not vary for at least 30 sec. during drum rotation	Pressure switch hydraulic circuit; Pressure switches; Motor drive belt broken;			Heating phase skipped.	—
E39	“HV” sensor of anti-overflow level faulty	PCB faulty.			Cycle blocked, door locked.	OFF/reset
E3A	Heating elem. relay sensing faulty	PCB faulty.			Cycle blocked, door locked	OFF/reset
E41	Door open	Door interlock faulty; wiring faulty; PCB faulty.			Cycle paused	Start
E42	Problems of door closure	Door interlock faulty; wiring faulty; PCB faulty.			Cycle paused	Start
E43	Interlock power supply triac faulty	Door interlock faulty; wiring faulty; PCB faulty.			(Safety drain cycle) Cycle blocked	OFF
E44	Door interlock sensor faulty	PCB faulty.			(Safety drain cycle) Cycle blocked	OFF
E45	Door interlock sensing circuit triac faulty	PCB faulty			(Safety drain cycle) Cycle blocked	OFF
E51	Motor power supply triac short-circuited	PCB faulty; current leakage from motor or from wiring.			Cycle blocked, door locked (after 5 attempts)	OFF/reset
E52	No signal from motor tachometric generator	Motor faulty; wiring faulty; PCB faulty			Cycle blocked, door locked (after 5 attempts)	OFF/reset
E53	Motor triac sensing circuit faulty	PCB faulty.			Cycle blocked, door locked	OFF/reset
E54	Motor relay contacts sticking	PCB faulty; current leakage from motor or from wiring			Cycle blocked, door locked (after 5 attempts)	OFF/reset
E57	Inverter is drawing too much current (>15A)	Motor defective; Wiring defective on inverter for motor, inverter board defective.			Cycle stops with door locked (after 5 attempts).	OFF/reset
E58	Motor is drawing too much current (>4.5A)	Motor defective; Wiring defective on inverter for motor, inverter board defective, abnormal motor operation (motor overloaded).			Cycle stops with door locked (after 5 attempts).	OFF/reset
E59	No signal from tachometric generator for more than 3 seconds	Motor defective; Wiring defective on inverter for motor; Inverter board defective.			Cycle stops with door locked (after 5 attempts).	OFF/reset
E5A	Overheating on heat dissipater for inverter	Inverter board defective. NTC open (on the inverter board). Overheating caused by continuous operation or ambient conditions (let appliance cool down)			Cycle stops with door locked (after 5 attempts).	OFF/reset
E5B	Input voltage is lower than 175V	Wiring defective, Inverter board defective			Cycle stops with door locked (after 5 attempts).	OFF/reset
E5C	Input voltage is too high	Inverter board defective, the mains voltage is too high (measure the mains voltage)			Cycle stops with door locked (after 5 attempts).	OFF/reset
E5D	Data transfer error between inverter and main board	Line interference, Wiring defective, defective main board or inverter board			Cycle stops with door locked (after 5 attempts).	OFF/reset

E5E	Communication error between inverter and main board	Defective wiring between main board and inverter board, Defective inverter board, defective main board			Cycle stops	OFF
E5F	Inverter board fails to start the motor	Defective inverter board, Defective wiring, defective main board			Cycle stops with door locked (after 5 attempts).	OFF/reset
E61	Insufficient heating during wash cycle	Defective NTC sensor for wash cycle; Heating element defective; Wiring defective; Main board defective.			Heating phase is skipped	Start
E62	Overheating during wash cycle	Defective NTC sensor for wash cycle; Heating element defective; Wiring defective; Main board defective.			Safety drain cycle – Cycle stops with door unlocked	OFF/reset
E66	Relay supplying power to heating element defective	Main board defective; Electrical current leak from heating element to ground.			Safety drain cycle – Cycle stops with door unlocked	OFF/reset
E71	NTC sensor for wash cycle defective	Defective NTC sensor; Wiring defective; Main board defective.			Heating is skipped	Start
E72	Fault in NTC sensor on drying condenser (voltage out of range = short-circuit, open circuit)	Drying NTC sensor (condenser) defective; wiring defective; main circuit board defective.			Heating is skipped	Start
E73	Fault in NTC sensor on drying duct (voltage out of range = short-circuit, open circuit)	Drying NTC sensor (duct) defective; wiring defective; main circuit board defective.			Heating is skipped	Start
E74	NTC sensor for wash cycle improperly positioned	NTC sensor improperly positioned; Defective NTC sensor; Wiring defective; Main board defective.			Heating is skipped	Start
E82	Error in selector reset position	PCB faulty (Wrong configuration data). Selector, wiring			—	OFF/reset
E83	Error in reading selector	PCB faulty (Wrong configuration data). Selector, wiring			Cycle cancelled	—
E84	Recirculation pump defective (inconsistency between the state of the sensing circuit for the recirculation pump and the state of the triac)	Recirculation pump; Wiring; Main board;			Machine drains and cycle stops (with door unlocked)	OFF/reset
E85	Defective sensing circuit on triac for recirculation pump (input voltage on microprocessor remains at 0 or 5 V).	Main board			Machine drains and cycle stops (with door unlocked)	OFF/reset
E91	Communication error between main board and display board	Wiring defective; Control/display board defective Main board defective.			Cycle stops	—
E92	Inconsistency in communication between main board and display board (versions not compatible)	Wrong control/display board; Wrong main board (not right for model).			Cycle stops	—
E93	Configuration error on appliance	Main board defective (Improper programming).			Cycle stops	OFF/reset
E94	Configuration error on wash cycle	Main board defective (Improper programming).			Cycle stops	OFF/reset
E95	Communication error between microprocessor and EEPROM	Main board defective.			Cycle stops	OFF/reset
E97	Inconsistency between list of programmes and configuration of cycle	Main board defective (Improper programming).			Cycle stops	OFF/reset
E98	Communication error between microprocessor and clock	Display board faulty			The cycle continues	———–
EB1	Frequency of power supplied to appliance out of limits	Problems with the power mains (wrong power/interference); Main board defective.			Cycle stops	—

EB2	Input voltage too high	Problems with the power mains (wrong power/interference); Main board defective.			Cycle stops	—
EB3	Input voltage too low	Problems with the power mains (wrong power/interference); Main board defective.			Cycle stops	—
EBE	Inconsistency between safety relay and sensing circuit	Main board defective, defective wiring			Machine drains and cycle stops (with door unlocked)	OFF/reset
EBF	Sensing circuit on safety system defective (input voltage on microprocessor remains at 0 or 5 V).	Main board defective			Machine drains and cycle stops (with door unlocked)	OFF/reset
EC1	Solenoid valve inoperative but flow meter operating	Main board defective, Solenoid valve defective			Cycle stops with door locked (after 5 attempts).	OFF/reset
EC2	Signal from turbidity sensor out of limits	Turbidity sensor defective, Main board defective, Wiring defective			———————–	Start/reset
EC3	Signal from weight sensor out of limits	Weight sensor defective, Main board defective, Wiring defective			—	Start/reset
EF1	Drain filter clogged (drain cycle too long)	Drain tube clogged/kinked/placed too high; Drain filter dirty/clogged.			Warning is displayed at end of cycle (relative LED is lit)	—
EF2	Too much detergent (too much foam during drain cycles)	Too much detergent used; Drain tube clogged/kinked; Drain filter dirty/clogged.			Warning is displayed at end of cycle (relative LED is lit)	—
EF3	“Water Control” system tripped	Water leaks onto base frame; water control system defective.			Machine drains and cycle stops	OFF/reset
EF4	Water fill pressure too low, no signal from flow meter and solenoid valve is open	Tap closed, water pressure too low			—————————	Reset



Alarm	Description	Possible malfunction	Action/status of machine	Reset
E00	No alarm			—
E11	Poor water fill before wash cycle	Tap closed or water pressure too low; Drain tube improperly positioned; Water fill solenoid valve is defective; Leaks from water circuit on pressure switch; Pressure switch defective; Wiring defective; Main board defective.	Cycle is paused with door locked	Start
E12	Difficulty in water fill during drying (maximum time 3 min. water fill in drying during the wash load unrolling phase)	Tap closed or water pressure too low; solenoid valve; pressure switch water circuit; pressure switches; wiring; main board.	Cycle is paused	Start
E13	Water leaks	Drain tube improperly positioned; Water pressure too low; Water fill solenoid valve is defective; Water circuit on pressure switch is leaking/clogged; Pressure switch defective.	Cycle is paused with door locked	Start
E21	Poor draining	Drain tube kinked/clogged/improperly positioned; Drain filter clogged/dirty; Drain pump defective; Pressure switch defective; Wiring defective; Main board defective; Electrical current leak between heating element and ground.	Cycle is paused	Start
E22	Difficulty in water fill during drying or drying condenser clogged (anti-boiling pressure switch closed on “FULL”)	Drain hose kinked; filter clogged: drying condenser clogged; drain pump faulty; pressure switches faulty; wiring; main circuit board defective; current leakage between heater and ground.	Cycle is paused	Start
E23	Defective triac for drain pump	Drain pump defective; Wiring defective; Main board defective.	Emergency drain procedure – Cycle stops with door unlocked	OFF/reset
E24	Malfunction in sensing circuit on triac for drain pump	Main board defective.	Emergency drain procedure – Cycle stops with door unlocked	OFF/reset
E31	Malfunction in pressure switch circuit (frequency of signal from pressure switch out of limits)	Pressure switch; Wiring; Main board;	Cycle stops with door locked	OFF/reset
E32	Electronic pressure switch improperly calibrated (level on electronic pressure switch differs from 0-66 mm after initial calibration drain and when antiboiling pressure switch is on “empty”).	Tap is closed or water pressure is too low; Solenoid valve; Water circuit on pressure switches; pressure switches; Wiring; main board;	Cycle is paused	Start
E33	Inconsistency between level on electronic pressure switch and level on antiboiling pressure switch 1-2 (fault persists for at least 60 sec.).	Pressure switch defective; Electrical current leak between heating element and ground; Heating element; Wiring defective; Main board defective. Water circuit;	Emergency drain procedure – Cycle stops with door unlocked	OFF/reset
E34	Inconsistency between level on electronic pressure switch and level on antiboiling pressure switch 2 (fault persists for at least 60 sec.).	Pressure switch defective; Electrical current leak between heating element and ground; Heating element; Wiring defective; Main board defective. Water circuit;	Emergency drain procedure – Cycle stops with door unlocked	OFF/reset



Alarme Description Dysfonctionnement possible Action / état de la machine Réinitialisation
E00 Pas d’alarme —
E11 Mauvais remplissage en eau avant le cycle de lavage Robinet fermé ou pression d’eau trop basse; Tube de vidange mal positionné;
L’électrovanne de remplissage d’eau est défectueuse; Fuites du circuit d’eau sur
interrupteur de pression; Pressostat défectueux; Câblage défectueux; Conseil principal
défectueux. Le cycle est en pause avec la porte verrouillée
E12 Difficulté à se remplir d’eau pendant le séchage (maximum
temps 3 min. Remplissage d’eau en séchant pendant le lavage
chargez la phase de déroulement) Fermez le robinet ou la pression de l’eau est trop basse; électrovanne; interrupteur à pression
circuit d’eau; Interrupteurs de pression; câblage; conseil principal. Le cycle est en pause
E13 Fuites d’eau Le tube de vidange est mal positionné; La pression de l’eau est trop basse.
L’électrovanne de remplissage d’eau est défectueuse; Le circuit d’eau du pressostat est
qui fuit / est bouché; Pressostat défectueux. Le cycle est en pause avec la porte verrouillée
E21 Mauvais drainage Le tube de vidange est coudé / encrassé / mal placé; Filtre de vidange
bouché / sale; Pompe de vidange défectueuse; Pressostat défectueux; Câblage
défectueux; Conseil principal défectueux; Fuite de courant électrique entre le chauffage
élément et sol. Le cycle est en pause
E22 Difficulté à se remplir d’eau pendant le séchage ou le séchage
condensateur bouché (pression anti-ébullition
interrupteur fermé sur «PLEIN») Le tuyau de vidange est plié; filtre encrassé: condensateur de séchage encrassé; pompe de vidange
défectueux; interrupteurs de pression défectueux; câblage; circuit principal défectueux;
fuite de courant entre l’appareil de chauffage et la terre. Le cycle est en pause
E23 Triac défectueux pour pompe de vidange Pompe de vidange défectueuse; Câblage défectueux; Carte principale défectueuse. Procédure de vidange d’urgence – cycle
arrête avec la porte déverrouillée OFF / reset
E24 Dysfonctionnement dans le circuit de détection sur le triac pour le drain
pompe carte mère défectueuse. Procédure de vidange d’urgence – cycle
arrête avec la porte déverrouillée OFF / reset
E31 Dysfonctionnement dans le circuit du pressostat
(fréquence du signal de sortie du pressostat
des limites) Pressostat; Câblage; Conseil principal; Le cycle s’arrête avec la porte verrouillée OFF / reset
E32 Pressostat électronique incorrectement
calibré (niveau sur le pressostat électronique
diffère de 0 à 66 mm après l’étalonnage initial
vidange et lorsque le commutateur de pression antiboiling est
sur « vide »). Le robinet est fermé ou la pression de l’eau est trop basse;
Électrovanne;
Circuit d’eau sur les pressostats; Interrupteurs de pression;
Câblage; tableau principal; Le cycle est en pause
E33 Incohérence entre niveau sur électronique
interrupteur de pression et niveau sur antiboiling
pressostat 1-2 (le problème persiste pendant au moins
60 secondes). Pressostat défectueux;
Fuite de courant électrique entre l’élément chauffant et la terre; Chauffage
élément; Câblage défectueux;
Carte principale défectueuse.
Circuit d’eau; Procédure de vidange d’urgence – cycle
arrête avec la porte déverrouillée OFF / reset
E34 Incohérence entre niveau sur électronique
interrupteur de pression et niveau sur antiboiling
commutateur de pression 2 (le problème persiste pendant au moins 60
seconde.). Pressostat défectueux;
Fuite de courant électrique entre l’élément chauffant et la terre; Chauffage
élément; Câblage défectueux;
Carte principale défectueuse.
Circuit d’eau; Procédure de vidange d’urgence – cycle
arrête avec la porte déverrouillée OFF / reset
E35 Trop plein L’électrovanne de remplissage d’eau est défectueuse; Fuites du circuit d’eau sur
interrupteur de pression; Pressostat défectueux; Câblage défectueux; Conseil principal
défectueux. Le cycle s’arrête. Drain d’urgence
procédure. La pompe de vidange continue à
actionner (5 minutes allumées, puis 5 minutes éteintes, etc.). OFF / reset
E36 Circuit de détection sur le pressostat anti-talonnage
1 carte mère défectueuse.
Fuite de courant électrique entre l’élément chauffant en train de sécher et la terre Le cycle s’arrête avec la porte verrouillée OFF / reset
E37 Circuit de détection de 1er niveau défectueux. Carte électronique défectueuse. Cycle bloqué, porte verrouillée. OFF / reset
E38 chambre de pression bloquée
(le niveau d’eau ne varie pas pendant au moins 30 secondes.
pendant la rotation du tambour Circuit hydraulique du pressostat;
Interrupteurs de pression;
Courroie d’entraînement du moteur cassée; Phase de chauffage sautée. —
E39 Capteur “HV” de niveau anti-débordement défectueux Carte électronique défectueuse. Cycle bloqué, porte verrouillée. OFF / reset
E3A Elément chauffant. Le relais détecte une carte électronique défectueuse. Cycle bloqué, porte verrouillée OFF / reset
E41 Porte ouverte Verrouillage de porte défectueux; câblage défectueux;
PCB défectueux. Cycle en pause Démarrer
E42 Problèmes de fermeture de la porte Verrouillage de porte défectueux; câblage défectueux;
PCB défectueux. Cycle en pause Démarrer
E43 Triac de bloc d’alimentation d’interverrouillage défectueux Verrouillage de porte défectueux; câblage défectueux;
PCB défectueux. (Cycle de vidange de sécurité) Cycle bloqué OFF
E44 Capteur d’interverrouillage de porte défectueux Carte électronique défectueuse. (Cycle de vidange de sécurité) Cycle bloqué OFF
E45 Triac du circuit de détection de verrouillage de porte défectueux Carte électronique défectueuse (cycle de purge de sécurité) Cycle bloqué ETE
E51 Triac de l’alimentation moteur court-circuité de la carte électronique; fuite de courant du moteur ou du câblage. Cycle bloqué, porte verrouillée (après 5
tentatives) OFF / reset
E52 Aucun signal du générateur tachymétrique du moteur Moteur défectueux; câblage défectueux; Circuit imprimé défectueux Cycle bloqué, porte verrouillée (après 5
tentatives) OFF / reset
E53 Circuit de détection du triac moteur défectueux. Carte électronique défectueuse. Cycle bloqué, porte verrouillée OF

http://www.tehnomagazin.com/Service-manual/Essentielb.htm

https://elektrotanya.com/electrolux_ewm1000plus_sch.pdf/download.html#dl

http://www.service.electrolux.com/train/Documents/EWM1000plus/EWM1000plus_EN.pdf

[Auteur]

Messages
