    SAMSUNG WF6450S7W – machine à laver – PROCÉDURE DÉSASSEMBLER –


    MOTEUR

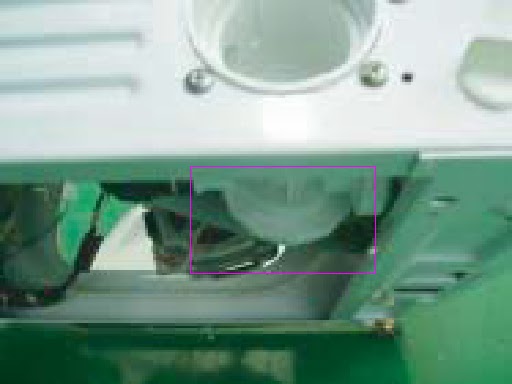

    • Retirez le boîtier métallique du moteur.
    • Retirer les vis de fixation du moteur en utilisant le tournevis électrique.
    • Déposer le moteur.

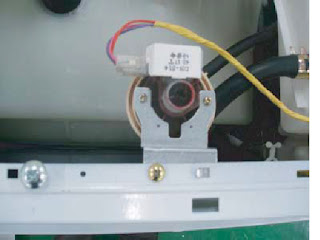

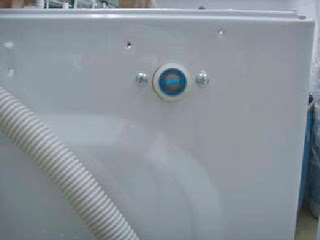

    VALVE D’ALIMENTATION EN EAU

    • Retirer les vis de fixation de la vanne d’alimentation en eau.

    • Débrancher les fils de la valve.
    • Séparez les tuyaux d’eau


    CAPTEUR DE NIVEAU D’EAU

    • Retirez le couvercle supérieur.
    • Retirer les vis de fi xation pour le capteur de niveau d’eau.
    • Débrancher le capteur harnais de niveau d’eau.
    • Coupez la pression de tuyau.
    • Remplacer le capteur de niveau d’eau.


    PORTE CHARNIERE

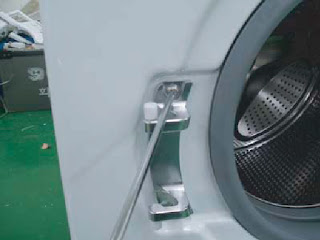

    • Retirer les vis de fi xation tenant la porte-verre.
    • Séparer le verre.
    • Après avoir enlevé les deux vis qui maintiennent le verre de Holder, remplacer la charnière de porte.
    • Après les remettre ensemble, vérifier si les vis de fixation de la charnière de porte est fixé correctement.

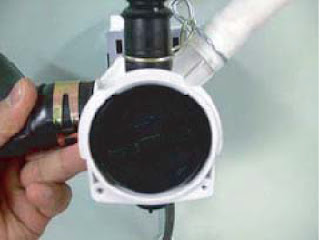

    POMPE DE VIDANGE

    • Insérez le fl au tournevis dans la fente sur le dessus du filtre de couverture et le levier vers le bas pour le séparer.
    • Dévissez le filtre de vidange en tournant dans le sens antihoraire.
    • L’eau restant à l’intérieur pourrait s’écouler. Alors, mettez un bol vide sur le sol pour retenir l’eau.

    • Inclinez l’appareil vers l’arrière et retirer la pompe de vidange.
    • . Débrancher le tuyau d’arrivée d’eau et le faisceau de câbles   (Attention:. Vérifiez si l’appareil est branché sur Il ya possibilité de choc électrique.)

    • Séparer le tuyau Filtre à remous et du tuyau de vidange.

    CHECK POINT

    1.  Retirez le filtre de vidange et vérifier s’il ya des substances étrangères (pièces de monnaie, des boutons, etc) de blocage à l’intérieur – Si c’est le cas, désactivez l’intérieur.
    2. Vérifiez si le faisceau de câblage est correctement connecté – Si pas, connectez-le correctement.
    3. Si les fuites d’eau, vérifier si le collier de serrage et le drain de Cap sont assemblés hermétiquement.    Sinon, les assembler fermement.
    4. Retirez le restant à l’intérieur de l’eau en tournant le filtre dans le sens horaire.

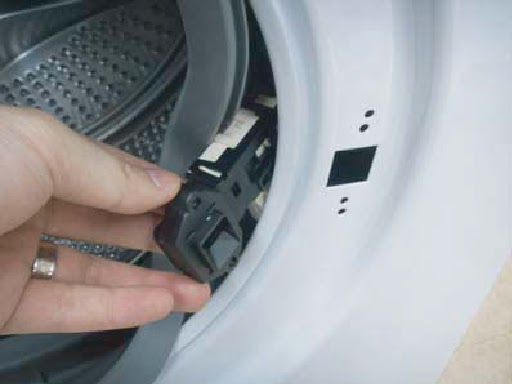

    PORTE S / W

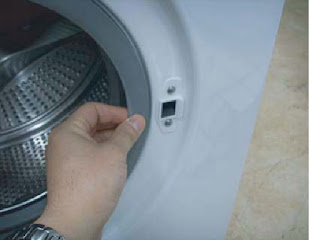

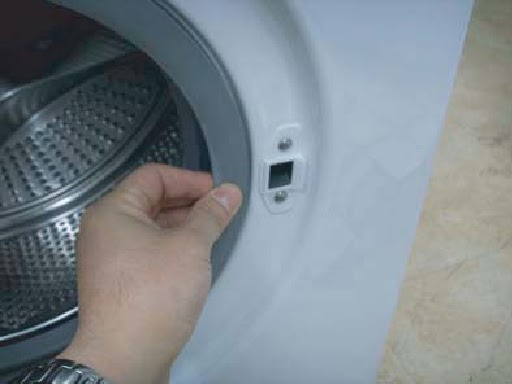

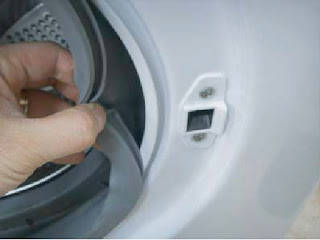

    • Ouvrez la porte.
    • Retirez le ressort à diaphragme et séparer la membrane du Front Frame.
    • Insérez le tournevis à tête plate et soulevez le ressort pour enlever la membrane printemps.
    • La membrane peut être endommagé en le sortant. Donc, il déloger dans une direction lentement.

    Retirer les vis de fixation de la porte S / W.
    Prenez la porte S / W.
     Débrancher le connecteur du fil. (Appuyez sur le crochet pour déverrouiller l’onglet et branchez-le.)
    Retirez le cadre avant.

    • Déconnecter le boîtier de connecteur.

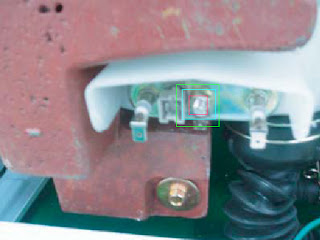

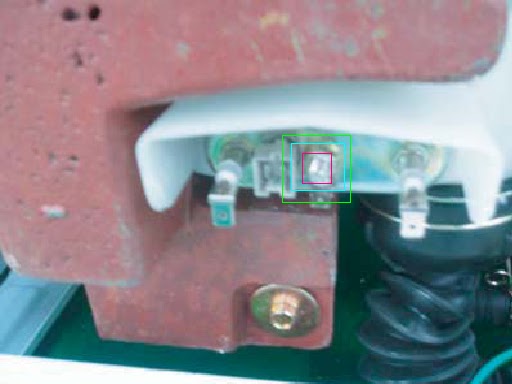

    • Retirer l’écrou de maintien du chauffage, et de séparer  l’appareil de chauffage.

    • Sortez le chauffage de la cuve. Veillez à insérer l’appareil de chauffage dans le support dans le bain. Si non, il peut provoquer un incendie. Assurez-vous d’avoir un coin de l’emballage à sa place. Fixer l’écrou avec 5Kgmf/cm2. Si l’écrou est fixé de manière lâche, il peut causer des dommages de l’eau.

    PROCÉDURE DÉSASSEMBLER

    outils nécessaires

    Aucun Outil

    1 chauffeur de Box 10mm
    13mm
    19mm
    Moteur (1), la balance (5), 2 trous de chaque gauche et à droite du trou amortisseur 1 Poulie

    2 À double extrémité
    clé à molette
    10, 13,19 mm Remplaçable pour le pilote de la boîte. Depuis le boulon tourne à vide lorsque le conducteur de la boîte est utilisé, le
    17mm de conducteur de boîte.

    3 Vice pinces Outil pour protéger le repos et à l’abrasion de la vis pour le conducteur de la boîte.

    4 Autres (Driver, Nipper, long nez) Outils généraux pour le service après.
    5 JIG pour le bain 1 (démontage et de remontage)

    CAPOT ASS’Y

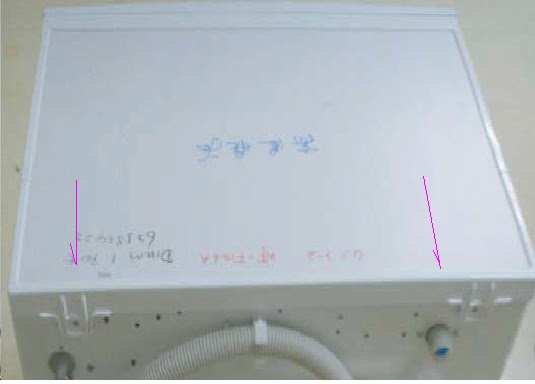

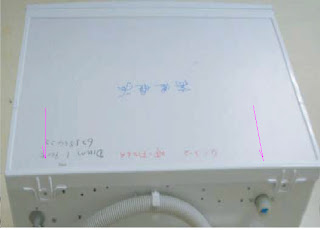

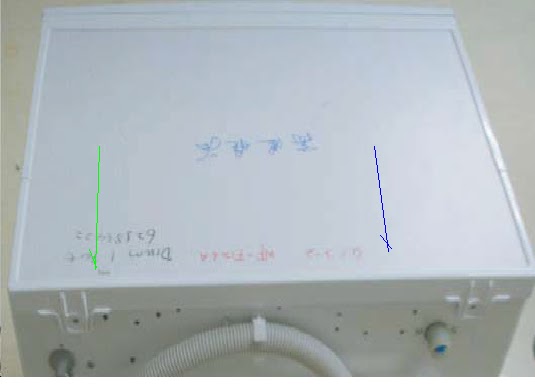

    • Retirez les deux vis qui maintiennent le capot supérieur à l’arrière de l’unité.

    • Retirez le couvercle supérieur par poussée et de traction.

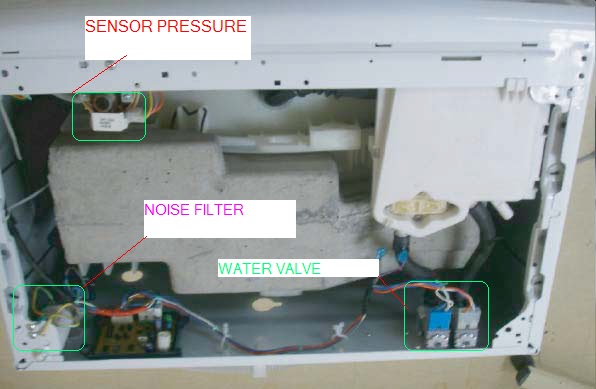

    • Ensuite, l’eau (pression) Capteur, Noise Filter et vanne d’eau peuvent être remplacés.

    • Retirer le capot supérieur et le Ass’y tiroir.

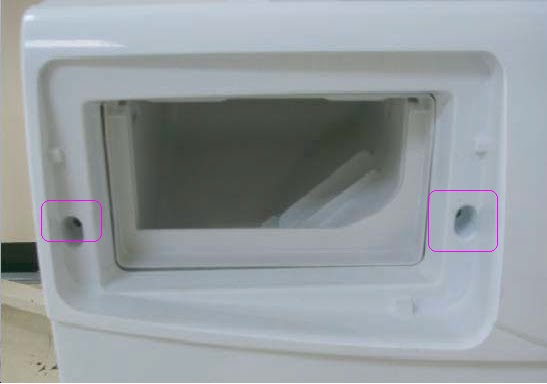

    • Retirez les deux vis à l’avant du panneau de commande.

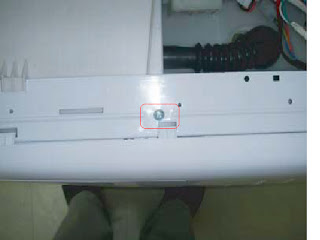

    • Retirez la vis sur la plaque (U).

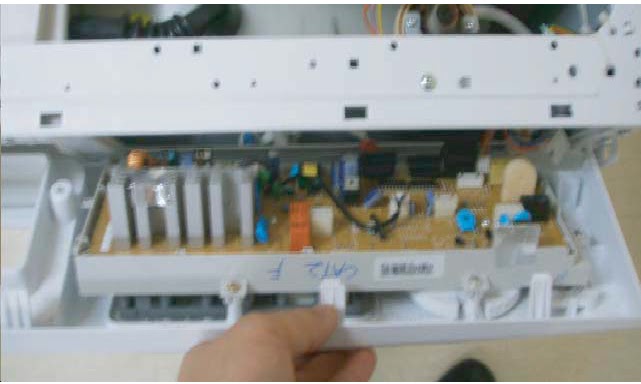

    • Retirez le panneau de commande en débranchant le connecteur qui relie PCB au faisceau de câbles.

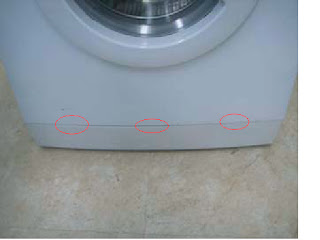

    • Insérez un tournevis plat dans la fente et soulevez le bas du capot avant (gauche) pour séparer.

    • Retirer la membrane de fil de la réception de trame et renverser la membrane.

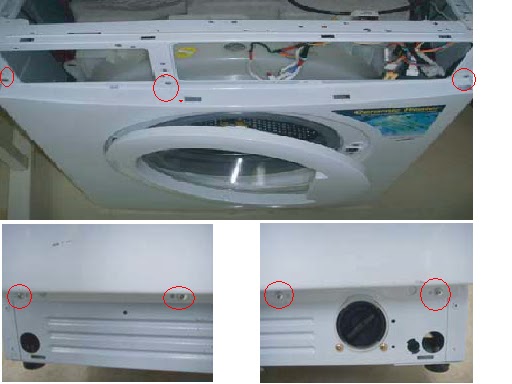

    • Retirez les 7 vis sur l’avant du châssis.

    • Avant de retirer la ceinture, il convient d’ouvrir le bas de la couverture.

    • Déposer la courroie avant le remontage.
    • Assurer la courroie est placée sur l’axe de la poulie du moteur.

    [Assemblée Belt]

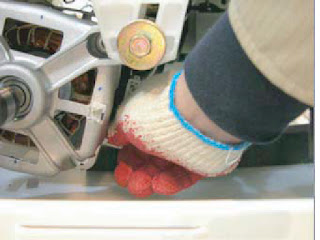

    • Accrocher la courroie sur la poulie du moteur avant de le placer autour de la poulie.

    ATTENTION:

    • Comme certains composants électroniques sont endommagés par l’électricité statique chargée de la partie de résine de machine à laver ou le corps humain, préparer la terre du corps humain ou de supprimer la différence de potentiel de la machine du corps humain et de lavage en communiquant avec le cordon d’alimentation lorsque de contact de travail à PCB est exécuté.
    • Depuis AC 220 ~ 240V est appliquée au T1 et T2 triac sur le PCB, le choc électrique peut se produire en touchant et veillez à ce que l’électricité forts et faibles sont mélangés.
    • Comme l’ensemble de PCB est conçu pour aucun mal, ne pas remplacer l’ensemble de PCB par le mauvais diagnostic et suivez la procédure de diagnostic des problèmes quand le Micom ne fonctionne pas normalement.
    NO ARTICLE Cause & TRAITEMENT

    1 L’alimentation n’est pas fournie * Le connecteur de PCB bien connecté?
    * La tension est normale?
    * Est-ce que la prise d’alimentation bien connecté?
    * Est-ce que le bruit fi ltre bien connecté?
    * La sortie secondaire de la transformation de l’alimentation normale?
    * Est-ce que le fusible débranché? (En option)
    • Si les points ci-dessus ne sont pas trouvés, l’ensemble de PCB est en panne.
    Remplacez-le.

    2 L’eau n’est pas fourni * Le bouton ouvert?
    * Avez-vous appuyez sur START / PAUSE après avoir sélectionné le cours?
    * Est-ce que la valve d’alimentation en eau bien connecté?
    * Est l’enroulement de la vanne d’arrivée d’eau continu?
    * Est la connexion et le fonctionnement du pressostat normal?
    • Si les points ci-dessus ne sont pas trouvés, l’ensemble de PCB est en panne.
    Remplacez-le.

    3 Le lavage ne démarre pas si l’alimentation en eau est arrêtée * Est la connexion et le fonctionnement du pressostat normal?
    * Est ce que le tube du capteur de pression endommagé de sorte que l’air est filtré?
    * L’interrupteur de pression tuyau courbé?
    * Vérifier le fonctionnement de l’interrupteur de niveau d’eau.
    • Si les points ci-dessus ne sont pas trouvés, l’ensemble de PCB est en panne.
    Remplacez-le.

    4 Le tambour ne tourne pas pendant le lavage. * Est-ce que la ceinture bien connecté?
    * Est l’enroulement du moteur en continu?
    (Rotor enroulement, l’enroulement du stator, générateur)
    * Est ce que le protecteur de moteur normal?
    • Si les points ci-dessus ne sont pas trouvés, l’ensemble de PCB est en panne.


    Remplacez-le.
    5 Le tambour tourne d’une direction pendant le lavage. (Le tambour tourne à une direction de SPIN.)

    * L’ensemble des PCB est en panne. Remplacez-le. (Inversion relais de la difficulté à ouvrir)
    6 problème de drainage. * Est-ce que le tuyau de vidange plié?
    * Est l’enroulement de la pompe de drainage continu?
    * Est-ce que le ltre fuite des fi bouché par des déchets?
    • Si les points ci-dessus ne sont pas trouvés, l’ensemble de PCB est en panne.
    Remplacez-le.

    7 problème de la déshydratation. * Le déséquilibre est détecté.
    * Mettez dans la buanderie uniformément et recommencer.

    8 Bruit anormal pendant SPIN. * Est-ce que l’écrou de poulie desserrer?
    * Le dispositif de sécurité de transport enlevé?
    * Le produit est installé sur le niveau et le lieu stable?
    (Peu de bruit peut être généré au cours de l’essorage à vitesse élevée.)

    9 Fuite disjoncteur ou courant / de la fuite
    disjoncteur est en panne pendant le lavage.
    [Lorsque le disjoncteur de fuite et disjoncteur actuel est installé séparément]
    * Lorsque le disjoncteur de fuite est en panne, vérifier et faire de la terre de la prise.
    * Lorsque le courant est en baisse, le courant est divulgué.
    [Le disjoncteur vers le bas lorsque la fuite / disjoncteur courant est combiné?]
    * Vérifier la capacité nominale du courant de fuite et disjoncteur.
    Le disjoncteur de courant peut être en raison de l’absence de courant lorsque la machine de lavage et d’autres appareils sont utilisés. Dans ce cas, exécuter le lavage à l’eau froide afin de vérifier si la capacité actuelle
    est le manque.

    CONDUITE MODE TEST DU COMPARTIMENT

    • Maintenez les touches « 1 » et « 2 » simultanément et puis appuyez sur POWER S / W « 4 » sur.  (lampes entières s’allument et affichage spectacle « t1 » après 2 secondes.)
    • Le compartiment moteur peut être testé lorsque vous appuyez sur la touche «3» juste après l’entrée dans la phase initiale de la mode test.

    CONDUITE COMPARTIMENT ESSAI
    Pré-laver vanne (0.3sec) → OFF (0.3sec) → FROID vanne (0.3sec) → [OFF (0.3sec) → HOT vanne (0.3sec): OPTION ] → OFF (0.3sec) → Pompe MOT OU ON (0.3sec) → OFF (0.3sec) → MOTEUR Gauche (1.0sec) → OFF (0,5 sec) → MOTEUR droit (0.5 sec) → OFF (0.3sec) → relais de chauffage ON (0.3sec) → OFF (0,3 sec) → PORTE OUVERTE (Fonction continue lorsque la porte est fermée).


    MODE THERMISTOR TEST

    • Maintenez les touches « 1 » et « 2 » simultanément et puis appuyez sur POWER S / W « 4 » sur. (Lampes entières s’allument et affichage spectacle « t1 » après 2 secondes.)
    • Appuyez sur le « départ différé » spectacles clés et d’affichage « t2 ».
    • Appuyez sur la touche « Start / Pause » et l’affichage montre la température à l’intérieur de la cuve.

    Une occurrence d’une erreur fera un bruit de la mélodie d’erreur pour 5sec et affichera en permanence un des écrans d’erreur des erreurs suivantes. (Mais, Dérangement Contrôle Led clignote pendant 0,5 sec.)
    Toutes les pièces de direction seront éteints à ce moment-là jusqu’à ce que l’erreur a été libéré.

    • Approvisionnement en eau erreur

    S’il n’y a pas de changement dans la fréquence plus élevée de l’eau de 100 Hz pendant 2 minutes au cours de la durée initiale de l’alimentation en eau et, si le niveau d’eau n’atteint pas le niveau prédéfini en 10 minutes, cette erreur se produit. Cette erreur sera publié en utilisant le bouton Start / Pause, qui effectue l’état initial de l’opération. [Affichage: «4E»]

    • des eaux de drainage erreur

    Si la fréquence du niveau d’eau est toujours inférieure à la fréquence de niveau de remise à zéro (25.20kHz) en 10 minutes après le début de l’évacuation de l’eau, cette erreur se produit. Cette erreur sera publié en utilisant le bouton Start / Pause, qui effectue l’état initial de l’opération. [Affichage: «5E»]

    • Plus de débit erreur

    Si une fréquence de niveau d’eau anormale est détectée (par occurrence de fil Débit: 21.00kHz), mise hors tension automatique peut libérer cette erreur et continuellement progresser évacuation de l’eau jusqu’à ce que la fréquence atteint 25.00kHz. Si sur les flux est également détectée même après le contrôle suivant de la fréquence de niveau de l’eau indiquant que l’erreur, il fonctionne à progresser évacuation de l’eau. [Affichage: « OE »]

    • Ouvrir la porte erreur

    Cette erreur sera publié en fermant la porte. [Affichage: « porte »]

    • Erreur déséquilibre

    Cette erreur sera publié en appuyant sur Start / Pause S / W. [AFFICHAGE: « UE »]

    • Chauffe-eau erreur

    Cette erreur sera publié en coupant l’alimentation S / W. [Affichage: « HE1 » (Surchauffe),] [Affichage:. « Elégance 2 », indiquant qu’aucune opération de SE]

    • Pression S / W (Single Part problème) Erreur.

    Les signaux de fréquence (kHz) généré par le niveau de l’eau S / W.

    Niveau d’eau Faible Haut
    Fréquence anormale 30.00 KHz 15.00 KHz

    Si les signaux de fréquences supérieures sont affichées plus de 5 secondes, il indique la pression S / W erreur. Vider l’eau pendant 3 minutes pour que l’erreur, et éteindre la pompe d’évacuation d’eau. Pression S / W affichage d’erreur « IE » sera affiché.

    • Anomalies de température d’eau ERREUR

    Evacuation de l’eau commence si la température de l’eau anormale est détectée au moment initial de l’approvisionnement en eau. Si la fréquence plus élevée que 25.20KHz est détectée, l’eau sera évacuée par la force. [Affichage: « CE »] Cette erreur sera publié en coupant l’alimentation S / W.

    • Naturel vidange / fuite d’eau erreur

    Si plus de 4 fois de l’approvisionnement en eau et le niveau de l’eau potable de chauffe sont détectés pour chaque cours, cette erreur se produit. [Affichage: « LE]. Cette erreur sera publié en coupant l’alimentation S / W.

    • Tacho erreur

    Si Motor Tacho est anormal, cette erreur se produit. Si les signaux sont entrés Tacho moins de 2 pour 2sec après commencé à moteur, cette erreur se produit. [Affichage: « 3E »]. Cette erreur sera publié en coupant l’alimentation S / W.

    • Moteur TRIAC erreur court

    Si les signaux sont entrés Tacho plus de 300 chaque 1sec dans l’intervalle opérationnelle moins de 90RPM, cette erreur se produit. Coupez l’alimentation S / W à ce moment-là. [Affichage: «être»]. Cette erreur sera publié en coupant l’alimentation S / W.

    • Thermistance erreur anormale

    Si le circuit de thermistance est anormal, cette erreur se produit. Si la thermistance est inférieure à 0,2 V ou supérieure à 4,5 V, cette erreur se produit. [Affichage: « tE »]. Cette erreur sera publié en coupant l’alimentation S / W.
