    Sony KDL-40Z4500 – KDL-46Z4500 – KDL-52Z4500

    Codes d’erreur

    auto-diagnostic Les détails ici contiennent une fonction d’auto-diagnostic. Si une erreur se produit, le voyant STANDBY automatiquement commencer à clignoter. Le nombre de fois la LED clignote traduit par une source probable du problème. Une définition des indicateurs LED flash veille est listé dans le manuel d’instructions pour la connaissance et la référence de l’utilisateur. Si un symptôme d’erreur ne peut être reproduite, la télécommande peut être utilisée pour examiner les données d’occurrence défaut stockés dans la mémoire de révéler les problèmes du passé et combien de fois ces problèmes se produisent.

    INDICATEURS DE TEST DE DIAGNOSTIC
    Quand une erreur se produit, le voyant VEILLE clignote un certain nombre de fois pour indiquer la cause possible du problème. S’il existe plus d’une erreur, la LED d’identifier la première des zones à problème. Résultat de tous les éléments de diagnostic suivants est affiché sur l’écran. Si l’écran affiche un « 0 », aucune erreur ne s’est produite.

    Signification des voyants


    AFFICHAGE DE VEILLE DE LUMIÈRE FLASH COUNT & ARRÊT DU FLASH VEILLE


    Éteignez l’interrupteur d’alimentation de l’unité principale de la télévision ou débrancher le cordon d’alimentation de la prise pour arrêter le voyant STANDBY clignote.
    AUTO-DIAGNOSTIC ÉCRAN
    Pour les erreurs avec des symptômes tels que «pouvoir s’éteint parfois» ou «écran va parfois à« qui ne peut pas être confirmé, il est possible de mettre en place des événements passés de l’échec de confirmation sur l’écran:
    Pour faire apparaître Screen Test
    En mode veille, appuyez sur les boutons sur la télécommande séquentielle en succession rapide comme indiqué ci-dessous: Notez que cette differes d’entrer dans le mode de service (Volume +)
    Appuyez sur les boutons de la télécommande de cette série [INFO> touche numérique (5)> VOLUME (-ve)> TV STANDBY].

    AUTO-DIAGNOSTIC ÉCRAN


    Depuis les résultats de diagnostic affichés sur l’écran ne sont pas effacés automatiquement, vérifiez toujours l’écran d’auto-diagnostic Après avoir terminé les réparations, désactivez l’affichage du résultat de  » 0 «
    Effacement de l’affichage du résultat

    Pour effacer l’affichage du résultat de  » 0 « , appuyez sur les boutons sur le commandant séquentiellement à distance comme indiqué ci-dessous lorsque l’écran de diagnostic est affiché.
    Suppression du comte d’erreur et d’Histoire d’erreur
    # Appuyez sur ( 8 ) touche> Press ( 0 ) bouton.
    # Suppression du panneau de commande Temps
    # Appuyez sur ( 7 ) touche> Press ( 0 ) bouton
    Quitter l’écran d’autodiagnostic

    Pour quitter l’écran d’auto-diagnostic entière, éteignez-le commutateur de la télécommande ou de l’unité principale.

    TEST DE DIAGNOSTIQUE

    Quand une erreur se produit, le voyant VEILLE clignote un certain nombre de fois pour indiquer la cause possible du problème. S’il existe plus d’une erreur, la LED d’identifier la première des zones à problème. Résultat de tous les éléments de diagnostic suivants est affiché sur l’écran. Si l’écran affiche un  » 0 « , aucune erreur ne s’est produite.


    CODES D’ERREUR et plus de détails

    DC_DET: [ROUGE clignote 2 fois]
    Cela indique DC_DET de Power Board.
    ligne de 12V sur Power Board.
    MOUTON micro (à bord de BGC) Broche 6 détecte POWER_DET et arrête l’alimentation du châssis en état de veille.
    MOUTON micro Broche 6 Etat normal: 1.3V – 2.5V.
    cas d’erreur: inférieure à 1,3 V ou supérieure à 2,5 V
    Remplacez la carte de puissance.

    Rétro-éclairage erreur [ROUGE 6 fois clin]
    Cela indique panneau erreur de circuit de puissance comme inverseur.
    MOUTON micro (à bord de BGC) Pin40 détecte PANEL_DET et arrête l’alimentation du châssis en état de veille.
    MOUTON micro Pin40 Etat normal: Haut / cas d’erreur: faible (inférieure à 0,8 V)
    Remplacer panneau d’alimentation / Conseil Inverter.

    Erreur de température [RED 7 fois clin]
    Ce gage de température à l’intérieur du châssis.
    IC5507 à bord de BGC est de surveiller la température. IC5507 est contrôlée par MOUTON micro.
    Quand il arrive:
    Vérifiez l’environnement de châssis.
    Vérifiez autour de IC5507 et remplacer la carte BGC si le circuit de surveillance de la température a un problème.

    Vérifiez panneau.
    Erreur Audio [RED 8 fois clin]
    Cela indique Erreur Audio (protection). Il arrive:
    IC8200 à bord de BGC, Audio Amp détecte plus de courant, arrêt thermique vers le bas et / ou une faible tension de lui-même.
    Tension continue détectée pour la ligne audio.
    MOUTON micro Pin5 état normal: Haut / cas d’erreur: Faible
    Vérifiez UNREG15V à CN6401 Pin4 et Pin5 à bord de BGC Et F3401 à bord de BGC a 13V ou pas.

    Vérifiez ci-dessus et remplacer BGC bord.
    HFR erreur [RED 9 fois clin]
    Cela indique erreur HFR communication.
    [Erreur HFR Communication]
    Mouton (IC5505) micro (à bord de BGC) est en communication avec T-con bord.

    Vérifiez ci-dessus et remplacer la carte BGC ou LVDS harnais (entre bord de BGC et T-con bord ).
    DEF Error [ROUGES clignotent 10 fois]
    Cela indique une erreur de communication DEF. [Erreur de communication]
    TVM micro (à bord de BGC) est en communication avec EMMA3SL (sur BGC bord).

    Vérifiez ci-dessus et remplacer BGC bord.
    NVM erreur rouge clignote 11 fois
    Cela indique une erreur de communication MOUTON NVM.
    MOUTON micro (à bord de BGC) est en communication avec NVM (sur BGC bord)

    Vérifiez ci-dessus et remplacer BGC bord.
    I2C erreur [RED 12 fois clin]
    Cela indique une erreur de communication I2C.
    VCTP micro (à bord de BGC) est en communication avec chaque appareil (sur BGC bord).

    Vérifiez ci-dessus et remplacer la carte BGC.
    Balancer erreur [RED 13 fois clin]
    Cela indique panneau erreur de circuit de puissance comme inverseur.
    MOUTON micro (à bord de BGC) Pin81 détecte PANEL_DET et arrête l’alimentation du châssis à l’état de veille.
    MOUTON micro Pin40 Etat normal: cas Haut / Erreur: Mid (0,85 – 2.65V)

    Remplacer Groupe ou de puissance / onduleur bord.
    Erreur HDMI ROUGE 14 fois clignotement
    Cela indique erreur HDCP.
    La mise en question de la difficulté HDMI sur BGC bord.

    Vérifiez ci-dessus et remplacer BGC bord.
    Tuner erreur [RED 15 fois clin]
    Cela indique une erreur de Tuner.
    VCTP et EMMA3SL micro (à bord de BGC) est en communication avec Tuner (TU2200) à bord de BGC.

    Vérifiez ci-dessus et remplacer BGC bord.
    I2C-CH1 erreur [RED 16 fois clin]
    Cela indique une erreur de communication I2C.
    MOUTON micro (à bord de BGC) est en communication avec le processeur audio (IC3201) à bord de BGC.

    Vérifiez ci-dessus et remplacer la carte BGC .
    I2C-CH0 erreur [RED 17 fois clin]
    Cela indique une erreur de communication I2C.
    MOUTON micro (à bord de BGC) est en communication avec l’horloge temps réel (IC5502) à bord de BGC.

    Vérifiez ci-dessus et remplacer la carte BGC .
    Erreur de modulateur numérique [RED 18 fois clin]
    Cela indique une erreur de Tuner.
    EMMA3SL micro communique avec l’intérieur de l’accordeur (TU2200) à bord de BGC.
    Vérifiez ci-dessus et remplacer la carte BGC.
    Erreur USB [RED 19 fois clin]
    Cela indique erreur USB.
    EMMA3SL micro découvert USB sur détection de courant à bord de BGC.

    Vérifiez ci-dessus et remplacer la carte BGC .

    VCTP erreur [RED 21 fois clin]
    Cela indique erreur VCTP.
    VCTP micro (IC4701) ne fonctionne pas normalement.
    Vérifiez ci-dessus et remplacer la carte BGC .
    KDL-40Z4500 {[CONSEIL MISE EN PAGE] (vue arrière)

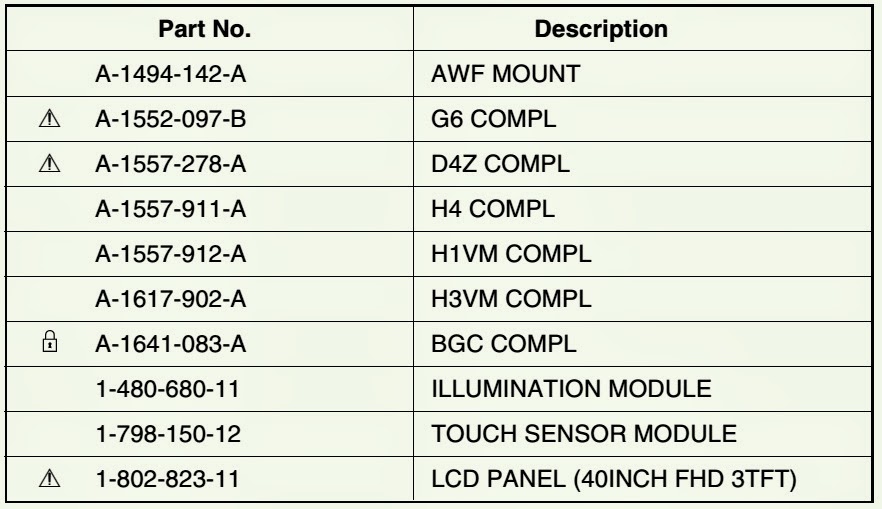

    KDL-46Z4500 (références)


    KDL-52Z4500 (références)
