lg 55uh661v reste en veille

[mika02]

bonjour rocky

j’ai  un lg 55uh661v qui reste en veille. rien ne se passe quand on appuie sur la telecommande ou directement sur le tv (sa clignote juste une fois mais sa reste en veille)

la carte mère est EAX66804604 (1.0)

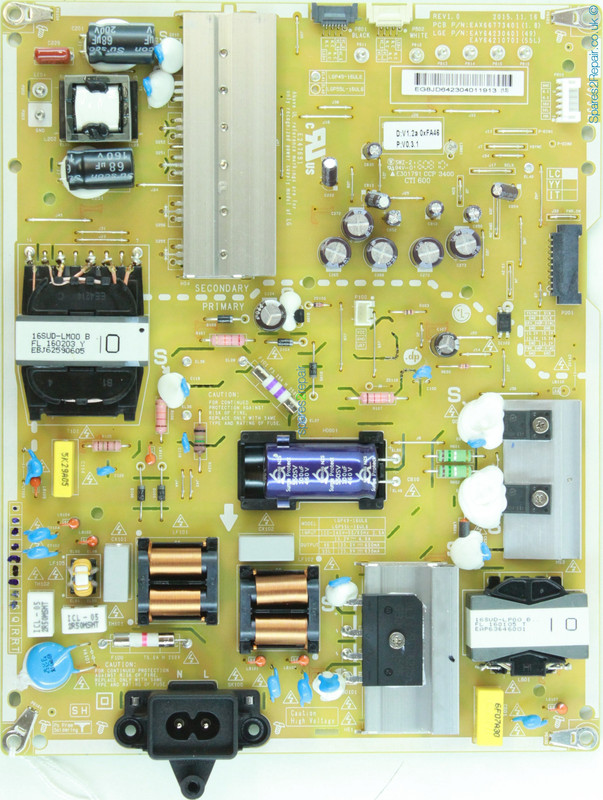

l’alimentation est EAX66773401 (1.8)

pas de tcon sur ce modèle

merci



[mika02]

petite précision sur la sortie qui va à la carte mere je n’ai que du 18v  pas de 5v ou 3.3v

[katode]

Salut

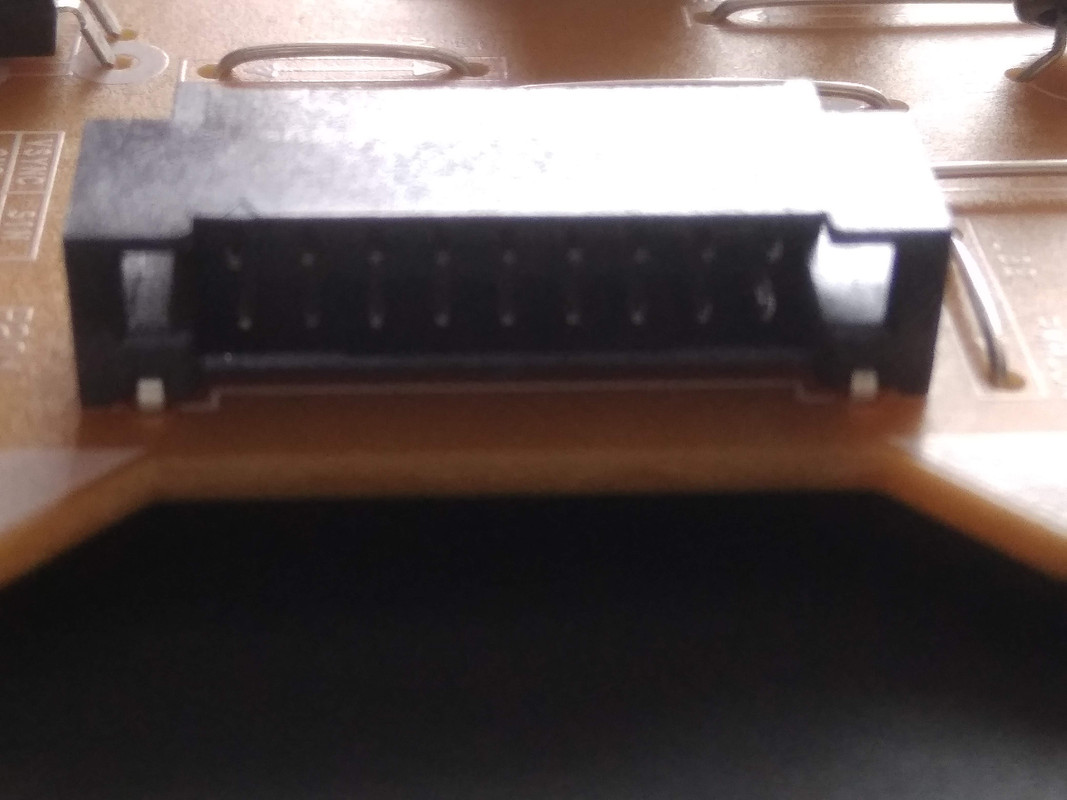

Peut tu faire une photo du connecteur d alimentation avec la serigraphie des pin ?

Il faudrait dans un premier temps tester ton alimentation sans la connecter a la carte main.



[mika02]

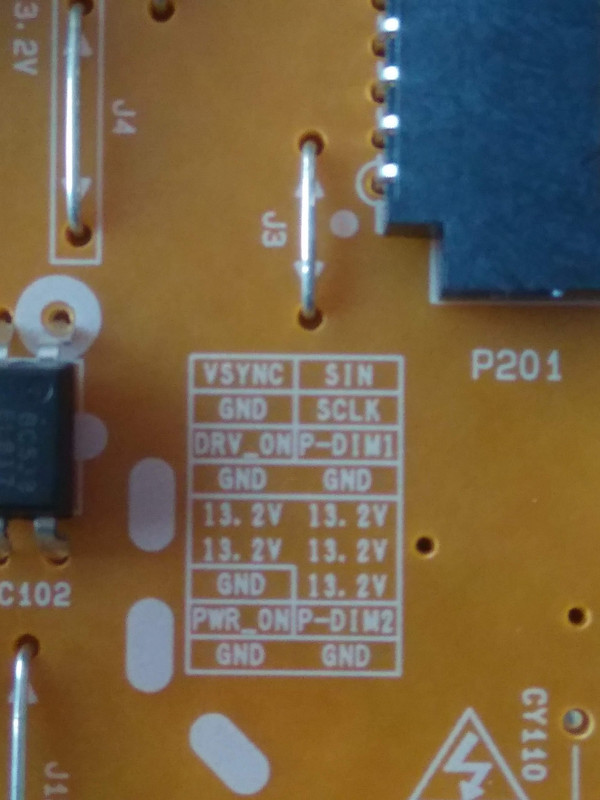

<img src="<img src=’https://i.postimg.cc/B85yfXpJ/connect1.jpg&rsquo; border=’0′ alt=’connect1′ /> » alt= » » />

[mika02]

[mika02]

bonjour

avec ou sans la carte main je n’ai que du 18,5 v

[mika02]

[katode]

Salut



déconnecte ton alimentation de la carte main et fais un shunt entre power on et la masse ,compare ensuite les tensions que tu as  par rapport a la sérigraphie.





[mika02]

Plus aucune tension avec le shunt

[katode]

mais sans le shunt connecteur carte vidéo débranchez tu as quoi comme tension ?





[mika02]

sans le shunt j’ai 12,5 v.  avant j’avais 18.5v et en changeant la diode entouré en rouge j’ai 12.5 v

[mika02]

proleme résolu en changeant toutes les diodes à coté de celle entourée

[rocky]

salut mika

merci du retour A+++
