Machine à biere Philips perfectdraft Hd3720

[Pioup10]

Bonjour,
J’ai un problème de carte d’alimentation pour tireuse à bière Philips hd3720
J’ai changé les condensateurs 1000micro mais toujours rien en sortie du 10,5v
Quelqu’un connaîtrait cette carte avec les pannes habituelles ?Svp
Cordialement
Pioup

[rocky]

salut pioup

peut tu mettre en image la carte,tu doit avoir d’autres cartes en plus de celle ou tu a changé les condo

a tu verifié le fusible d’entrée rectangulaire sur la carte pres du pont de diode

[Pioup10]

Bonjour et bonne année 2025

Oui bien sûr il y a une autre carte électronique.

J’ai bien du 330v cc sur le condensateur de 400v de la carte alimentation qui ne délivre pas le 10,5v



[rocky]

salut et bonne année

peut tu mettre une image de la carte d’alim,car en remplacent les 3 condos elle aurai du demarré

quélle tensions exacte a tu lorsque le connecteur CN2 fil rouge et noir  de la carte d’alim est branché sur la carte de controle ?

et quelle tension exacte a tu lorsque lorsque les deux fils rouge et noir sont débranché de la carte de controle ? (mesure sur fil rouge et noir)

[Pioup10]

Bonjour Rocky,

merci pour ton aide. En fait cette carte alim est différente des modeles HD3620. C’est une autre carte pour HD3720.

La tension est quasi nulle branchée comme débranchée ( fil noir et rouge), par contre le primaire (3oo et quelques volts continu ) au borne du condo 400v est OK.

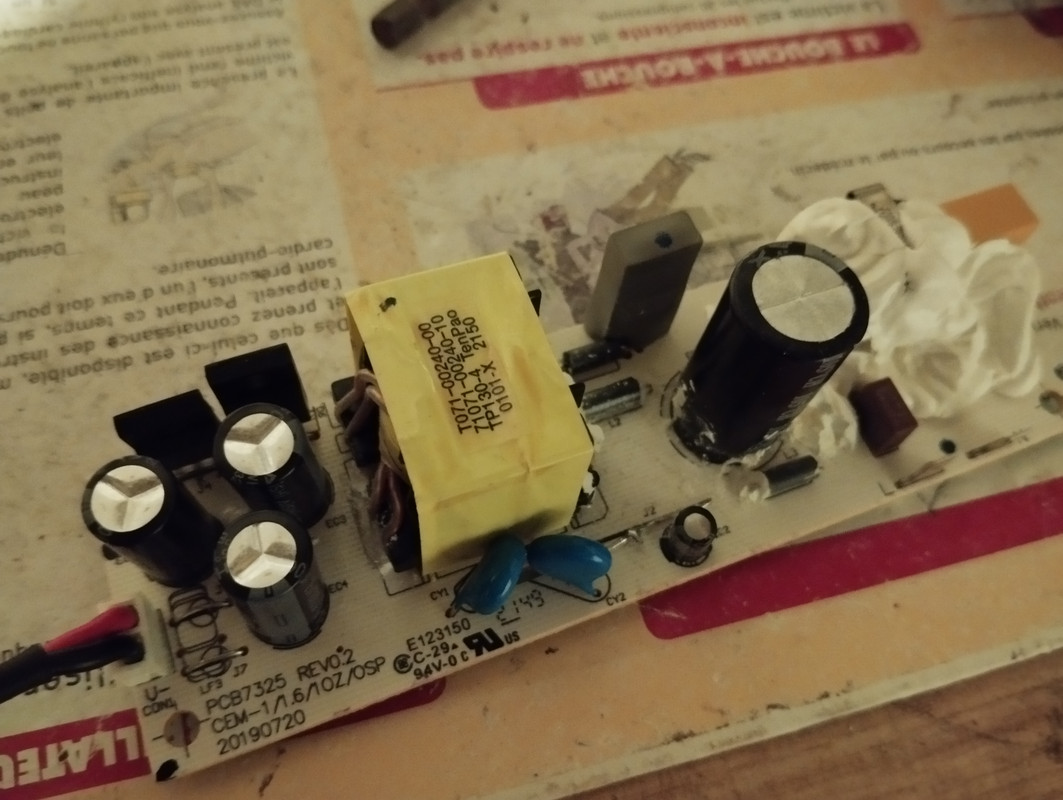

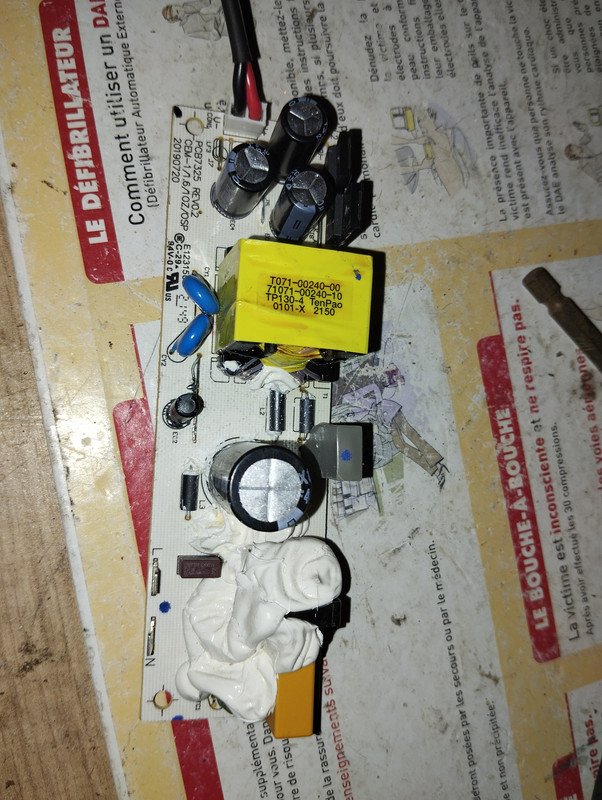

j’essaie de joindre une photo



[Pioup10]

[Pioup10]



[Progfury]

Bonsoir

Il doit y avoir également des composants au dos de la carte non ? 😉

[Progfury]

Côté soudure, dans le circuit primaire de l’alimentation il y a un petit circuit CMS à 8 pattes, c’est un LD7575PS

C’est lui qui gère l’alimentation à découpage

Si l’alimentation ne fonctionne pas après avoir remplacé les condensateurs de sortie (qui vieillissent souvent mal) il y a de fortes chances que ce soit le LD7575PS qui soit hs

[Progfury]

Son datasheet se trouve très facilement sur le net et il est très bien détaillé pour permettre de prendre quelques mesures afin de valider son bon fonctionnement ou non

[rocky]

salut

merci a progfury pour ces info

tu n’a pas remplacer le condo EC2 il doit etre hs c’est lui qui alimente le CI,et si idem voir U1 c’est lui qui te fournit les 10V,verifie sur la pin 6 VCC

https://i.ibb.co/5kRPBCw/ec2.png

tu a des soudures a reprendre

https://i.ibb.co/LQfMwzc/soudure.png

[Pioup10]

Bonjour et merci à vous.

Je vais suivre vos recommandations et vous tiens informé.

Progfury, sur cette carte le CI n’est pas un LD7575S mais un OB5269 ,j’ai regardé le datasheet il semblerait équivalent.

La carte est différente du modèle HD3620, c’est un modèle 3720

Merci encore pour votre aide
