5 janvier 2019 à 8 h 09 min #2168rockyMaître des clés
SANYO DP 23845
AJUSTEMENT DE SERVICE
Appuyez sur la touche UP ou DN pour sélectionner l’élément de service désiré dans le menu.
REMARQUE: Appuyez sur la touche Mute pour aller jusqu’à 16 articles.
Utilisez la touche + ou – clés ou numéro d’ajuster les données. Les touches + ou – vont augmenter ou diminuer les données séquentiellement. Les touches numériques [0] ~ 7 basculer seulement leurs bits respectifs entre 1 et 0 et sont utilisés pour modifier les sous-adresses. Par exemple, pour modifier le bit 5 appuyez sur la touche 5.NOTE: en utilisant le + ou – n’est pas recommandé en raison de changements possibles rapides.
Pour quitter le mode de service; appuyez sur le menu clé.
==========================================
Mode Service [Mode usine]
* appuyez sur la touche « INPUT », puis faire « 2 – 5 – 8 – 0 « au menu principal accès de l’usine.
* Appuyez sur ▲ / ▼ pour sélectionner un élément, puis appuyez sur ► pour accéder.
* Appuyez sur ▲ / ▼ pour déplacer vers le haut ou vers le bas et sélectionnez l’élément.
* Appuyez sur ◄ / ► pour ajuster.
* Appuyez sur « MENU » pour revenir à l’écran précédent.=================================================
MODE DE SERVICE
ATTENTION
Le chaque circuit a été faite par le réglage fin à l’usine. N’essayez pas de régler les réglages suivants à l’exception nécessitant des réajustements en service sinon il peut causer une perte de performance et de sécurité des produits.
Avant ajustementCet ajustement est effectué pour entrer en mode service par télécommande.
Opération rapide est nécessaire pour entrer dans le mode service.
(1) Allumez le moniteur.
(2) Appuyez sur le bouton MENU sur le moniteur.
(3) Gardez article (2) et appuyez sur la touche STATUS et libérer les deux touches.
(4) Dans les 2 secondes après l’article (3), appuyez sur le bouton MUTE apparaître le mode d’affichage de service.
Pour revenir au mode normalUne fois éteindre le moniteur en appuyant sur la touche « POWER » sur le moniteur ou de la télécommande et rallumez-le.
SERVICE MODE AFFICHAGE
Pour régler
* Pour sélectionner l’élément de réglage, appuyez sur ▲ / ▼ bouton sur la télécommande.
* Pour ajuster les données, appuyez sur ◄ / ► bouton sur la télécommande.
* Sélectionner l’élément de réglage par ▲ bouton.
* Élément de réglage est affiché dans l’ordre. Pour inverser élément de réglage, appuyez sur ▼ bouton.
* Réglez les données en ◄ / ► bouton.
Pour quitter le mode Service.Pour quitter le mode de service, appuyez sur le bouton POWER ON/OFF sur l’unité de contrôle ou de la télécommande.
=====================================
LCD SANYO

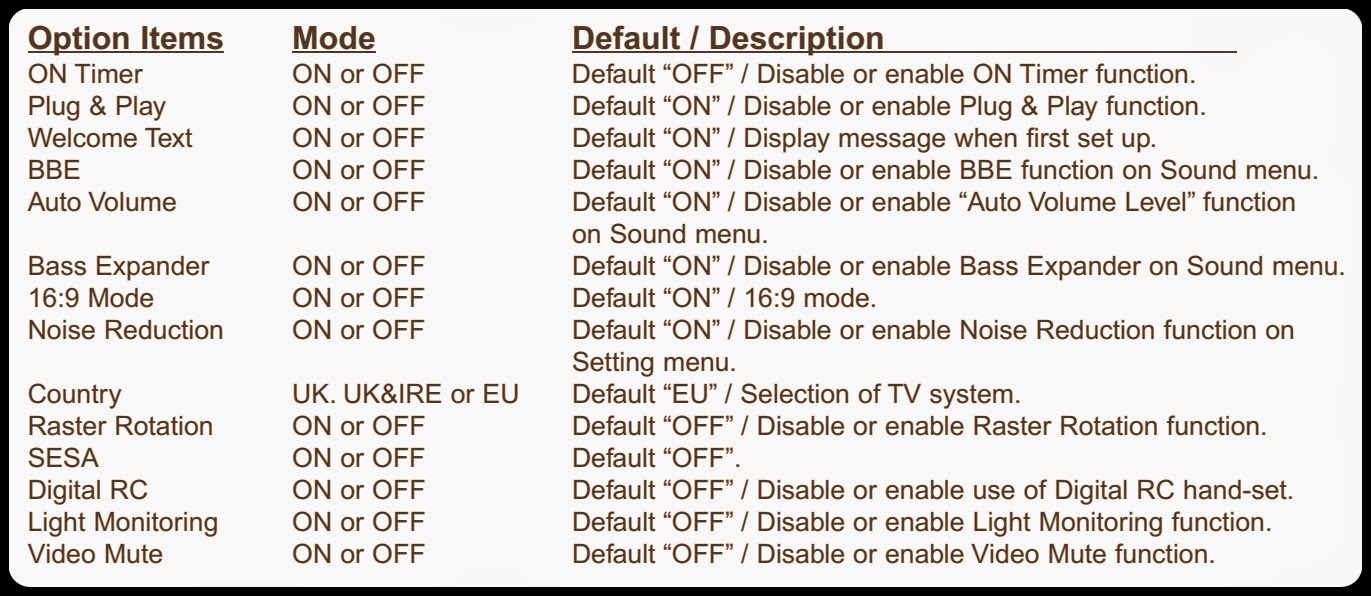

OPTION CADRE
Après le remplacement de la mémoire IC (IC801)
La mémoire IC (IC802) stocke les données d’options de télévision et ajustements de services de données pour chaque circuit, par conséquent, lorsque la mémoire IC est remplacé, il doit être programmé pour les paramètres suivants.Comment saisir l’option Réglage du mode
Appuyez et maintenez enfoncé le bouton MUTE de la télécommande et appuyez sur le canal descendant (P ▼ ) bouton sur le devant panneau de commande du téléviseur. La fenêtre d’options se affiche sur l’écran.
Comment faire le menu Réglage
. Sélectionnez option souhaitée en appuyant sur la UP CHANNEL ou DOWN
Pour changer le mode d’option, utilisez le VOLUME + ou -.
Les données qui est mis dans le mode option est stocké dans la mémoire IC automatiquement.Pour quitter le mode Option
Appuyez sur le bouton MENU ou éteindre le téléviseur en appuyant sur le bouton Power ON / OFF.
Comment entrer dans le menu de service
Appuyez et maintenez la touche SOUND de la télécommande et appuyez sur la CHANNEL DOWN (P ▼) sur le panneau de contrôle devant la télévision ,
Le menu principal du mode de service se affiche.
{Ne essayez pas de régler les ajustements de services ne figurent pas sinon il peut causer une perte de performance et pour un fonctionnement correct.}
Comment sélectionner la section de service et le service élément et modifier la valeur de données
Pour sélectionner la section service: Appuyez sur le curseur ▲ / ▼ bouton sur l’ensemble commande manuelle à distance, et appuyez sur le bouton VOLUME + pour entrer dans le sous-menu.
Pour changer la valeur de données: Sélectionnez l’élément de service en appuyant sur le curseur ▲ / ▼ et modifier la valeur de données en appuyant sur le VOLUME + ou -. (Pour revenir au menu principal, appuyez sur le bouton MENU.)
Pour sortir de la fonction Menu
Appuyez sur le bouton MENU à plusieurs reprises ou éteindre le téléviseur en appuyant sur le bouton Power ON / OFF.
Comment initialiser les IC mémoire
Pour initialiser l’IC mémoire (IC802), appuyez et maintenez la touche IMAGE de la télécommande, puis appuyez sur la touche CHANNEL DOWN sur le panneau avant de l’ensemble de la TV et allumer l’interrupteur principal hors et sous tension. L’initialisation est maintenant terminée. Lorsque la mémoire à circuit intégré initialisée et toutes les données de réglage (données d’option et le réglage des données de service) stockées dans le circuit intégré sont remis à la valeur par défaut. Il est nécessaire de définir les paramètres d’options et de réajuster les réglages de services énumérés ci-dessus.
Ce téléviseur dispose d’un circuit de protection alimentation intégré. Il est prévu pour protéger le téléviseur en cas d’une alimentation dysfonctionnements du circuit. Quand quelque chose anomalie se produit lors de la réception de la télévision, le téléviseur passe en mode stand-by. Lors du fonctionnement du circuit de protection, le Stand-by et indicateur d’alimentation se mettent à clignoter.Libérer le circuit de protection et la restauration de l’alimentation
Pour libérer le circuit de protection et rétablissez l’alimentation, débranchez le cordon d’alimentation pendant une courte période. Cela ne fonctionnera que si la peine d’alimentation était temporaire. Si il ya des problèmes permanente comme un circuit endommagé, le pouvoir ne peut pas être restauré et le circuit devra être réparé.============================================
LCD SANYO
MODE SERVICE
* Appuyez sur « INPUT », » 2 « , » 5 « , » 8 « et » 0 « à son tour pour accéder au menu de l’usine.
* Appuyez sur » CH + « et » CH- « pour sélectionner des éléments d’ajustement et appuyez sur » VOL + « et » VOL- « pour régler des éléments de valeur.* Appuyez sur » MENU « à plusieurs reprises pour quitter.
MISE À JOUR DU LOGICIEL
Lorsque la mise à niveau du logiciels entrer dans le menu de la première usine et sélectionnez l’option ISP, FAI pour définir 1 et vous pouvez commencer à mettre à jour.
Après la mise à niveau terminée, il doit mettre FAI revenir à 0 .
Si l’image ne peut pas afficher lors de la mise, il a besoin de souder JB1 sur la carte principale.
Dessouder JB1 nouveau après la mise à niveau.======================================================
Sanyo LED 3D
MODE USINE / MENU SERVICE
Branchez l’alimentation / rétro-éclairage bord du montage, assemblage de traitement de données, IR / assemblage de la carte clé correctement, approvisionnement en alimentation, mettez le téléviseur. Vérifier l’affichage.
Menu Usine instruction> Appuyez sur INPUT touche, puis appuyer sur les touches numériques « 2, 5, 8,0 » à son tour pour ENTRER dans le menu principal de l’usine.
> Appuyez sur les touches ▲ et ▼ pour déplacer le curseur à chaque page du Menu principal de l’usine, puis appuyez sur OK clé conclure la page sous-menu.
> Appuyez sur les touches ▲ et ▼ pour déplacer le curseur vers le haut ou vers le bas au sein de toute une page.
> Appuyez sur les touches ◄ et ► pour faire l’ajustement quand déplacer le curseur d’un article.
> Appuyez sur la touche MENU pour quitter la page sous-menu au menu supérieure de l’usine.
> Appuyez sur la touche EXIT pour quitter le menu de l’usine, en tout cas.
> Appuyez sur la touche OK pour accéder au sous-menu inférieure usine.
menu usine
Mode de vieillissement pour être utilisé pour le vieillissement du téléviseur; rouge, vert, bleu et blanc image plein écran affiche tour à tour; réglage par défaut est OFF;
option de menu
ADC ADJUST pour être utilisé pour ADC étalonnage pour VGA et Composante.
élément de menu d’usine
Fac. Canal préréglé à être utilisé pour le canal de préréglage d’usine; signal de valeur centrale de fréquence numérique programme Australie est défini comme CH28 (529,5 MHz) et CH33 (564,5 MHz); originale préréglage de programme numérique ne pouvait pas changer si le réglage du signal central a toute modification, afin rechercher programme numérique effectuer manuellement par élément du menu Canal DTV;
option de menu
Temp. pour être utilisé pour le réglage de balance des blancs;
option de menu: Magasin Réglage Init.
menu usine
Mise à jour USB SW à être utilisé pour la mise à jour du logiciel depuis le port USB; lorsque U disque contenant la mise à jour du logiciel est inséré dans le port USB, choisissez l’élément pour effectuer processus de mise à jour;
option de menu
Autres paramètres incluent des paramètres de EEPROM Init, mise à jour MEMC, le mode d’alimentation, MST DEBUG, MODE FAI, le rétro-éclairage, SSC, non linéaire, la qualité vidéo, la qualité audio, capteur de lumière, cours de numérisation, etc .; pas besoin d’être ajusté normalement.
élément de menu d’usine
Le chargement doit être utilisé pour l’initialisation des données d’utilisateur; drapeau de réussite se affiche une fois l’initialisation, puis sur POWER KEY seulement pour la mise hors tension du téléviseur.
Effectuer EEPROM Init avant ajustement pour la première fois si le logiciel a été mis à niveau ou des données ont été maintenus dans l’EEPROM.
ADC étalonnage pour le canal D-SUB
revenir au canal D-SUB.
> Appuyez sur INPUT clé, puis appuyez sur les touches numériques 2, 5, 8, 0 à son tour pour accéder au menu principal de l’usine.
> Déplace le curseur au point ADC ajuster et appuyez sur la touche . OK pour entrer dans le sous-menu inférieure
> Signal d’entrée D-SUB (VG-849 Timing: 856 (1024 × 768/60 Hz), Motif: 914 Chess Motif); déplacer le curseur au point « MODE », appuyez sur les touches ▲ et ▼ pour choisir un objet « RVB », puis déplacez le curseur au point « ADC AUTO » et appuyez sur l’ajustement touche « OK » pour effectuer de l’automobile jusqu’à l’affichage de « succès » rapides.
ADC étalonnage pour le composant canal
* Passer en voie de composants.
* Appuyez sur la touche « INPUT », puis appuyez sur les touches numériques 2, 5, 8, 0 à son tour pour accéder au menu principal de l’usine;
* Déplacer le curseur au point « ADC RÉGLER » et appuyez sur la touche « OK » pour entrer dans le sous-menu inférieure;
* signal de composant d’entrée (VG-849 Timing: 972 (1080i), Motif: 918 100% barre de couleur); déplacer le curseur au point « MODE », appuyez sur les touches ▲ et ▼ pour choisir un objet « YPbPr », puis déplacez le curseur au point « ADC AUTO » et appuyez sur l’ajustement touche « OK » pour effectuer de l’automobile jusqu’à l’affichage de « succès » rapides.
Réglage balance blancs
Sauf indication par le client, les paramètres par défaut de la température de couleur est COOL 12000K et les coordonnées chromatiques est (272, 278); paramètres référencés de température de couleur normale est 9300K et les coordonnées chromatiques est (285, 293); paramètres référencés de la température de couleur chaude est 6500K et les coordonnées chromatiques est (313, 329); Le réglage par défaut est Normal.
Les procédures d’ajustement
Le téléviseur devrait travailler plus de 30 minutes pour être dans un état plus stable avant ajustement. Utiliser le canal CA-210 BBY pour ajuster la balance des blancs;
* Passer en canal HDMI;
* Appuyez sur la touche « INPUT », puis appuyez sur les touches numériques « 2, 5, 8, 0 » à son tour pour accéder au menu principal de l’usine;
* Déplacer le curseur vers article « W / B RÉGLER » et appuyez sur la touche « OK » pour entrer dans le sous-menu inférieure;
signal HDMI d’entrée (VG-849 Timing: 856 (1024 × 768/60 Hz), Motif: 921 16 étape Gray); déplacer le curseur au point « MODE », appuyez sur les touches ▲ et ▼ pour choisir un objet « HDMI », puis déplacez le curseur au point « Temperture» et appuyez sur les touches ▲ et ▼ pour choisir « COOL ».
Fix « G GAIN », ajuster « R GAIN , B GAIN « pour régler 14 ème coordonnées chromatiques que (272, 278);
Fix « G OFFSET », réglez « R OFFSET, B OFFSET » pour régler 4 ème coordonnées chromatiques que (272, 278).
* Pour se assurer que les coordonnées chromatiques d’échelle lumineuse sont (X = 272 ± 10, Y = 278 ± 10) et chromatiques coordonnées d’échelle sont sombres (X = 272 ± 10, Y = 278 ± 10) au cours de réglage;
* Déplacer le curseur vers élément «Copier tout» pour copier les données de balance des blancs à d’autres canaux sauf le canal DTV;
* Vérifiez si les coordonnées chromatiques de Normal et Chaud répondre aux exigences (erreur admissible de NORMAL échelle lumineuse: x ± 1, ± 10, l’erreur d’échelle foncé NORMAL autorisés .: x ± 10, y ± 10 erreur tolérée de WARM échelle lumineuse et sombre échelle: ± 10 x, y ± 10); sinon, réglez « R_GAIN / B_GAIN / R_off / B_OFF » d’être à la hauteur des besoins, puis enregistrer les données.
* Effectuer «Copier tout» pour la normale / ajustements chaudes sauf le canal DTV.
* Vérifiez si les coordonnées chromatiques d’autres canaux répondent aux exigences, sinon, faire l’ajustement pour le canal non standard seul avec les mêmes procédures de b) à j) que HDMI canal de et puis sauvegardez les données.
Passez à canal HDMI, passer à 16 échelle de gris programme à partir de la source du signal central, ajuster la balance des blancs avec les mêmes procédures de e) à g) que HDMI canal de; mais attention de ne pas effectuer «Copier tout»
* Inspectez tous les canaux après avoir terminé l’ajustement pour vérifier si l’affichage est normal.
Reportez-vous à la règle suivante pour le réglage
B Gain / Décalage horaire : ajuster B Gain / Décalage vers le bas, coordonne de X et Y qui augmente, réglez B Gain / Décalage vers le haut, les coordonnées X et Y va diminuer. R Gain / Décalage horaire : ajuster R Gain / Décalage horaire aura une incidence sur la valeur de X, . mais affectent la valeur Lv légèrement ajuster R Gain / Offset vers le haut, les coordonnées de X augmente, ajuster R Gain / Décalage vers le bas, les coordonnées de X diminuera G Gain / Décalage horaire : ajuster G Gain / Décalage horaire aura une incidence sur la valeur Y, et affecter Lv valeur grandement, ajuster G Gain / Décalage vers le haut, les coordonnées de Y va augmenter, réglez G Gain / Offset à la baisse, les coordonnées de Y va diminuer. Remarque : Sanyo clientèle exige que la température de couleur par défaut est Normal, ajuster la balance des blancs de la température normale des couleurs et cool en mode d’image dynamique; pour d’autres clients, se il vous plaît ajuster la balance des blancs de la température de couleur Cool à Dynamic mode d’image.
Contrôle de fonctionnement ( fonctions TV)
de signaux d’entrée central au port RF, conclure menu Canal d’abord, puis rechercher les programmes automatiquement et vérifier se il ya un programme omis; vérifier la sortie des haut-parleurs et l’affichage de l’image;Composant port de

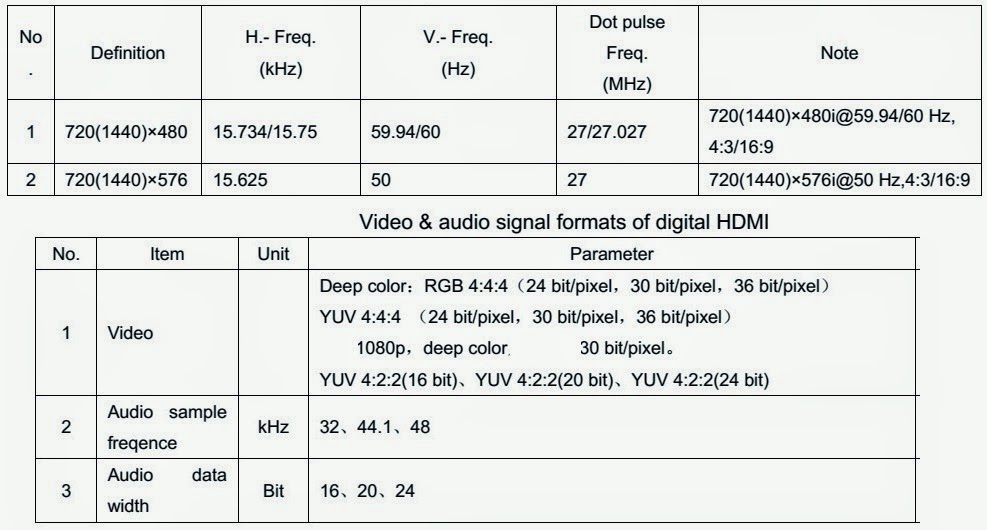

signal de composant d’entrée de VG-849 avec les formats répertoriés comme tableau séparément, vérifiez image et le son dans le cas de la mise sous tension, le canal de commutation, changer de mode, etc.
Port D-sub

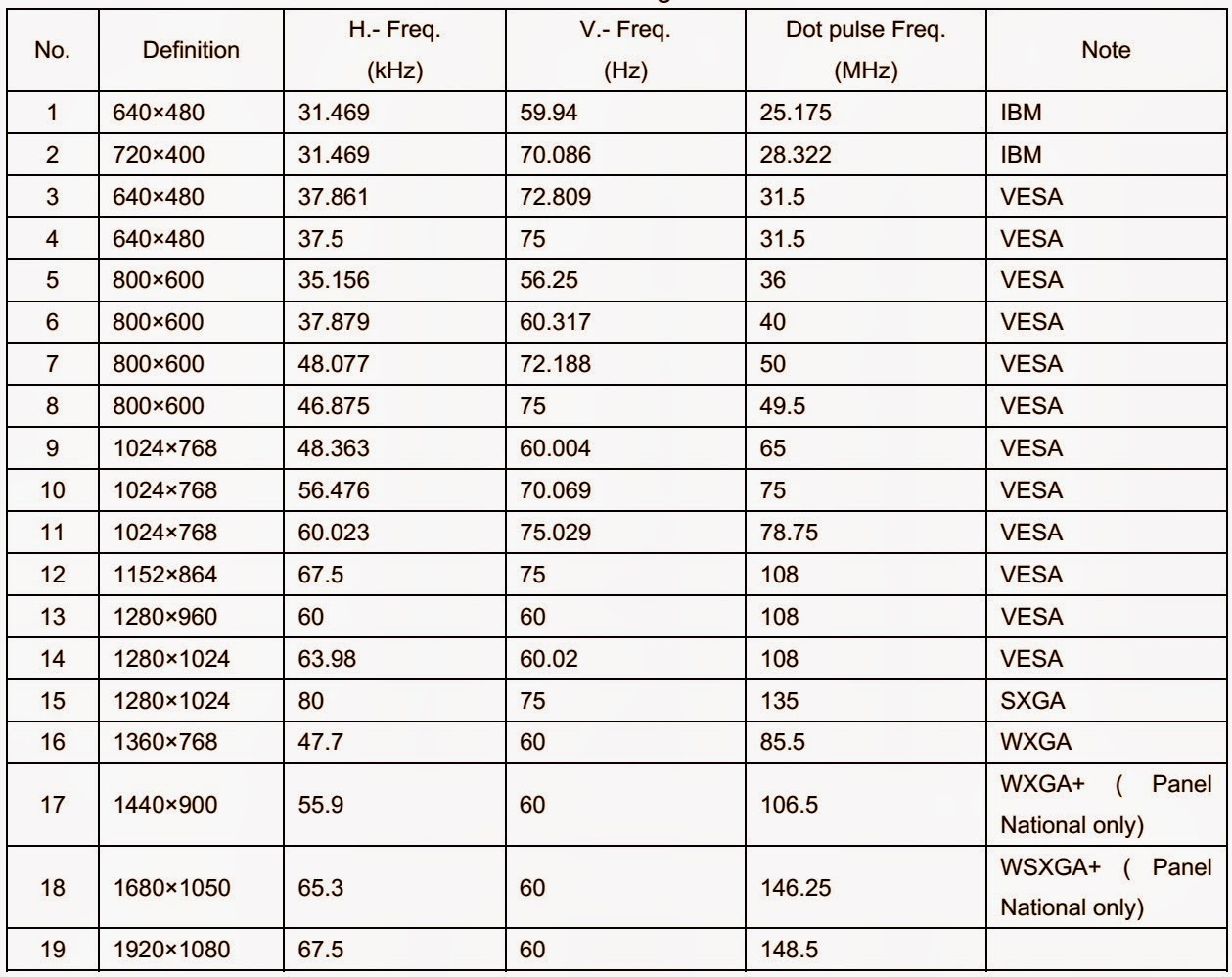

du signal d’entrée D-SUB du VG-849 avec les formats répertoriés comme tableau séparément, vérifiez image et le son; si H. / V. de l’image affiche anormalement, accéder au menu principal Image> Ecran> Auto Adjust pour effectuer le calibrage automatique.
Port HDMI
port HDMI prend en charge tous les formats de signaux pris en charge par le port des composants et port D-sub), en outre, il peut également soutenir signal avec les formats répertoriés comme tableaux (vidéo et audio combinaison). Vérifiez image et le son dans le cas de la mise sous tension, le canal de commutation, changer de mode, etc.
port USB. fonction PVR
Insérez un disque formaté dans lequel U enregistrées programmes ont été enregistrés; appuyez sur la touche « Liste Record » de choisir et de jouer un programme, vérifier image, le son et d’autres fonctions; médias jouant la fonction Insérer un disque U a tenu des dossiers de l’image, son et vidéo, consultez image, le son et d’autres fonctions; formats de supports pris en charge comme ci-dessous : Photo: JPEG – BMP – PNG Vidéo: H.264 – MPEG-1 – MPEG-2, VC-1, FLV Audio: WMA, MP3, M4A (AAC)
port de Musique (en fonction de différents modèles se contenir le port ou non )
du signal d’entrée audio pour sauvegarder VGA MUSIQUE / AUDIO Dans le port de l’équipement de sortie audio, vérifiez la sortie audio est normal ou non.
Autres fonctions vérifient
a. Vérifiez moment on / off, dormir temps libre, image / mode sonore, OSD, stéréo, port audio numérique, etc ,;
. b Vérifiez programmes audio numériques purs (radio);
. c vérifier le numéro de canal logique (LCN);
. d Vérifiez HDMI ARC;
e Vérifiez HDMI. CCE;
. f Vérifiez OAD pour le client particulier.
Menu utilisateur réglage avant Ex-usine
Entrez dans Menu usine et choisissez « envoi » pour effectuer le préréglage avant départ usine; Principales procédures sont décrites comme suit:
a. Effacez tous les programmes;
b. Effacer les informations de VCHIP, contrôle parent, etc .;
c. paramétrage analogique d’utilisateur par défaut;
d. Récupérer mot de passe par défaut;
e. Réglez la langue du menu que le français;
f. Réglez le mode de consommation en mode veille.====================================
5 janvier 2019 à 8 h 12 min #2169rockyMaître des clésMODE SERVICE
Comment entrer dans le menu service
1. Appuyez et maintenez le MENU bouton de commandes latérales.
2. Maintenez la touche MENU bouton et appuyez sur la MUTE bouton sur la télécommande, et le menu FACTORY
sera affichée.
Comment sélectionner l’élément de service et ajuster les données:
Pour ajuster les données:
1) Sélectionner » DONNÉES ligne « en appuyant sur la touche HAUT ou BAS.
Pour quitter le mode service de
presse MENU bouton pour quitter le mode service.
Remarque: Les données ajustées tout en mode service seront mémorisés dans l’EEPROM automatiquement.
2) Appuyez sur ◄► bouton pour ajuster les données.

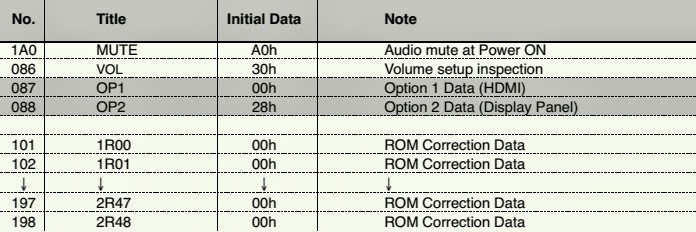

Réglage des données initiales
Cet ajustement est contrôlé par le CPU (IC8000) à travers l’IIC Bus ligne de données dans le châssis, et ces ajustement
données sont mémorisées la mémoire IC (IC8001). Par conséquent, la carte mère ou la mémoire IC (IC8001) est remplacé, ces
données seront disparu. Réajuster doit être faite. Les données initiales est fournie dans la CPU ROM, lorsque la mémoire IC
(IC8001) est remplacé par un nouveau. CPU données de ROM est chargé dans la mémoire. Les données initiales est fournie pour utiliser le moniteur essentiellement. Pour le fonctionnement de la performance de la qualité de l’écran, réglage supplémentaire ne est nécessaire à la suite de réglage électrique du châssis.
1. Recevoir signal de bonne qualité. 2. Entrez le mode de service. 3. Confirmer la valeur de données pour être le même que le tableau de données d’ajustement service . Si elle est différente, changer pour corriger les données 4. Quittez le mode service.Réglage balance blancs
Motif
Blanc Motif 100% (en mode AV).
Condition
Mode Image: STANDARD
Température de couleur: NORMAL
Durée de vieillissement: Plus de 10 minutes
de réglage
. 1 . Entrez le Service Mode
. 2 Sélectionnez » Source ALL « en appuyant sur le bouton de ed, et sélectionnez « Propriétés blanc » en appuyant sur 7 8 bouton.
3. Ensemble R, G, la valeur de B à « FF » en appuyant sur les touches numériques.
Pour régler Rouge: Appuyez sur 1 (valeur de données haut) et 4 (valeur de données vers le bas).
Pour ajuster vert: Appuyez sur 2 (valeur de données haut) et 5 (valeur de données vers le bas).
Pour régler Bleu: Appuyez sur 3 (valeur de données haut) et 6 (valeur de données vers le bas).
4. Décidez une pièce en trois articles à une valeur fixe (par exemple, laissez- R valeur fixée), sélectionnez l’élément d’autres deux couleurs
(exemple, G ou B ), et ajuster pour produire une image normale en noir et blanc dans les zones de hautes lumières .
(Note:. A cette époque, ajuster les données d’autres deux couleurs moins de données fixes) . 5 Quitter le mode service.===============================================
LCD SANYO
Menu Service
1. Appuyez et maintenez le bouton MENU de commandes latérales.
2. Maintenez le bouton de menu et appuyez sur le bouton MUTE de la télécommande, et le menu FACTORY sera affiché.
Pour régler les données
1) Sélectionnez la ligne « DATA » en appuyant sur la touche UP / DOWN.
2) Appuyez sur GAUCHE / DROITE bouton pour ajuster les données.
POUR QUITTER MENU SERVICE
Appuyez sur le bouton MENU pour quitter le mode de service.
Note: Les données corrigées des variations tout en mode service seront mémorisés dans l’EEPROM automatiquement.===============================================
LCD Sanyo
MODE SERVICE
Appuyez sur la touche « INPUT », puis appuyez sur les touches numériques « 2, 5,8,0 « à son tour d’entrer dans
menu usine primaire;
Instructions de réglage
Les ajustements unitaires
Selon le schéma de câblage spécifié par « Spécifications produit », connecter l’alimentation / rétro-éclairage bord du montage, assemblage de traitement de données, IR / assemblage de la carte clé correctement, approvisionnement en alimentation, mettez le téléviseur. Vérifier l’affichage usine instructions du menu a) Appuyez sur la touche » ENTREE « , puis appuyez sur les touches numériques » 2,5,8,0 « à son tour pour accéder au menu principal de l’usine;
b) Appuyez sur les touches » ▲ « et » ▼ « pour déplacer le curseur chaque page de Menu principal de l’usine, puis appuyez sur la touche » OK « pour entrer dans la page de sous-menu;
c) Appuyez sur les touches » ▲ « et » ▼ « pour déplacer le curseur vers le haut ou vers le bas au sein de toute une page;
d) Appuyez sur les touches » ◄ « et » ► « pour faire l’ajustement quand déplacer le curseur à un article;
e) Appuyez sur la touche » MENU « pour quitter la page de sous-menu au menu supérieur de l’usine;
f) Appuyez sur la touche » EXIT « pour quitter le menu de l’usine dans tous les cas ;
g) Appuyez sur la touche » OK « pour entrer dans le sous-menu de l’usine inférieure;
h) élément de menu usine: ADC ADJUST être utilisé pour ADC étalonnage pour VGA et composants;
i) élément de menu d’usine: . Temp couleur à utiliser pour le réglage de balance des blancs;
j) élément de menu d’usine: Fac. Canal préréglé à être utilisé pour le canal de préréglage d’usine; signal de valeur centrale de fréquence numérique programme Australie est défini comme CH28 (529,5 MHz) et CH33 (564,5 MHz); originale préréglage de programme numérique ne pouvait pas changer le réglage de signal centrale a aucune modification, de sorte se il vous plaît recherche de programme numérique manuellement en effectuant article DTV du menu Canal;
élément de menu k) d’usine: EEPROM Init à être utilisé pour initialiser les données d’usine et la date de l’utilisateur; le téléviseur va redémarrer dans l’exercice de l’article;
l) élément de menu usine: vieillissement mode doit être utilisé pour le vieillissement du téléviseur; rouge, vert, bleu et blanc image plein écran affiche tour à tour; réglage par défaut est OFF;
m) élément de menu d’usine: Autres paramètres y compris les paramètres de MST DEBUG, MODE FAI, rétroéclairage, SSC, non linéaire, la qualité vidéo, la qualité audio, capteur de lumière, Surbalayage, QMap ajuster, VIF1, Aus / NZ All Ch Preset , etc .; pas besoin d’être ajusté normalement.
n) de l’élément de menu Usine: Mode d’alimentation pour être utilisé pour le réglage du mode de puissance-sur; Veille: pour être en état de veille lorsque l’alimentation sur le téléviseur; Mem: à garder à l’état dernière mise hors tension lorsque l’alimentation sur le téléviseur de nouveau; Sur vigueur: le téléviseur se met en marche automatiquement lorsque l’alimentation sur le téléviseur de nouveau; Le réglage par défaut sera défini comme mode de veille et de garder en mémoire moins que le client a disposition particulière;
o) élément de menu usine: USB Mise à jour du SW à être utilisé pour la mise à jour du logiciel depuis le port USB; après U disque contenant le logiciel de mise à jour est insérée dans le port USB, choisissez l’élément pour effectuer la mise à jour processus;
p) option de menu: envoi à être utilisé pour initialiser les données de l’utilisateur; le téléviseur sera initialisé puis un « succès » message se affiche, l’interface guidée initial se affiche après appuyant sur la touche «sortie»;
q) Se il vous plaît effectuer EEPROM Init avant ajustement pour la première fois si le logiciel a été mis à niveau ou des données ont été maintenus dans l’EEPROM.
ADC étalonnage pour D-SUB canal
a) revenir au canal D-SUB;
b) Appuyez sur la touche » ENTREE « , puis appuyez sur les touches numériques » 2. 5.8.0 à son tour pour accéder au menu principal de l’usine « ;
c) Déplacer le curseur au point » ADC RÉGLER « et appuyez sur la touche » OK « pour entrer dans le sous-menu inférieure;
d) Le signal d’entrée D-SUB ( VG-849 Timing: 856 (1024 × 768/60 Hz), Motif: 914 échecs carré (5 carrés blancs + image avec cadre) ); déplacer le curseur au point » MODE « , appuyez sur les touches » ▲ « et » ▼ « pour choisir l’article » RVB « , puis déplacez le curseur au point » ADC AUTO « et appuyez sur la touche » OK « pour effectuer le réglage automatique jusqu’à une invite » succès affiche » ;
ADC étalonnage pour le composant canal
a) Passer en voie de composants;
b) Appuyez sur la touche » ENTREE « , puis appuyez sur les touches numériques » 2, 5,8,0 « à son tour pour accéder au menu principal de l’usine;
c) Déplacer le curseur au point » ADC RÉGLER « et appuyez sur la touche » OK « pour entrer dans le sous-menu inférieure;
d) le signal de composant d’entrée ( VG-849 Timing: 972 (1080i), Motif: 918 100% barre de couleur ); déplacer le curseur au point » MODE « , appuyez sur les touches » ▲ « et » ▼ « pour choisir l’article » YPbPr « , puis déplacez le curseur au point » ADC AUTO « et appuyez sur la touche » OK « pour effectuer le réglage automatique jusqu’à une invite » succès affiche » ; la balance des blancs Pour le modèle de TV (<24 « ), les paramètres par défaut de la température de couleur est COOL 10000K et coordonnées chromatiques est ( 280, 288 ); paramètres référencés de normale la température de couleur est 8000K et les coordonnées chromatiques est ( 295 , 305 ); paramètres référencés de chaud température de couleur est 6500K et les coordonnées chromatiques est ( 313 , 329 ); Pour le modèle de la télévision (> 24 « ), les paramètres par défaut de la température de couleur est cool 12000K et coordonnées chromatiques est ( 272 , 278 ); paramètres référencés de normale la température de couleur est 9300K et les coordonnées chromatiques est ( 285 , 293 ); paramètres référencés de chaud température de couleur est 6500K et les coordonnées chromatiques est ( 313 , 329 ); Le réglage par défaut est normal . Les procédures d’ajustement Le téléviseur devrait travailler plus de 30 minutes pour être dans un état plus stable avant ajustement. Utiliser le canal CA-210 BBY pour ajuster la balance des blancs; a) Passer en canal HDMI; b) Appuyez sur la touche » ENTREE « , puis appuyez sur les touches numériques » 2,5,8,0 « à son tour pour accéder au menu principal de l’usine; c) Déplacer le curseur au point » W / B RÉGLER « et appuyez sur la touche » OK « pour entrer dans le sous-menu inférieure; d) signal HDMI d’entrée ( VG-849 Timing: 972 (1080i)
, Motif: 921 16 étape gris ); déplacer le curseur au point » MODE « , appuyez sur les touches » ▲ « et » ▼ « pour choisir l’article » HDMI « , puis déplacez le curseur au point » Temperture »et appuyez sur les touches » ▲ « et » ▼ « pour choisir » NORMAL « ;
e) Fix » G GAIN « , réglez » GAIN R, B GAIN « pour régler coordonnées chromatiques que 14e (285 293);
f) Fix » G OFFSET « , régler » R OFFSET , B OFFSET « pour régler coordonnées chromatiques que 4e (285,293);
g) Pour se assurer que les coordonnées chromatiques d’échelle lumineuse sont ( X = 285 ± 10 , Y = 293 ± 10 ) et les coordonnées chromatiques d’échelle sont sombres ( X = 285 ± 10 , Y = 293 ± 10 ) pendant adjustemnt;
h) Déplacer curseur sur l’option » COPIER TOUT « pour copier les données de balance des blancs à d’autres canaux, sauf DTV canal;
i) Vérifier si les coordonnées chromatiques de COOL et WARM satisfont aux exigences (erreur tolérée de COOL échelle lumineuse: ± 10 x , y ± 10 , permise erreur de COOL échelle sombre: ± 10 x , y ± 10 ; erreur tolérée de WARM échelle lumineuse et l’échelle sombre: ± 10 x , y ± 10 ); sinon, réglez » R_GAIN / B_GAIN / R_off / B_OFF « d’être à la hauteur des besoins, puis enregistrer les données;
j) Effectuer » Copier tout »pour froid / chaud ajustements sauf DTV canal;
k) Vérifiez si les coordonnées chromatiques d’autres canaux répondre aux exigences, sinon, faire l’ajustement pour le canal non standard seul selon les mêmes procédures de b) à j) que HDMI canal de puis enregistrez les données;
l) Changer le canal DTV, le changement à 16 étape programme Gris à partir du signal central la source, régler la balance des blancs selon les mêmes procédures de e) à g); mais attention à ne pas effectuer « COPIER TOUT »!
m) Inspectez tous les canaux après avoir terminé l’ajustement pour vérifier si l’affichage est normal;
n) Conseiller à la règle suivante pour le réglage: B Gain / Décalage horaire: ajuster B Gain / Décalage vers le bas, coordonne des X et Y vont augmenter, réglez B Gain / Décalage vers le haut, les coordonnées X et Y va diminuer; R Gain / Décalage horaire: ajuster R Gain valeur Lv / Décalage horaire aura une incidence sur la valeur de X, mais affectent peu, ajuster R Gain / Décalage vers le haut, les coordonnées de X augmente, ajuster R Gain / Décalage vers le bas, les coordonnées de X va diminuer; G Gain / Décalage horaire: ajuster G Gain / Décalage horaire aura une incidence sur la valeur Y, et affecter grandement la valeur Lv, réglez G Gain / Décalage vers le haut, les coordonnées de Y va augmenter, réglez G Gain / Décalage vers le bas, les coordonnées de Y va diminuer;
Remarque: Sanyo clientèle exige que la température de couleur par défaut est normal , régler la balance des blancs de la température de couleur normale et cool en mode d’image dynamique; pour d’autres clients, se il vous plaît ajuster la balance des blancs de la température de couleur cool en mode d’image dynamique.Précautions d’entretien LCD
2,1 écrans sont différents d’un modèle à l’autre et donc pas interchangeables. Veillez à utiliser l’écran du modèle original pour le remplacement.
2.2 La tension de fonctionnement de l’écran LCD est 700-825V. Assurez-vous de prendre les mesures appropriées en vous-même et la machine protéger lors de l’essai du système dans le cadre du fonctionnement normal ou juste après l’alimentation est coupée. Se il vous plaît ne touchez pas le circuit ou la partie métallique du module qui est en mode de fonctionnement. Opération concernée est possible seulement une minute après la mise hors isswitched.
2.3 Ne pas utiliser ne importe quelle carte qui ne est pas identique à la télévision. Sinon, il va provoquer un incendie ou des dommages à l’ensemble.
2.4 Ne jamais faire fonctionner l’ensemble ou faire des travaux d’installation de mauvaise environnement, tels que salle de bain humide, buanderie, cuisine, ou la source d’incendie à proximité, équipements de chauffage et dispositifs ou l’exposition à la lumière du soleil, etc. Sinon mauvaise effet entraînera.
2.5 Si une substance étrangère comme l’eau, liquide, des tranches de métal ou d’autres questions qui se passe de tomber dans le module, assurez-vous de couper l’alimentation immédiatement et ne se déplace pas ne importe quoi sur le module de peur qu’elle devrait provoquer un incendie ou électrique choc dû au contact avec la haute tension ou court-circuit.
2.6 Faut-il être de la fumée, une odeur anormale ou le son à partir du module, se il vous plaît coupez l’alimentation à la fois. De même, si l’écran ne fonctionne pas après le pouvoir est allumé ou en cours de fonctionnement, la puissance doit être coupée immédiatement et pas plus l’exploitation est autorisée dans les mêmes conditions.
2.7 Ne tirez pas ou branchez le câble de connexion lorsque le module est en fonctionnement ou immédiatement après la mise hors tension car dans ce cas relativement haute tension reste dans le condensateur du circuit d’attaque. Se il vous plaît attendre au moins une minute avant l’arrachage ou de brancher le câble de connexion.
2.8 Lors de l’utilisation ou l’installation de LCD se il vous plaît ne pas soumettre les composants LCD à la flexion, de torsion ou extrusion, collision peur accident devrait en résulter.
2.9 Comme la plupart des circuits LCD TV est composé de circuits intégrés CMOS, il est nécessaire de prêter attention aux anti statique. Avant de réparer TV LCD assurez-vous de prendre la mesure anti-statique et assurer la pleine mise à la terre pour toutes les parties qui doivent être mis à la terre.
2.10 Il ya beaucoup de fils de connexion entre les pièces derrière l’écran LCD. Lors de l’entretien ou de déplacer l’ensemble se il vous plaît prendre soin de ne pas toucher ni égratigner eux. Une fois qu’ils sont endommagés l’écran Attention: Ce manuel de service est seulement pour le personnel de service à prendre avec référence. Avant de réparer se il vous plaît lire attentivement les points suivants. serait incapable de travailler et aucun moyen de le faire réparer. Si la connexion des fils, des connexions ou des composants fixes par la colle thermotrope doivent désengager lorsque le service, se il vous plaît tremper la colle thermotrope dans l’alcool, puis les sortir en cas d’dagmage. 2,11 soin particulier doit être pris pour le transport ou sa manipulation. Vibrations de choc exquis peut conduire à la rupture du verre de l’écran ou de dommages à un circuit d’entraînement. Par conséquent, il doit être emballé dans un cas avant le transport ou la manipulation. 2.12 Pour le stockage assurez-vous de le mettre dans un endroit où l’environnement peut être contrôlé de manière à éviter que la température et l’humidité de dépasser les limites indiquées dans le manuel . Pour un stockage prolongé, il est nécessaire de le loger dans un sac anti-humidité et mettre tout en un seul endroit.2,13 affichage d’une image fixe pendant une longue période peut provoquer une image rémanente permanente sur l’écran, comme communément appelé «l’ombre fantôme». Le degré de l’image rémanente varie avec le fabricant de l’écran LCD. Ce phénomène ne représente pas l’échec. Cette «ombre fantôme » peut rester dans l’image pendant une période de temps (plusieurs minutes). Mais lors de son utilisation se il vous plaît éviter d’afficher une image fixe en haute luminosité pour une longue période.
================================================
MODE SERVICE
Entrez dans le menu service:
1. Éteignez le récepteur et débranchez l’alimentation secteur2. Tout en appuyant sur le volume ( – ) touche à la télévision, rétablir l’alimentation AC. Le Service
Menu se affiche. La télécommande peut maintenant être utilisé
pour faire des ajustements.
Ajustements de service:
# Appuyez sur le curseur haut et bas pour sélectionner le souhaitée
élément de menu de service que vous souhaitez régler.
# Utilisez le curseur ou la touche pour ajuster les données. La clé GAUCHE ou DROITE va augmenter ou diminuer séquentiellement de données. Quitter dans le menu de service: Appuyez sur le MENU pour éteindre l’écran du menu de service.PANNE CIRCUIT
CPU (IC800) est programmé pour l’ensemble ira en mode veille quand il ya une panne de circuit tel que décrit ci-dessous. Cette unité est équipée d’une fonction de détection de panne de courant inclus dans le CPU qui vérifie une condition anormale dans les blocs d’alimentation du châssis. Si, alors que l’appareil est allumé, une panne est causée par une des situations suivantes qui se traduit par une alimentation basse tension, la CPU se éteindre l’appareil en 1,5 secondes pour prévenir d’autres dommages: • Défaut dans les circuits d’alimentation. • Un court-circuit dans le côté de la charge de l’alimentation. Panne de courant: l’échec de tension détectée pour le circuit. (Connecté à IC800 broche 48 et la broche 23.) (Normal: Haut; échec: Faible) Si, alors que l’alimentation est coupée, l’appareil est allumé et l’une de ces échecs reste non corrigée, le CPU se éteindra le pouvoir dans les trois secondes.Vérifiez les points suivants si l’appareil est éteint par la puissance détecteur de défaillance.
1. Débranchez le cordon d’alimentation (ligne 120 V AC) pour un court laps de temps.
2. Brancher un voltmètre DC aux circuits-dessous.
3. Appuyez sur la touche Power et vérifier les sources de tension appropriées.
4. Si l’un de ces tensions est faible, le détecteur de panne de courant doit éteindre l’appareil dans les trois secondes.
5. Vérifiez tous les circuits indiqués ci-dessous. Remarque : Si une panne de courant est détecté trois fois en 15 minutes, l’appareil passe en mode veille et ne peut être commuté On.To réinitialiser les programmes d’exploitation de la CPU, il est nécessaire de débrancher le cordon d’alimentation pour un court instant.SUR ECRAN MENU SERVICE
Lorsque IC801 (EEPROM) est remplacé, vérifier les données de bus pour confirmer qu’ils sont les mêmes que ci-dessous. Voir page 3 pour l’accès et ajustements service menu à l’écran.
codes de programme
Le microprocesseur utilisée dans ce modèle est un type polyvalent et est utilisée dans plusieurs modèles différents. Pour assurer le bon fonctionnement et les caractéristiques correctes pour votre modèle particulier, les codes de programme doivent être correctes.
# Toutes les données, sauf dans la boîte zone grise est fixé. Ne pas changer pour exploitation correcte.
# Données en boîte grise est initiale et peut être réglé selon les informations adjusment.
Note 1 . Data Option 1 (NO. 087 OP1) devrait être hexadécimale 00. Voir ci-dessus 087. Si ce code de programme est erroné, le téléviseur ne fonctionne pas correctement.
Note 2. Data Option 2 (NO. 088 OP2) devrait être hexadécimale 28. Voir ci-dessus 088. Si ce code de programme est erroné, le téléviseur ne fonctionne pas correctement.
Astuce de service

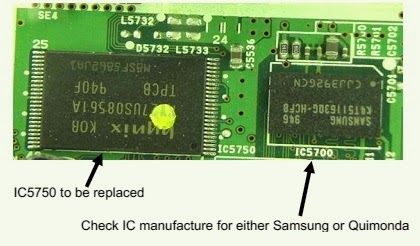

Si le voyant d’alimentation sur le devant du téléviseur est bien allumé pendant 10-20 secondes, OFF pendant 1-2 secondes et ne cesse de répéter, le problème est IC5750A plus probable. Les modèles visés sont les téléviseurs 2009 & 2010
Le 5750A IC vous recevez aura 84 logiciels installé en elle. Si la fabrication de IC 5700 est Quimonda ou la télévision est un 52 « , puis le logiciel devra être changé avec l’utilisation d’une clé USB. Remarque:. Seulement utiliser ce logiciel dans les téléviseurs Sanyo cotée Si utilisé dans un châssis de mal, il pourrait causer la télévision de ne pas venir sur et IC 5750 devra être changé à nouveau.
===============================================
SANYO LEDMODE SERVICE
Menu Usine
a ) Appuyez sur la touche « INPUT », puis appuyez sur les touches numériques « 2 , 5,8,0 » pour accéder au menu principal de l’usine;
b ) Appuyez sur les touches » ▲ « et » ▼ « pour déplacer le curseur à chaque page du Menu principal de l’usine, puis appuyez sur la touche » OK « pour entrer dans la page de sous-menu; c ) Appuyez sur les touches »
▲ « et » ▼ « pour déplacer le curseur vers le haut ou vers le bas au sein de toute une page; d ) Appuyez sur les touches »
◄ « et » ► » à faire l’ajustement quand déplacer le curseur à un article; e ) Appuyez sur la touche » MENU « pour quitter la page de sous-menu pour le menu supérieur de l’usine; f ) Appuyez sur la touche » EXIT « pour quitter le menu de l’usine, en tout cas; g ) Appuyez sur la touche » OK « pour entrer dans le sous-menu inférieure de l’usine=================================================
MODE DE SERVICE
Mode usine
MODE usine taper, 2, 5, 8, 0.
Appuyez sur 1 pour entrer en page1, la fonction est Cotez fonction de réglage, pour régler LOGO, la fréquence ect ,.
Appuyez sur 2 pour entrer en page2 , la fonction est de couleur Réglage de la température. La température de couleur est maintenant 12000.
Appuyez sur 3 pour entrer en page3, la fonction est réglage Auto couleur, de mettre AUTO COLOR de chaque canal. -
AuteurMessages
- Vous devez être connecté pour répondre à ce sujet.
