Bienvenue sur depanetout, forum d’entraide au dépannage électronique › Forums › Dépannage Écran LED/3D › Philips › (resolue) Philips BDL3230QL
- Ce sujet contient 28 réponses, 2 participants et a été mis à jour pour la dernière fois par rocky, le il y a 2 années et 2 mois.
-
AuteurMessages
-
18 janvier 2022 à 10 h 10 min #11357Brush59Participant
Bonjour,
J’essais de dépanner le moniteur suivant :
Marque : LED Philips
Model : BDL3230QL / 00
Châssis: TPT315B5-EUJFFE (relevé sur étiquette code barre collée à l’intérieur)
Défaut : Ecran noir, voyant alimentation passe bien du rouge au vert
Au démarrage de l’écran, j’avais constaté que le mot « Philips » était visible quelques instants en éclairant l’écran avec une lampe.J’ai supposé un problème de rétro-éclairage avec les bandes LED. Après démontage, il y avait 1 LED HS sur chacune des 3 bandes. J’ai remplacé les LED défectueuses et validé le bon allumage de l’ensemble de chaque bande en les alimentant séparément (et hors montage).
Après avoir tout, rebranché, lors de la mise sous tension, l’écran s’est allumé et le mot « Philips » état visible, mais seulement quelques secondes. Pas de chance cette fois-ci, j’avais déjà remplacé des bandes LED sur une TV et là, c’était bon…
J’ai donc ouvert à nouveau l’écran et commencé à contrôler la carte d’alimentation référencée « 715G7339-P02-000-003H ».
Après avoir débranché les divers câbles, j’ai vérifié les tensions au connecteur CN9103 : les +12V sont corrects, par contre pas de +18V ( 0V à la place ).
Que faut-il que je vérifie maintenant ?
Je n’ai pas encore réussi à trouver de schéma pour cet écran sur internet.Je vais essayer d’ajouter quelques photos pour compléter mon message.
D’avance merci pour votre aide.
Bruno
18 janvier 2022 à 11 h 03 min #11363Brush59ParticipantRe,
Voici les photos :

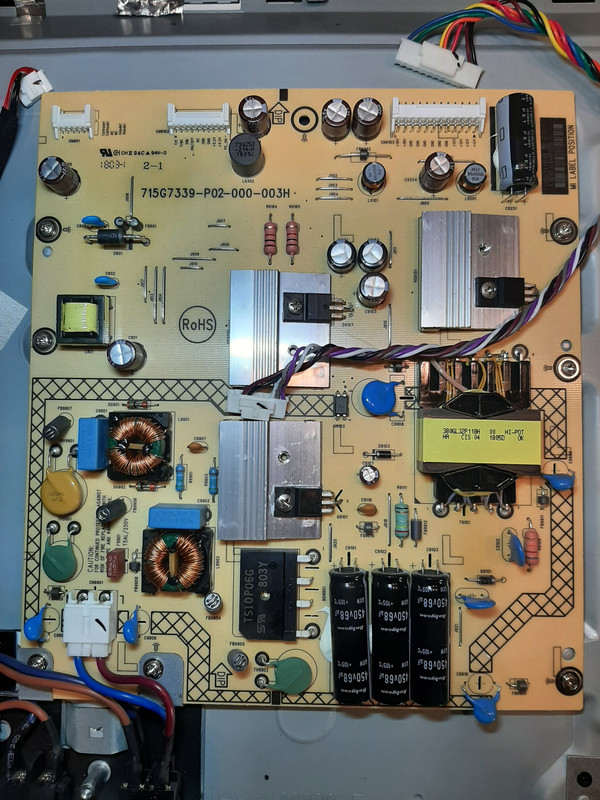

alim : 715G7339-P02-000-003H

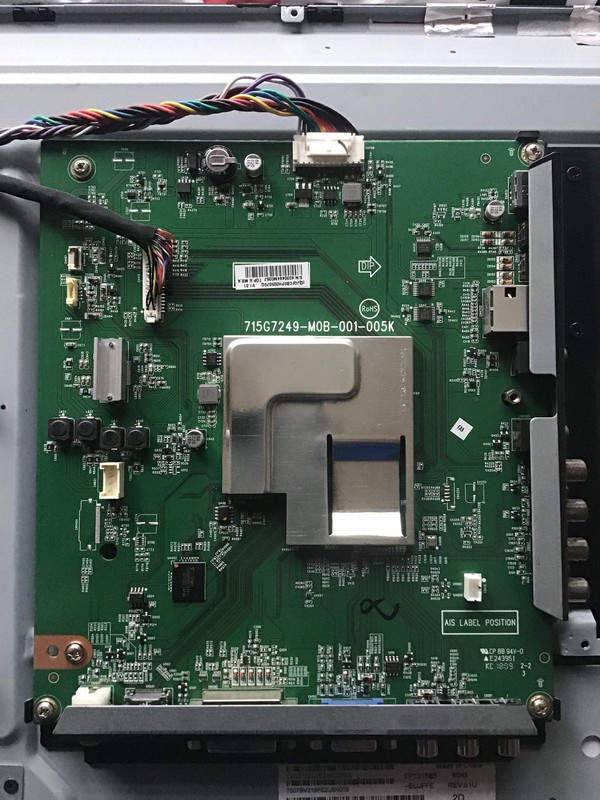

gestion: 715G7249-M0B-001–005K
Cdlt,
Bruno
18 janvier 2022 à 11 h 04 min #11364Brush59Participant18 janvier 2022 à 11 h 04 min #11365Brush59Participant18 janvier 2022 à 11 h 04 min #11366Brush59Participant18 janvier 2022 à 12 h 20 min #11367rockyMaître des cléssalut
verifie autour du driver led ,et quelle est ca reference
19 janvier 2022 à 8 h 20 min #11378Brush59ParticipantBonjour Rocky,

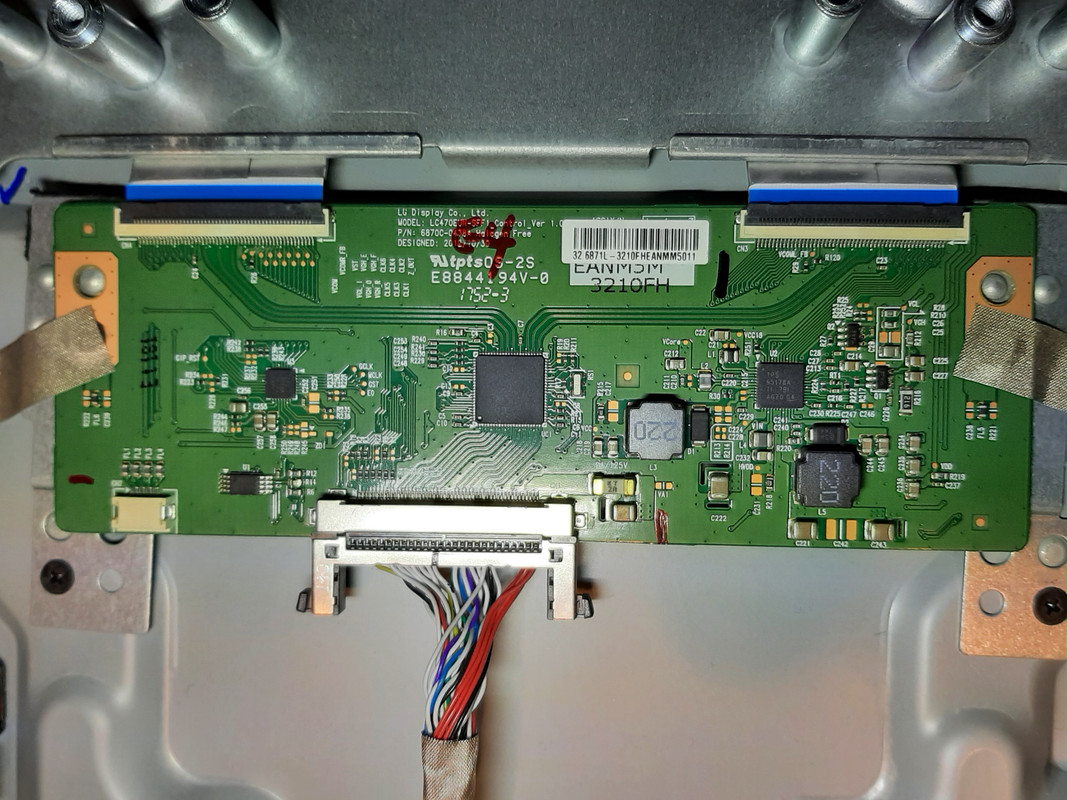

Quand tu parles de driver LED, est-ce la carte LC470EUN dont il est question ?
La voici en photo :
Que dois je vérifier ?
Cdlt,
Bruno
19 janvier 2022 à 8 h 37 min #11379rockyMaître des clésSalut ça c’est la carte t-con,celle qui faut verifié c’est la carte d’alim 715G7339-P02-000-003H coté cuivre tu doit avoir un circuit prés du connecteur leds
20 janvier 2022 à 14 h 58 min #11396Brush59ParticipantRocky,

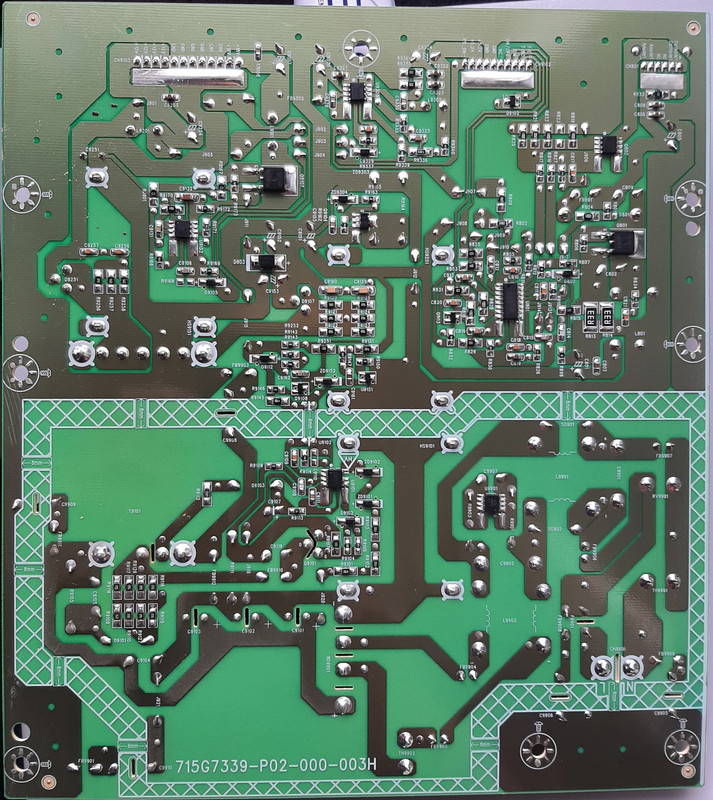

Voici photos de la carte 715G7339 côté cuivre :

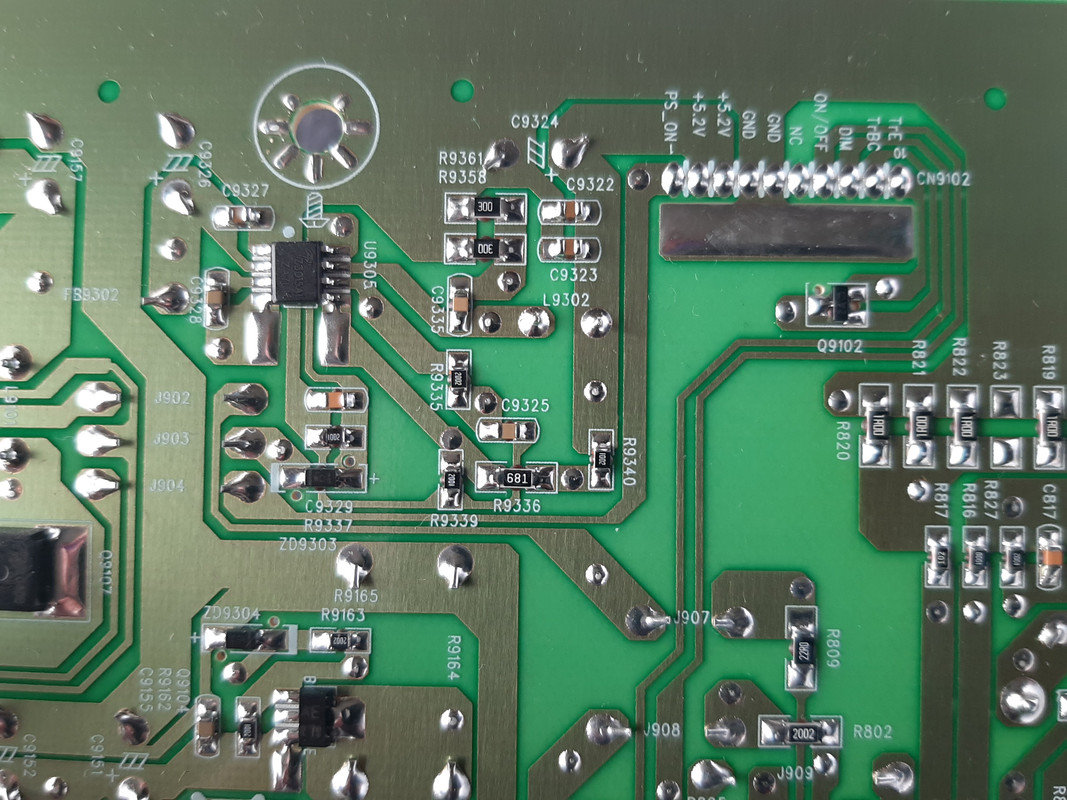

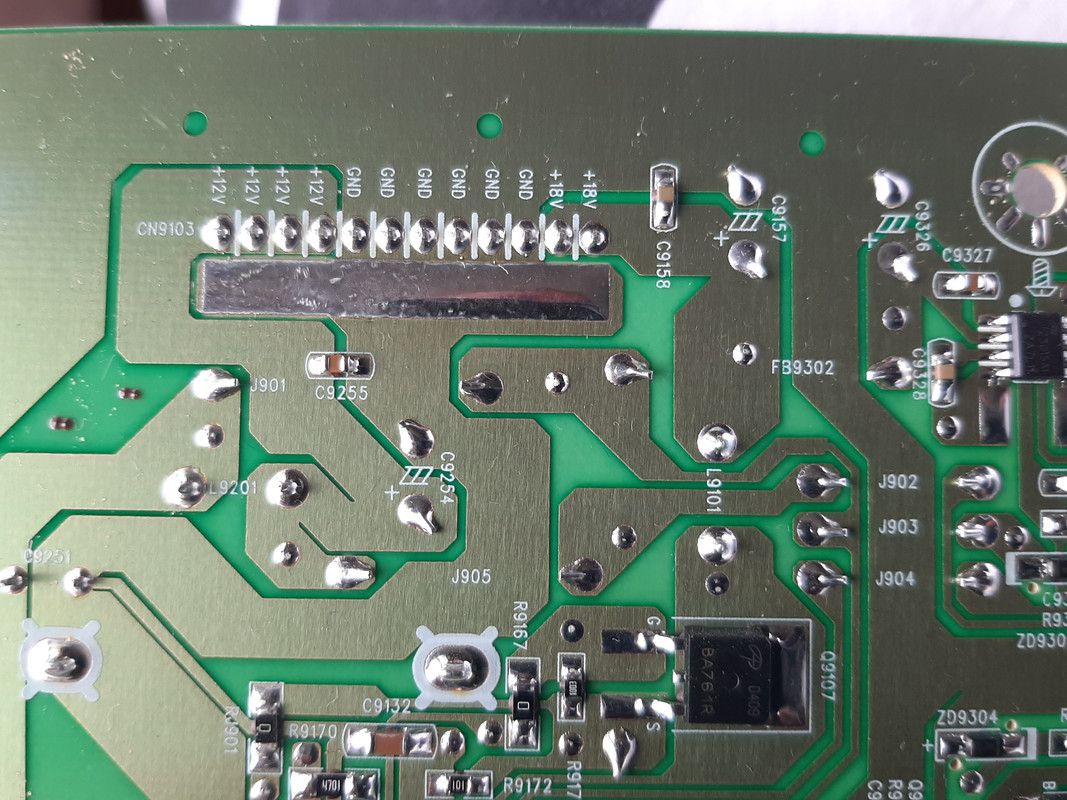

20 janvier 2022 à 14 h 59 min #11397Brush59ParticipantVue plus proche des connecteurs :
20 janvier 2022 à 14 h 59 min #11398Brush59Participant20 janvier 2022 à 15 h 00 min #11399Brush59ParticipantPeux-tu me guider pour savoir quoi contrôler ?
Cdlt,
Bruno
20 janvier 2022 à 18 h 14 min #11402rockyMaître des clésU801 doit etre le driver led quelle est ça reference ,controle les transitor Q801/802 verifie l’absence de c/c
21 janvier 2022 à 10 h 14 min #11410Brush59ParticipantRocky,
Voici les photos et références (sauf erreur de ma part) des 3 composants que tu as cité :
U801 –> OZ9902CGN CJ310P.2N 1801A

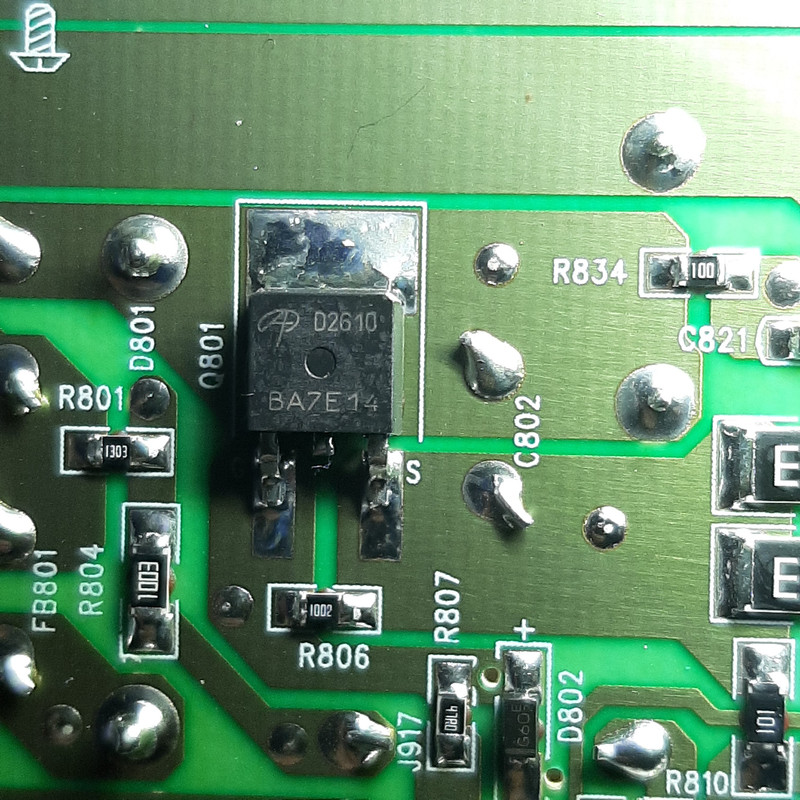

Q801 –> D2610 BA7E14

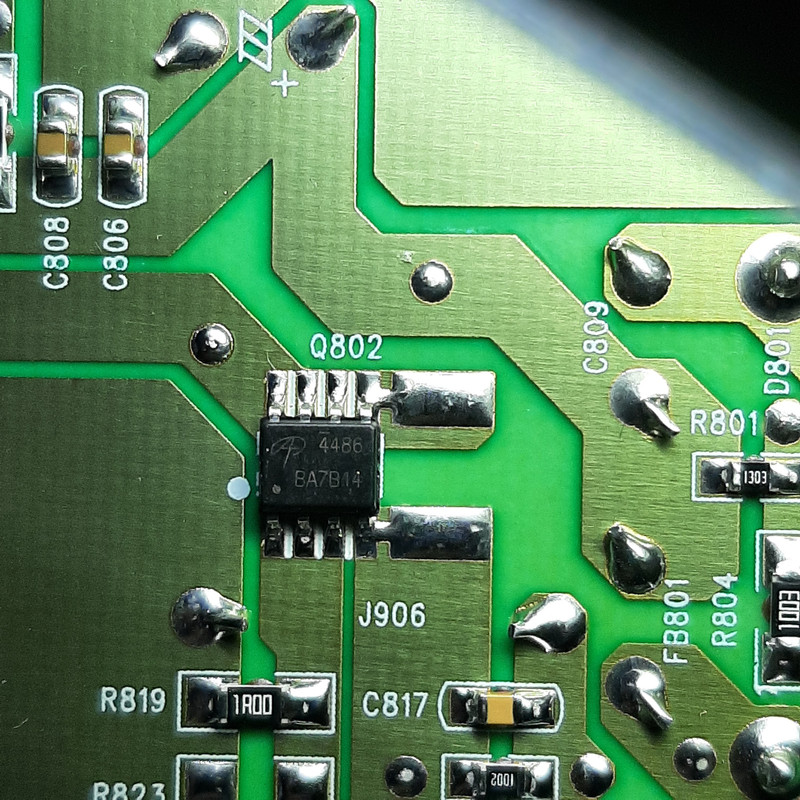

Q802 –> 4486 BA7B1421 janvier 2022 à 10 h 19 min #11412Brush59Participant21 janvier 2022 à 10 h 20 min #11413Brush59Participant21 janvier 2022 à 10 h 20 min #11414Brush59ParticipantPeux-tu m’éclairer sur la façon de contrôler ce que tu me demandes de faire ( verifie l’absence de c/c ) ?
Pour info, j’ai étudié l’électronique dans les années 80, donc ce n’était pas les mêmes composants ( 2N2222 , 2N1711, NE555, triac, etc… )
D’avance merci pour ton aide .
Bruno
21 janvier 2022 à 12 h 51 min #11421rockyMaître des cléssalut
Q801 (AOD2610 ) verifie l’absence de court circuit multimetre en position bipper
Q802 (AO4486) verifie l’absence de court circuit multimetre en position bipper
U801 OZ9902
verifie les tension pin 1 et 2 combien trouve tu
21 janvier 2022 à 14 h 23 min #11424Brush59ParticipantRocky,
J’ai vérifié Q801 et Q802 (multimètre position bipper) pas de bip, donc pas de cc apparemment.

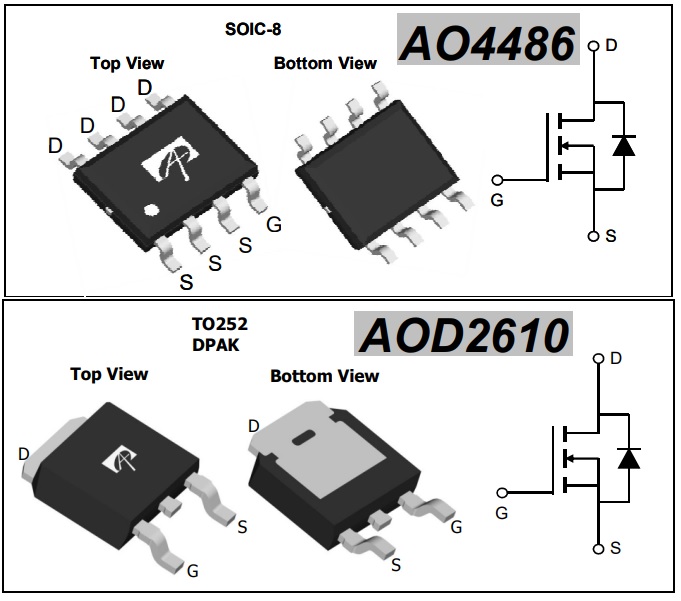

Les contrôles ont été fait entre G, D et S, selon schéma ci-dessous :
21 janvier 2022 à 14 h 26 min #11425Brush59ParticipantConcernant U801: Pin 1 –> 3,82v et Pin 2 –> 11,9v
Cela semble correct selon le schéma que j’avais trouvé (CI à 16 pattes) :
Que conclure ?
Bruno
PS: Désolé, je n’arrive pas à tout mettre dans un seul post… ça ne passe pas en 1 fois.
21 janvier 2022 à 17 h 12 min #11427rockyMaître des cléslorsque tu a remplacer les led tu a remplacer les 3 bandes ou juste celle qui etait hs
voie tu toujours en arriere plan une image
les tension sur le driver ont l’air bonne
22 janvier 2022 à 12 h 58 min #11458Brush59ParticipantRocky,
J’ai remplacé seulement les LED hs, mais j’ai ensuite testé les 3 bandes séparément (hors TV) et elles fonctionnaient correctement.
L’image en arrière plan (logo Philips) apparaît seulement 5 secondes, je referai un test pour valider mes dires.
Bruno
22 janvier 2022 à 13 h 07 min #11459rockyMaître des clésalors possible que ton probleme vient de la,parfois en remplacent seulement celle qui sont hs cela fonctionne ,mais parfois pas
je remplacerai les 3 bandes
22 janvier 2022 à 14 h 08 min #11460Brush59ParticipantMais lorsque j’ai vérifié les tensions au connecteur CN9103 : les +12V sont corrects, par contre pas de +18V ( 0V à la place ).
Comment se fait-il qu’il manque le 18v ?
Bruno
22 janvier 2022 à 15 h 20 min #11461rockyMaître des cléspossible qu’il sont fabriqué par la carte mere fil bleu et vert
démonte ta carte d’alim et essaye de suivre la piste du 18V,fait la meme chose sur la carte mere
25 janvier 2022 à 20 h 29 min #11506Brush59ParticipantBonsoir,
J’ai commandé un kit de 3 bandes Led afin d’être « plus propre ».
Concernant le 18volts, il est bien présent (18,8v) lorsque la carte mère est connectée à la carte alim.
Je vous tiendrai informé de la suite dès réception des nouvelles barres de Led.Bruno
25 janvier 2022 à 20 h 45 min #11507rockyMaître des clésok, une fois changer baisse le retro a 50% âpres
16 février 2022 à 16 h 51 min #11698Brush59ParticipantBonjour, à tous,
Je viens de recevoir les 3 bandes de LED et je les ai mises en place.
Le moniteur fonctionne à nouveau correctement.
Donc la réparation initiale des barres de LED n’était pas suffisante, bien que celles-ci fonctionnaient correctement hors moniteur.
Comme conseillé par Rocky, j’ai baissé le rétro à 50%.Merci pour vos conseils.
Bonne continuation à tous.
Le sujet peut être clos car problème résolu.Bruno
16 février 2022 à 17 h 02 min #11700rockyMaître des cléssalut brush
merci du retour A+++
-
