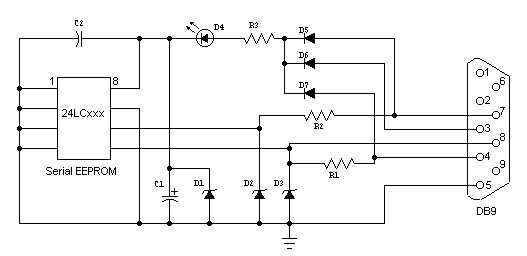

    listes des composants:

    C1 – 47uF 10V
    C2 – 0.1uF
    D1, D2 , D3 – Zener 4.7V
    D4 – LED
    D5, D6 , D7 – Diodes 1N4148
    R1 , R2 – Résistances de 4K7ohm
    R3 – Résistance 390 ohm
    Divers: Base de IC pour DIP 8 broches, connecteur DB9

    Avec le logiciel PonyProg, vous pouvez lire et écrire n’importe quel type de eeprom de ceux utilisés dans les téléviseurs LCD classiques ou de type 24C02, 24C04, 24C08, 24C16, 24c32, etc …

    utilisez le port série COM 1

    LIEN

    ou
