Samsung UE48H6400 Programme pour TCON

5 sujets de 1 à 5 (sur un total de 5)
  • Auteur
    Messages
  • #18070
    Nicolas Montignac
    Participant

    Bonjour,

    Je viens de changer une tcon pour un téléviseur Samsung de type ue48h6400.

    C’est une TCON d’occasion, j’ai bien une image maintenant, mais celle ci n’est présente qu’au centre (complète) de l’écran. sur les deux cotés j’ai une sorte de brouillard faite de barre de couleur qui défilement.

    Je pense que le programme contenu dans la rom de la tcon n’est pas adapté à la dalle.

    Savez vous si il est possible de télécharger les données EProm pour ce genre de TCON ?



    Merci.

    #18071
    rocky
    Maître des clés

    salut

    le plus simple est de récupère l’eeprom de l’ancienne et la soudé sur la nouvelle

    verifie et compare les deux t-con  a mon avis il doit y avoir des composant en plus ou en moins ou des valeurs différent sur la nouvelle t-con

    mais avant verife dans le mode service possible que tu n’a pas le bon panel

    #18074
    Nicolas Montignac
    Participant

    En fait j’ai déjà testé le swap d’EProm, mais comme les cartes sont différentes, les processeurs ne doivent pas être les même.

    Donc avec l’autre EProm rien ne se passe.

    J’ai envie d’approfondir afin de bien comprendre le fonctionnement d’une dalle et de ces signaux.

    Tu sais comment on passe en mode service sur une samsung ?

    #18087
    rocky
    Maître des clés

    salut

    tv en veille,puis info,menu,mute,power (attention dans le menu service il faut tous noté ce que tu change au cas ou)

    voir le panel deja que tu a bien UE48H6400 mets des images

    #18090
    Nicolas Montignac
    Participant

    Bonjour,



    Voici qqs photos pour illustrer,

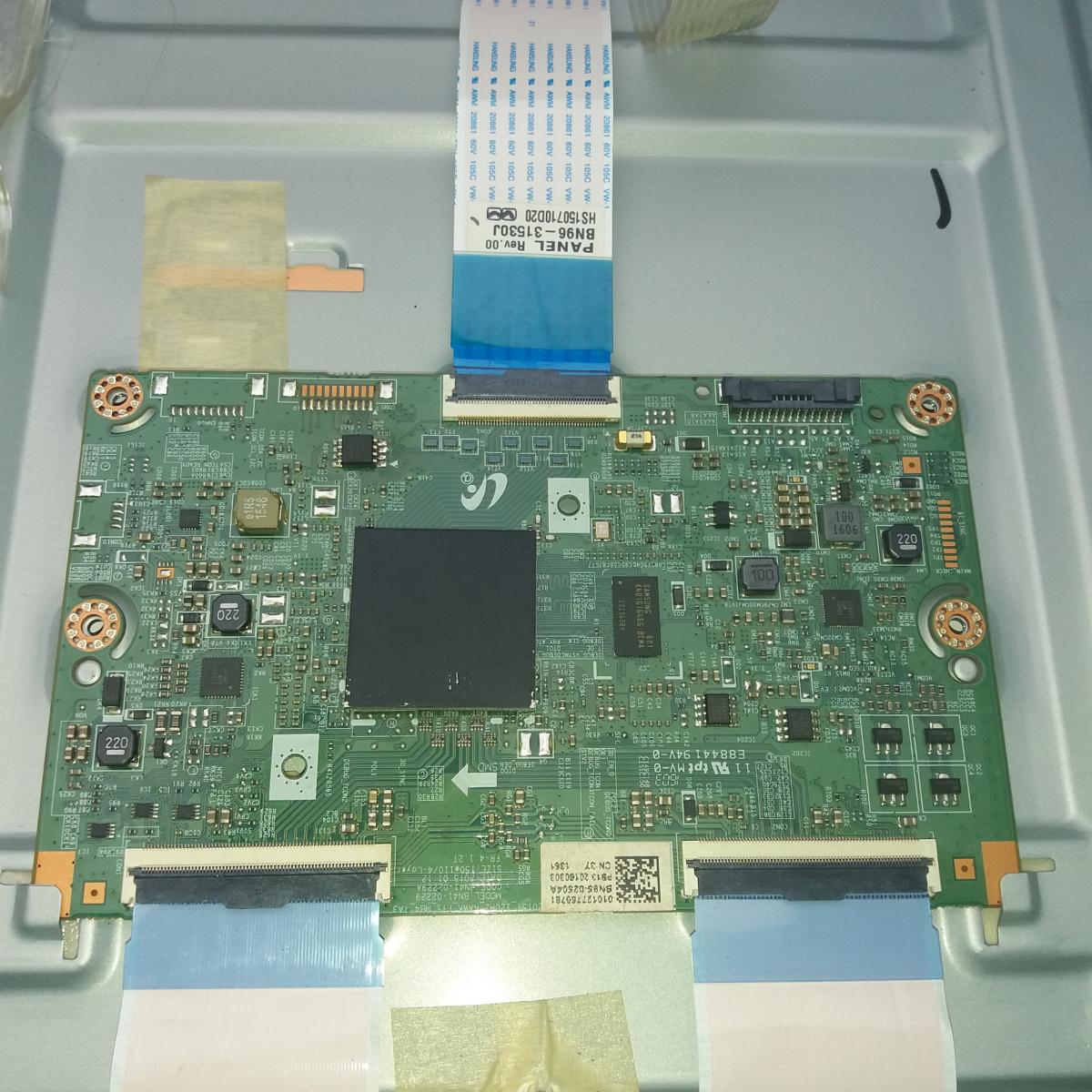

    la TCON de remplacement et les défaut écrans.

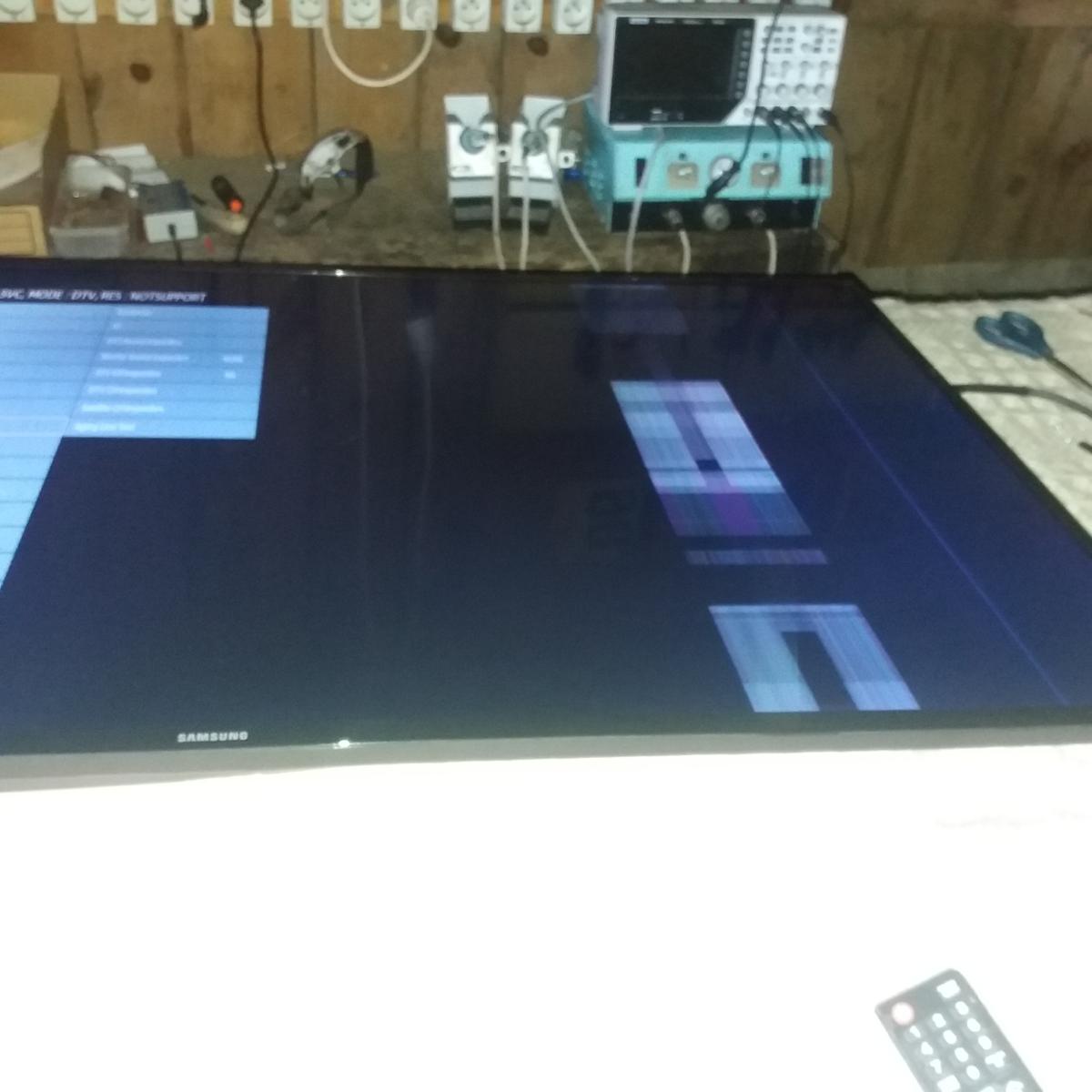

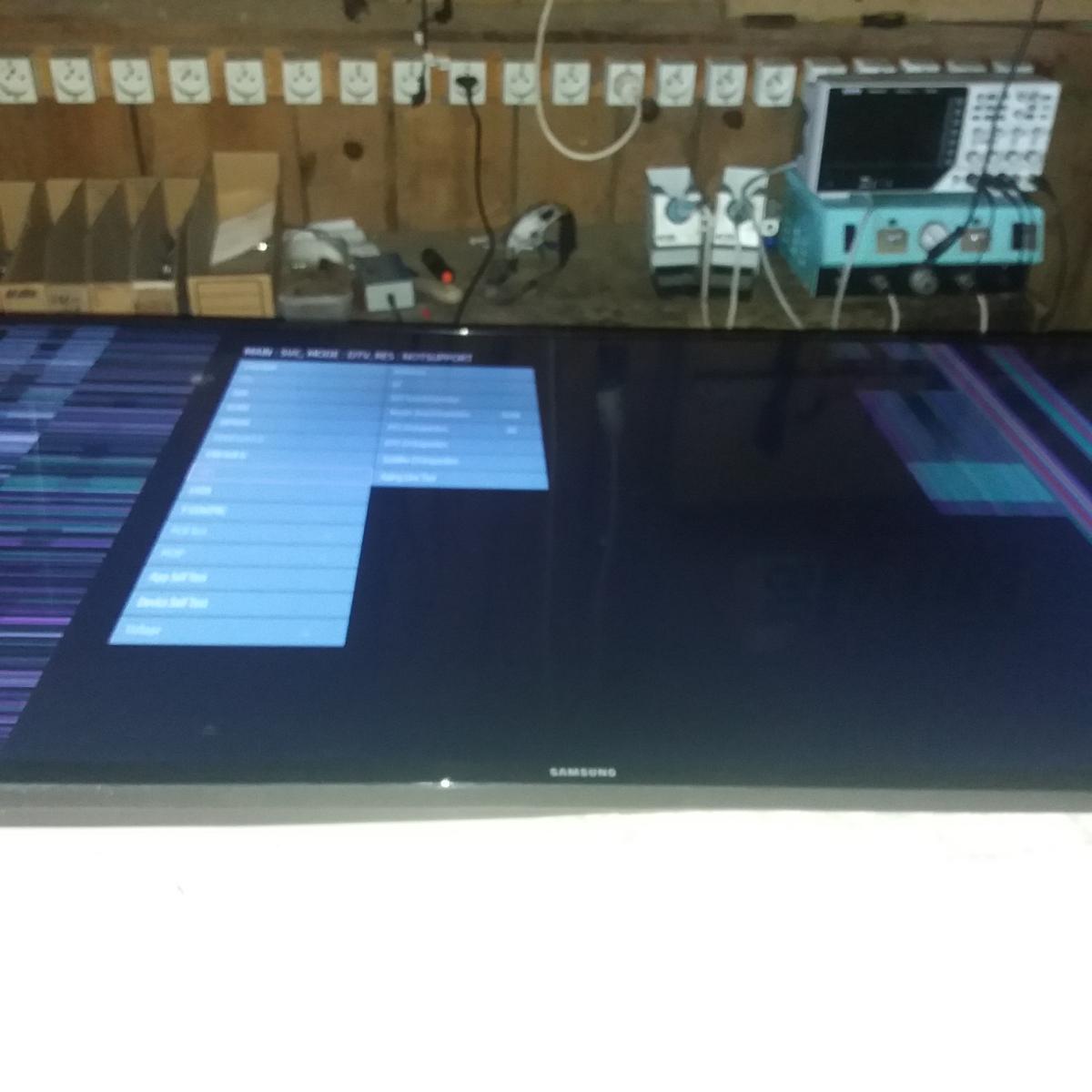

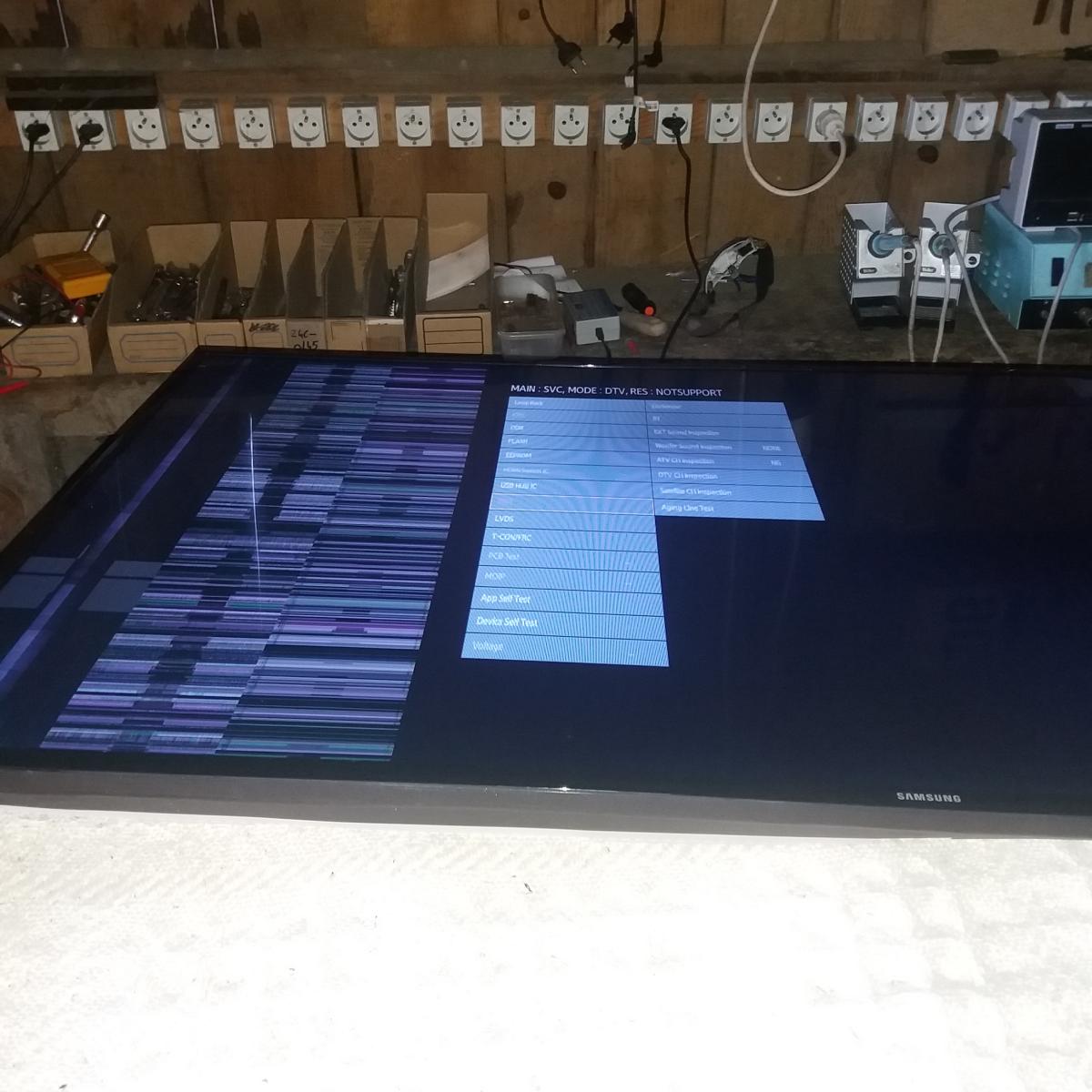

    Il y a une particularité sur le coté gauche cela s affiche en ligne verticale, qui semblerais aussi

    indiquer un défaut de gate driver mais pourquoi juste sur une petite partie de l’image ?

    J’ai ouvert le menu service, vu l’usine a gaz je vais me documenter avant de toucher.

    https://img.pccreation.net/photos/202401251617299401.JPG

    https://img.pccreation.net/photos/202401251617454816.JPG

    https://img.pccreation.net/photos/20240125161756932.JPG

    https://img.pccreation.net/photos/202401251618096015.JPG
