Samsung UE46D6200

7 sujets de 1 à 7 (sur un total de 7)
  • Auteur
    Messages
  • #10242
    marabou_69
    Participant

    Bonsoir j’ai un TV Samsung UE46D6200 carte mère BN41-01604C /BN94-05367K les mêmes N° s’allume s’éteint sur smart TV alors je dois le flash Nand j’ai le programmer TL866II plus avec une nappe de 6 fils j’ai regarder le manuelle photo en joint

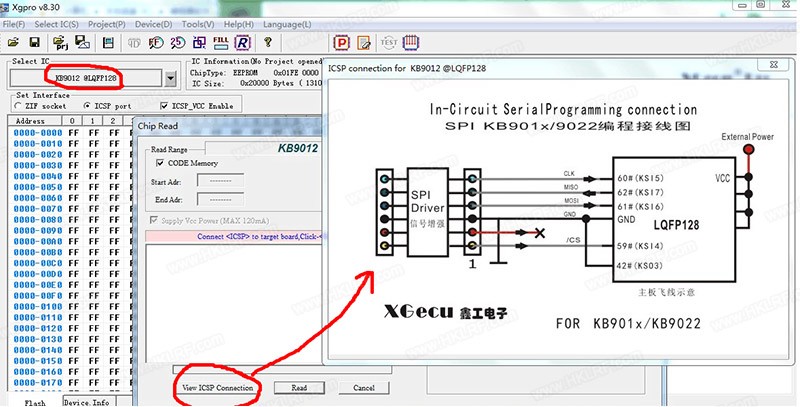

    1———clk
    2———MSO
    3——–MISO
    4——–GND (noir)
    5——–VCC (rouge)
    6——-/ES
    j’ai sur la carte mère sur photo
    CLK——–1
    CMD——–?
    D0———?
    VCC——-5
    GND——-4
    veillez bien m’indiquer l’emplacement de ses fils car je me trouve pas et un grand merci a vous tous

    #10246
    rocky
    Maître des clés

    salut

    pour mettre une photo : https://www.depanetout.com/Forums/topic/comment-mettre-une-image/

    les points important a trouver

    VCC/GND/CLK/DO=dataO/CMD/ pas obliger VCCQ/

    fil noir =GND

    fil jaune=VCC

    fil blanc = CLK

    fil violet = CMD

    fil vert = DO (data O)

    #10253
    marabou_69
    Participant

    Bonjour carte mere

    nappe

    TL 866II+

    Merci d’avance de relier mes files sur un shemas   svp

    #10265
    marabou_69
    Participant

    bonsoir la connexion de programmer

    1) VCS  ===========?

    2)VCC============ VCC de carte mère

    3)GND=========== GND de carte mère

    4)MOSI==========?

    5)MISO=========?

    6)SCK==========?

    svp  je crois les mot en anglais je suis faible merci d’avance

    #10267
    rocky
    Maître des clés

    salut

    j’ai pas bien compris ce que tu veut faire,tu a tous ce qu’il faut pour branché les connecteur,et la couleurs des fils ,tu les soudes directement sur la carte mere

    fil noir =GND

    fil jaune=VCC

    fil blanc = CLK

    fil violet = CMD

    fil vert = DO (data O)

    #10277
    marabou_69
    Participant

    Bonjour Rocky merci pour la réponse mais j’ai pas des couleur sur ma nappe voir photo du message précèdent

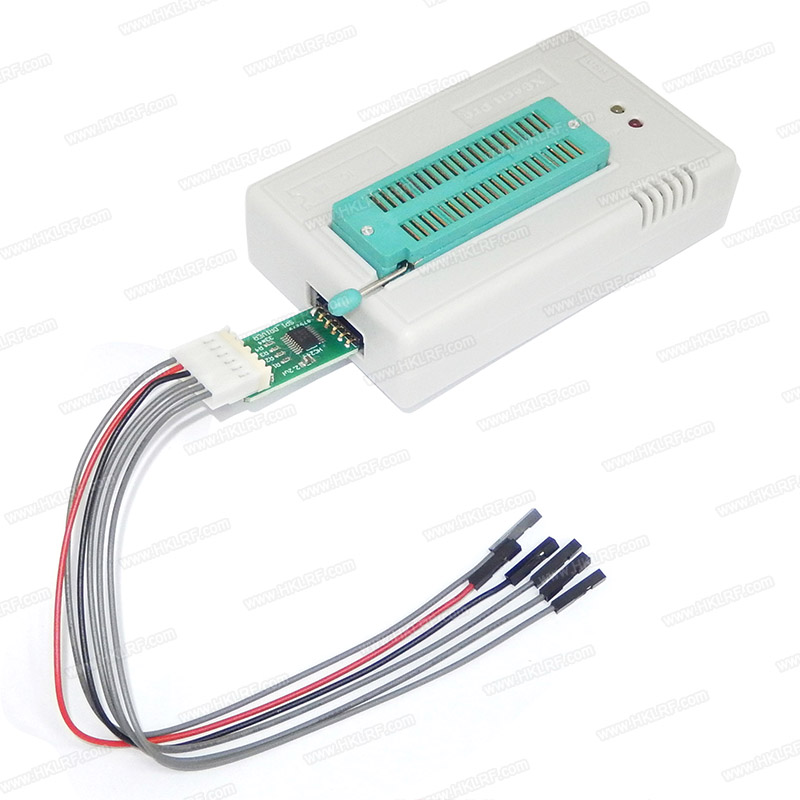

    sur mon programmer j’ai 1 noir +1 rouge+4 gris et les noms des file sans défèrent (CLK;MISO;MISI;GND;VCC;/ES) sur le programmer
    alors ma question svp est ou je dois raccorder le MISO ;MISI;/ES avec quelle fils de CMD ou DO)de votre réponse président merci d’avance

    #10282
    rocky
    Maître des clés



    Vcc C’est la broche à travers laquelle la tension d’alimentation est fournie au circuit eMMC
    Gnd C’est la broche sur laquelle la masse d’alimentation est connectée
    Clk C’est la broche d’horloge pour fournir des signaux d’horloge au circuit
    Cmd C’est la broche de commande qui est connectée au contrôleur
    Data0 Il s’agit de la broche de données à travers laquelle les données sont lues ou écrites sur l’eMMC

    tu peut les brancher directement sur le terminal VCC,GND,CMD,CLK,DO,tu a les repere sur la carte mere tu les soudes
