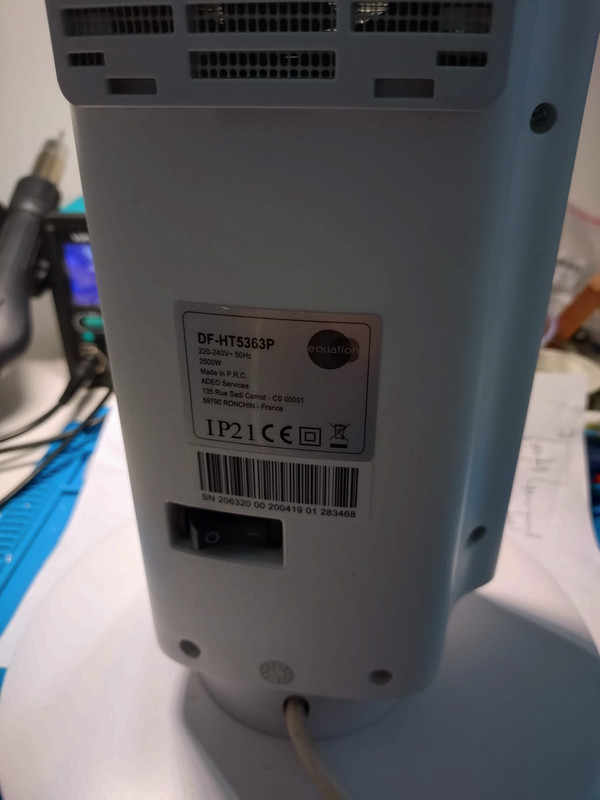

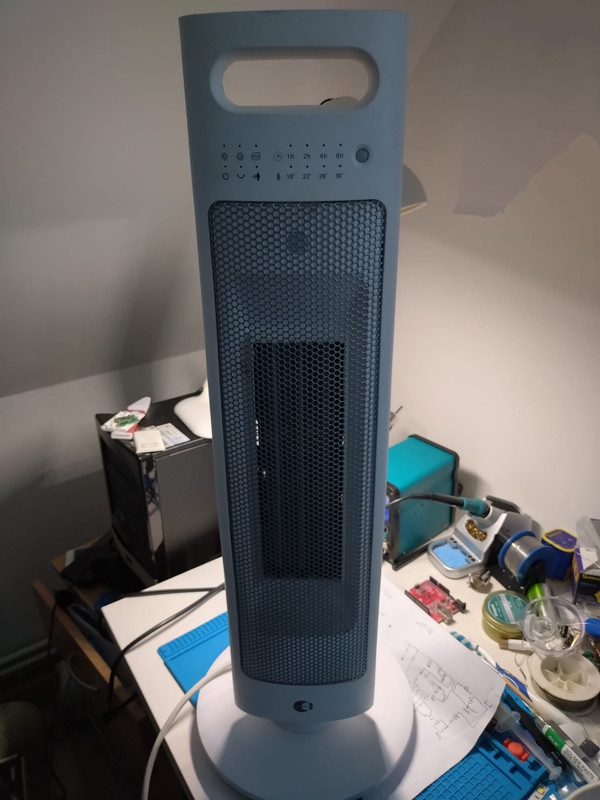

Dépannage ce dimanche d’un Radiateur soufflant Equation DF-HT5363P que le beau-fils m’a donné à réparer l’hiver dernier. Plus rien ne s’allume.

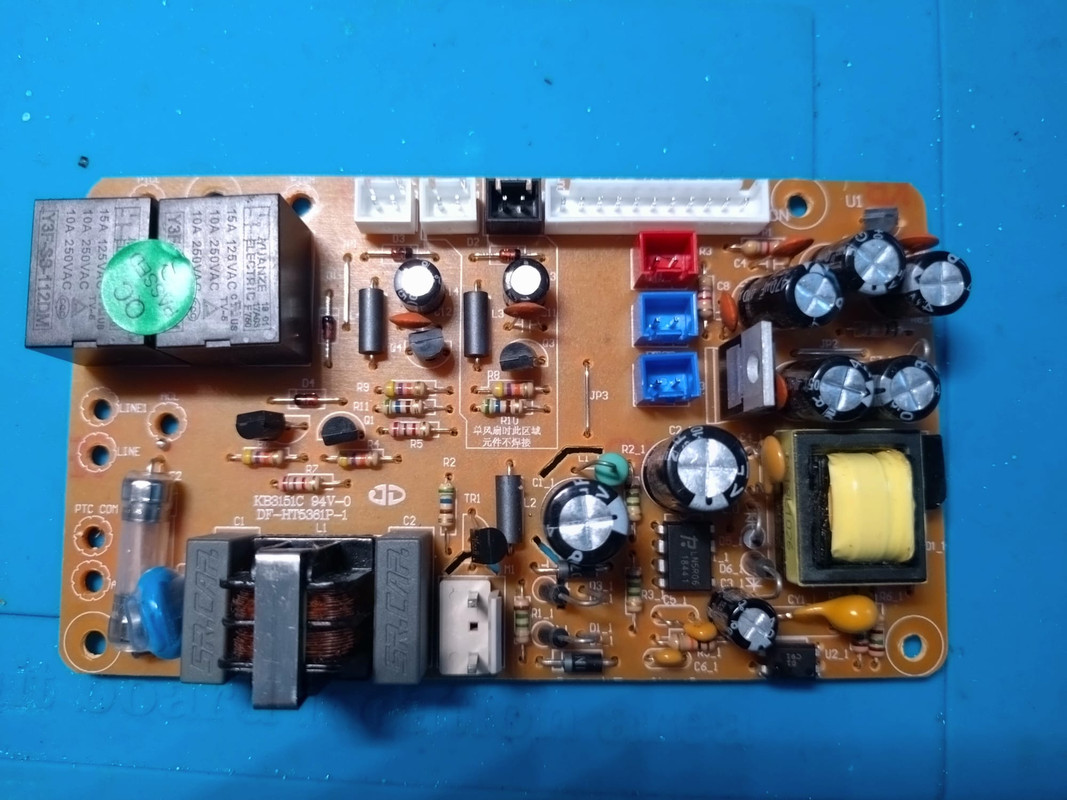

Après démontage lorsqu’il me l’avait donné, J’avais pris quelques mesures sur la carte au niveau de l’alim qui ne semblait pas démarrer.
Vérification des différents composants: la diode Schottky en sortie de transfo est en court-circuit.Après remplacement de celle-ci par une récupérer dans un ancien récepteur TNT, l’alim ne veut toujours pas démarrer.

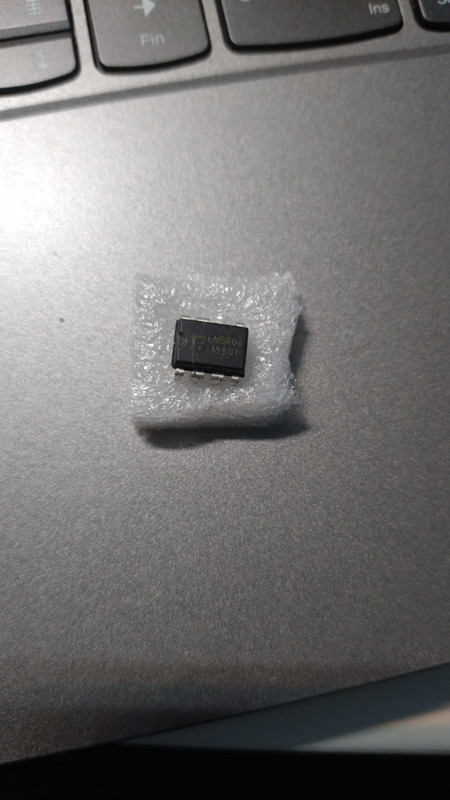

Remplacement du circuit de gestion de l’alim, un LN5R06
Et tout refonctionne parfaitement
Il pourra passer l’hiver au chaud 😉
Bonjour
On vient de m’en donner un à réparer avant de le jeter à la déchetterie, je vais donc le démonter et voir où ça coince. Je n’ai pas trop idée des points de mesure à tester ni de ce que je dois trouver.
Je suis donc preneur d’aide. Si quelqu’un a le temps de me passer l’info ou mieux encore un schéma
merci d’avance
salut
pour le schéma tu ne le trouvera pas,,tu ne dit pas ce qu’il fait lorsque tu le mets sous tensions
Il ne se passe rien
il possède une télécommande à Infrarouge dont la pile est en bon état
par ailleurs je n’arrive pas à démonter la poignée ce qui permettrait l’accès à deux vis
salut
apres avoir retiré toutes les vis apparente ,parfois il en n’a sous les étiquettes ,sinon le reste est clipser
mets des images la ou ça bloque
Bonjour Rocky
j’ai réussi à ouvrir l’objet
la platine de puissance est bien alimentée, le fusible est ok, le système à bille anti renversement aussi.
pas de composant qui serait mal soudé ou qui aurait chaufféje ne constate aucune tension entre les broches de la platine suivante qui commande l’affichage
aurais tu une idée de ce que je pourrais faire ?
merci d’avance
Bonjour,
voici le lien vers le datasheet du circuit LN5R06. Celui-ci permet de comprendre le fonctionnement et, en l’absence de schéma de l’appareil, de pouvoir connaître le fonctionnement des différentes broches pour prendre des mesures.
https://file03.up71.com/File/CorpDownFile/2022/08/17/0_dcs-led_2014_20220817124402.pdf
Vérifie donc les différentes diodes, l’état des différents condensateurs chimiques.
Tu devrais trouver une tension de 18V entre la patte 5 et la masse prise côté primaire (sur le moins du condensateur de filtrage 400V)
Si ce n’est pas le cas, c’est que ton alimentation à découpage est HS.
Dans ce cas, remplace le circuit intégré LN5R06. Il y a fort à parier que c’est lui qui est HS
Tiens nous au courant
Progfury
Salut Progfury et merci pour tes conseils.
Entre les deux points de mesure que tu m’as indiqués je trouve une tension qui varie continuellement à une fréquence de 0,5 Hz entre 3,5 et 7,5 V Si je t’ai compris cela veut bien dire que le LN5R06 est hs ?
J’ai fait des recherches sur le net pour trouver ce circuit, et ça n’a pas donné grand-chose à moins de le commander en quantité en Chine 🤪
As-tu une idée de où je pourrais me le procurer?
