Bonjour,
Finalisation ce matin d’une réfection sur un Ampli AKAI AA-1020L.
Il s’agit d’un ampli des années 70 qu’un collègue de boulot avait en panne dans son armoire depuis quelques années. Visiblement, il ne trouvait personne pour le réparer.
L’ampli s’allume, une seule ampoule en façade a l’air de fonctionner. Un fusible sur une voie est grillé. Seule la voie de gauche fonctionne.
Remplacement des porte-fusibles 6×32 par des modèles 5×20 afin de pouvoir installer les valeurs prévues (ayant plus de choix dans cette gamme)

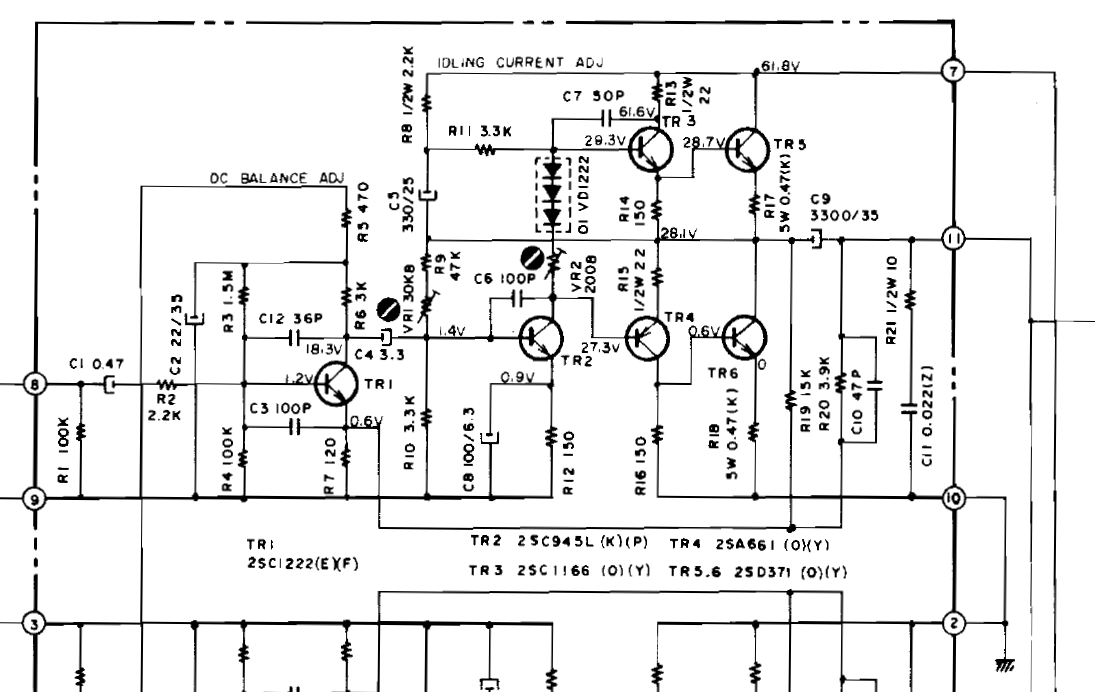

Après démontage, on peut voir que deux résistances sont noires (R13 et R14), laissant peu de doute sur l’état du transistor TR6 qui doit être en court-circuit.
Remplacement de ces deux résistances
Vérification des condensateurs qui semblent bien vieillots. Les deux condensateurs C5, C5b (330µF 25V) ont une valeur autour des 400µF. Ils sont donc remplacer (n’en ayant pas sous la main, un condo de 220µF en parallèle avec deux condos de 220µF montés en série et le tour est joué: pile poil les 330µF). Les deux condos C8 et C8b ont également mal vieillis et sont remplacés.
Test des transistors de puissance: TR6 est effectivement HS
Remplacement des quatre transistors de puissance 2SD371 par des MJ21194G. Remontage sans oublier de remettre de la pâte thermique.
Vérification des autres composants aux alentours, tout a l’air OK.
Mise sous tension et test du son: les deux voies ont l’air de fonctionner

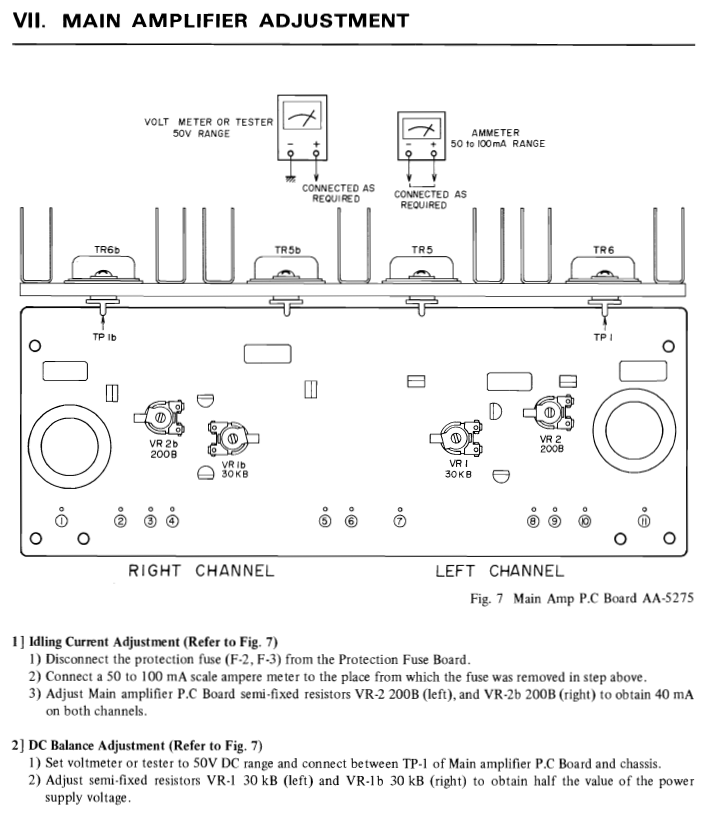

On va pouvoir passer aux différents réglages de courants de repos et de tensions de balance comme expliqué dans la notice.
Le réglage du courant de repos sur la voie de gauche se fait sans problème.
Par contre, on constate un courant de repos plus de dix fois supérieur sur la voie de droite, expliquant pourquoi le transistor de puissance était HS.
Après quelques vérifications, il apparaît que la résistance de réglage du courant de repos est coupée.
Remplacement des quatre résistances de réglage avec adaptation pour le remontage car celles installées n’ont pas la même taille.
Nouveau test et le courant de repos est correct.
Pour ce qui est des ampoules d’éclairage de la façade et du vumètre, n’en ayant pas sous la main, je décide de monter des petites Leds récupérées sur un bandeau lumineux, ce qui aura l’avantage de durer dans le temps. Celles-ci étant alimentées en continu, j’ajoute un pont de diodes et quelques condos de filtrage pour redresser et filtrer l’alimentation de l’éclairage d’origine.
Et voilà, l’éclairage est de nouveau fonctionnel avec un bel effet proche de celui d’origine
Nettoyage des différents potentiomètres et tests des différentes fonctions: tout est OK
