Bonjour,
c’est le deuxième robot de piscine que j’essaye de dépanner. Ils ont tout les deux la même panne.
L’interface entre le boitier de commande et le robot consiste en une carte électronique protégée par une coque qui n’est pas étanche. Un comble pour un appareil qui doit aller sous l’eau. Cette carte est complètement oxydée. J’ai relevé le schéma, et m’interroge sur deux petits boitiers noirs, 10x8X8 mm, en série. ces boitiers ont 2 pattes et semblent avoir une masselotte à l’intérieur.

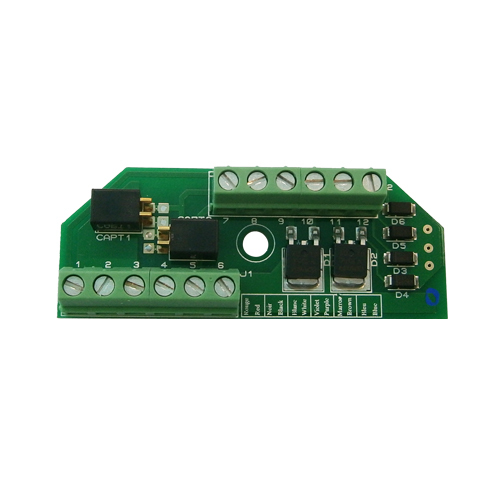

Cette carte est en vente sous le nom de carte relais W1080A au prix de 80€.
Il y a dessus en plus de borniers pour 2×6 fils, 2 doubles diodes Schottky et 4 diodes 4007. C’est un peu cher pour 6 composants en plus des 2 boitiers.
Bien sur pas moyen de trouver de schémas.
L’un d’entre vous aurait il par hasard des infos sur cette carte qui semble l’un des points faible de ces robots.
Merci d’avance
Jean
salut
mets en image les dégâts ,certains membres pourront te répondre je pense
pour mettre une image: https://www.depanetout.com/Forums/topic/comment-mettre-une-image/
Bonjour,
Zodias aerospace fait pas mal de choses très techniques. Ils doivent, devraient, savoir rendre étanche des boitiers.
J’ai essayé de poster 3 fois des images, sans succès.
Je ré essaye ci dessous.
Jean
Bonjour,

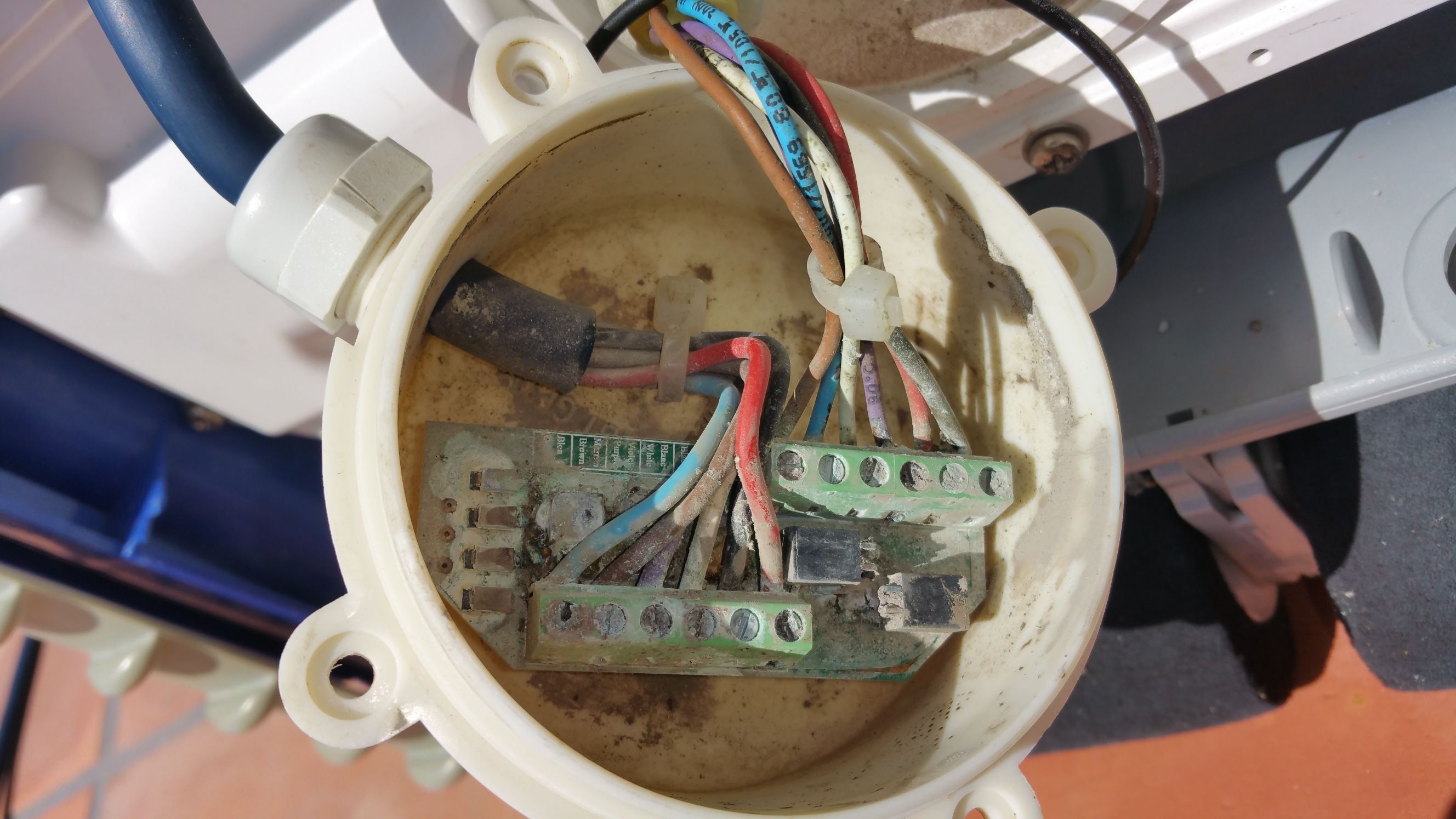

Oui ce boitier est à l’intérieur du robot, sous l’eau donc.
les composants sont HS et je peux les changer sans problèmes (2 double diode Schottky et 4 diodes 4007. Sauf que je ne comprend pas à quoi servent les parallélépipèdes noirs, en série.
Si ils sont encore « bons » je peux les remettre en circuit mais j’aimerais comprendre à quoi ils servent.
Je peux refaire le circuit, complètement bouffé, sans problèmes, il est simple.
Peut être que quelqu’un sur le forum a une idée de l’utilité de ces 2 parallélépipèdes.
Ils font entendre un cliquetis lorsqu’on les secoue. Pas pu les tester encore.
Bonsoir,
Ce doivent être des capteurs à inertie qui indiquent au µP le fait de brusque changement de direction
(en bas sur choc aux parois : marches ou bords, et en haut sur l’arrivée au fil d’eau (pour inverser les moteurs une fois l’horizontale retrouvée . . .Mais, effectivement, n’ayant pas le même(plus simple sans doute), je n’ai pas ces circuits dans le robot lui-même.
Là, il faudra soigner l’étanchéité ensuite . . . ce n’est pas rare chez eux, quelque soit le modèle !
Bonnes continuation et dépannage
Cordialement
.
.
Le vieux Tryphon
