Samsung UE48H6200AWXZF

12 sujets de 1 à 12 (sur un total de 12)
  • Auteur
    Messages
  • #8874
    Nico
    Participant

    Bonjour, je rencontre un probléme aujourd’hui avec une télé samsung UE48H6200AWXZF , elle ne s’allume plus, lorqu’on la met sous tension la led s’allume rouge, puis lorsqu’on appuit sur le bouton de mise en marche la led s’étient, puis clignote une fois avant de se remettre en veille.
    J’ai mis sous tension la carte alimentation avec la carte alim avec le cable qui va vers la carte mére débranché, mon retro eclairage s’allume correctement.
    J’ai contrôlé les tensions en sortie de la carte alim, sur la sortie A13V je passe bien de 10v en stand by à 13v lorsque la télé essai de démarré avant de retomber à 10v.
    Sur la carte mère je retrouve du 5V lorsque la télé est en veille, et du 5v 3.3 1.2 et 1.5v très brièvement lorsque la télé essai de démarré.
    Si je débranche la carte t-con , le rétroéclairage s’allume brièvement lorsque la télé essai de démarrer. Sur la t’con le fusible est bon , mais je reste constamment à 0 v sur celui ci , aucune fluctuation de tension même minime lorsque la télé essai de démarrer. Pas de court circuit entre la masse et l’alim de la t-con.
    Une idée sur l’origine du défaut ou sur les contrôles à effectuer?
    https://i.ibb.co/W2MsqJL/<wbr />image000000-3.jpg

    image000002-1

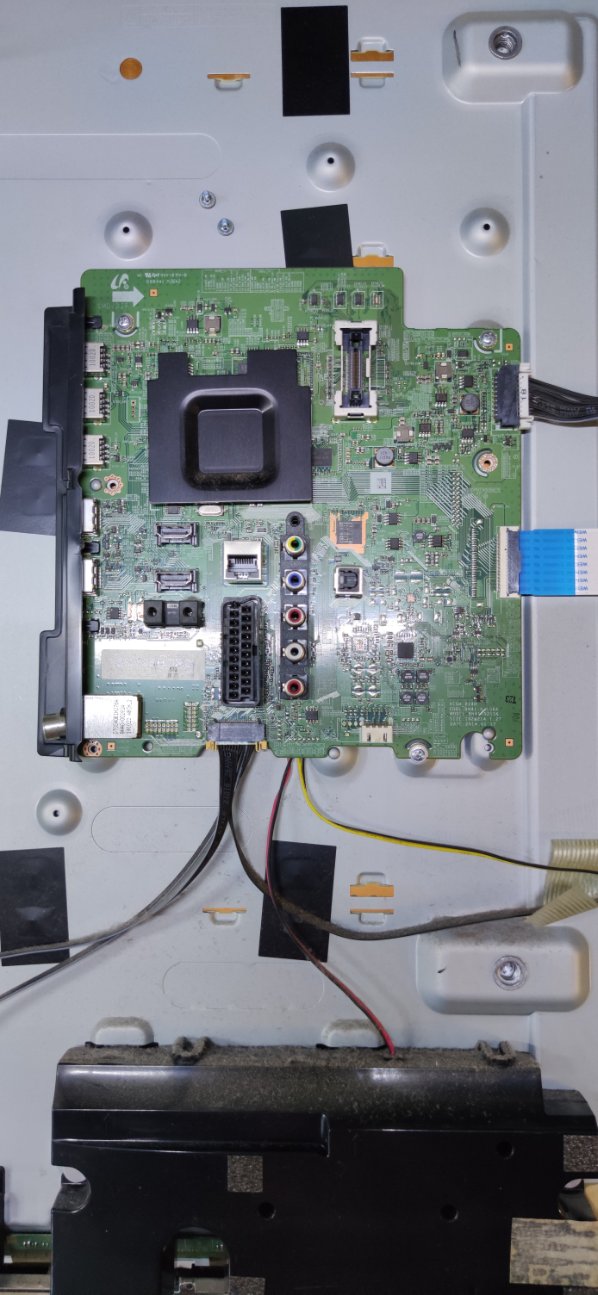

    https://i.ibb.co/zPRqfCv/<wbr />image000004.jpg

    https://i.ibb.co/1ns3Jbv/<wbr />image000001-3.jpg

    https://i.ibb.co/q5ng1Wq/<wbr />image000002-1.jpg

    #8875
    rocky
    Administrateur

    salut

    quelle sont les references des cartes

    ton probleme est sur la carte mere,chauffe le processeur et le tv devrai redémarré

    #8893
    Nico
    Participant

    J’ai essayé de chauffer le processeur mais ça n’a rien changé.

    La carte mére est une BN41-02156A , avec comme étiquette BN94-07307J.

    J’ai remarqué que lorsque j’essai de démarrer la télé aucune tension n’apparait sur l’alimentation de la carte t-con, cette tension s’appelle PANEL_VCC. Cette tension est commuté par un mosfet, sot23-6 marquage DFYA , sur la source et la grille je passe bien de 0 à 12 V lorsque la télé essai de démarrer mais je ne recupére jamais rien sur le drain. Aucun court circuit entre le drain et la masse.
    J’ai donc undoute sur le bon fonctionnnement de ce composant, seulement avec ce marquage je ne trouve aucun doc.
    J’ai fait l’essai avec un sot23-6 marquage DFCA , qui commute également la tension de la t-con sur une autre carte mére d’un autre samsung , le résultat est le meme… donc sauf si ce composant est également hs je ne vois pas pourquoi je ne récupére pas de tension sur le drain…

    #8894
    Nico
    Participant

    Je viens de trouver la datasheet de ce composant, il s’agit d’un AO6415

    #8895
    rocky
    Administrateur

    salut

    quelle tension a tu sur la pin 8 du flashspi 25Q40

    #8917
    Nico
    Participant

    J’ai 3,3v sur cette pin.

    Pour moi toutes les alimentations sont bonnes sauf le Panel_vcc qui devrait passé à 12v

    #8919
    rocky
    Administrateur

    salut

    3v3 ok alors tu a un probleme de flash

    soit le flashspi ,soit le flash eMMc  (IC 1301)

    #8922
    Nico
    Participant

    Ces composants peuvent ce remplacer? On peut trouver le programme?

    #8925
    rocky
    Administrateur

    salut pour le flashspi oui ,ont peut le remplacer,mais pour le eMMc c’est plus difficile meme pour trouver le programme,et je pense que c’est lui le probleme

    pour le programmer il te faut connaitre les pins de connexion ,encore cela ont peut les trouver sur le net ,mais pour le programme c’est plus difficile

    pin de connexion :D0,VCC,gnd,clk,cmd

    #8930
    Nico
    Participant

    J’ai trouvé un programme de la flashspi , je vais essayer de le copier dans le composant et faire un essai… si ça ne fonctionnne pas je pense que je m’orienterai vers le  remplacement de la carte compléte…

    #8932
    Nico
    Participant

    Bon ça ne fonctionne pas avec la flash spi reprogrammé, le défaut reste le même…

    Donc je vais m’orienter vers le remplacement de la carte, est ce possible de prendre une carte mére BN41-02156A provenant d’une autre télé ( avec une autre référence sur l’étiquette , modéle et taille de télé different… )? ou faut il absolument prendre une carte avec la meme reférence sur l’étiquette?

    Car en neuf je trouve à 143€ avec la référence identique , et j’en trouve d’occasion à 60€  comme sur le site suivant…

    https://boutique.jv-tech.fr/main-board/10-main-board-bn41-02156a.html

    #8934
    rocky
    Administrateur

    salut

    je m’en doutait un peu ,c’est le flash eMMc le probleme

    pour le remplacement

    cela peut fonctionner ,mais possible que tu est l’image a l’envers,ou l’mage décaler,ou autre problème, demande au site si tu peut la retourner .
