Bonsoir à tous et salut Rocky

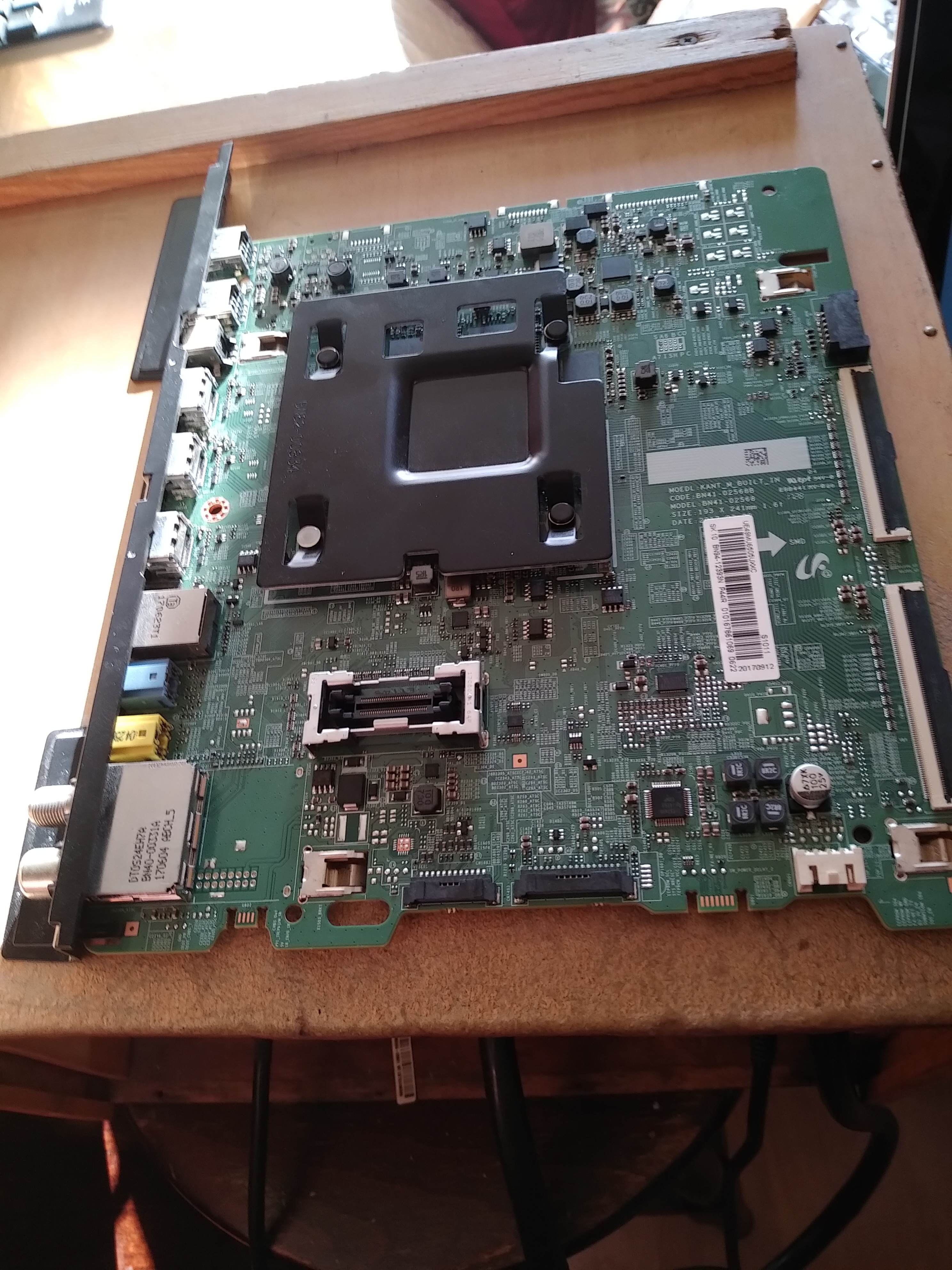

Marque : Samsung — Modèle : UE49MU6505U — Carte mère : BN41-02568B BN94-12393N — Carte d’alim : L55E6_KHS REV 1.2 BN44-00876A — Référence de la dalle : CY-VK049HGLV2H
J’ai cette télé qui ne s’allume plus, pas de voyant et aucune réaction à la télécommande. J’ai mesuré les tensions au connecteur CNM803 sur l’alim.
Carte mère débranchée : Carte mère branchée
Pin 2 FAIL COUNT 0V 0 V
Pin 4 A13V 12,9 V 9,04 V
Pin 6 A13V 12,9 V 9,04 V
Pin 8 A13V 12,9 V 9,04 V
Pin 10 A13V 12,9 V 9,04 V
Pin 12 GND 0 V 0 V
Pin 1 ANA DIM 2,69 V 0 V
Pin 3 OD ON/OFF 3,59 V 0 V
Pin 5 PWM BLU 3,19 V 0 V
Pin 7 POWER ON 3,87V 0 V
Pin 9 GND 0 V 0 V
Pin 11 GND 0 V 0 V
J’ai fait un autre test en branchant une ampoule de 12v sur le connecteur pour voir si la tension de 12,9 tombait toujours à 9,04 or non la tension reste stable à 12,9 V. Si la carte mère est débranchée le rétro éclairage fonctionne. j’en conclus donc que le problème provient de la carte mère, mais je ne trouve aucun schéma ni service menu pour cette télé. Je m’adresse donc à vous pour voir s’il y a une solution pour trouver le problème. Merci d’avance à tous, bonne soirée. Cordialement
salut blondi
il faut reprogrammé les winbond l’un des deux doit etre corrompu essaye de les lire et voir celui qui a le plus de FFFFF
W25Q40 (IC1604)
W25Q80 (IC1603 )Salut Rocky
J’ai vérifié le contenu des 2 composants et le composant W25Q40 a des FFFF de l’adresse 0000 à l’adresse 1000. Cela semble dire que le fichier commence par aucune donnée de programmation.
Il me faudrait maintenant de nouveaux fichiers BIN pour le deux composant car je ne les trouve pas. As tu les fichiers et si oui pourrais tu me les transférer. Merci à toi d’avance. Bonne soirée. Cordialement.
voici
pour le W25Q40 : https://www.mediafire.com/file/juz5ohhzubw2815/IC1604+(W25Q40).bin/file
Salut Rocky
J’ai donc reprogrammé le W25Q40 et il y a une amélioration. Maintenant le voyant s’allume et la télécommande réagit, mais toujours pas de rétro éclairage. Il doit y avoir un autre soucis. faudrait-il aussi reprogrammer le W25Q80 ou alors un autre composant.
Bonne soirée à toi. Cordialement
Salut
En débranchant la carte mere tu a le rétro ok
en reporgrament le flash tu a la led et la TC réagit ok
A tu le son?. Et es ce que la sortie s/pdif optical est allumé ?
essaie celui-ci :https://www.mediafire.com/file/91hwq3uh46mh5mf/W25Q40CL+.BIN/file
Salut Rocky et merci
Oui en débranchant la carte mère le rétro est OK
La led de la télé clignote lorsque j’appuie su une touche de la télécommande. Chose bizarre si l’on met la télé sous tension sans rien faire d’autre le voyant clignote rouge long près d’une seconde puis 15 secondes d’attente et après rebelotte. Est ce un code panne ?
J’ai mesuré les tensions au connecteur CN202_GD idem CNM803 carte mère branchée
Pin 2 FAIL COUNT 3,32 V
PIN 4 PIN 6 PIN 8 PIN 10 A13V 12,89 V
PIN 12 GND 0,00V
PIN 1 ANA DIM 3,32 V
PIN 3 ON/OFF, PIN 5 PWM BLU, PIN 7 POWER ON les 3 12,89 V
pin 9 et pin 11 GND 0,00 V
Pas de son du moins je n’entend rien. Sortie s/pdif optical pas de lumière.
Voila ou j’en suis je n’ai essayé le 2ième fichier.
Bonne soirée. Cordialement
Salut Rocky et bonjour à tous les autres.
J’ai donc installé le deuxième fichier et le résultat est strictement identique au fichier précédent. Bien que le logiciel me dit que tout est ok, serait-il possible que le composant ai un problème une fois sous tension ?
Si vous avez une solution veuillez me répondre. Bonne fin de journée. Cordialement.
