    REMPLACEMENT DU VERRE PLAT ASS’Y

    • Débranchez l’alimentation
    • Retirer les 12 vis (4 – direction latéraux) assurer l’Assemblée de plaque de verre Haut à l’Assemblée Burner Case.
    • Soulever l’Assemblée de plaque de verre Haut.
    • Après le remplacement de l’Assemblée de plaque de verre Haut, Visser l’Assemblée de plaque de verre Haut à l’Assemblée Burner Case.


    REMPLACEMENT DES PCB ASS’Y

    • Soulevez les pièces de PCB supérieures.
    • Supprimer les PCB Assemblée poussant 2 crochets de fixation des pièces PCB inférieurs vers le brûleur.
    • Après le remplacement de l’Assemblée PCB, connectez toutes les pistes exactement comme indiqué dans l’image.



    REMPLACEMENT DE CHAUFFE ASS’Y

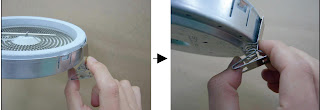

    Ressort sécurisé – Planche à New brûleur comme indiqué dans l’image.

    Arrière – Gauche – Simple Burner (1100 W)

    • Débranchez tous les fils conducteurs de la Burner.
    • Soulevez le brûleur à enlever.
    •  Assembler printemps – Plaque à nouveau brûleur. (Reportez-vous aux numéros sur le fond pour le printemps – Plaque de fixation positions)

    • Monter le brûleur à l’affaire – Brûleur et connecter les fils de sortie.


    AVANT GAUCHE – double brûleur [2010W]

    • Débranchez tous les fils conducteurs de la Burner.
    • Soulevez le brûleur à enlever.
    • Assembler printemps – Plaque à nouveau brûleur. (Reportez-vous aux numéros sur le fond pour le printemps – Plaque de fixation positions)
    • Monter le brûleur à l’affaire – Brûleur et connecter les fils de sortie.


    AVANT DROIT – seul brûleur [1100W]

    • Débranchez tous les fils conducteurs de la Burner.
    • Soulevez le brûleur à enlever.
    • Assembler printemps – Plaque à nouveau brûleur. (Reportez-vous aux numéros sur le fond pour le printemps – Plaque de fixation positions)



    ARRIERE DROIT – OVAL brûleur [2190W]

    BORNE DE REMPLACEMENT

    • Débranchez tous les fils de connexion du bornier.
    • Retirez le couvercle du bornier comme indiqué dans l’image pour le cordon d’alimentation séparé.

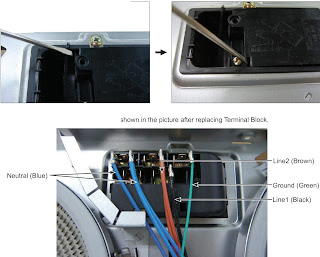

    • Connectez les fils de plomb dans le produit comme indiqué dans l’image après le remplacement de Bornier.



    RACCORDEMENT ÉLECTRIQUE

    • Avant de connecter, vérifiez que la tension nominale de l’appareil, qui est la tension indiquée sur la plaque signalétique correspond à la tension d’alimentation disponible.
    • La plaque d’identification est située sur le boîtier inférieur de la plaque de cuisson.
    • La tension de l’élément chauffant est AC230 V ~. L’appareil fonctionne aussi parfaitement sur les réseaux âgées AC220 V ~.
    • La table de cuisson doit être connecté au réseau à l’aide d’un dispositif qui permet à l’appareil d’être déconnecté du réseau sur tous les pôles avec une largeur d’ouverture de contact d’au moins 3 mm, par exemple. ligne automatique protection coupe -, voyages de fuite à la terre ou fusible.
    • Un H05SS de type – F (180 ° C) ou un câble avec un grade supérieur doivent être utilisés en tant que réseau câble de raccordement.

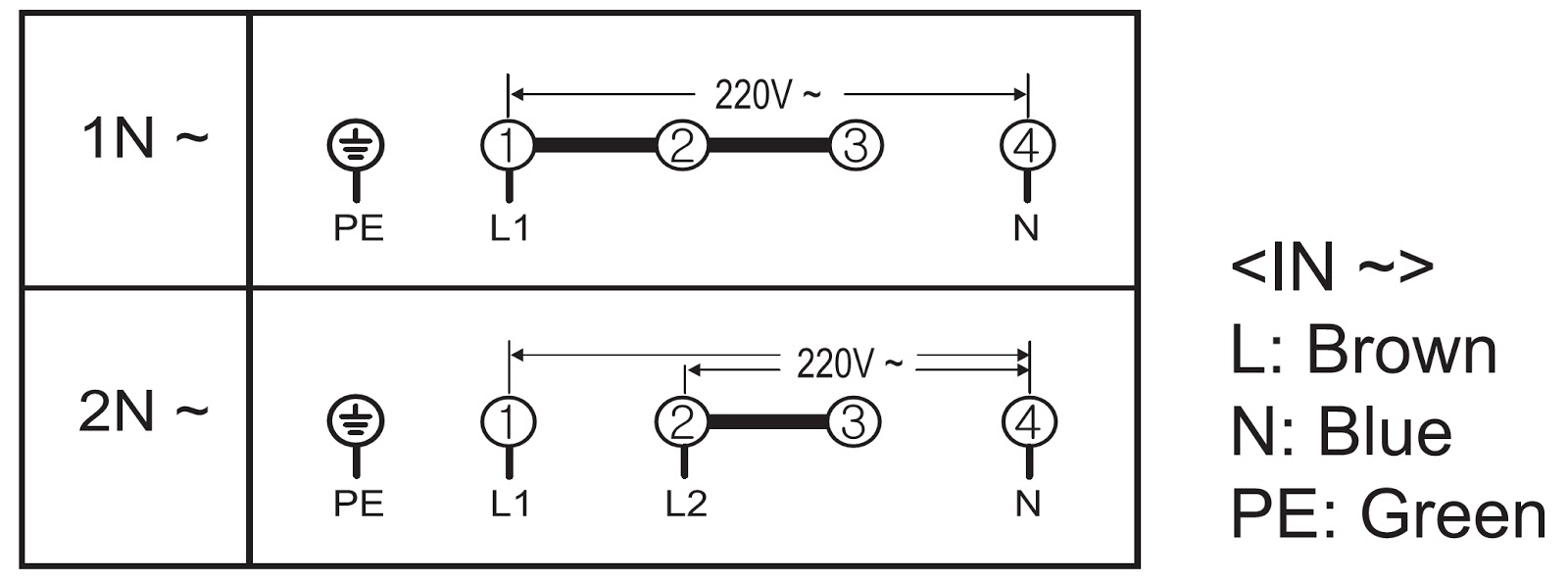

    • La connexion doit être réalisée comme le montre le diagramme. Les liaisons de raccordement doivent être montés selon le schéma de connexion approprié.
    • Le fil de terre est connecté à la borne [GND]. Le conducteur de terre doit être plus long que les fils de phase.
    • Les connexions des câbles doivent être faits conformément à la réglementation et les vis des bornes sont serrées fermement.
    • Enfin, le câble de raccordement doit être fixé avec le câble d’alimentation taquet et le revêtement fermé en appuyant fermement (verrouiller en place).
    • Avant de mettre pour la première fois, une feuille de protection ou autocollants doivent être éliminés de la surface vitrocéramique.
    • Une fois connecté à l’alimentation secteur, vérifiez que toutes les zones de cuisson sont prêts à l’emploi par une brève mise sur chaque tour à tour à la valeur maximale.

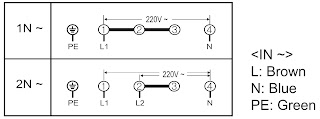

    SCHÉMA

    CODES D’ERREUR

    SE => ERREUR PAR CAPTEUR terrain court
    Dans le cas du champ de capteur du panneau de commande est court plus de 10 secondes.
    ex:
    N ° 1 Placez un linge humide sur le panneau de commande.
    N ° 2 liquide déborde et atterrit sur le panneau de commande.
    N ° 3 Plus d’une touche est enfoncée plus de 10 secondes.
    Ot => ERREUR PAR DESSUS TEMPÉRATURE 110 ° C AT PCBoard
    Dans le cas de la température s’élève à plus de 110 ° C pendant le fonctionnement de Hob.
    (Prévention de la surchauffe due à un fonctionnement anormal.)
    SCHÉMA DE RACCORDEMENT
