    SHARP Fax-Telephone – UX-385DE/H/GG/IT/ES _ FO-785DE/IT/ES/NX-575IT – ALIMENTATION PRINCIPALE

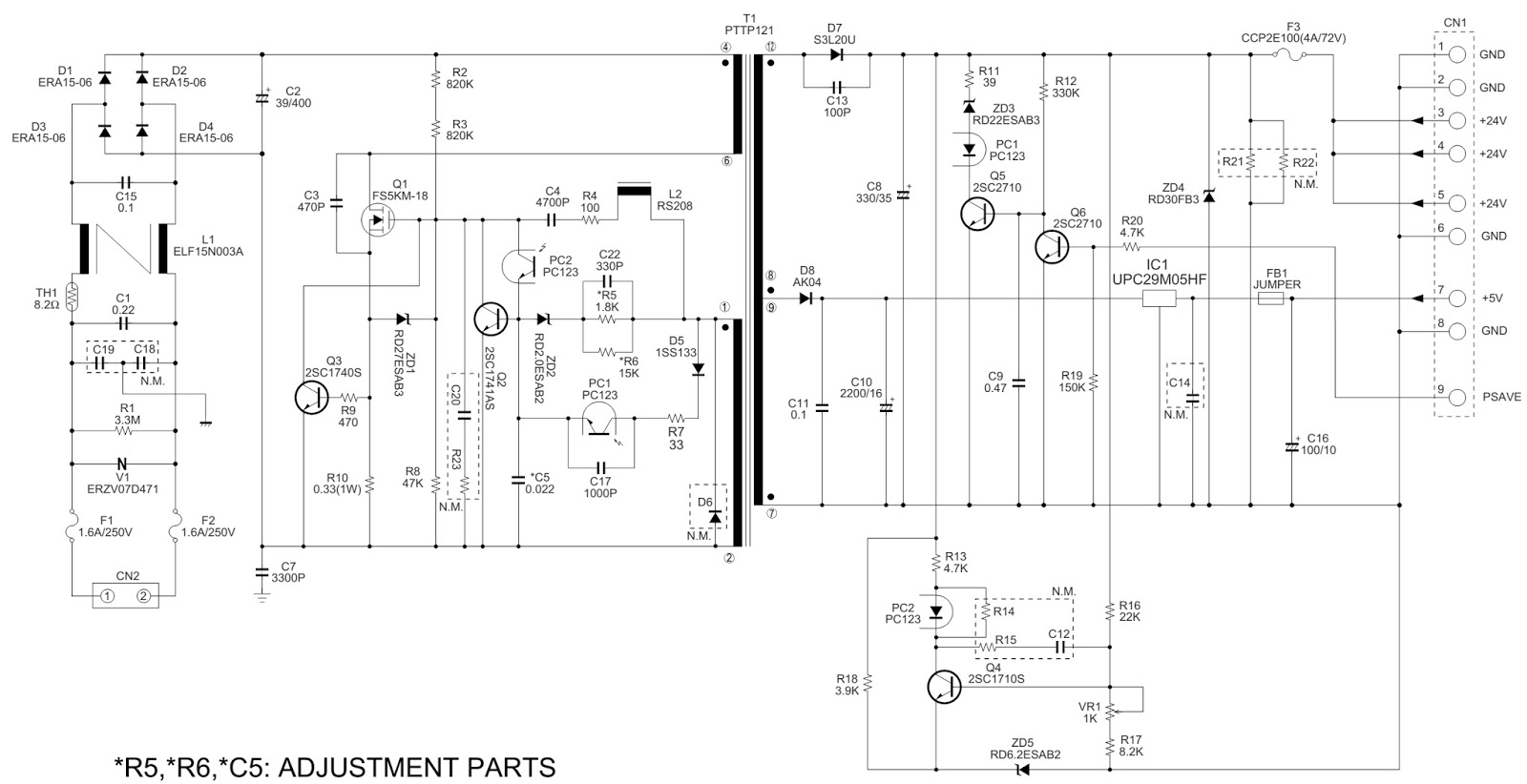

    ALIMENTATION SCHEMATIC {sorties Tension}

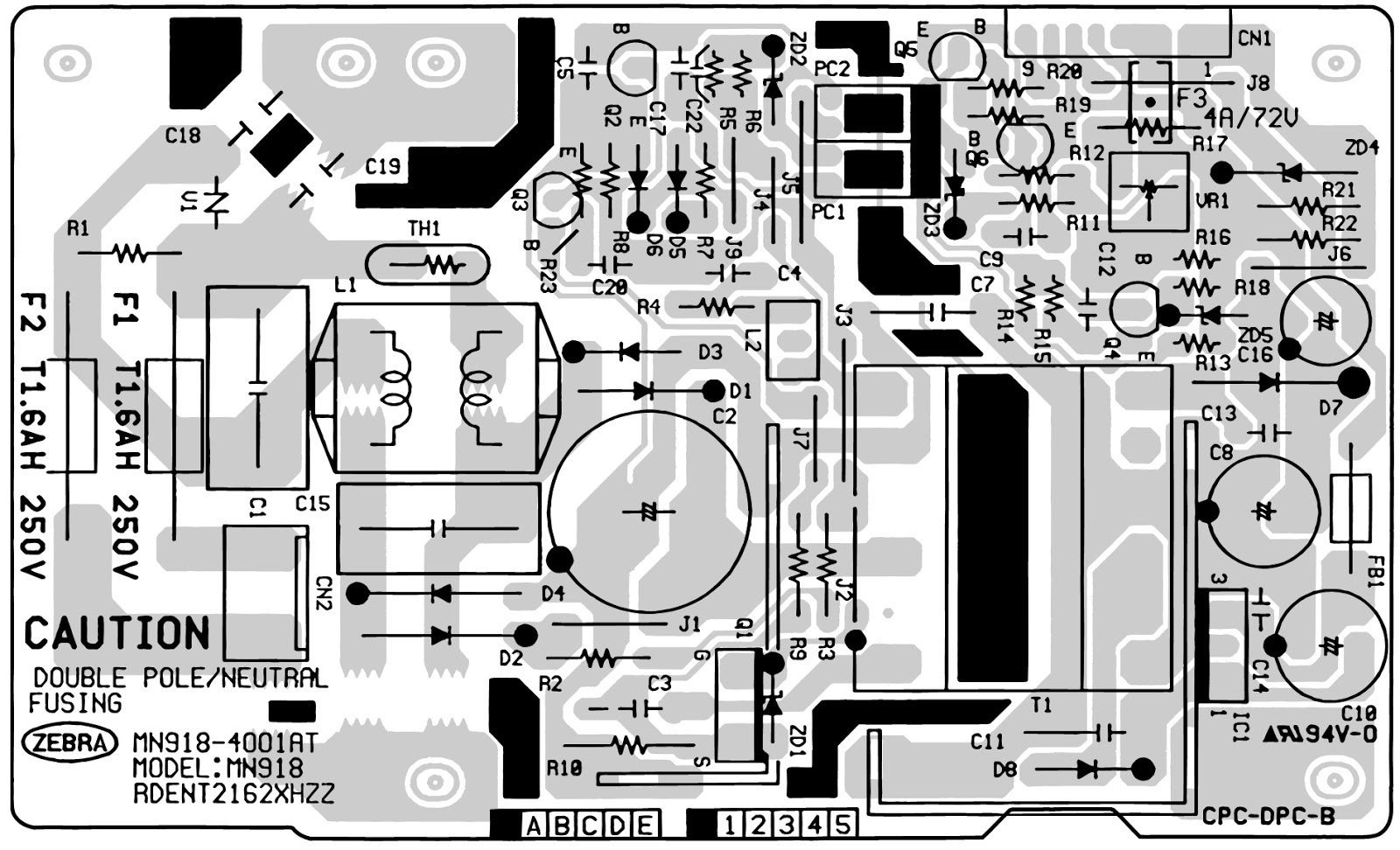

    PCB
