  • #3525
    rocky
    Maître des clés

    bonjour

    sujet poster par polbo

    sur ma TV Sony kdl-46z4500 panne de veille led au démarrage vert et il clignote 6 fois

    je force là carte alimentation pour vérifier les voltages est sur le connecteur je bien  les 3v3 et le 12v

    mais le rétroéclairage ne s’allume pas pourriez vous m’aider merci

    #3526
    rocky
    Maître des clés

    salut

    verifier dans un premier temps la carte inverter,celle de gauche tu a des mini-fusible,quelle est ça reference exacte.pour mettre des images voir dans « tutos »

    #3528
    polbo
    Participant

    Merci de m’avoir répondu Voici la référence de la carte A1557281A

    je regarder derrière côté circuit imprimé je ne vois pas des mini-fusibles



    #3529
    rocky
    Maître des clés

    Quand je t’ai dit celle de gauche c’est la carte inverter la grande carte celle qui est en bleu quelle est ça ref:

    tu doit avoir des mini fusible cms dessus

    #3537
    polbo
    Participant

    Hansol

    SSB460HA24

    #3538
    rocky
    Maître des clés

    c’est cela la reference

    verifie R14 et R15

    et sur le connecteur CN125 verifie si tu a une tensions sur VCC



    #3543
    polbo
    Participant

    Sur cn125 je bien 12v ainsi que sur U1 sur la patte  1 et 8 12v  sur 5/6 0,20

    sur R14 et 15/ 0v les résistances 0 ohm

    es que ça peu provenir de la carte

    #3545
    rocky
    Maître des clés

    salut

    il faudrait verifier a l’ohmetre l’impédance de tous les transfo,s’ils ont tous la même valeur ,alors possible que tu est un ou plusieurs de neons hs ou les connections a re-faire,mais pour

    cela il faut démonter la dalle et vérifier

    T101 a T123 ( 1054N) =

    T2 a T13 (1055R) =

    T1 (1045C) =

    #3547
    polbo
    Participant

    Vue que j’ai ne pas de voltages sur les résistances je démonter  le contour du retroeclerage pour acedé aux lampes mais comment on peut les vérifier peut-être que ce la cause car à la mise en route je ne pas d’éclat sur aucune lampe merci pour votre aide

    #3548
    rocky
    Maître des clés

    pour controlé les neons il te faut un testeur de lampe CCFL

    cela coute pas cher,une 20 aine € ,et cela sert toujours meme si les tubes il n’en font plus

    #3549
    polbo
    Participant

    Pour vérifier les   transfos qu’elle patte  sur 1045c je rien les autre variés d’un ohm

    pour vérifier il faut retirer la plaquette pour mesurer l’impedance

    #3550
    rocky
    Maître des clés

    salut

    retire la carte pour les mesure,

    je ne sais pas comment est cablé ce transfo,mais commence par 1 et 2 ensuite 3 et 4 et 5 et 6

    #3551
    polbo
    Participant

    1/2=1,4 ohm 3/4=o 5/6=o

    #3552
    polbo
    Participant

    Sur les 1055R et 1054N

    1/2=247ohm

    3/6 00,9ohm

    je trouvé un testeur sur eBay es que ça peut convenir

    https://www.ebay.fr/itm/12V-DC-Entree-CCFL-Onduleur-Testeur-CCFL-Ampoule-Test-Outil-Reparation-Cable/282915114933?hash=item41df0e0fb5:g:2P0AAOSw2CJaqtzh

    #3553
    rocky
    Maître des clés

    salut

    celui que tu montre jamais utiliser,mais je pense qu’il devrait faire l’affaire les testeurs sont livré « sans le transfo »

    celui que j’utilise est le bleu

    https://fr.aliexpress.com/wholesale?catId=0&initiative_id=SB_20190328033812&SearchText=CCFL+Testeur+

    https://www.ebay.it/itm/CCFL-Tester-Repair-LCD-TV-Laptop-Display-Backlight-Lamp-Test-Car-Motor-Angel-Eye-/281025374369?pt=LH_DefaultDomain_0&hash=item416e6ae8a1

    je pense que tes transfo sont ok

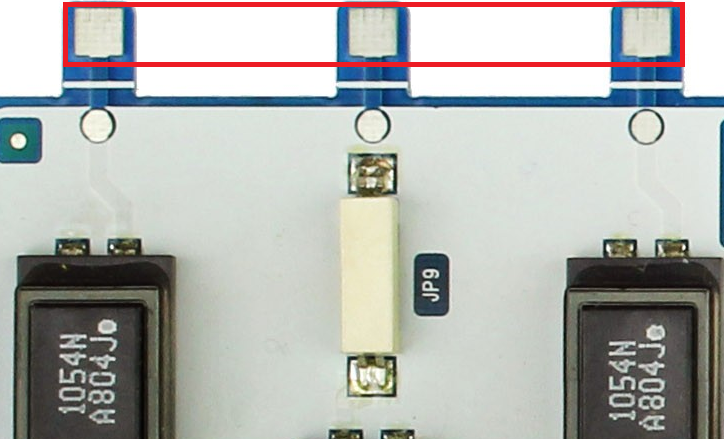

    nettoie les 24 pastilles avec du papier abrasif fin

    démonte la dalle et verifie que les soudures des connecteurs sont ok,et verifie que tu n’est pas un tube de cassée ou noirci sur les embout

    #3554
    polbo
    Participant

    J’attend le testeur je commandé celui  que vous m’avez mis en photo je vous tiendrai au courant merci beaucoup je vous souhaite une Bonne journée

    #3572
    polbo
    Participant

    De retour pour vous dire que je reçu le testeur à lamp ccfl tous les lamps sont ok

    Es que  ce la carte inverter ou celle qui alimante celle si

    sur ebay je trouve une carte inverter mais avant de la commander il faut être sur

    Es que vous avec un schematic de la carte inverter pour verifier les tensions

    #3573
    rocky
    Maître des clés

    salut

    les tubes ccfl s’allument blanc de bout en bout

    voici un schéma qui pourra peut etre t’aider si tu ne la pas.Il n’y a pas l’alim mais c’est mieux que rien.

    http://www.go-gddq.com/upload/2010-04/10042409224769.pdf

    #4536
    polbo
    Participant

    Suite aux conversations de l’année dernier concernant la sony kdl-46z4500 ou la panne clignotement 6fois led de veille, je changer la carte inverter ainsi que l’alimentation je toujours la même panne es que ça peu provenir de la carte t-con merci pour reprendre le dialogue

    #4538
    rocky
    Maître des clés

    salut

    les 6 clignotement c’est le rétroéclairage, ou a tu  acheter  la carte inverter car possible quelle soit hs

    #4541
    polbo
    Participant

    La carte je le acheter sur ebay en gran Bretagne garantie en état de marche après je l’alimentation qui alimenté cette carte présence de 12 v

    pour qui est les lampes elles sont Bonnes

    carte mère ok

    carte verter ok

    lampes ok

    carte supply power ok



    #4543
    polbo
    Participant

    comment ont peu forcer l’alimentation avec Relais  coller

    #4546
    rocky
    Maître des clés

    salut

    apparemment tu a tous changer,si cela ne fonctionne pas,c’est  que ta acheter une carte qui est hs,laquelle je sais pas

    pour démarrer l’alim pas de schéma

    mais en principe tu débranche la carte mere de l’alim et tu mets le ps_on sur le 3V3

    #4547
    polbo
    Participant

    Voici mon lien ou vous pourriez télécharger m’ont schémat ,ou vous devriez pouvoir d’où peut provenir cette panne

    http://img9.xooimage.com/views/d/4/1/darkevil-17027c.css/

    #4548
    rocky
    Maître des clés

    le lien ne marche pas

    #4549
    polbo
    Participant



    Voici un autre tenez-moi au courant



    https://we.tl/t-WIWD5lPCf1

    #4550
    rocky
    Maître des clés

    salut

    ok,pour le schéma

    débranche le connecteur  de l’alim  qui va a la carte mere,et mets une resistance de 1K ou 100R sur la pin 1 et 3
