Spot terrase exterieur LED 12 V ne marche pas

  • Ce sujet contient 9 réponses, 2 participants et a été mis à jour pour la dernière fois par Andeol, le il y a 12 mois.
10 sujets de 1 à 10 (sur un total de 10)
  • Auteur
    Messages
  • #7509
    Andeol
    Participant

    Bonjour J’ai des spots de terrasse en 12 V qui ne marche pas. LE 12 V arrive bien en borne  + et – du circuit imprimé au il y a 3 LED et une résistance !  Comment faire pour dépanner ? Merci bcp . andéol

    #7510
    rocky
    Maître des clés

    salut

    si tu a 3 leds et une resistance ,controle la resistance voir si elle n’est pas coupé ,ensuite si ok  alimente les diodes direct pour voir laquelle est hs

    mets une image du circuit

    pour mettre une image : https://www.depanetout.com/Forums/topic/comment-mettre-une-image/

    #7516
    Andeol
    Participant

    Merci Rocky, peux tu me dire comment faire pour tester la résistance avec mon multimètre , merci. Faut régler sur quelle valeur ? Merci

    #7517
    Andeol
    Participant

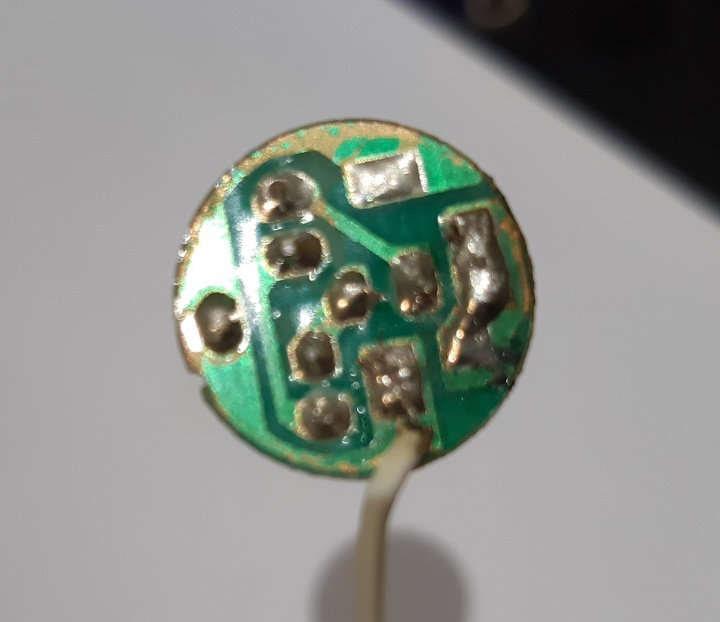

    Voila les images !

    #7518
    rocky
    Maître des clés

    tu doit avoir une led  de grillé vu quelle sont en serie

    avec un multimetre pour les  controler c’est tres facile

    sinon avec  une pile de 9v recherche celle qui n’eclaire pas

    #7519
    Andeol
    Participant

    Avec la pile de 9 V, est ce que peux tester la LED indifféremment , je ne risque pas de la griller ? Merci.  Je suis vraiment un débutant , je ‘ai pas de position diode sur mon multimètre, est ce que je peux quand mème tester ? et comment faire? Merci

    #7520
    rocky
    Maître des clés

    avec le testeur essaye différent calibre Ω , dans un sens puis dans l’autre avec les cordons il est digital ou a aiguille

    sinon avec la pile tu reste une seconde ,ont dirai que ces celle du milieu qui est hs commence par celle là

    #7521
    Andeol
    Participant

    Whaouu super le schema. Merci. J’ai testé avec la pile de 9 V, c’est bien celle du haut à gauche qui ne marche pas ! Comment as tu deviné ? Que faut il faire maintenant ? Juste chnager la 2eme LED ? QUe faut il acheter comme type de LED ? Merci

    #7522
    rocky
    Maître des clés

    avant de la dessouder verifie

    sur la diode tu a un coté arrondi qui est le + et de l’autre coté un plat qui est le -, il faut la ressouder dans le meme sens

    pour la diode comme tu la acheter a casto , il doivent peut etre en avoir , sur la boite ce doit etre marquer

    #7526
    Andeol
    Participant

    ok merci. J’ai trouvé des diodes dans un magasin électronique à Toulouse, Je vais essayer çà cet après midi . Merci.
