T-con 6870C-0358A
pour « tester la dalle » du T-con, retirez les câbles LVDS. mettre du 12V au fusible 12V. strap sur VCC 3.3V à la broche-44 sur CN1. Les motifs blancs, rouges, bleus, verts et noirs s’affichent à l’écran.
PS : Avant de faire le test de la dalle, assure toi que le rétroéclairage s’allume et fonctionne normalement.

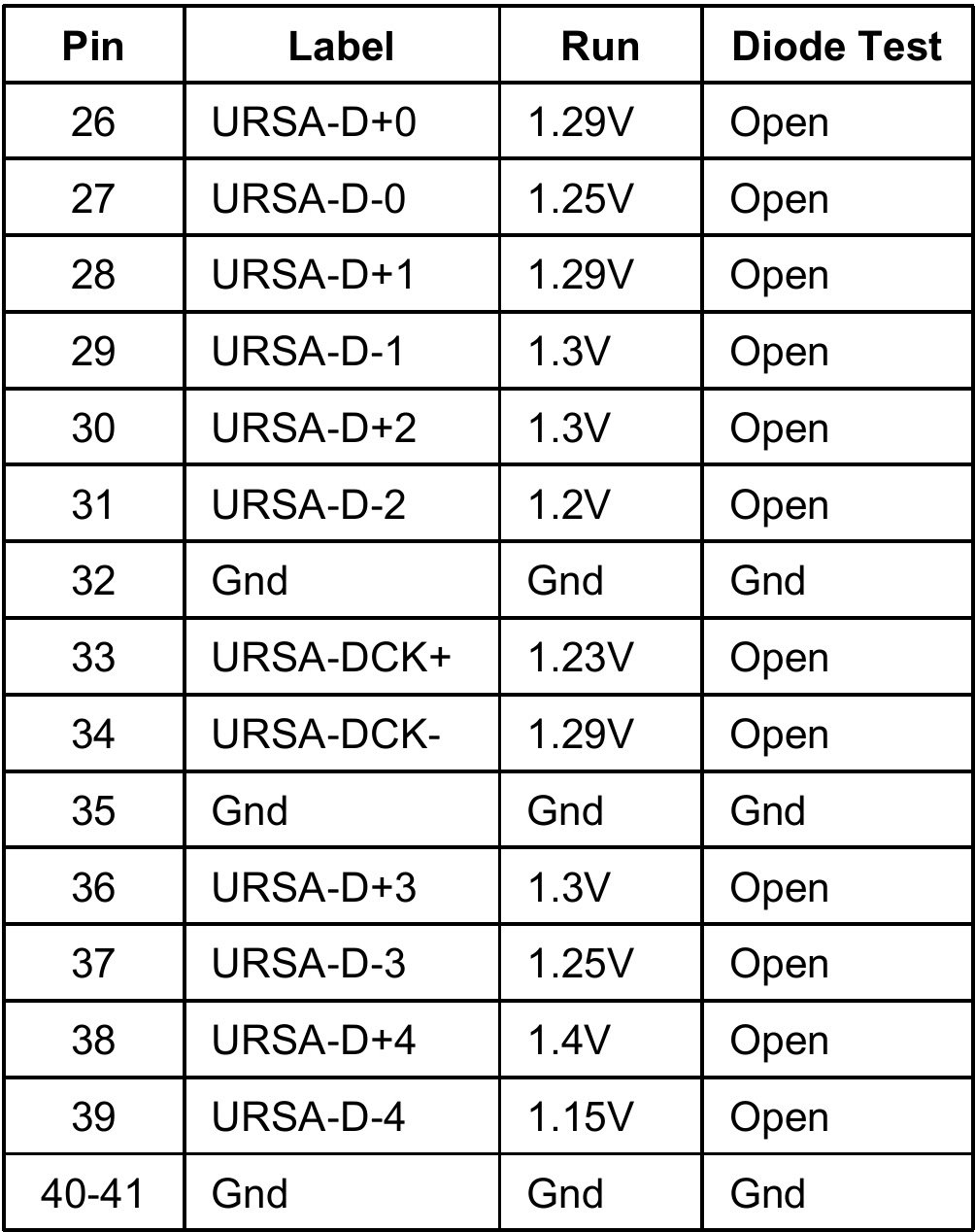

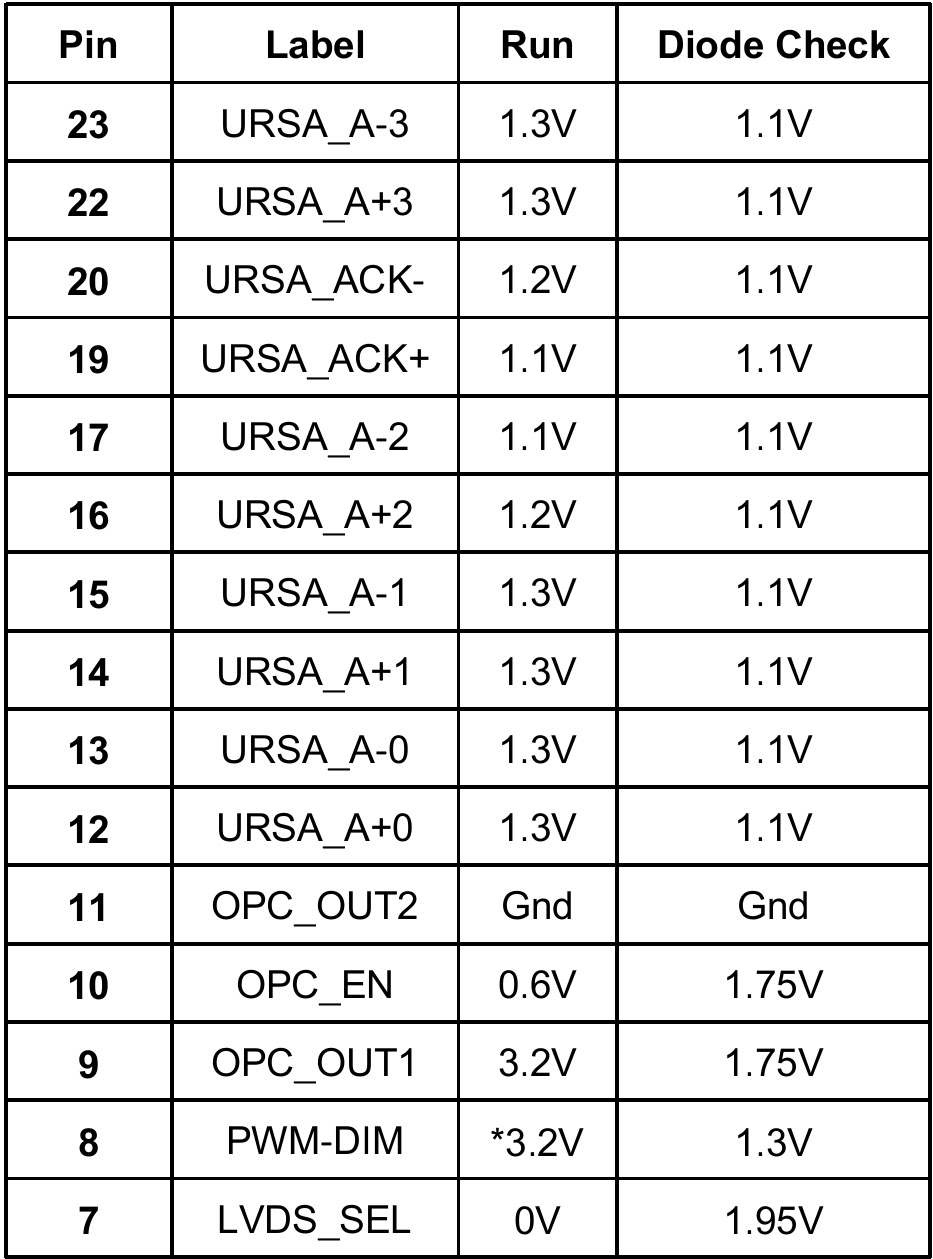

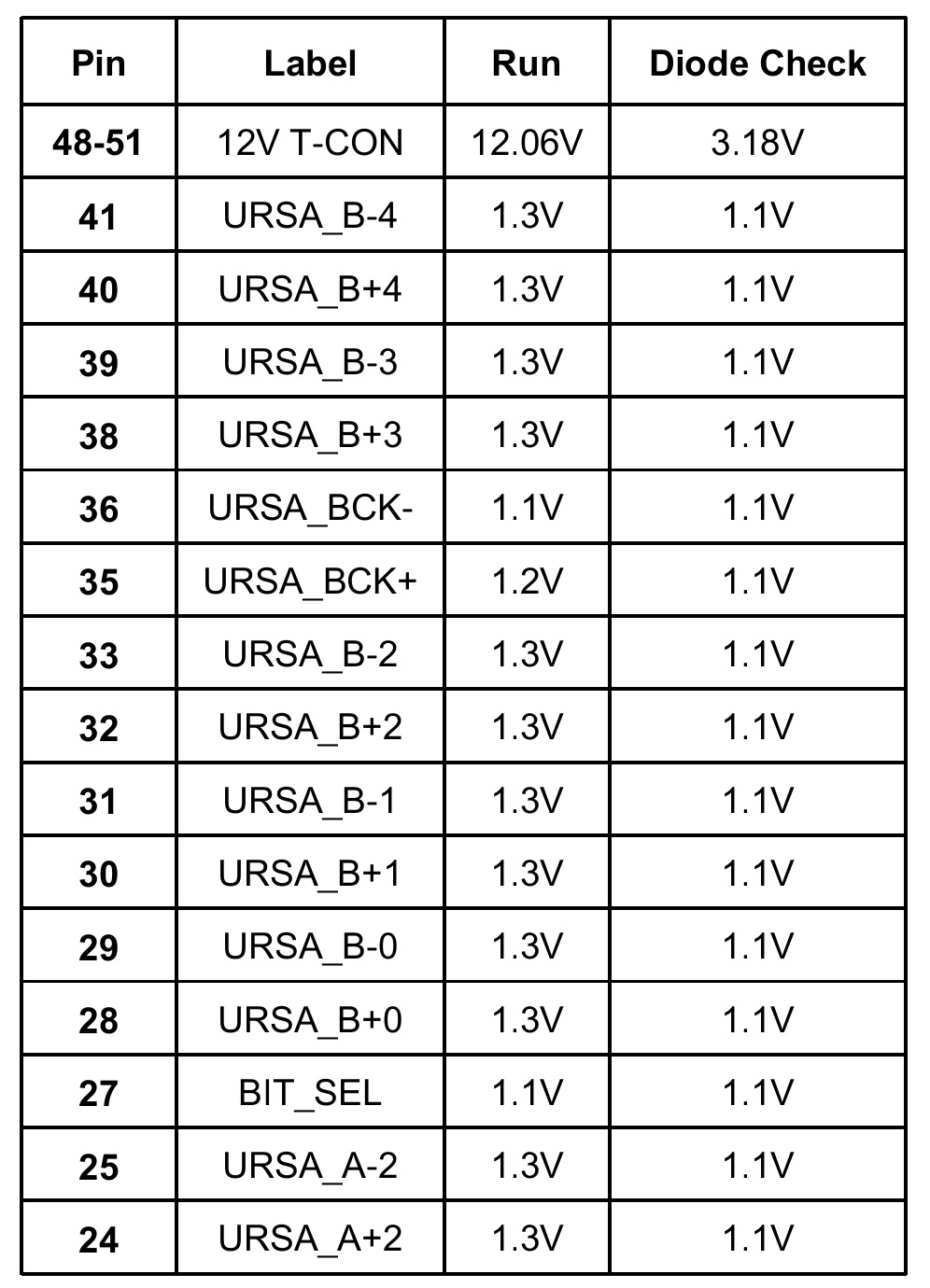

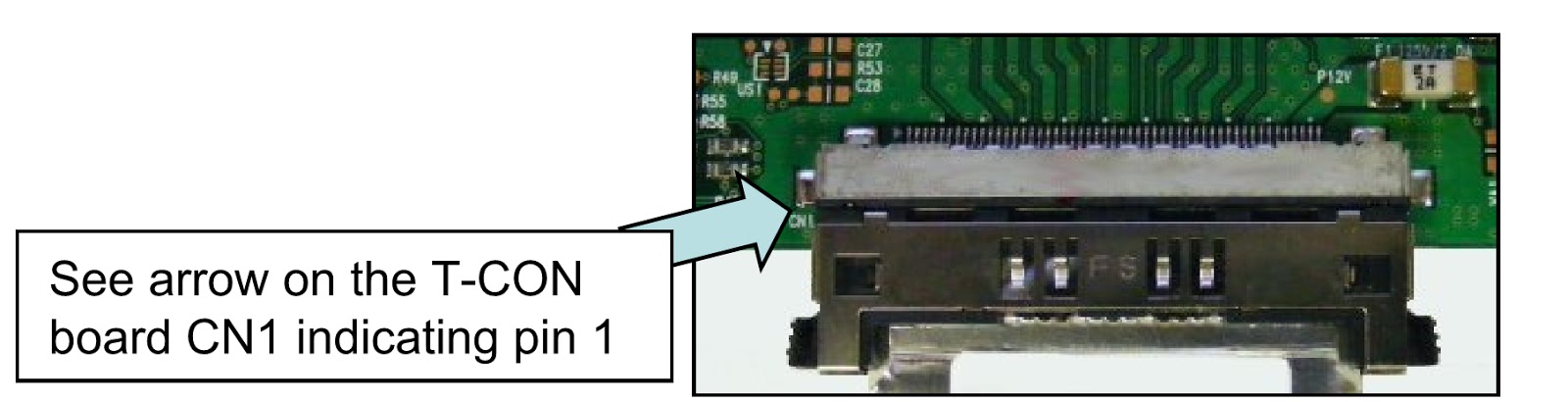

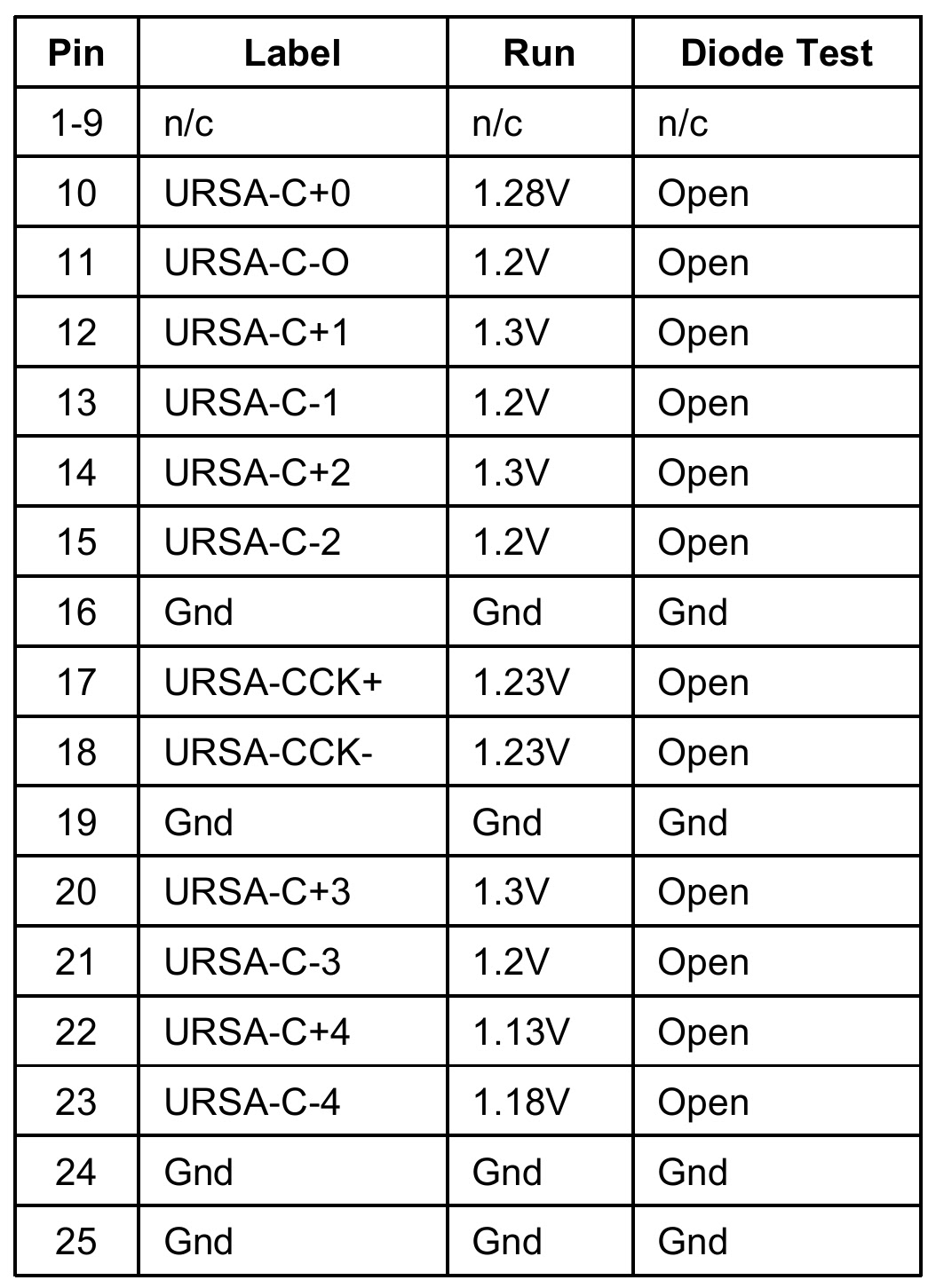

T-con 6870c-0264A
https://1.bp.blogspot.com/-K0V1UbEig70/UVMARoeE33I/AAAAAAAApGU/D26qQvpb2aU/s1600/untitled.bmp
https://4.bp.blogspot.com/-R-Driz14Ehg/UVMA9IbtO1I/AAAAAAAApGc/LlFC-elLk4Q/s1600/untitled.bmp
https://4.bp.blogspot.com/-Rz6uRleC5Yo/UVMBoF4BCzI/AAAAAAAApGk/UB0JYaehagw/s1600/untitled.bmp
https://4.bp.blogspot.com/-cQoUMki3dI0/UVML1wnbwRI/AAAAAAAApG0/6-eG_CgUOc4/s1600/1.bmp
https://4.bp.blogspot.com/-nomoQICFrxY/UVMMUsIk9iI/AAAAAAAApG8/gwjEgTrVBXw/s1600/untitled.bmp

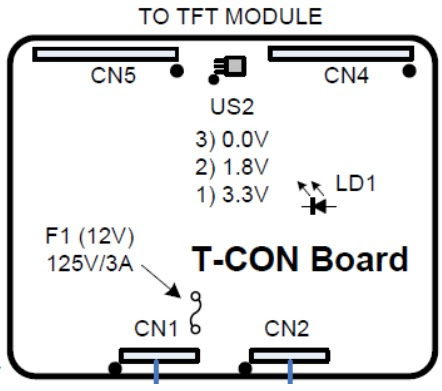

T-con 6870C-0202B
LD1 : Mettre en Stby : LD1 Off (Anode 0V, Cathode 0V)
Mise sous tension : LD1 allumé (anode 12 V, cathode 0 V)
Activé : LD1 désactivé (anode 12 V, cathode 9,6 V)

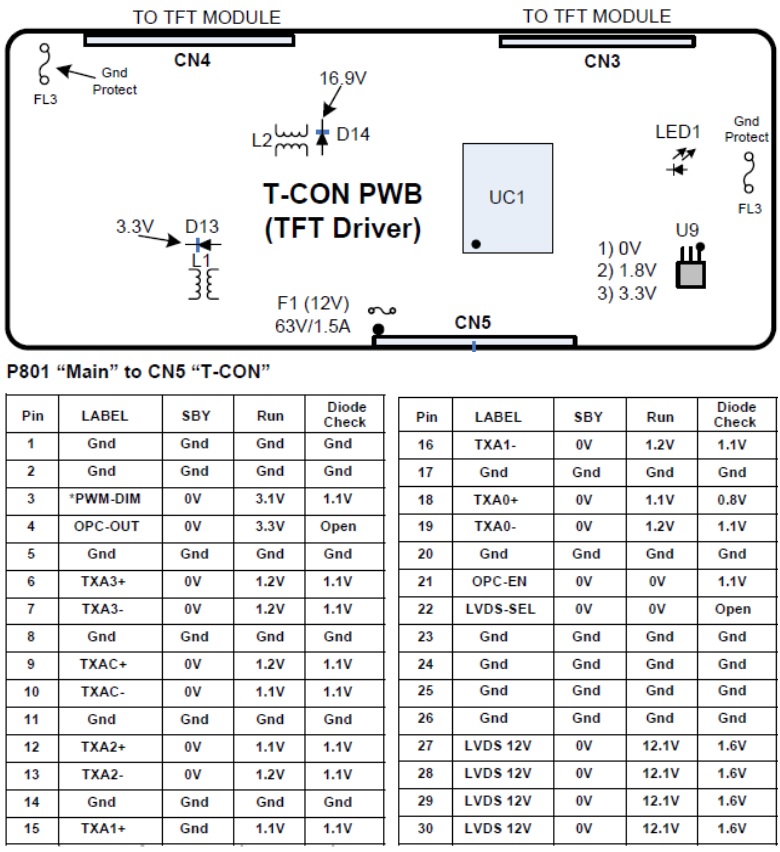

T-con 6870C-0240C
Mettre en veille : LED1 éteinte (anode 0 V, cathode 0 V)
Mise sous tension : LED1 allumée (anode 3,3 V, cathode 0 V)
Allumé : LED1 éteinte (anode 3,3 V, cathode 1,3 V)
