    Bonjour

    c’est comme un aspirateur en moins sophistiqué

    le reference du truc c’est coupe bordure PARKSIDE  fixkit

    Le taille bordure a cessé de fonctionner d’un coup (batterie pleine)

    j’ai ouvert tout ça regardé si le bouton de commande sous la poignée fonctionnait (OK)

    regardé également que les fils conduisaient bien le courant (multimètre OK)

    j’ai vérifié visuellement le PCB avec des composants dessus (pas de brulures apparente)

    un fil noir va de la batterie au PCB  et un du bouton au PCB

    (un fil rouge fait la même chose batterir/PCB batterie/bouton bouton /batterie
    je bloque le bouton de fonctionnement en position ON

    je ponte l’arrivée du fil noir/batterie avec l’arrivée fil noir bouton le moteur fonctionne

    la question puis je faire un pontage en dur sur le PCB sans nuire à l’appareil? (et ausssi à l’utilisateur tant qu’à faire) ou y a t il un moyen de changer le PCB (là mes recherche n’ont rien données







    #9198
    rocky
    Maître des clés

    salut daranc

    peut tu mettre une image du PCB bien net

    pour mettre une image :https://www.depanetout.com/Forums/topic/comment-mettre-une-image/

    #9208
    Daranc
    Participant

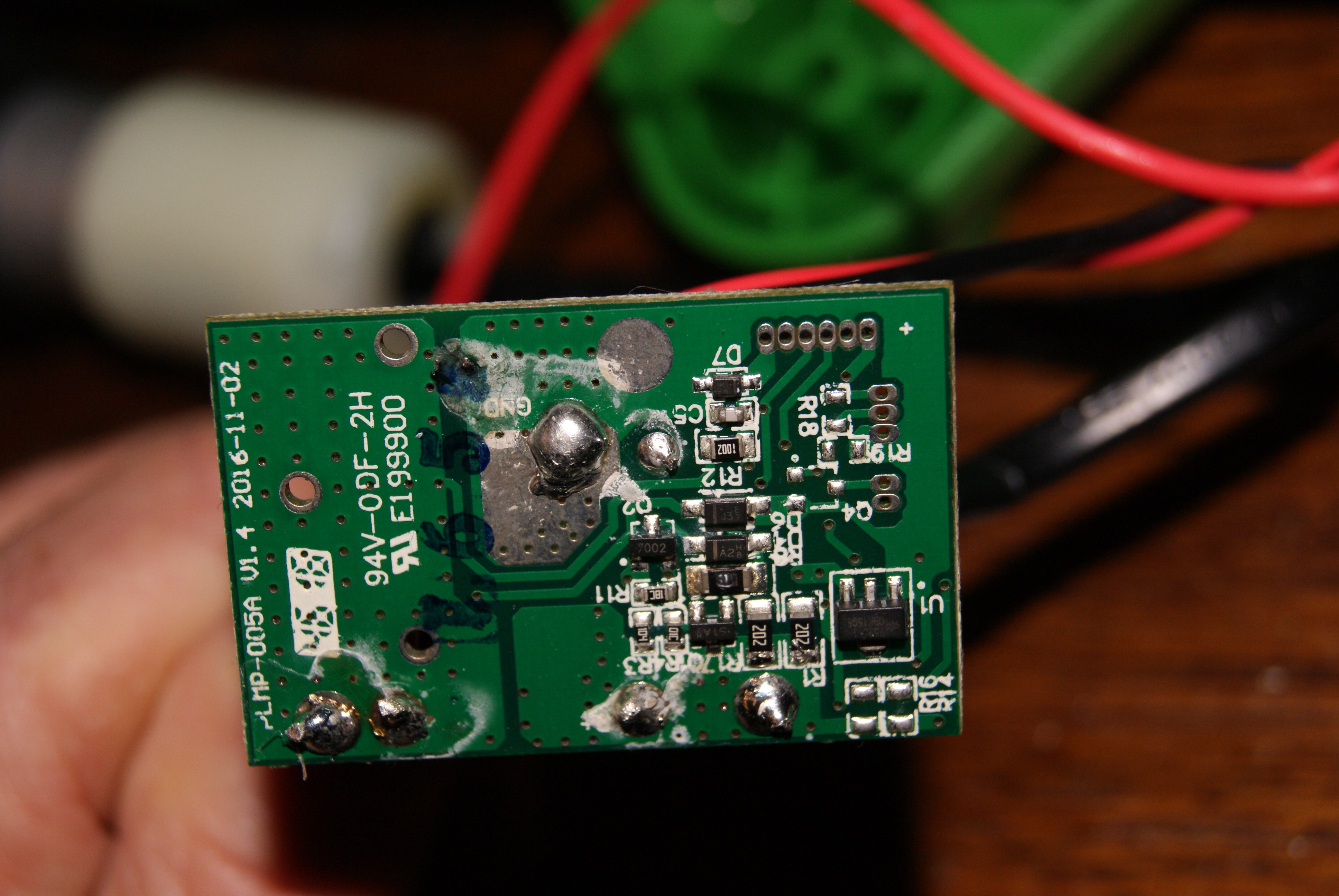

    #9213
    rocky
    Maître des clés

    salut

    verifie a l’endroit marqué ont dirai que cela a brulé ,et nettoie la carte avec de l’acétone



    #9235
    Daranc
    Participant

    je regarde ça , on dirait qu’au final les images ont fini par passées….ce sont les joies d’un internet au sein de la France profonde

    #9237
    Daranc
    Participant

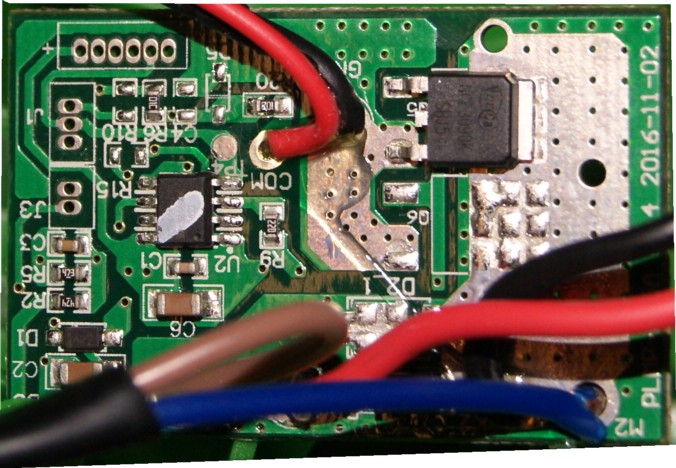

    donc après « acétonnage » avec coton tige (lequel est ressorti bleu de l’opération) il y a bien un trou dans ce composantPCB nettoyé

    #9239
    rocky
    Maître des clés

    c’est une resistance R8 ,ensuite tu a D4 puis D6

    verifie l’absence de c/c ,verifie Q5

    #9250
    Daranc
    Participant

    en clair?, quelle valeur je dois trouver? D4 et  D6 sont le j3 et le A2

    pour le court circuit , a quel niveau (niveau électronique, bin j’ai quitté l’école il y a 46 ans, là c’est un peu limite déjà en formation scolaire (^_^) )



    #9256
    rocky
    Maître des clés

    la valeur de la resistance je ne la connais pas vu quelle est coupé,

    retire la batterie

    mets ton multimetre sur bipper ,et sonde les composant Q5 ne doit pas bipper,voir aussi sur les diodes

    #9272
    Daranc
    Participant

    tout contrôler le seul bip sur Q5 est entre la patte centrale et la grande patte arrière  qui relie au fil bleu et noir

    #9273
    rocky
    Maître des clés

    salut daranc

    c’est normal que cela bip ,donc tu n’a que la resistance a remplacer le tous est de connaitre ça valeur?

    Je pense que c’est une resistance de faible valeur

    #9285
    Tournesol
    Participant

    Comme te le dis Rocky, le bip est normal entre ces pattes là qui sont en fait les mêmes … mais la résistance doit être une résistance de 47 à 200 ohms car elle sert uniquement à limiter le courant de base de Q5 … qui doit être en CC entre son collecteur (case et patte gauche vers la résistance) c’est à dire entre base et collecteur … (ou gate et collecteur car ce doit être un NCE 3090K dont Mosfet canal N) ce qui fait que son courant a cramé la résistance !!! Il faudrait confirmer ce que j’ai pu lire sur ce transibul en agrandissant la photo … dans ce cas, le changer par un neuf puis essayer avec des résistances (R8) en partant de 330 ohms et en diminuant par des valeurs de plus en plus faibles pour arriver à faire tourner le moteur à chaque coup … et choisir la première qui le fait bien pour remplacer la cuite ! ! !

    https://www.amazon.com/10Pcs-NCE3090K-3090K-N-Channel-Mosfet/dp/B08M48D2C5

    Le vieux Tryphon





    #9286
    rocky
    Maître des clés

    pour commencer j’aurai mis une 100R

    #9293
    Daranc
    Participant

    là je commence à essayé de voir sur la pièce en directe ( c’est pas la joie) même en superposant deux paires de lunette je distingue que dalle. il va me falloir avant de me mettre là dessus construire une une loupe pour voir ce que je fais.
    autrement quelle est l’utilité réelle de ce PCB(circuit) , comme je l’ai dit lorsque je ponte entre les fils noir le moteur tourne, et s’arrête lorsque je relâche le bouton . j’ai un peu de mal à comprendre la finalité (à part multiplier les risque de pannes)



    #9294
    Daranc
    Participant

    #9295
    Daranc
    Participant

    #9296
    Daranc
    Participant

    je reste persuadé que changer purement ce PCB serait la meilleur solution, ça doit être pour ça qu’il est introuvable (°_°)



    #9297
    Tournesol
    Participant

    Salut Daranc,

    C’est pour gérer soit le fonctionnement normal (batterie pleine) il commande le mosfet par sa ‘gate’ et, le maintien ainsi temps que la batterie peut fournir le courant nécessaire … Quand la tension de batterie tombe en dessous du seuil possible (réglé par construction), il ne commande plus le mosfet et le moteur s’arrête … tant que la batterie n’est pas rechargée (il mesure la tension à vide) il interdit (en ne commandant pas le mosfet) au moteur de recevoir le courant …

    Lorsque l’on appuie sur le bouton, si la batterie est chargée suffisamment, il envoie la bonne tension avec un courant limité par la résistance R8 dans la patte de gauche (gate) du mosfet et, de ce fait, le moteur tourne …

    Donc, si le mosfet est mort -coupé entre drain et source (même si il est en CC gate-et une autre patte … le moteur, même batterie pleine, ne sera pas commandé par le mosfet.

    En plus, si le moteur consomme un courant trop fort (cas de trop grosse branche bloquant les couteaux par ex.) il coupe l’alim du moteur aussi, et, après avoir alors libéré les couteaux si on appuie de nouveau sur le bouton, ça repart (si la batterie fournit encore assez !!!)

    Tout ce que dit au-dessus dans ce message concernant la résistance est nul et non avenu ! ! !  Mais le mosfet est cuit quand même : à changer !

    C.Q.F.D.



    Le vieux Tryphon





    #9298
    Daranc
    Participant

    merci,

    je pensais que les batterie ion avait leur propre système de régulation et que ça régulait le débit du courant

    #9299
    Tournesol
    Participant

    Oui, mais pour la chage, ça fonctionne comme ça … mais, pour le fonctionnement, c’est ce PCB qui fait le tri …



    Le vieux Tryphon



    #9300
    Tournesol
    Participant

    Pour la surcharge en courant des batteries il est sans doute aussi intégré aux batteries elles mêmes, mais ce PCB régule aussi en aval … en fonctionnement …



    Le vieux Tryphon





    #9301
    Tournesol
    Participant

    D’ailleurs, je suis quasi certain que si l’on relève le schéma réel, on ne peut charger pendant le fonctionnement … la prise où l’on branche le chargeur doit comprendre un indicateur de présence du chargeur (ouverture de contact vers le PCB en cause) ou une présence de la tension venant d’elle par un fil plus petit en diamètre (vers un CI du PCB) pour commander l’arrêt moteur (en coupant la tension sur la ‘gate’ du mosfet)



    #9302
    Tournesol
    Participant

    Je vais voir sur le mien quelle est la valeur de cette résistance …

    Si c’est bien le même en 20V ???

    Patientez qq minutes il faut que j’aille voir …



    Le vieux Tryphon



    #9306
    Tournesol
    Participant

    Ce n’est pas le même PCB dans le mien qui est apparemment le même :

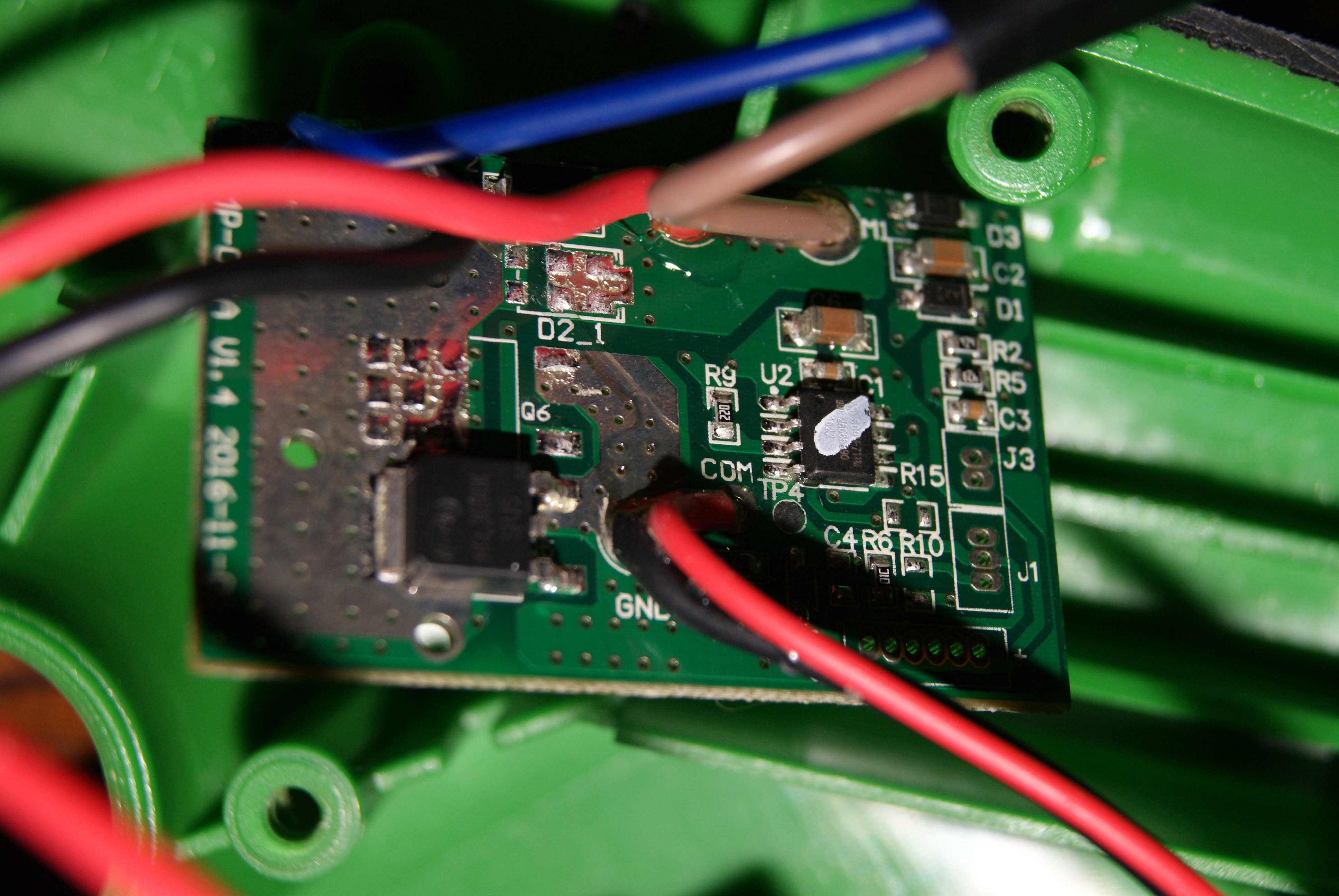

    https://img.pccreation.net/photos/202106051944225104.JPG

    J’ai mis une réponse avant mais elle n’est pas passé !!! ?



    Le vieux Tryphon

    #9305
    Tournesol
    Participant

    Ce n’est pas exactement le même circuit … pas très étonnant …

    La R8 n’est pas mesurable … et il n’ya rien sur la ‘Gate’ de testable …

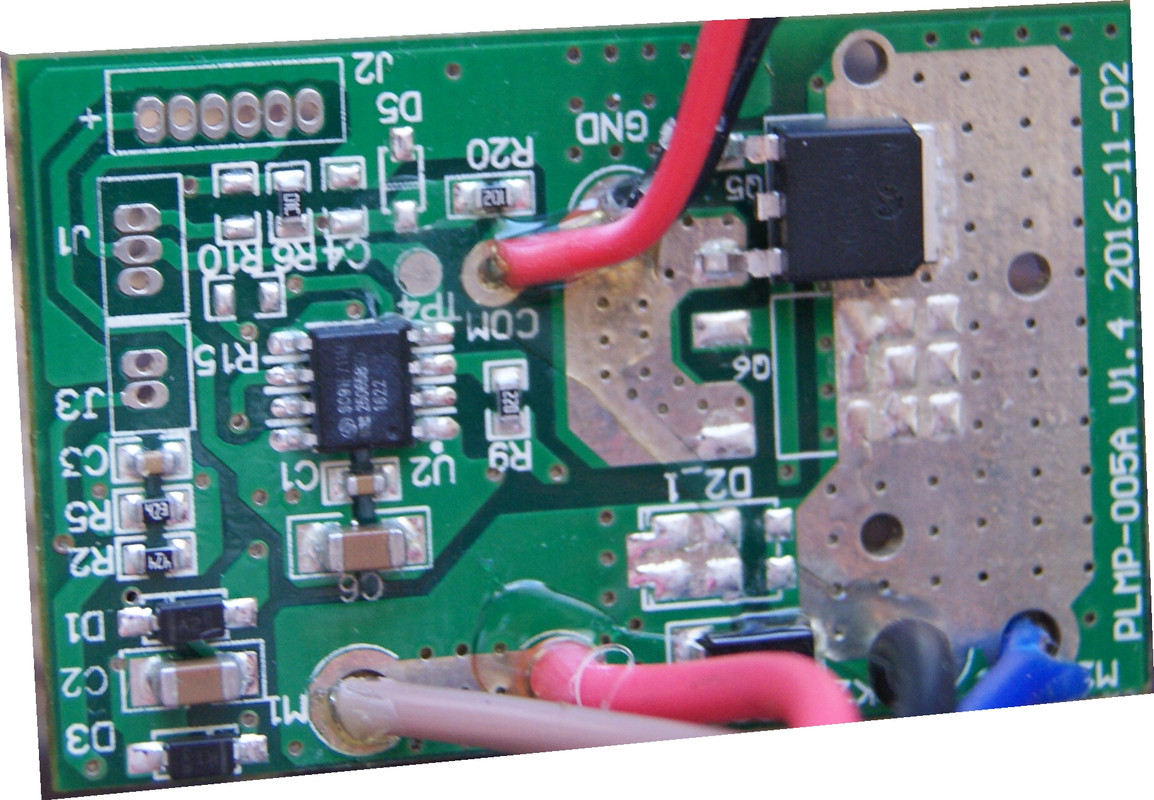

    https://img.pccreation.net/photos/202106051910537681.JPG

    c’est pourtant le même coupe-bordures ! ! !

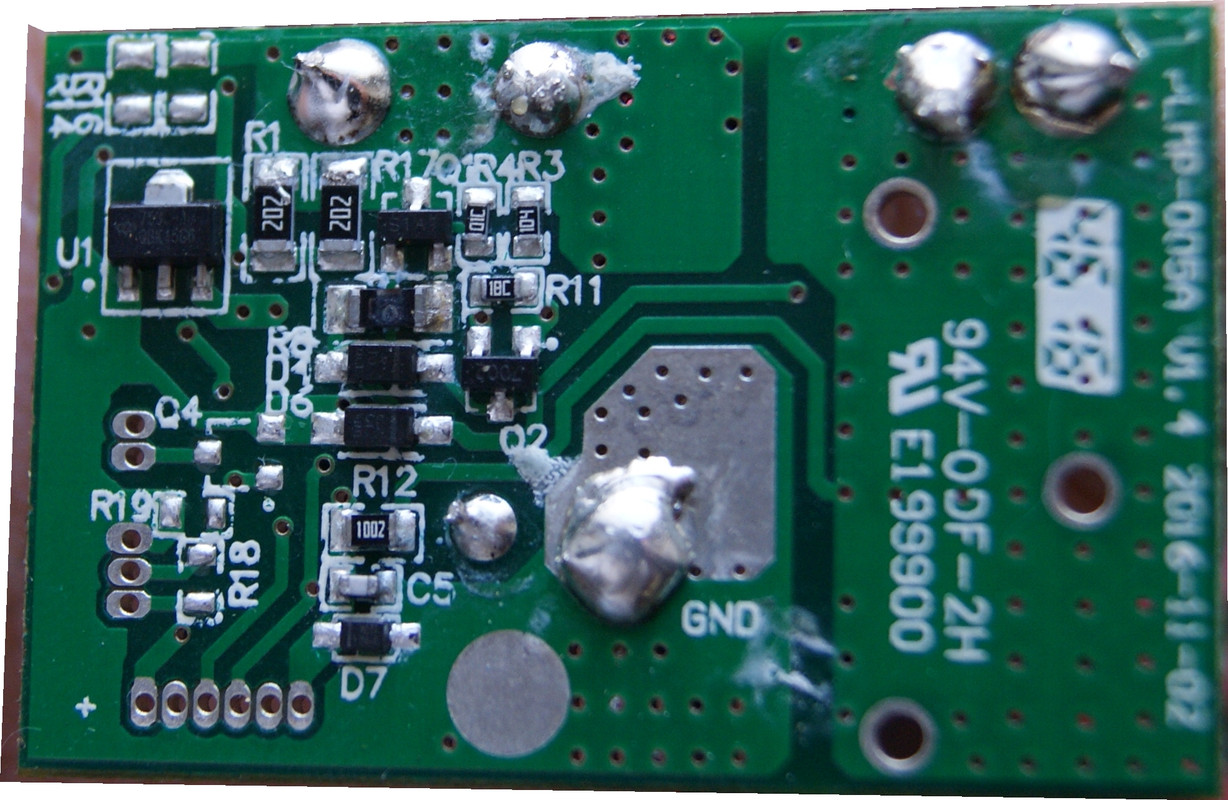

    https://img.pccreation.net/photos/202106051917599890.JPG

    Mais entre 47 et 220 ohms ce doit être bon … avec une manip simple (deux fils sur les bornes résistance ôtée) et comme décrite plus haut …

    Le vieux Tryphon

    #9304
    Tournesol
    Participant

    Ce n’est pas exactement le même circuit … pas très étonnant …

    La R8 n’est pas mesurable … et il n’ya rien sur la ‘Gate’ de testable …

    https://img.pccreation.net/photos/202106051910537681.JPG

    c’est pourtant le même coupe-bordures ! ! !

    https://img.pccreation.net/photos/202106051917599890.JPG

    Mais entre 47 et 220 ohms ce doit être bon … avec une manip simple (deux fils sur les bornes résistance ôtée) et comme décrite plus haut …

    Le vieux Tryphon



    #9303
    Tournesol
    Participant

    Ce n’est pas exactement le même circuit … pas très étonnant …

    La R8 n’est pas mesurable … et il n’ya rien sur la ‘Gate’ de testable …

    https://img.pccreation.net/photos/202106051910537681.JPG

    c’est pourtant le même coupe-bordures ! ! !

    https://img.pccreation.net/photos/202106051917599890.JPG

    Mais entre 47 et 220 ohms ce doit être bon … avec une manip simple (deux fils sur les bornes résistance ôtée) et comme décrite plus haut …

    Le vieux Tryphon







    #9307
    Tournesol
    Participant

    Il suffit de changer le mosfet !

    Pas besoin, en fait de toutes ces manips sur des pièces qu’on n’identifie pas correctement à cause de la confusion du marquage …

    En effet, la résistance en question doit être un condensateur …

    C’est le marquage qui n’est pas clair … juste changer le mosfet !

    Et la description de la panne correspond à sa coupure et son non fonctionnement seuls.

    Bon dépannage !



    Le vieux Tryphon





    #9308
    Tournesol
    Participant

    Ca alors … elles sont là maintenant … excuses très plates ! ! !

    Pour faire plus court, il faut seulement changer ke mosfet et ne rien toucher à ce qu’on croit être cramé pour l’instant … ce doit être suffisant !

    Je pensais à une résistance de limitation de courant sur la ‘gate’ du mosfet, mais, en voyant mon PCB à moi sur mon taille bordure parkside :

    https://img.pccreation.net/photos/202106051944225104.JPG

    Ce n’est pas ce que je croyais ! ! !

    Le vieux Tryphon



    #9309
    Tournesol
    Participant

    Rocky et Daranc sont par minou ! ! !
