bonjour,
voila une télé avec un problème de perte d’image, le rétroéclairage s’éteint mais il reste toujours le son.
voila les photos des cartes, merci d’avance pour les solutions de dépannages.
salut eddy
Chassis vestel
alim 17IPS10-3
gestion : 17MB36-2
a tu verifié les tensions de sortie sur le connecteur PL104
Hello rocky non pas encore mais je vais le faire, mais j’ai laissé la télé allumé pendant un moment et j’avais toujours l’image, mais desfois a l’allumage au bout de quelques sec l’image disparaît (le rétro éclairage s’éteint)
Oui je l’ai chauffé mais avec un gros souffleur céramique et c’est a partir de là que la télé fonctionnait normalement. je vais refaire des test plus localiser avec la station air chaud, je pense aussi a des condensateurs en mauvais état, je te tiendrai informé.
Merci
voici le schéma de la carte mere
le lien fonctionne
1) lorsque tu clique sur le lien ensuite faut attendre qlqs secondes
2) le lien pour voir le lien
3) cliquer pour telecharger
Oui c’est bon 😅 désolée, sur le schéma je regarde le back light il y a 1 condensateur c1015 1nf , je ne sais pas si il commande le switch s219, je suis électricien industriel et pas électronicien les schémas et composants sont différents
possible car ce sont des cartes qui sont monté sur différent model ,si ton tv n’a pas êtes modifiée
Et reprends un max de soudures
alors ‘ai regarder mais je n’est pas le CI qui est sur le schéma ma carte est différente, j’ai regarder aussi pour les soudures mais e n’est rien vu j’inspecterai plus demain.
hello après vérification des condensateurs sur la carte d’alimentation il y a le C354 c’est un condensateur 6.3v 470uF qui à une valeur de 586uF a la place de 470uF je l’ai changé par un 10v 470uF et je vais regarder si cela change le fonctionnement.
a+
peut etre que ce schéma ce rapproche de ton alim
https://elektrotanya.com/vestel_17pw25-4_technika_32l-914_power_sch.pdf/download.html
mais je pense que le probleme est sur la carte mere
hello j’ai trouvé le schéma de la carte d’alimentation
https://elektrotanya.com/vestel_17ips10-3_lcd_power_supply_schematic.pdf/download.html#dl
j’ai démarré la télé et le rétro-éclairage n’est pas parti, je vais continuer a tester pour voir si ca continu a fonctionner.
salut eddy
j’ai démarré la télé et le rétro-éclairage n’est pas parti, je vais continuer a tester pour voir si ca continu a fonctionner.
j’ai pas saisi le sens de la phrase, le schéma je l’avais vu mais c’est le 17IPS10-2 alors que le tiens est 17IPS10-3
Oui rocky c’est bien le schéma 10-3, et quand j’ai écrit rétro-éclairage n’est pas parti Je voulais dire qu’ils c’est bien allumé et est resté allumé et n’est pas partie au bout de quelques secondes.
Ha je viens de voir dans le cartouche du document que c’est écrit 10-2 mais le ‘om des connecteurs correspond bien ainsi que la valeur du condensateur que j’ai changé.
salut eddy

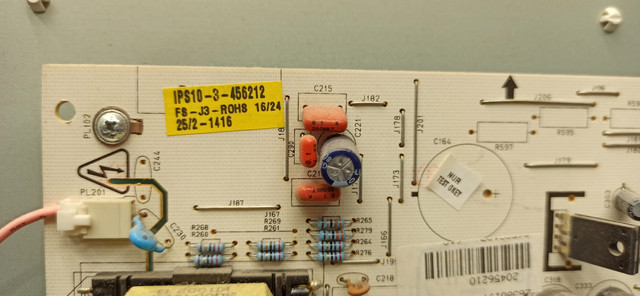

si tu retire l’étiquette tu verra exactement la reference de ta carte d’alim
https://i.ibb.co/ym1x6kyg/etiquette.png
pour le rétroéclairage ce sont des néons que tu a, il arrive souvent que les connexions lâche ou mauvais contact,ou que l’un des néon s’allume d’une autres couleur et ce mets en protection
hello j’ai retirer l’étiquette et il y a bien écrit en dessous VESTEL 17IPS10-3 v.1 010609
j’ai redémarrer la télé, le rétro-éclairage c’est allumé 1 seconde puis c’est éteint,
j’ai éteint et redémarré la télé, il est resté allumé quelque secondes puis c’est éteint,
j’ai éteint et redémarré la télé, il est resté allumé.
je vais regarder les condensateur sur la carte mère ont verra bien.
comme je te l’ai dit, a ta place pour ôter le doute je vérifierai les néons et les connexions soudure a reprendre ,il faut démonté la dalle
hello j’ai démonté la dalle pour regarder les tubes, j’ai oublier de prendre des photos, les tubes sont très fins et je n’ai pas oser les déclipser. j’ai examiner les clips qui maintiennes les tubes et j’ai passer un petit pinceau avec de l’alcool isopropylique pour les nettoyer.
je continuerai les essaies plus tard.
salut
démarre le TV sans la dalle et voir comment ce comporte les néons,ne touche pas aux néons ,ni ne les déclipse
salut j’ai tester en débranchant la dalle de la carte t-con, la télé et le retro éclairage ce sont allumés, c’est vraiment aléatoire quand le retro éclairage ne s’allume pas, c’est vraiment un truc a la C.N .
salut eddy

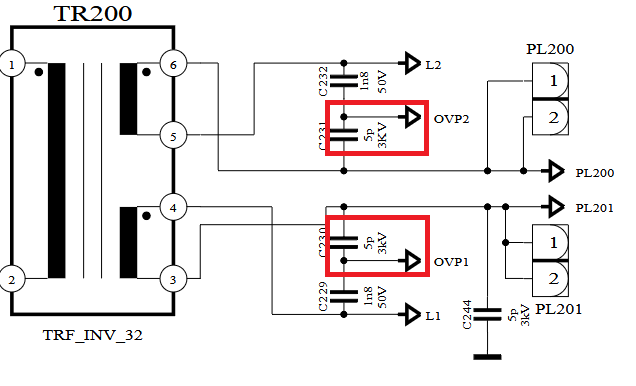

verifie autour du transfo inverter coté cuivre,les composants et reprends les soudures,voir aussi ce que j’ai encadré en rouge capacité des condos bleu et les resistances

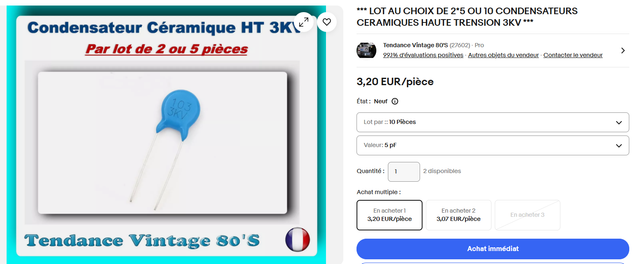

hello les condos bleu j’ai l’impression qu’il sont morts, mon boitier TC1 me dit inconnu ou endommager.
salut eddy
possible que ce soit les condos le probleme j’en ai remplacer plusieurs a l’époque a voir
