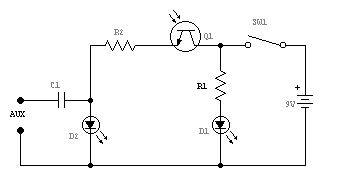

    Ce circuit vous permet de vérifier rapidement si une télécommande émet
    Infrarouge (IR).
    Toute phototransistor peut être utilisé et vous pouvez ajouter un transistor
    en sortie, pour amplifier davantage le signal.
    Vous pouvez mettre en place une zone d’une alarme à distance et mettre le récepteur où
    réalisée à l’origine de la LED de l’émetteur, plutôt que l’une de ses touches
    vous pouvez mettre le voyant d’alimentation (D1) et une autre touche pour mettre la LED
    impulsion d’indicateur (D2).
    Parce que le testeur peut être affectée si vous avez un impact direct
    lumière, le phototransistor (Q1) doit utiliser un filtre pour atténuer la lumière ambiante.
    Le plastique utilisé sur le front de certains contrôles peut être approprié.
    À distance près de testeur (4 ou 5 cm) a été placé et enfoncé une à une
    Mêmes touches, D2 clignotent montrant la présence d’impulsions IR.
    Avec l’utilisation de vous familiariser avec chaque type d’émission à distance et normale.
    Il dispose d’une sortie (AUX) pour oscilloscope qui vous permet de voir la forme d’onde,
    parce que parfois émettre l’infrarouge, mais sont décalés en fréquence ou
    signal est déformé.

    Composants:

    Q1 – Phototransistor BP103 ou similaire
    D1 – LED verte
    D2 – LED haute luminosité rouge
    C1 – condensateur 0.1uF 50V x
    Résistance de 330 ohms – R1
    Résistance de 150 ohms – R2
    SW1 – Commutateur
    9V – pile 9V

    peut aussi ce contrôler avec un téléphone portable ou une webcam
