(resolue) Phillips 50 PUS 7505/12 pas d’image

[Anonyme]

Bonjour,

je vous met les explications de mon soucis si dessous.

La solution n’est pas très professionnel, mais j’avais peur de démonter la dalle…

Récapitulatif panne TV PHILIPS 50 PUS 7505 / 12

Panne 1 06 2023.

Plus d’image : écran gris sombre.

Rétro-éclairage : fonctionnement OK

Raccordé sur un ordinateur par HDMI 3 (commute automatiquement sur l’entrée HDMI 3 ; sans

écran difficile de choisir un programme ou un réglage)

Mesures tensions sur carte T-CON CCPD-TC495-008 V4.0 par rapport à la masse:

Nom du signal
Tout raccordé

Une seule limande de raccordé

CN 4 ou CN 5 indifférent

VCC 3 V

3,29 V
3,29 V

VCC 1,8V

1,8 V

1,8 V

HAVDD0 V

7,47 V

0 V 7,29 V
TP1

0,28 V

0,28 V

POL2

1,26 V

1,63 V

POL 1,6 V

1,64V

DIODE D1 0,5 V

24 V (30 V / VSS)

AVDD

0 V

15,76 V

V COM-L

0 V

7,29 V
Résultats à l’écran Pas d’image écran gris
Une demie image gauche ou droite suivant CN4 ou CN5

Si une seule limande (nappe) connecté : la carte t-con démarre correctement, les tensions sont

correctes, et on obtient une demie image (pas jolie)

Si on connecte la deuxième limande sous tension, après le démarrage de la carte t-con, on obtient

une image entière et correcte.

Recherche du signal en cause sur limande CN5, en isolant une partie des connexions par une petite

bande de »mylar  » (isolant transparent très fin 0,11mm) .

Le signal CLR pin 69 sur CN5 ou pin 12 Sur CN4

le signal CK3 pin 74 sur CN5 ou pin 7 sur CN4

posent problème si ils sont connectés simultanément.

Ces signaux vont directement sur la partie dalle, via le connecteur (collé) SCOF1 sur XR495 ou

SCOF 12 sur carte XL 495.

On obtient une image correcte si ils sont connectés après l’initialisation de la carte T-con.

L’image est rayée sur le coté droit de l’écran, et quelques rayures sur toute la longueur de l’écran si

on laisse ces signaux  » en l’air »

solution utilisée :

isoler le pin 69 de la limande CN 5 avec du scotch « KAPTON » coupé une bande de 0,5 mm

Créer une temporisation à la mise sous tension, et isolé par un optocoupleur du signal CLR.

Récupérer le signal CLR sur la carte CCPD-XR495 (aux bornes de T13 (inexistant)) avec du fil à

isolant thermofusible.

Fonctionnement correct, belle image.

Je ne parviens pas à joindre la photo de mon schémas…

Zut, j’ai insérer un tableau avec les mesures de tension, mais il parait sans la mise en forme, désolé.

[rocky]

Salut nabe

Merci du retour

[Anonyme]

Hello rocky,

J’aimerais mettre une photo du schéma, mais je ne sais pas faire avec une adresse web.

Y a t’il une solution pour déposer une image directement?

Bonne soirée.



[rocky]

Salut

Dans la catégorie « tutos » il y a un lien comment mettre une image

[Anonyme]

Bonsoir,

OK, merci pour le tuto, je fait l’essais



[Anonyme]

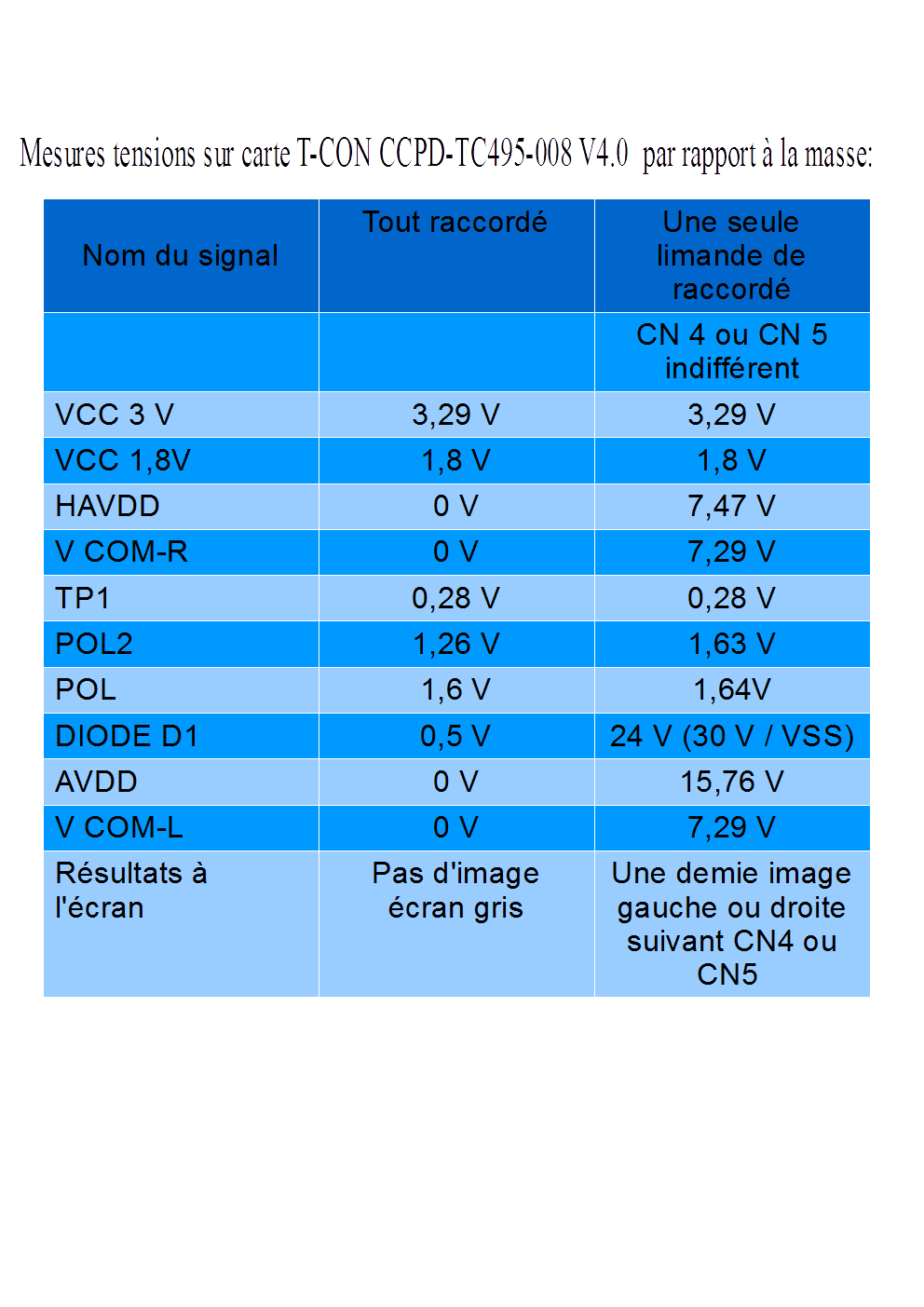

Voici le tableau de mes mesures en image:

[Anonyme]

Le tuto est parfait, j’arrive à mettre une image!!!

Merci Rocky



[Anonyme]

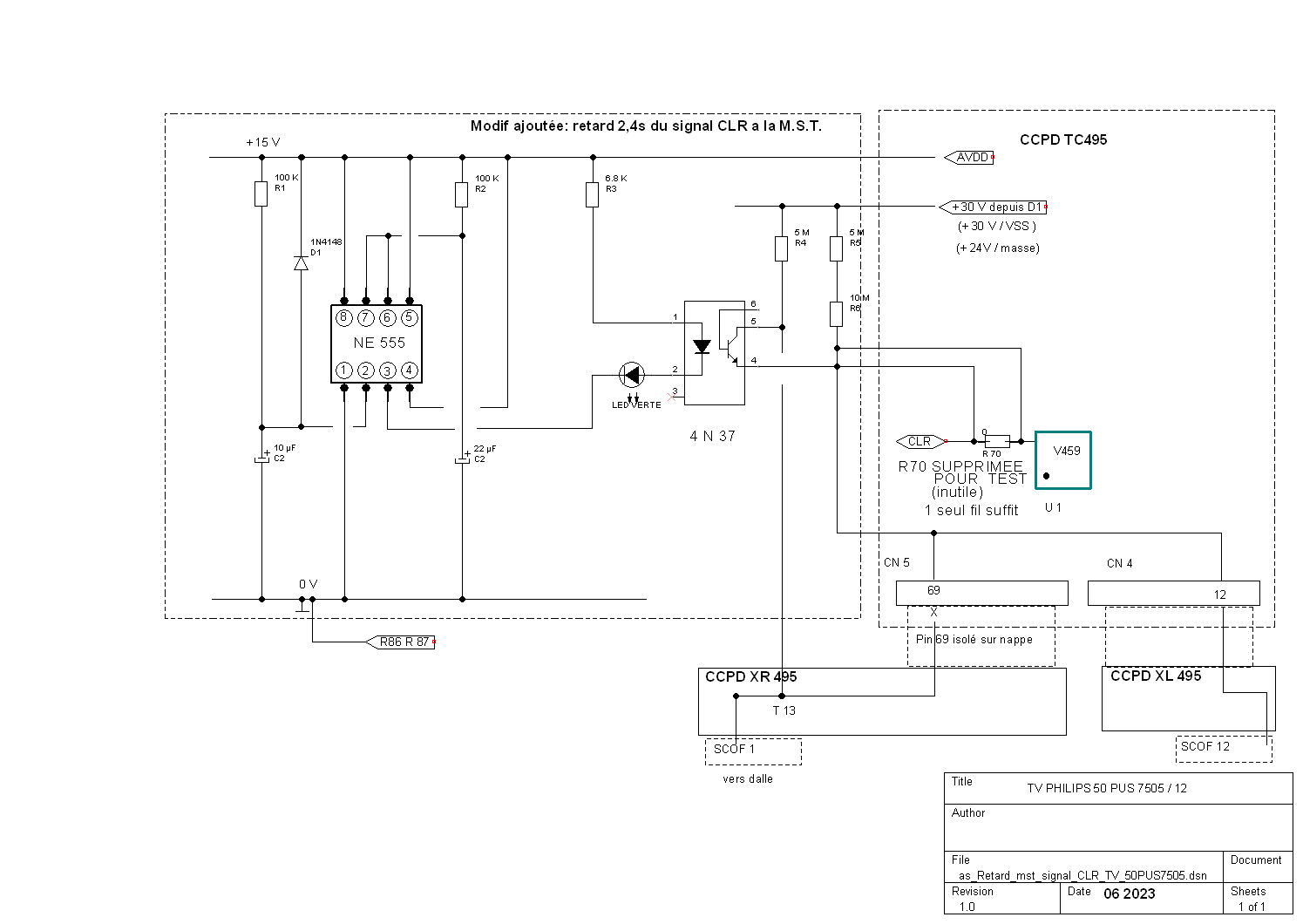

Voici le schéma de ma modif, ça me parait plus simple (et moins risqué) que d’attaquer la dalle; c’est sur que ce n’est très « pro » mais ça fonctionne!!!

[rocky]

salut nabe

parfait ont comprends mieux en images bon travail A+++

[Anonyme]

Bonjour, et merci à tous les membres du forum, vous m’avez bien aidé.

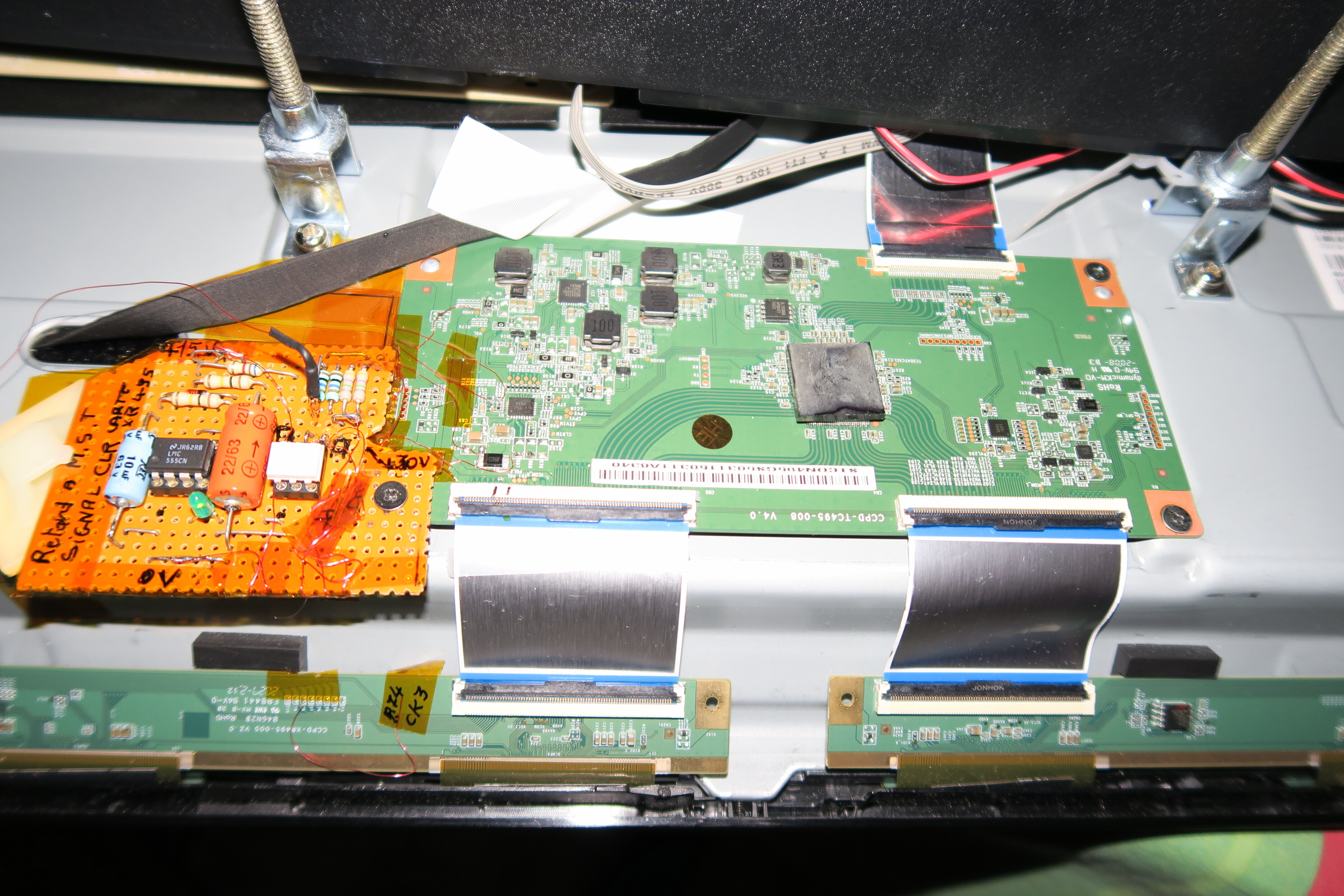

J’ai oublier de mettre l’image de la modif installée.

https://zupimages.net/up/23/30/kgco.jpg

A bientôt.

[rocky]

salut

merci du complémentent je ferme le sujet A+++
