  • #7925
    BLONDI
    Participant

    Bonsoir et bonne année et bonne santé à tous.

    Marque : SONY

    Modèle : KDL-32WD750

    Carte mère et alimentation : 1-980-335-12 (173587112) A2103242 051811v1 5297

    Carte T-Con : HV320FHB-N80 47-6021073 HV32DFH6-N80 44-977

    Dalle : S320hf58 V4

    Je m’adresse à vous car j’ai une télé Sony qui a du rétroéclairage mais pas d’image. La télé réagi à la télécommande .

    J’ai vérifié les connections des nappes mais cela n’a rien changé. Je ne sais pas du tout si le problème vient de la carte mère ou de la T-Con. Je n’ai trouvé aucun schéma concernant cette télé. J’ai testé le fusible sur la carte mère et il est OK. Je ne sais pas trop quoi tester d’autre.

    Je vous remercie d’avance et attends d’avoir des solutions si quelqu’un connait cette carte.

    Cordialement

    #7929
    rocky
    Maître des clés

    salut bonne année et meilleurs vœux

    a tu verifier le fusible du t-con ,et quelle tension a tu

    tu peut aussi essayer une mise a jour

    https://www.sony.fr/electronics/support/lcd-tvs-wd75x_w75xd-series/kdl-32wd756/downloads/00016216

    clique sur telecharger en bleu a gauche

    #7992
    BLONDI
    Participant

    Bonjour et merci à toi Rocky pour ta réponse rapide.

    Oui j’avais déjà testé le fusible de la T-Con et le fusible est bon. J’ai 12,13 volts aux 2 bornes du fusible. si je mesure les tensions aux points tests près de la nappe de gauche qui va vers la dalle j’ai :

    V1 : 15,87  V2 : 15,42  V3 : 13,42  V4 : 12,70  V5 : 11,80  V6 : 11,00  V7 : 10,11  V8 : 8,69  V9 : 8,68  V10 : 7,49  V11 : 7,47  V12 : 6,03  V13 : 5,14  V14 : 4.35  V15 : 3,45  V16 2,73  V17 : 0,0  V18 : 0,0.

    J’opte donc plutôt pour un problème de carte mère à voir …. Que faudrait-il tester sur la carte mère?

    j’ai essayé de faire une mise à jour à l’aide d’une clé USB mais comme je n’ai pas d’image je ne pense pas que cela ai fonctionné car rien n’a changé bien que le voyant de la clé ai clignoté.

    Bonne journée à tous

    Cordialement

    #7993
    rocky
    Maître des clés

    salut

    sur la carte mere tu doit avoir des mini fusible marque F a verifier, verifie aussi les convertisseurs

    pour mettre une image : https://www.depanetout.com/Forums/topic/comment-mettre-une-image/

    #7995
    BLONDI
    Participant

    Bonsoir à toi pour ta réponse toujours aussi rapide

    J’ai trouvé et testé des fusibles notés F et même un noté IC, je ne sais pas si je les ai tous. Voici les mesures :

    F1000 : 12,18 v,   F4000 : 19,10 v,  F6002 : 19,10 v,  IC6019 : 19,10 v.

    Je ne sais pas à quoi ressemble les convertisseurs ni comment les tester. Je vais essayer de joindre des photos de la carte.

    Merci à toi. Bonne soirée. Cordialement

    https://zupimages.net/viewer.php?id=21/02/agr8.jpg

    https://zupimages.net/viewer.php?id=21/02/kmv5.jpg

    #7998
    rocky
    Maître des clés

    peut tu mettre une image du tv avec toute les carte connecté

    pour les convertisseur ce sont en generale des petite puce avec 8 pattes parfois 6,voir aussi les deux regulateurs en haut a droite il sont soudé sur leur embase

    verifie aussi le regulateur a 5 pattes entouré en rouge attention les pattes sont proche quelle tension a tu? sur pin 1 et 5

    il faut relever les reference des puces et voir leurs data a quoi il corresponds

    sur l’étiquette du panneau arriere n’y a t’il pas la reference du chassis ex:GN XXXX

    #8001
    BLONDI
    Participant

    Bonsoir à toi et merci

    J’ai testé la tension du composant à 5 pattes noté 911F3, voici le résultat :

    pin 1 : 3,29 v,  pin 2 : GND,  pin 3 : 3,26 v,  pin4 : 0 v, pin 5 : -406 v.

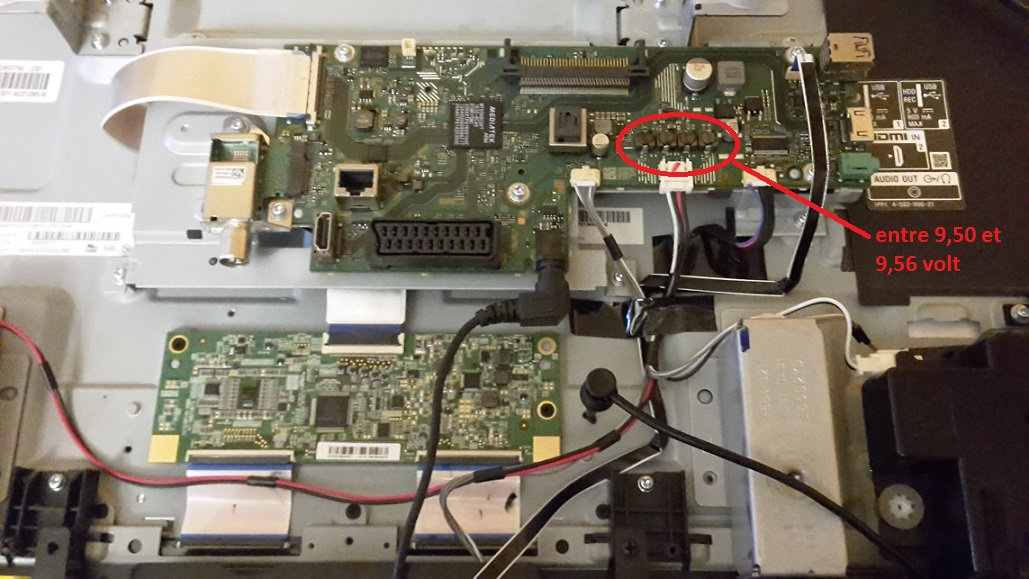

    Il me semble qu’il y ai 4 régulateurs en haut à droite noté 100, je les ai encadré en rouge et ils ont entre 9,50 et 9,56 volts aux 2 bornes.

    J’ai trouvé qu’un seul convertisseur à 8 pattes noté : 54332  T1  65A  P20LG3 pour le moment je n’ai pas vérifié les tensions.

    Je joins toutes les étiquettes que j’ai trouvé sur la télé.

    Bonne soirée et merci

    Cordialement



    #8002
    rocky
    Maître des clés

    salut

    merci pour les photos

    ce que tu a entouré en rouge ce sont des selfs,

    ton probleme est sur le regulateur DC-DC 911F3 en sortie tu devrais avoir 1V2

    #8010
    BLONDI
    Participant

    Bonjour à toi et merci

    Donc tu me préconise de remplacer le composant 911F3. Cela n’est pas trop top car il est minuscule, j’ai néanmoins refait une mesure sur ce pin 5 et j’ai toujours -406 v.

    J’ai cherché ce composant et je ne le trouve pas y a t-il une autre référence pour ce composant? Je sais juste que c’est un SOT23-5, donc si tu as une adresse je suis preneur.

    Bonne journée à toi.

    Cordialement

    #8012
    rocky
    Maître des clés
    #8013
    BLONDI
    Participant

    Bonsoir à toi et merci pour ta réponse très rapide.

    j’ai dessoudé le composant et j’ai utilisé ton lien pour Ebay mais il n’y a pas ce composant j’ai donc commandé le composant  TLV73311PDBVR qui me semble avoir les mêmes caractéristiques.
    Dis moi si c’est bon sinon je vais voir sur un autre site.
    Merci d’avance, bonne soirée.

    Cordialement

    #8014
    rocky
    Maître des clés

    salut

    oui tu peut prendre aussi celui la même caractéristique

    #8378
    BLONDI
    Participant

    Bonsoir à toi Rocky et à tous les autres.

    J’ai changé le composant et maintenant j’ai :

    3,30 volt au Pin 1

    3,25 volt au Pin 3

    1,19 volt au pin 5

    Mais malheureusement je n’ai toujours pas d’image à l’écran juste le rétroéclairage. Comme au niveau de la T-Con j’ai toutes les tensions je ne pense pas que ce soit-elle et je n’en ai pas d’autre pour tester.

    Tu me parlais de convertisseurs peux tu me dire ou ils se trouvent et à quoi ils ressembles plus quel test faut-il faire.

    Je te remercie d’avance, bonne soirée. Cordialement
