    Valeurs ESR

    Un tableur utile pour évaluer les données mesurées des compteurs ESR

    OHMS 10V 16V 25 V 35 V 50 V 100 V 160 V 250 V
    1 uF 5 7 10 14
    2,2 uF 4 6 8 10
    4,7 uF 3.0 3.0 3.0 4.0 4.0 3.5
    10 uF 2.0 2.0 2.0 2.0 1.2 1.5 2.8
    22 uF 1.3 1.3 1.3 1.3 1.3 0,66 1.1 1.2
    47 uF 1.3 1.3 1.3 0,60 0,60 0,32 0,46 0,60
    100 uF 1.3 0,60 0,60 0.33 0.33 0,16 0.24 0,30
    220 uF 0,60 0.33 0.33 0,25 0,19 0,09 0,14 0,27
    470 uF 0.33 0,25 0,19 0,14 0,09 0,06
    1000 uF 0,19 0,14 0,09 0,07 0,06
    2200 uF 0,09 0,07 0,06 0,05 0,04
    3300 uF 0,07 0,06 0,05 0,04
    4700 uF 0,06 0,05 0,04 0,03
    10 mF 0,04 0,03 OHMS

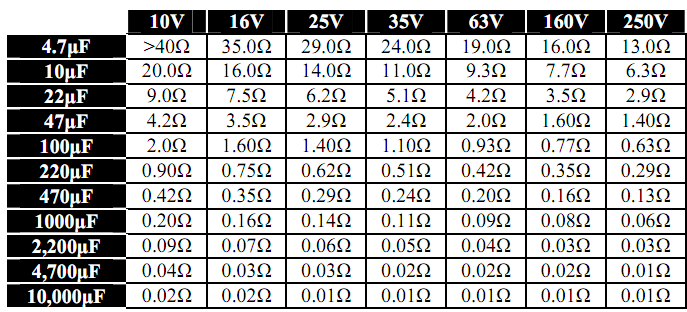

    valeurs ESR(résistance série équivalente)

    https://www.peakelec.co.uk/downloads/esrfr.pdf

    ==================================

    compteurs ESR

    OHMS 10 V 16 V 25 V 35 V 50 V 100 V 160 V 250 V
    1 uF 5 7 dix 14
    2,2 uF 4 6 8 dix
    4,7 uF 3.0 3.0 3.0 4.0 4.0 3,5
    10 uF 2,0 2,0 2,0 2,0 1.2 1,5 2,8
    22 uF 1,3 1,3 1,3 1,3 1,3 0,66 1.1 1.2
    47 uF 1,3 1,3 1,3 0,60 0,60 0,32 0,46 0,60
    100 uF 1,3 0,60 0,60 0,33 0,33 0,16 0,24 0,30
    220 uF 0,60 0,33 0,33 0,25 0,19 0,09 0,14 0,27
    470 uF 0,33 0,25 0,19 0,14 0,09 0,06
    1 000 uF 0,19 0,14 0,09 0,07 0,06
    2 200 uF 0,09 0,07 0,06 0,05 0,04
    3300 uF 0,07 0,06 0,05 0,04
    4700 uF 0,06 0,05 0,04 0,03
    10 mF 0,04 0,03 OHMS

    ++++++++++++++++++++++++++++++++++++++++++++++++++++++++++

    condensateur de tantale

    220/6n = 220µF /6V
