Si je branche une alim 5v sur la platine auxiliaire est ce que je pourrais voir l’éclairage de l’écran ?
tu la deja fais
J’ai branché une petite alim de 5v sur la carte secondaire (où il y a les fiches DVI et autres la led bleue s’éclaire )
pour le retroeclairage je pense que c’est U801 ,voir avec le datasheet
Oui je l’avais essayé sans l’écran mais je me posais la question si cela serait possible en rebranchant la petite alim si cela aller me permettre de voir l’éclairage de l’écran ou si il fallait un ampérage plus important
J’ai refait des essais sur la carte auxiliaire et celle ci répond correctement, donc à mon avis le soucis vient de la carte alimentation, est ce que une personne peut m’indiquer quel est le composant qui régule ce 5v qui reste stable sans charge?
Merci pour votre aide
Il y a sûrement un circuit de régulation du 5 V sur la carte . . .
Vérifiez-le !
Il ne tient peut-être pas le courant de cette carte ou il est mal polarisé
Bonjour,
Oui c’est le 5v qui ne tiens pas le courant quant on raccorde la platine secondaire mais sans schéma je suis un peu perdu.
Merci pour la réponse et l’aide apportée
Bonjour et bon dimanche,
Avez-vous essayé (en débranchant du connecteur de la carte auxilliare le +5 V et en alimentant cette carte par une alim suffisante si tout fonctionne ?
Il me semble que vous aviez posé la question quelque part avant.
Ce serait là une certitude que ce circuit de régulation, lui, ne fonctionne pas correctement.
Les causes :
le CI lui-même ou les résistances et (peut-être) la zener associée . . .
Bonjour et bon dimanche à tous,
Oui j’ai effectué cela avec une alimentation 5v /1A et la carte auxiliaire fonctionne , merci de votre réponse et aide, mais comme je ne trouve pas de schéma je suis dans l’impasse.
Cordialement
Salut @Danc, et bon dimanche
Je vais chercher cette doc, mais il me faut la totalité de la plaquette constructeur . . .
IIYAMA 2280HS c’est pas suffisant est-ce B1 ou w1 ?
ou même B1DP ou B22 ou autre références genre Prolite xxxet le reste aussi ou sa photo ! ! !
C’est un TV ou un moniteur cet écran ?
il disposent de tous les moniteurs à TRC
Est-ce le cas ? si oui quelles sont les types de prises d’entrées ? ? ?
Pour les LED et autres je cherche aussi
Bonjour,

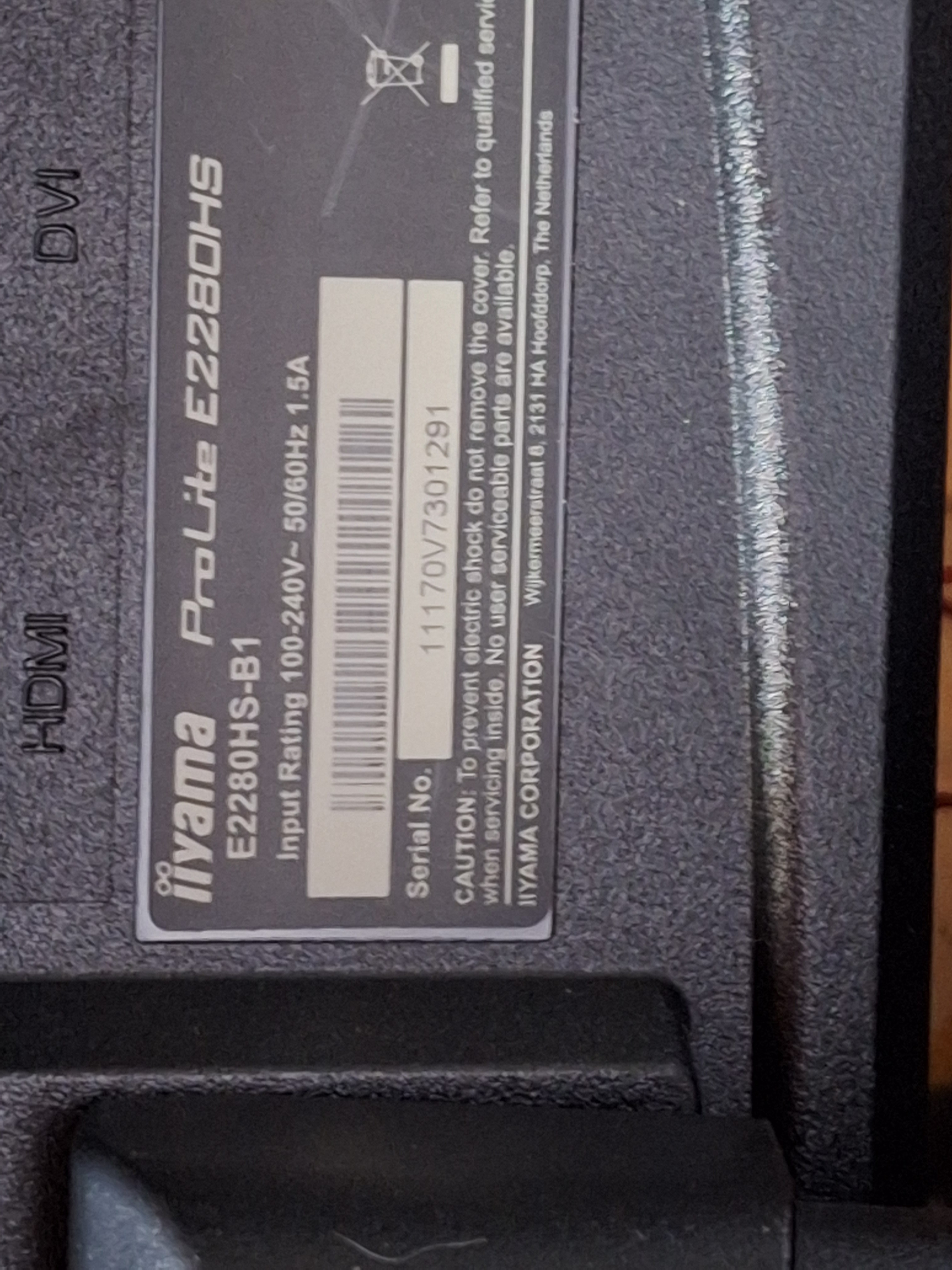

Les prises présentes sont HDMI,DVI, VGA, il s’agit d’un moniteur prolite B1, je te joins la plaquette du constructeur.
Merci
OK, je continue . . .
Bonsoir,
Je n’ai pas encore trouvé de doc valide . . .
Mais je continue . . .
Salut,
Merci pour ton post.
J’ai mis les photos avec les références en début du topic, mais malgré cela je trouve rien……..
Par hasard, le circuit est-il comparable ?
[img]https://img.pccreation.net/photos/202402271608425237.JPG[/img]
Voir si le n° du régulateur est identique ! ! !
C’est le circuit ntégré IC 304 !
Mais ce n° doit être marqué sur le circuit imprimé !
Bonsoir,
J’avais posé une question : « C’est un TV ou un moniteur cet écran ? »
Il faut savoir aussi quel type de diffuseur (Plasma, LED, TRC ?)
Pour trouver une doc au moins équivalente . . .
Bonsoir Tournesol,
Il s’agit d’un moniteur rétroéclairage à LED, merci
Je ne vois pas de IC mais UC et 301 n’est pas présent sur la carte, si je ne fais pas erreur c’est UC 801
Bien, mais donc, le schéma trouvé ne correspond pas du tout (seuls les moniteurs à TRC sont trouvables dans la marque . . .), et je pense que l’échange du CI (uc 801) devrait suffire si la tension à vide est bonne, puisque les autres doivent, de ce fait, également l’être (comme on a pas de document les spécifiant).
Ce doit être ce circuit seul qui est en cause . . .
ça ne côute rien de faire l’essai ! ! !
Yapluka !
salut

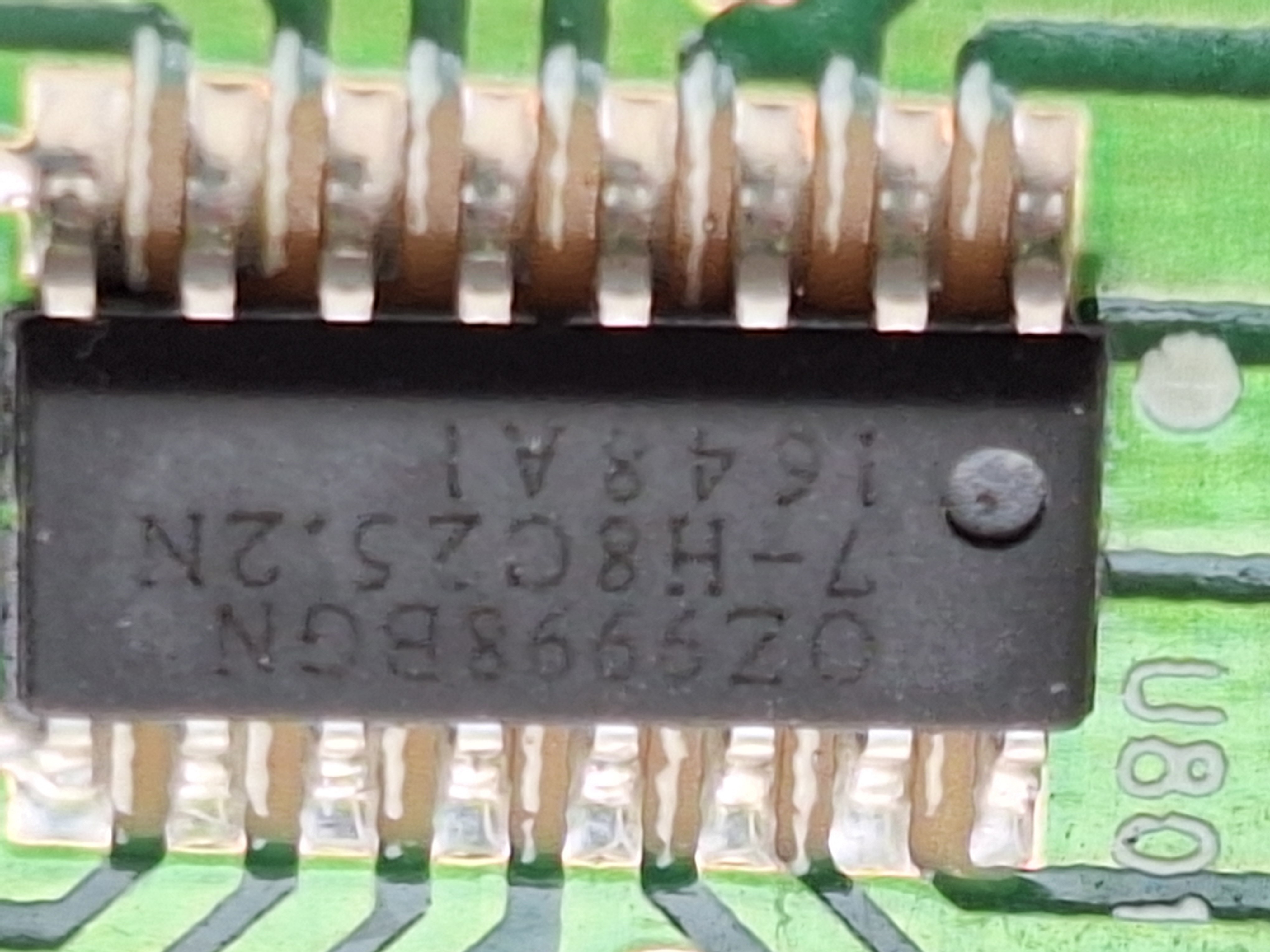

verifie quelle tensions a tu sur pin 9 et 5
c’est le driver led que tu veux remplacer ?
pour retiré la protection tu mets une led sur la pin 15 comme sur l’image
Merci @Rocky et bon courage Danc ! ! !
