(resolue) Panasonic TX-55CX680E

30 sujets de 1 à 30 (sur un total de 43)
  • Auteur
    Messages
  • #17105
    lecercle
    Participant

    Bonjour à tous.
    Je suis en train de dépanner une télé TX-55CX680E de Panasonic.
    C’est le rétroprojecteur qui a plusieurs led hs.
    Je suis arrivé à tout déposer.
    Je vois les leds, mais il me faut retirer la plaque plastique blanche qui canalise la lumière émises par ces leds.
    Si quelqu’un avait une solution pour la retirer sans trop de casse, cela m’aiderai bien, parce que je bloque à ce niveau.
    Merci d’avance.
    Lecercle

    #17106
    rocky
    Maître des clés

    salut

    la plaque en plastique doit etre collé ,prends une lame de rasoir et glisse la entre le cadre et la plaque ,et fait le tour du cadre en coupant la colle

    pour mettre une image: https://www.depanetout.com/Forums/topic/comment-mettre-une-image/





    #17108
    lecercle
    Participant

    Bonjour

    Un grand merci pour ta réponse ROCKY.

    Cette plaque est collée sur  les bords et un peu partout.

    Ca va être un boulot chirurgical et difficile de ne pas la détériorer.

    Et je pense qu’elle n’est pas commercialisée.

    Faut me souhaiter bonnes chances.

    Lecercle

    #17109
    rocky
    Maître des clés

    avec une lame de rasoir cela ce découpe bien je l’ai déjà fait

    #17646
    lecercle
    Participant

    Bonjour

    Et bien il m’a fallut du temps pour conclure, sans résultat en plus.

    J’ai tout d’abord refabriqué la plaque réfléchissante avec 2 plaques blanches brillantes de 0.3mm.

    J’ai remplacé toutes les bandes LED et vérifié le câblage d’alimentation de ces Leds.

    A la mise en service la led vert clignote, je pense 29 fois environ puis reste allumé en vert.

    Donc pas de problème détecté.

    Sauf que l’écran est entièrement blanc. lorsque la télécommande est manipulé, le blanc est plus clair ou moins clair.

    Je pense à, soit la carte T-Con est HS, soit la dalle est HS (mais si la dalle est hs, il devrait y avoir des traits à l’écran), soit une réinitialisation intégrale de la télé.

    Si quelqu’un a déjà rencontré ce genre de panne, je serai très heureux de connaître son avis.

    Un grand merci d’avance

    Lecercle





    #17647
    rocky
    Maître des clés

    salut

    il faudrait mesuré les tension sur le t-con et mettre les references des cartes: alim,gestion et t-con

    si tu n’avait que les leds de hs ,apres le remplacement cela aurai du fonctionné ,verifie que tu a bien mis toutes les nappes dans leurs connecteurs correctement

    #17653
    lecercle
    Participant

    Bonjour

    Grand merci pour ta réponse Rocky

    Sur la carteT-Con il y a 12v au niveau du fusible.

    Les références des cartes sont :

    – 01 Platine Alimentation : TNPA-6163

    – 02 Platine Alimentation driver led : TNPA-6074

    – 03 Carte Mère : TNPH1120 2

    – 04 carte T-Con : 15Y55FU11APCMTA3V0.0

    Je vais vérifier tous les connecteurs.

    Lecercle

    #17654
    rocky
    Maître des clés

    salut

    déconnecte une des deux nappe qui part du t-con, et qui va a la dalle et voir si tu récupère une moitié d’image

    #17660
    lecercle
    Participant

    Salut

    Et bien une fois débranché une nappe, à la mise en 220v, la moitié de l’écran est noir et l’autre blanche, pendant 1 seconde puis écran faiblement blanc.

    Toujours pas d’image

    #17664
    rocky
    Maître des clés

    salut

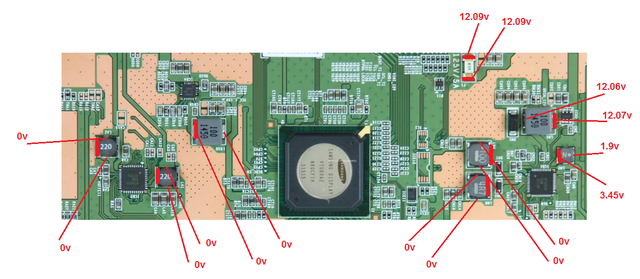

    vérifie sur le t-con les tensions sur les  points marqué en rouge, si ok voir les cartes tampons celle associes a la dalles

    https://i.ibb.co/G9V9ks4/tcon.png

    #17672
    lecercle
    Participant

    Salut

    Je te mets en pièce jointe le résultat de mes mesures.



    tcon

    #17673
    lecercle
    Participant

    ReSalut

    Ce que je peut dire aussi, c’est que en appuyant 5s sur la touche Menu de la télécommande, cette télé se met à parler.

    Menu Configuration, choix aide vocal, choix vitesses de la voie, choix de la langue, choix du périphérique d’entrée, etc …..

    Mais toujours sans image.

    #17674
    rocky
    Maître des clés

    les ov c’est pas bon signe, vérifie avec ton multimetre tous les petits condo cms marron,voir si tu n’a pas un en c/c,si tous est ok

    débranche une des deux nappe et vérifie si les tensions sont toujours a 0V , voir aussi avec les deux nappe débranché

    #17676
    lecercle
    Participant

    Résultat dans fichier joint.

    20231219-111931

    #17677
    rocky
    Maître des clés

    salut

    possible que l’un des condo soit en c/c ou , que IDC4 (54821) soit hs (TPS54821)

    https://pdf1.alldatasheet.com/datasheet-pdf/download/463971/TI1/TPS54821.html

    tu n’a pas mis les tensions avec les nappes déconnecté,comme demandé

    #17679
    lecercle
    Participant

    Salut

    Désolé, les voici

    Avec une nappe débranchée, puis avec l’autre nappée, et avec les 2, toujours 0v

    #17680
    rocky
    Maître des clés

    Donc le problème devrai être sur le T-con il faudrait dessouder les condo cms un à un et voir lequel est hs ou pas sinon une des puces doit posé problème

    #17681
    lecercle
    Participant

    Un grand merci Rocky pour tes compétences.

    Je vais donc entreprendre le contrôle des condensateurs.

    Si je ne réussi pas à réparer, j’en commanderai une sur AliExpress à 16€.

    On va laisser passer les fêtes de Noël puis je t’informerai sur ce que j’aurai fait.

    Je te souhaite de bonnes fêtes de Noël et te dis à bientöt.

    Lecercle

    #17682
    rocky
    Maître des clés

    ok,ça marche tiens nous au courant , et passe de bonnes fêtes de Noël

    #17716
    lecercle
    Participant

    Bonsoir

    Comme convenue, me voila de retour.

    J’ai donc dessoudé les condos CD64, CD62, CD57, CD60, Cd61 et CD63 et toujours 0v

    Donc cela devrait provenir du pavé IDC4 (54821)  (TPS54821).

    J’ai donc commandé la carte T-CON, elle devrait arriver en début 2024.

    Je ne manquerai pas de vous informer du résultat.

    Bonne fêtes de fin d’année

    Lecercle

    #17784
    lecercle
    Participant

    Bonjour

    Je souhaite une bonne année 2024 à tous.

    Je viens de recevoir la carte T-Con et la télé refonctionne.

    C’était donc les Leds à remplacer et la carte T-Con.

    Et bien sans vous elle partait à la déchéterie.

    Cela m’a couté :

    – la plaque blanche : 24.96€,  Les Leds : 61.82€,  La T-Con 15.38€.  Soit 102.16€ de pièces.

    Encore un grand merci pour votre aide et surtout j’admire vos compétences.

    M.Lecercle



    #17785
    rocky
    Maître des clés

    salut lecercle

    merci du retour je passe le sujet en résolue et ferme le sujet A+++

    #17788
    lecercle
    Participant

    ReBonjour

    Désolé, j’ai été trop vite vu le retour de l’image.

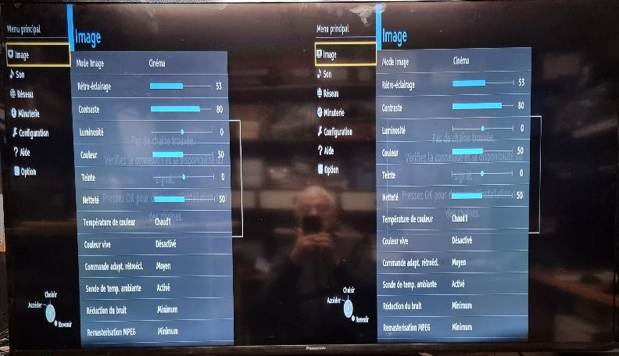

    Je viens de m’apercevoir que l’image est doublée.

    Capture0000

    #17792
    rocky
    Maître des clés

    salut

    je pense que le type de dalle n’est pas le bon

    attention dans le mode service ne pas changé n’importe quoi

    il faut entré en mode service il y a plusieurs méthode tous dépends du tv essaye menu puis 1147 ou 4725 ou 2383 ou 3195

    ensuite voir dans panel setting

    https://elektrotanya.com/panasonic_tx-42as650b_tx-42as650e_chassis_la51.pdf/download.html#dl

    #17794
    lecercle
    Participant

    Télé allumée, touche télécommande MENU et 1147 ou 4725 ou 2383 ou 3195, rien y fait

    Lecercle

    #17803
    rocky
    Maître des clés

    salut

    lire le manuel tous est expluqué

    Comment entrer en mode service
    Tout en appuyant sur le bouton [VOLUME ( – )] de l’unité principale, appuyez trois fois sur le bouton [ ROUGE ] de la télécommande en 2 secondes.
    Note:
    Le mode Service ne peut pas être entré lors de l’entrée d’un signal 3D.
    Entrez le signal 2D pour passer en mode Service.

    Comment sortir
    Coupez l’alimentation avec le bouton [POWER] de l’unité principale ou le bouton [POWER] de la télécommande.

    #17811
    lecercle
    Participant

    Salut Rocky

    Grace à toi j’avance, mais vue ma nullité à ce niveau, j’avance à la vitesse d’une tortue.

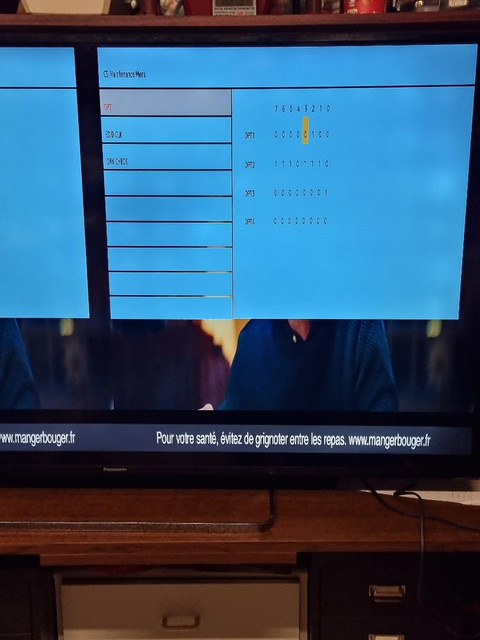

    Alors BP volume + bouton Rouge, ça me donne un menu comme sur la photo

    Menu-Service00

    Lecercle

    #17814
    rocky
    Maître des clés

    Il faut trouver la bonne combinaison

    Essaye menu ensuite tu te mets sur AV1 et tu fait le code 2580

    #17816
    lecercle
    Participant

    Salut

    J’essaye tout sans savoir à quoi ça sert.

    J’ai mis des 0 partout dans OPT1, OPT2, OPT3 et OPT4, sans résultat.

    J’ai mis des 1 partout dans OPT1, OPT2, OPT3 et OPT4, sans résultat.

    J’ai mis sur AV1 puis rentré 2580 sans résultat.

    Je me demande si la carte T-Con n’est pas défectueuse. Il me faudrait faire un essai avec une autre.

    Je peut tenter de faire un litige afin d’en avoir une autre.

    Sinon, Bon réveillon et à l’année prochaine.

    Lecercle

    #17818
    rocky
    Maître des clés

    salut

    vérifie et compare les deux carte t-con ,voir si les composant sont tous aux même endroit et ont tous les même valeurs

    et remets les valeurs options comme ils était il ne faut rien changé sur les valeurs

    dans le mode service il faut changé aucune valeur

    bon réveillon et bonne année
