Didier34ParticipantJ’ai dessoudé les trois Condo ils font 131 microfarad pour 150 et esr à 0,300 ohm
Didier34ParticipantOui elles sont ok (dessoudées)
Didier34ParticipantJ’ai trois Condo de 150 microfarad 450v
ils me sortent individuellement 390 V et descendent jusqu’à 380v
Didier34ParticipantAvec connecteur
- VA: 0,231 v
- VS: de 2,10 v pour redescendre à 0,821 v
- 5V: Fluctuent de 0,100 v à 5,2 v
Sans connecteur
- VA : Zéro
- VS: zéro
- 5V: zéro
Didier34ParticipantBonjour Rocky,
Après vérifications tout est bon, résistances, transistors…. là je bute vraiment!! Je ne vois pas ou chercher.
Didier34ParticipantDésolé pour ma réponse tardive, merci pour ces informations je vois ce we. Te tiens au courant.
Didier34ParticipantIl s’agit après vérif d’une TV modèle LG 50PJ550-ZD
Concernant les carte Y-sus et Z-sus j’ai des doutes pour les modèle car énormément de n°
Pour la Y-sus j’ai relevé EAX61319401 et pour la Z-sus EAX61313201 j’ignore si c’est le n° des modèle. Pour ce qui est des tensions, j’ai du 5v mais je n’ai aucune tension en VS et en VA;
Didier34ParticipantBonsoir Rocky,
je bute vraiment sur cette réparation. J’ai constaté que le moteur du groupe café présentait 18 ohms entre les broches alors que la norme est environ 60 ohm, j’ai changé le moteur rien n’y fait. Toujours les 3 voyants allumés. J’ai maintenant un doute sur la sonde ntc mais pourtant les valeurs semblent bonnes. Sur le module lorsque la machine est sous tension et que j’ai appuyé sur marche arrêt, j’ai de la tension 5v sur les broches mais pas sur tous les pins notamment la sonde seul un fil sur deux me donne 5v idem pour un micro commutateur. La mesure des tensions moteur me donnent 7v. J’ai une question concernant la sonde celle ci peut elle avoir une incidence sur le démarrage de la machine si elle est HS? Merci pour le temps que tu me concacres.
Didier34ParticipantBonjour Rocky, j’ai réinitialisé le calage des pignons rien ne change toujours en défaut (3 voyants rouge). J’ai débranché la machine puis retiré la fiche de la sonde Ntc sur le module je l’ai rebranchée et après mise en marche la machine a redémarré normalement plus de voyants rouge. Dois en conclure que la sonde est à changer?
Didier34Participant
Didier34Participant
Didier34Participant

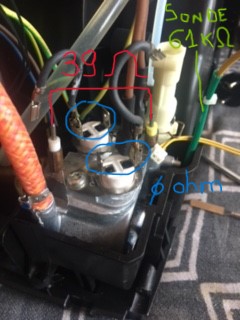

Didier34ParticipantMerci Rocky pour ces renseignements notamment en ce qui concerne le tableau des résistances qui m’a été bien utile. A priori le chauffe eau est bon valeur 37,5 ohms, les deux thermostats valeur zéro ohm chacun et non pas OL, la sonde donne 61 kohms à 20 degrés et 2,5 ohms à haute température ce qui me laisse penser que ces pièces sont bonnes. Or la machine va fonctionner hyper bien durant une journée après plusieurs essais et cafés et le lendemain lors de la mise sous tension et après avoir actionner le bouton marche/arrêt la machine se met à nouveau en défaut (les trois voyants rouge clignotes). J’ai contrôlé les sorties, le circuit secondaire me donne du 5v niveau sur les deux cosses du micro commutateur (photo 1) propre au récipient d’eau, réceptacle marc de café et tiroir récupérateur eau. Cependant un autre micro commutateur (photo 2 et 3) relatif au moteur groupe café me donne du 5 v que sur une cosse, la deuxième cosse donne du 5 v uniquement quand le moteur en 24v du roupe café fonctionne. Je suppose que ceci est normal. J’ai contrôlé le moteur broyeur de café (24v) démonté je trouve une valeur de 54,5 ohms entre les deux broches. Le moteur du groupe café me donne quant à lui 16 ohms. Je m’interroge sur ce dernier à savoir si cette valeur est normale ou signifie qu’il a un problème. Merci d’avance
Didier34Participant
Didier34ParticipantOk merci
Didier34ParticipantMerci Rocky pour ta réactivité. Cela fait vraiment plaisir d’avoir à faire à des gens comme toi qui prennent du temps pour le novice que je suis dans cette nouvelle passion. Je te tiens au courant de ma réparation. Maintenant je m’affaire à trouver les composants. Merci encore.
Didier34Participant
Didier34Participant
Didier34ParticipantVoici les deux diodes qui me posent problème pour les identifier.
Didier34ParticipantPour être honnête, plus je contrôle plus je me perds. J’ai des résistances cms qui sonnent en mode continuité, lorsque je les dessoude elles sont bonnes tout comme des diodes certaines sont OL et chiffrées en inversant mes pointes d’autres me donnent un nombre des deux coté et quand je dessoude elle sont bonnes OL et chiffre. Cependant j’ai une diode référence G6 R7 qui est HS je ne trouve pas son datasheet ni la diode sur le net. Je vais également regarder la carte mère.
Didier34ParticipantJ’ai commandé cette résistance est ce que j’ai fait le bon choix?
Resistance Fusible Axial 0.1ohm – 1w – Futaba – 5% – 250res575je vais poursuivre le contrôle sur l’arrière de la carte voir si je n’ai rien oublié.
merci à toi
Didier34ParticipantPour information le fusible 5A n’a pas claqué il est bon.
Didier34ParticipantAprès contrôle:
Q8101 et Q8102 HS
Q9101 OK
Optocoupleur U9102 OK
Sur l’arrière de la carte j’ai également trouvé 2 résistance CMS type 805 10R0 HS
Pourrais-tu STP me confirmer le type de résistance 0R1 (R8101) s’agit-il d’une résistance fusible 1w (10,8mm de longueur et 4mm de diamètre).
Merci encore pour ta réactivité et tes conseils bien utiles.
Didier34ParticipantJ’ai identifié deux autres composants HS, il s’agit des deux Mosfet K10A50D situés à côté.
Didier34Participant
Didier34Participant
Didier34Participant
Didier34Participant
15 novembre 2023 à 23 h 10 min en réponse à : Philips 55PUS6262/12 Identification condensateur céramique #17291
Didier34ParticipantMerci pour ces informations 👍
9 novembre 2023 à 7 h 53 min en réponse à : Philips 55PUS6262/12 Identification condensateur céramique #17216
Didier34ParticipantMerci Rocky pour ta réactivité et tes informations. Débutant dans le domaine de l’électronique, je navigue encore entre deux eaux… Pour le condensateur objet du sujet, il est vrai qu’il ne présente pas de dégât, cependant j’ai mesuré sa capacité avec le capacimètre de mon multimètre et il affiche zéro. Si tu étais en mesure de me communiquer sa référence au regard de ses inscription je t’en serai reconnaissant. Ensuite concernant les résistances R9808 et R9809 je ne sais pas déchiffrer la valeur 0,082R qui figure sur le schéma. Idem pour la R9101 je ne sais pas déchiffrer 0R2 5%. Pour ma part avec le code couleur (voir photo) j’ai trouvé 15,8 ohms pour R9808 et R9809 et 24,8Ohms pour R9101. Me serais-je trompé ? Concernant le C9817, c’est bon la description était dessus 101K. Merci par avance pour tes conseils.


-
