  • en réponse à : tv philips 40PUH6400/88 pas de rétroéclairage #8840
    BLONDI
    Participant

    Salut Rocky et merci pour ta réponse.

    J’ai fait le strap que tu m’avais demandé et c’est pareil qu’avec la carte mère de branchée. c’est à dire pas de rétroéclairage, au connecteur CN8101 (masse prise au châssis) toujours 25,80 volt au pins +VLED et 8,79 volt au pins -VLED-1 et -VLED-2. j’ai fait des mesures aux 2 composants U8105 et U8106 (TPV101D) et j’ai les voltages suivants sur les 2 composants : Pin1 0 Volt, Pin2 3,66 Volt, Pin3 12,32 Volt, Pin4 8,61 Volt, Pin 5 à 7 0 Volt, Pin8 2,31 Volt. Je ne sais pas si l’on peut tester ces composants je ne trouve même pas de schéma. D’après moi la tension au Pin4 qui est VCC LED provenant de -LED-1 ou -LED-2 devrait être à 0 Volt car pour moi c’est une masse.

    Voila je ne sais ou je dois chercher pour résoudre le problème. Merci à toi et à tous les autres. Bonne journée. Cordialement.

    en réponse à : tv philips 40PUH6400/88 pas de rétroéclairage #8833
    BLONDI
    Participant

    Salut Rocky

    Bon après démontage de la dalle et vérification des barres led , il n’y a pas de led HS donc le problème provient de la carte d’alim. Il me semble que c’est la masse qui me manque vu que le Vled+ est toujours à 25,80 volt. Je ne vois pas trop quel composant pourrait me faire perdre la masse.

    Bonne soirée, cordialement.

    en réponse à : tv philips 40PUH6400/88 pas de rétroéclairage #8828
    BLONDI
    Participant

    Salut

    Merci pour ta réponse. Oui j’ai une image et tu trouves que sur chaque barre j’ai une led en panne vu que j’ai 24,4 sur chaque barre? Bon je vais démonter la dalle pour être sur, je te tiens au courant.

    Merci et à plus.

    en réponse à : Panne 55PFL8008K/12 pas de 12 volts et fusible qui saute. #8768
    BLONDI
    Participant

    Salut Rocky

    Désolé j’avais pas vu bien que j’avais mesuré la tension au connecteur juste à coté ou j’ai 3,30 volt.

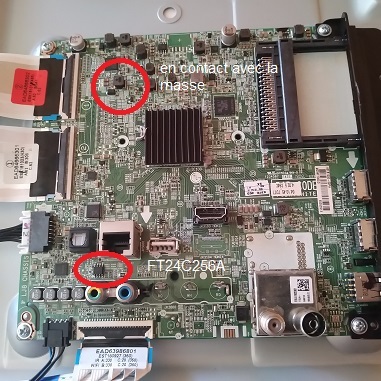

    J’ai aussi mesuré la tension au plot SDM ou j’ai 3,27 volt idem au plot 3 et 4 du composant inexistant juste à coté. Maintenant comment je mets ce plots en C/C je soude un fil et le mets direct à la masse ou quoi? Je joins une photo de l’emplacement.

    Merci à toi pour ton aide, bonne journée, cordialement.

    en réponse à : Panne 55PFL8008K/12 pas de 12 volts et fusible qui saute. #8757
    BLONDI
    Participant

    Salut Rocky

    Je n’ai pas de SDM sur ma carte mère, j’ai donc commencer à voir en chauffant le processeur. Après avoir enlevé le radiateur pour pouvoir le chauffer plus correctement j’ai constaté qu’il ne chauffait pas du tout, même la télé sous tension pendant plus de 10 mns le processeur reste froid. J’ai donc vérifié les tensions sur cette carte et à part 2 composants à coté du connecteur allant vers l’alimentation je n’ai que 3,31 volt sur 1 patte de l’un et 3,5 volt sur 1 patte de l’autre. aucune tension aux 3 fusibles qui sont OK. j’ai mesuré la tension sur plusieurs autres composants et aucune tension.

    Je pense que la carte mère à un soucis, je vous joins une photos avec les tensions mesurées.

    Bonne soirée, cordialement.

    en réponse à : Panne 55PFL8008K/12 pas de 12 volts et fusible qui saute. #8637
    BLONDI
    Participant

    Bonsoir à tous

    Je reviens sur ce problème j’ai changé différents composants et remis un nouveau fusible, mais maintenant le voyant clignote 3 fois et je n’ai toujours pas de 12 volts au connecteur CN4.

    Quelqu’un aurait-il la signification des clignotements du voyant, j’aimerai avoir toute la liste cela me permettra de les avoir pour d’autres télés, sinon la signification pour le clignotement du voyant 2 et 3 fois.

    Merci à tous pour votre réponse, bonne soirée. Cordialement

    en réponse à : PHILIPS 50PFH4309/88 en panne 8 volt au lieu 12 volt #8624
    BLONDI
    Participant

    Salut Rocky

    Donc voici les résultats des différents tests. En chauffant les condensateurs coté composants pas de changement toujours 8,64 volts.

    En branchant du 3,3 volt sur le pin ON/OFF aucune réaction et toujours 8, 64 volts. idem en débranchant la carte T-CON.

    Voici la tension des différentes barres leds il y en a 6 : 29,8 – 29,7 – 30,0 – 30,1 – 30,3 -30,1. Je trouve que c’est assez stable la connexion de la carte alim vers les leds fonctionne bien une connexion alimente 4 barres et l’autre 2 barres.

    J’ai donc retourné la carte pour pouvoir chauffer les composants coté cuivre et j’ai remarqué que le voltage augmente à 12,46 volts dans un coin de la carte. je joins une photo de cette partie, je vais tester les résistances mais je pense que le problème peut provenir des composants à 3 pattes. Une fois que j’ai le 12 volts je n’ai pas de rétro éclairage et pas de voyant mais comme cela est un peu forcé et que la carte mère a tout mis en sécurité.

    Si tu a une autre idée je suis preneur, bonne soirée. Cordialement

    en réponse à : PHILIPS 50PFH4309/88 en panne 8 volt au lieu 12 volt #8618
    BLONDI
    Participant

    Salut Rocky merci pour ta réponse rapide.

    Tout d’abord ma télé est assez simple et donc ce n’est une smart TV. J’ai testé la tension du 12 volt en débranchant le récepteur de la télécommande mais je n’ai toujours pas de 12 volt.

    Dans tous les cas infrarouge connecté ou pas j’ai

    Pin 10 à 14 12 volts      ——->       8.64 volts

    Pin 1 DIM                     ——->              0 volt

    Pin 2 ON/OFF            ——->               0 volt

    Pin 3 PS/ON               ——->               0 volt

    En fait il n’y a pas grand chose, en attendant je vais vérifier les résistances pour voir s’il y en a une qui est hors norme.

    Je vous remercie d’avance, bonne journée.Cordialement

    en réponse à : TV SAMSUNG UE46F6320AW-XZF problème alimentation clic clic clic #8617
    BLONDI
    Participant

    Salut Rocky et à tous les autres.

    Cela fait quelques semaines que j’avais reçu et remplacer les 2 composants. Après remplacement cela n’avait rien changé, la carte fonctionnait normalement à la première mise sous tension et après un redémarrage le composant F3PA005V5 recommençait à faire clac, clac et la télé était de nouveau en panne. J’ai donc décidé de changer cette carte d’alimentation et après changement la télé refonctionne très bien. J’aurai bien aimer trouver la panne mais bon c’est le résultat qui compte. Le problème est donc résolu.

    Je remercie très spécialement Rocky pour son aide. Bonne journée. Cordialement

    en réponse à : TX-55CX740E ne s’allume plus perte du 16 volt #8613
    BLONDI
    Participant

    Salut Rocky et bonsoir à tout les autres.

    Cette semaine je me suis enfin décidé à démonter la dalle de ce téléviseur pour vérifier les barres leds. J’ai effectivement trouvé une demi barre qui ne s’allumait pas. J’ai testé led par led et j’en ai trouvé une en C/C. N’ayant pas ce modèle de led  à 2,6 volt je l’ai remplacé par une led de 3 volt. J’ai testé la télé et les leds se sont allumées tout de suite.

    Après remontage la télé refonctionne très bien, suivant l’image affiché il y a un point un peu plus  brillant à l’endroit ou se trouve la nouvelle led. On peut mettre résolu pour clore ce post.

    Merci à toi Rocky , bonne soirée. Cordialement.

    en réponse à : TX-55CX740E ne s’allume plus perte du 16 volt #8577
    BLONDI
    Participant

    Salut merci pour ta réponse.

    Je vais démonter la dalle pour contrôler les barres leds, je fais cela régulièrement mais je n’aime pas trop le faire sur des télés qui ont plus de 50 pouces car c’est plus merdique à manipuler.

    Je pense le faire la semaine prochaine car j’ai déjà 2 télés de démontées pour un problème de leds.

    je ne remonte jamais de télé aussi longtemps quelles ne s’allument pas au travers de l’alimentation.

    Je te tiens au courant, bonne soirée. Cordialement

    en réponse à : TX-55CX740E ne s’allume plus perte du 16 volt #8573
    BLONDI
    Participant

    Salut

    Merci pour ta réponse rapide. le voyant ne clignote qu’une fois toutes les 3 secondes environ. A l’allumage le voyant est vert fixe puis clignote plusieurs fois le rétroéclairage s’allume 1 seconde puis le voyant rouge clignote 1 fois toutes les 3 secondes. Lorsque je regarde l’écran et que le rétroéclairage s’allume il me semble y avoir une tache sombre au haut de l’écran mais c’est tellement rapide que c’est difficile à voir.

    J’attends le code panne provenant du voyant.

    Merci à toi, bonne journée, cordialement.

    en réponse à : [resolu] LG 42LD450 ne s’allume plus #8559
    BLONDI
    Participant

    Bonjour à tous spécialement et à katode et rocky
    J’ai essayé ta procédure mais cela n’a pas fonctionné, j’ai donc acheté une carte mère et maintenant la télé refonctionne à nouveau.
    Merci pour votre aide qui est toujours très précieuse.
    Je vais mettre résolu si je trouve la procédure.
    Bonne journée à tous.
    Cordialement

    en réponse à : (Résolu) Samsung UE42F5000AW voyant clignote 10 fois #8558
    BLONDI
    Participant

    Bonjour à tous et à toi Rocky
    J’ai un peu attendu pour te répondre car je voulais tester la télé pour être sure quelle n’allait plus couper. La panne provenait bien de cette résistance, l’ancienne faisait 2,7 Kohms.
    Je te remercie pour la résolution de cette panne que je n’aurai jamais trouvé tout seul.
    Bonne journée à tous
    Cordialement

    en réponse à : (Résolu) Samsung UE42F5000AW voyant clignote 10 fois #8542
    BLONDI
    Participant

    Bonjour à toi Rocky et à tous les autres.
    Merci d’avoir retrouvé mon post car je n’avais rien compris car après avoir appuyé sur envoyer il avait disparu.
    Si je débranche le connecteur allant vers la carte mère il n’y a pas de rétro éclairage.
    J’ai 322 volts au gros condo CP814S.
    Carte mère débranchée. J’ai fait un pont entre le 5 volt (pin 12) et le pin 14 avec entre une résistance de 1Kohm rien ne se passe. J’ai fait des mesures au connecteur CNM803. Le 13 volt (pin 1, 3) est 7,30 et le 5 volt (pin 11, 13) est à 4,50. j’ai néanmoins 5,30 volt au pin 14.
    Comme dit plus haut la télé avait refonctionnée un moment donné donc le problème doit venir d’un composant qui déconne à un moment donné. j’ai essayé de chauffer et de refroidir les composants mais il n’y a aucune réaction.
    Voilà donc si quelque’un a une idée je suis preneur. Je vous remercie d’avance. Bonne journée.
    Cordialement.
