salut
si le compresseur fonctionne alors c’est une bonne chose
a tu verifié la tension sur le condo reservoir CE1,apparement ce condo a du etre deja changer car c’est pas celui d’origine a verifié au capacimetre, voir aussi CE2,quelle reference a IC1
voir RY1 ,RY2
apparement le 3V3 viens de la carte mere,a tu verifié au capacimetre si les deux condo réservoir CE1 CE2 sont bon,
voir aussi U302 possible que ce soit un convertisseur dc,dc 283F44 et toutes les resistance de faible valeur autour si pas coupé
salut
essaie de démarré le compresseur sans le relais klixon ,tu doit avoir 3 plot sur le compresseur lorsque tu retire le relais klixon
salut blondi
j’ai verifié sur une alim 40-LH9211-PWD1XG

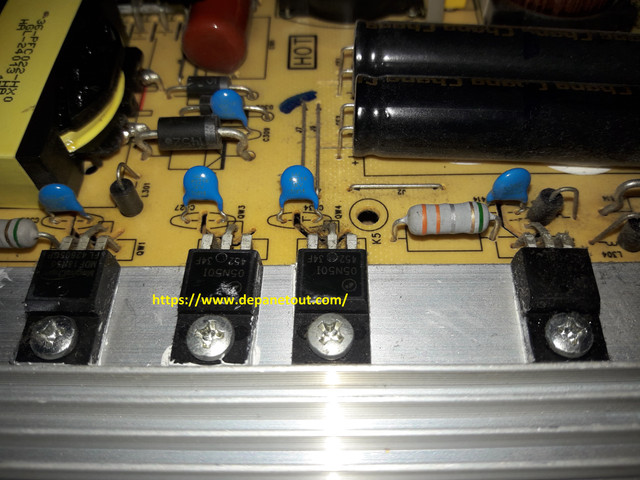

C427 fait 221/1KV sur ma carte C427 et C434 ont la meme valeur 221K/1KV
possible que tu a un probleme avec le retroeclairage a tu essayer de demarré le tv sans les connecteur du retro ou le driver
salut
attention dans le mode service ne pas faire n’importe quoi
essaie alors de rentré en mode service plusieurs combinaisons essaie un de cela
Menu 1147/ Menu 2580/menu contrast 6425/ menu 1815 ou 0423
puis voir dans le menu si tu a la possibilité de retourné l »ecran dans le type de dalle
voici un autre lien si c’est toujours idem alors il faut remplacer la puce GD25Q64 (car elle doit etre endommagé) par une neuve la reprogrammer avec un programmateur telle que CH341 c’est le moins cher
dans un premier temps il faut formater ta clé en FAT32 ou FAT parfois cela fonctionne avec un et pas l’autre
mettre que le fichier .bin et uniquement ce fichier et rien d’autres sur la clé
ensuite eteindre le tv et débrancher la prise secteur et attendre que le voyant soit bien éteint
mettre la clé dans le port usb avec le fichier .bin,pour la clé cela fonctionne parfois avec des 4GB parfois 8GB
rebranche la prise secteur la led va clignoté doucement au debut puis rapidement la laisser clignoter 5 minutes parfois sur d’autres tv c’est plus, ensuite eteint le tv retire la clé usb et redémarre le tv
a tu essayer les deux dernier fichier que j’ai mis
salut
essaie celui si ,si idem je verrai a en trouver un autre
https://www.mediafire.com/file/v3v8msygj13klpv/SISEU23X8M.bin/file
ou
https://www.cjoint.com/c/FEwnGMwmQQt
explique moi la procédure que tu applique pour l’installation ?
salut
essaie de reflacher ,et en laissant la clé une dizaine de minutes avant de la retiré
le flash doit etre peut etre pour un autres model ,tu peut essayer avec une télécommande universel par recherche de code auto cela devrais fonctionner
salut
voici un fichier: https://1fichier.com/?2f5thek7javvaeic8i4q
et voici le meme tv resolue : https://www.depanetout.com/Forums/topic/tv-saba-led40tc2600et-initialisation-en-cours/
salut geomanie
la premiere des chose est de controler la tensions de la batterie,si ok alors voir le module electronique ,faire une photos bien net du module
salut
comme je te l’ai dit augmente la valeur du condo ceramique associée au mosfet pour diminuer l’échauffement du transistor
salut
quand tu dit moteur verifié ce sont les charbon moteur ?
verifie la resistance de chauffe si ok voir le module le numero que tu donne ne meme a rien
salut
a tu essayer de demarré ton alim sans la carte mere
debranche la carte mere de l’alim et shunt le 3v5-ps-on-bl_on
https://i.ibb.co/CsfTgJj/3v5.png
si tous ce passe bien l’alim devrais démarré et le retro s’allumé
les leds que tu a acheté elles ont la même reference que les tiennes ce sont des 3V
salut
alors ce chassis TPN15.2E_LA
https://archive.espec.ws/files/PHILIPS%20ch.TPN15.1E%20LA.pdf
a tu essayé de débranché les carte comme ,infrarouge,wifi,t-con, voir si les tensions remonte , un composant doit faire pompé ton alim
salut
a tu verifié lorsque tu a shunter pwr et 3v5 et débrancher tous les connecteur de la carte mère,et avec ton multimetre calibre sur diode ,faire allumer les tubes en mettant la pointe rouge du muultimetre sur « dim »= luminosité
salut
sur les LG l’alim commence presque toujours par EAYXXXXXXX
voici une partie du schema si tu ne la pas deja
https://elektrotanya.com/lg_55lb650v-ta_55lbxx-zx_chassis_ld42b_1403-rev00.pdf/download.html#dl
a tu verifié la carte driver led ,peut tu mettre une image du tv avec toutes les cartes branché
tu a demarré ton alim en mettant PWR sur le 3V5
salut
quelle sont les references carte alim,carte mere
mais si en forçant l’alim toutes les tensions sont ok alors le probleme viendrait de la carte mere,sur cette carte seul le processeur pose probleme essaie de le chauffé
pour les leds tu peut les controler une a une avec ton multimetre,si tu n’a pas de testeur
les pages a partir de 72— 75
a tu re-verifié les tensions lorsque tu a mis le strap ?
tu peut aussi faire une mise a niveau du logiciel
ok si ton retro ne s’allume pas panne de l’alim ,châssis QM15.2E LA
tu a le 12V ,12V_A mais pas les 3V5, verifie toutes les resistances de faibles valeur dans l’alim recto/verso et voir si tu n’a aucun c/c sur les diodes
voici le schéma : https://sdformation.fr/cmssimple/uploads/pub/Philips/lcd/qm15.2.pdf
salut
a tu contrôlé les leds que tu a reçu avant de les monté,ce sont des leds de 3V
fait ce test, déconnecte la carte mère de l’alim et ponte ces trois pins sur l’alim : +3.5V – PS_ON – BL_ON/OFF ,le rétroéclairage devrait s’allumer
Merci du retour
Mais ce serait bien d’en faire profiter pour les autres membres qui sont dans le même cas A+++
