salut silver
quelle est la reference de la carte mere ?
quelle est la reference de la dalle?
peut tu mettre une image de étiquette du panneau arrière
sinon essaye ce fichier
https://1fichier.com/?n6jwj2cg2vrv4xrf0zt4
comment l’installer
clé usb vide formater en FAT32 ou en FAT
tv éteint cordon secteur débranché attends 1 minute que la led de veille s’eteint puis
insert la clé usb dans le port usb du téléviseur avec le fichier .bin uniquement et rien d’autres
rebranche le cordon d’alimentation dans la prise secteur
le voyant de veille va clignoter rapidement une 15aine de fois
puis clignoté doucement attends environ 5 minutes parfois un peu plus puis débranche la prise secteursalut jacky
quelle sont les references des cartes alim,gestion,inverter?
a tu mesuré les tensions de sortie?
a tu la led de veille qui reste alumer,ou clignote, lorsque tu appuie sur une touche de la TC la led change d’état?
sur ce tv tu a deux panneau qui pivote d’un coté l’alim et de l’autre la carte mere ,parce que 15 ans tu doit avoir des condos bombé
salut
merci du retour
comme je te l’ai dit, j’ai eu la même panne,apres avoir remplacer le condo le tv a repris vie
c’est lui qui te délivre le 5V2,si tu a un capacimètre et que tu mesure ça capacité elle sera bonne ,mais par contre ça resistance interne avec un compteur ESR fera plusieurs ohms
j’ai corrigé les references

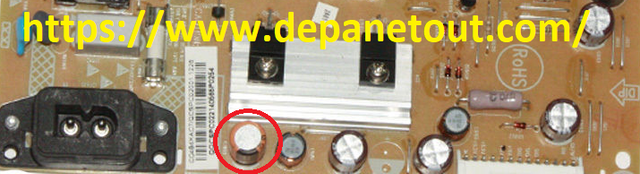

remplace ce condo encadré j’ai deja eu ce probleme sur le meme chassis condo 10V/1000µF
salut thorinzod
quelle sont les reference des carte alim 40-LXXXX,gestion 40-MT, et version du logiciel ,c’est marqué sur une etiquette de la carte mere commence pas V8XXXXXXX
salut Nicolas
voici un schéma il devrais correspondre schéma alim page 18
https://elektrotanya.com/hk_audio_hk0812_pulsar_pl112fa_1b_sm.pdf/download.html
salut
c’est pas le meme model et le flash ne doit pas etre le meme, meme si la carte la meme ref: il faut ouvrir ton propre sujet
salut
les tensions que tu a mis c’est bien ,mais si nous n’ont plus ont n’a pas de schéma cela ne serre a rien
mettre au moins la reference de la carte, et la references de l’ampli son ,et des photos
salut blondi
oui tu peut toujours essayer de ponté ,en principe je mets une 100R
mais POWER_ON : 2,50 V je trouve un peu trop bas en generale c’est 3V3 ou 5V
et puis que tu es 0V sur « bl-on ,pdim,adim » car cela a un rapport avec le retroeclairage tu a démonté la dalle pour verifié que chaque led s’allume avec la meme tensions
salut
quelle est la reference de la carte mere, lorsque tu démarre ton tv il ce mets direct en veille ,et lorsque tu appuie sur la tc la led clignote t’elle
a tu pris des mesure de tension ,j’ai eu plusieurs tv polaroid meme panne et c’etait les bandes led
salut blondi
je sais pas si le 288 fonctionnera sur ton tv en tous cas ce fichier est bon
pour le fichier de remont ,je peut te le telecharger mais apparemment c’est le meme que le 288
salut blondi
les versions qui sont sur le net sont:
V8-R851T02-LF1V288
V8-R851T02-LF1V379
voir aussi sur le site :https://remont-aud.net/dump/lcd_pdp_tv/tcl/tcl_55c717_shassi_main_board_40_rt51g2_maa2hg_rt51g_rt2851/370-1-0-131876
salut
sur les TV tcl j’ai souvent eu soit probleme de logiciel, soit bandes leds,soit dalle
quelle est la versions du logiciel cela commence par V8-RXXXXX-XXXX
je pense que le problème viens de eMMc
Je pense que le plus simple est de récupérer le flash de l’ancienne et le mettre sur la nouvelle ce doit être la puce U11 (W25Q64)
Si tu n’y arrive pas je verrai pour ten envoyer un
voici un fichier a mettre sur clé usb
tv éteint prise secteur débranché
copie le fichier xxx23xxx_105_REV10.bin sur une clé USB formater en fat32
mets la clé usb avec le fichier (xxx23xxx_105_REV10.bin) et uniquement ce fichier dans le port usb du tv
branche la prise secteur du tv ,la led devrait clignoter lentement puis rapidement laisse la tourner 5 a 10 minutes puis eteint le tv et retire la clé et redemmare le tv,si idem refait la meme manip
https://www.mediafire.com/file/g1l2gemqoehf1zs/xxx23xxx_105_REV10.bin/file
salut mick
avant de mettre un firmware ,quel est le defaut ?
et quelle sont les references des cartes alim et gestion, et le numero de serie inscrit sur l’etiquette du panneau
salut
c’est une diode schotkky : 1A/ 100V tu peut peut etre en récupéré une sur une carte
en tous les cas possible que ton probleme soit uniquement cette diode tiens nous au courant
SR1010 c’est une diode schotkky
Si ton multimètre indiqué 001 dans les deux sens c’est quelle est morte à remplacer
je comprends pas les reponse que tu donne
Si tu à l’affichage, c’est qu’il n’est pas mort
Je n’ai pas l’affichage, l’écran est éteint
l’heure reste affichée si le micro-ondes n’a pas de problème
retire le connecteur 2 et verifie si le C/C est toujours ,auquel cas faut soit coupé une patte dans le milieux si tu veut pas dessoudé les diodes , soit tu les dessoude et recontrole les
salut
il faut voir autour de l’ampli son, transistor ,condo ,ampli lui meme
quelle est la reference de la carte ,mets des images
salut
re-verifie les contacteur de porte en particulier celui a 3 broches je l’ai deja eu hs ,soit brulé soit coupé ,il faut etre sur
a tu verifié le fusible sur la carte F 250V/500mA, quelle tension a tu sur l’ optocoupleur ,le probleme viendrait plus du coté de IC1 (OB2226SP) il faudrait mesuré ,j’ai deja eu aussi C1 en dessous de ça capacité a voir
quelle est la reference de la carte ,mets des images
pour les relais tu peut tapoté dessus
salut donat
merci du retour, et oui les dalles elle sont plus en béton
je le passe en resolue et ferme le sujet A+++
Salut
Si tu à l’affichage, c’est qu’il n’est pas mort
À tu vérifié l’ampoule, tu doit aussi avoir des klixon à côté
Pour la chauffe 90% magnetron hs
