salut mika
quelle tension a tu sur le connecteur CN3 =5V 12V 24V
schéma
https://www.cjoint.com/doc/20_04/JDAf2rZfGsy_17IPS72.pdf
90% des pannes sur les chassis vestel sont soit un probleme de logiciel ou les bandes led
verifie toutes les diodes si pas une en C/C
salut
controle le mini fusible rectangulaire marron,possible qu’il soit bon car tu entend un bruit, sinon voir aussi les soudures a la loupe ,voir aussi a les reprendre ,sinon tu doit avoir des condo en fin de vie
salut
j’en ai démonter qlq une et j’ai souvent vu des problème avec les pignons cranté ,soit casser soit usée
sinon mets nous une photos bien net du module
pour mettre une image : https://www.depanetout.com/Forums/topic/comment-mettre-une-image/
Vcc C’est la broche à travers laquelle la tension d’alimentation est fournie au circuit eMMC Gnd C’est la broche sur laquelle la masse d’alimentation est connectée Clk C’est la broche d’horloge pour fournir des signaux d’horloge au circuit Cmd C’est la broche de commande qui est connectée au contrôleur Data0 Il s’agit de la broche de données à travers laquelle les données sont lues ou écrites sur l’eMMC tu peut les brancher directement sur le terminal VCC,GND,CMD,CLK,DO,tu a les repere sur la carte mere tu les soudes
salut Bertrand
verifie le module electronique,possible que tu est un relais de déssouder ,ou triac HS
combien trouve tu sur le thermostat ?
mets des photos du module bien net
pour mettre une image : https://www.depanetout.com/Forums/topic/comment-mettre-une-image/
crazy cavan forever
salut
j’ai pas bien compris ce que tu veut faire,tu a tous ce qu’il faut pour branché les connecteur,et la couleurs des fils ,tu les soudes directement sur la carte mere
fil noir =GND
fil jaune=VCC
fil blanc = CLK
fil violet = CMD
fil vert = DO (data O)
salut hary
tu peut la mettre dans « materiel et composant » soit a donner ou a vendre
mets les reference alim-carte mere etc… mets des photos cela interessera surement qlq un
salut
a tu verifier les diodes comme je te l’ai demander,et quelle tension ont t’elle
pour le 4061A a tu verifier s’il etait alimenter pin 8
pourquoi n’a tu pas récupéré celui que tu a sur la carte neuve pour essaie,tu aurai étés fixé
salut
pourquoi mettre un équivalent alors qui est sur le net en original
si tu pense que tu galère trop ,j’ai une carte BN44-00801A fonctionnel
Philips 32PFT4132/12
châssis TPN17.1E_EU
Alim: 715G7734-p02-005-002H
a verifier si l’alim est HS
Q9101-TK6A65D
U9101-PF6005AS
C9126-100pF 1KV ,mettre une 2KV
R9101-0,27R 2W
R9109-10R
D9104-1N4148R9110 47R
R9113 1K 1/4W==================================================
philips 32 pfl 3088 h/12
715G6079-C0D-000-004K
TPN14.1E LA
================================================
Philips 32PHS5505/12
https://www.mediafire.com/file/ocujg25hu82hrpd/TPS20.1E+LA+.pdf/file
24PFS5505/12
24PFS5525/12
24PFS5535/12
24PFT5505/05
24PFT5525/05
24PFS5505/62
24PFS5605/60
32PHS5505/12
32PHS5505/60
32PHS5505/62
32PHS5525/12
32PHT5505/05
32PHT5525/05
32PFS5505/60
32PHT5505/62
32PFS5605/60
43PFS5505/12
43PFS5505/60
43PFS5505/62
43PFS5525/12
43PFS5505/05
43PFT5505/05
43PFT5525/05=====================================================
PHILIPS 50PFT4509-12 CHASSIS TPM14.1E
https://elektrotanya.com/philips_50PFT4509-12_chassis_tpm14.1e_la_sm.pdf/download.html#dl
file:///C:/Users/Administrateur.papa-PC/Downloads/philips_50PFT4509-12_chassis_tpm14.1e_la_sm.pdf
salut
si tu fait allusion a ce-ci c’est normal, ce sont des traces de charbon, verife R1 elle a du chauffé,nettoie bien cette partie,verifie toutes les soudures,et voir avec une loupe si tu n’a pas de composant cms brulé coté cuivre
verifie si l’aimant du tachymètre ne sait pas décoller ou casser
salut
pour mettre une photo : https://www.depanetout.com/Forums/topic/comment-mettre-une-image/
les points important a trouver
VCC/GND/CLK/DO=dataO/CMD/ pas obliger VCCQ/
fil noir =GND
fil jaune=VCC
fil blanc = CLK
fil violet = CMD
fil vert = DO (data O)
de quelle composant tu parle ,quelle est ça position et son numero
OK,j’ai trouver, c’est IC9101 SEM4061A
verifie toutes les diodes schotky possible qu’une soit en C/C
pour mettre une image: https://www.depanetout.com/Forums/topic/comment-mettre-une-image/
alut
si cela a cramer comme cela le processeur a du recevoir,il te faut absolument une autre carte
voici une carte mais elle porte le numero : A.20.20A08—11-0X ,a voir
https://www.tvpartstoday.com/AE0140364-A1-RCA-Converter-Board-A-20-20A08-11-p/ae0140364-a1.htm
ou
A.20.20A08—13-0X
j’ai ce qu’il faut en hdmi, mais es-ce que il n’y a pas de coupure d’image ou ralentissement ,ou coupure de son enfin des problèmes
salut
dit nous ce qu’il en ai si tu l’achete,je voulais en acheté un il y a qlq mois mais j’ai hésité car j’ai un TV ancien ,et je sais pas si cela fonctionnera ,mais cela a l’air pas mal fonction 4K et
17IPS72
https://www.cjoint.com/c/JDAf2rZfGsy
========================================
17IPS20P
https://www.cjoint.com/doc/17_01/GAsiXF1N0gL_Vestel+17IPS20P-R5+PSU+Schematic.pdf
======================================
17IPS62-r2
salut
si tu acheté une carte mère demande si tu peut la retouner si tu a toujours rien a l’ecran ,certains vendeur accepte le retour
mais je pense que ton probleme est sur la carte associé a la dalle
Séche linge AEG T65270C
ne sèche pas, souffle à l’air froid
résistance du capteur de température et j’ai réglé le compteur à 20 kΩ et à température ambiante à 25 degrés =
capteur NTC 4K30

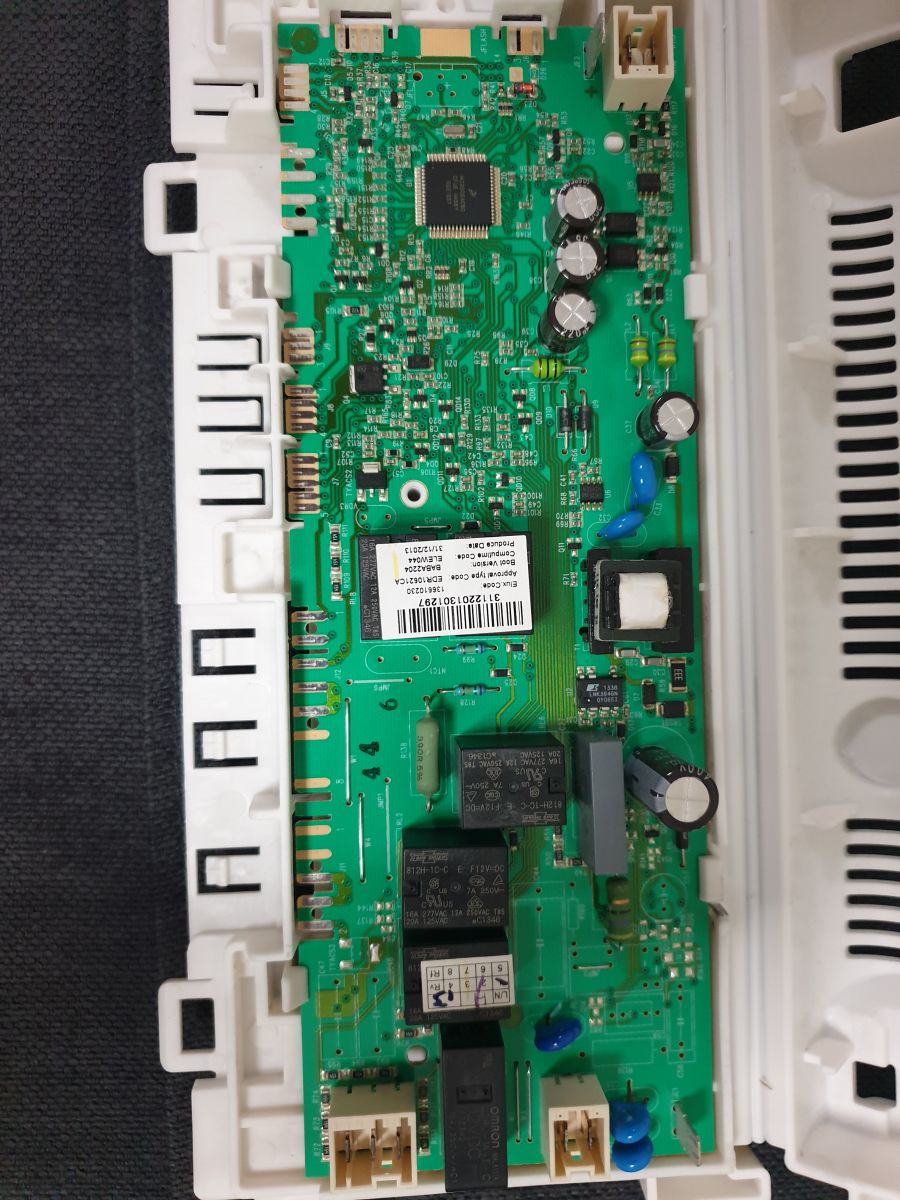

https://obrazki.elektroda.pl/3106346000_1631043029.jpg
relais dessoudé
https://static.elektroda.pl/attach/Bez_nazwy-1_1933037.jpg
===========================================
- AEG Lavatherm T540
- ne chauffe pas
- élément chauffant a environ 53 ohms, l’autre environ 33 ohms.
- Remplacer les deux relais
- ========================================
- AEG Lavatherm 55840
- Le sèche-linge ne démarre pas
- après avoir appuyé sur le bouton Start/Stop, le sèche-linge ne démarre pas, mais ne fait que cliquer brièvement et le sèche-linge revient dans sa position de départ.
Lors de la lecture des erreurs (TR allumé et en même temps maintenir Start / Stop et le bouton à sa gauche enfoncé).
J’ai reçu le message 8 x jaune 2 x rouge (bouton start/stop) Erreur E82
==========================================================
Sèche–linge AEG T65278AC
ne chauffe plus. E63 en mode test.
mode test (maintenir enfoncés 2 boutons à droite lors du démarrage en 1ère position)
R58=47 ohms 3 watts / U2=LNK364GN
===================================================
Séche linge AEG T8DB66680
Le sèche-linge ne démarre plus. Juste un bip court, répété et silencieux
=======================================================
Séche linge AEG T86590IH
erreur E63.
Lors de l’exécution d’un cycle de séchage, après environ 30 minutes, il s’arrête et renvoie l’erreur E60. Lors de l’entrée dans le diagnostic, il signale E63, (problème de chauffage).
En réinitialisant l’erreur en position 10, elle reste présente.
R139= 100R, R58 =47R,U2 = LNK304G
La sonde de T° fonctionne. Mesuré : 4,8 khom à 25°. J’ai également vérifié la continuité des fils, jusqu’à la carte principale.les broches de la sonde en rouge. En bleu, les condensateurs que j’ai remplacés,en les remplaçant, je pensais l’avoir résolu, car l’erreur avait disparu et tout a fonctionné pendant une semaine.Puis il réapparut.
=================================================
Séche linge AEG T86590IH
E50 /E52 signifie anomalie du moteur
sur la carte moteur, vous trouvez R1 et U1 brûlés. (Résistance SMD R1, 10 ohm, U1 : LNK364gn). Mais le moteur ne démarre toujours pas.
C12, j’ai 302v,C8, j’ai 1,6V, C9, j’ai 0,5V
résolu le problème. Le PNP Q10 Bc807-25 (5B) a également été remplacé par un 5c.
Q10 ,U1 ,U3 ,R1 ,C5 ,C3
===================================================
Séche linge AEG T76789NIH
sèche-linge se met en veille au bout d’un certain temps et refuse ensuite de se rallumer. Si on le débranche pendant quelques heures, il fonctionne brièvement, mais il peut aussi s’éteindre définitivement. Ce problème survient non seulement en veille, mais aussi pendant le séchage.
LNK586GG, resistance R53 (47R)
https://www-circuitsonline-net.translate.goog/forum/file/131254?_x_tr_sl=auto&_x_tr_tl=fr&_x_tr_hl=fr&_x_tr_pto=sc , https://www-circuitsonline-net.translate.goog/forum/file/131255?_x_tr_sl=auto&_x_tr_tl=fr&_x_tr_hl=fr&_x_tr_pto=sc,
il faut remplacer D12, 20, 28, 31, 35, 36 et Q4. Ensuite, cela pourrait fonctionner à nouveau.
====================================================
Séche linge AEG T86580IH3
code d’erreur E70 apparaît après trois bips –E70 = NTC
